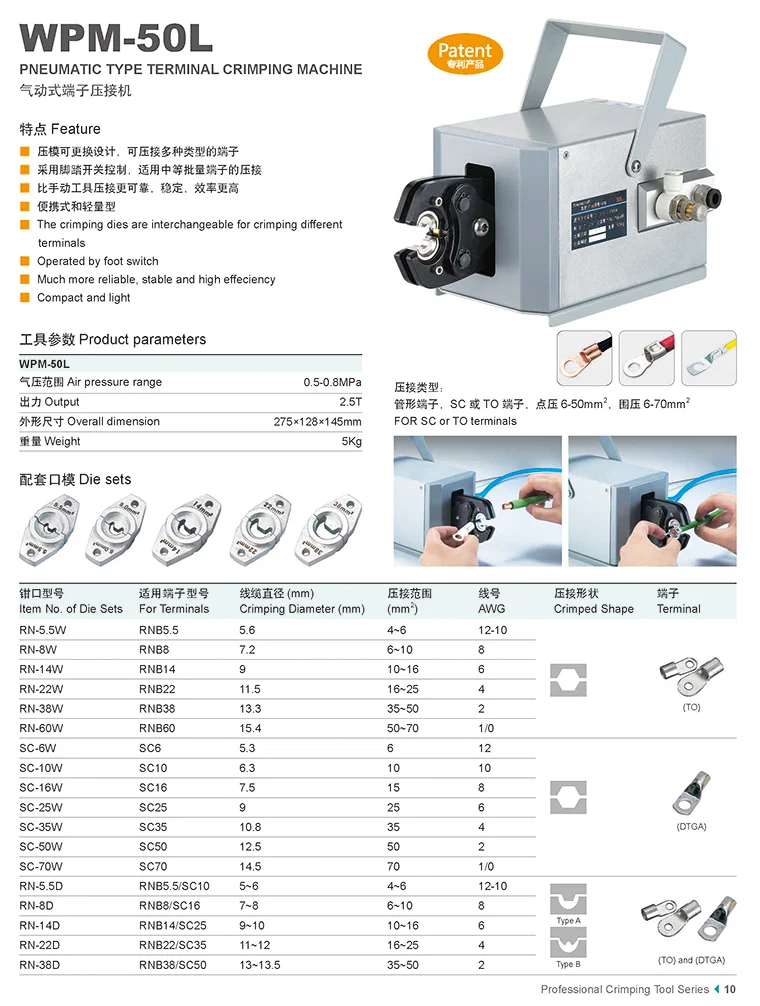

Prensadora neumática de terminales 5 kg 2.5 T WPM-50L
Modelo del producto: WPM-50L
Especificaciones
Modelo: WPM-50LRango de presión de aire: 0.5-0.8MPaFuerza de salida: 2.5TDimensiones totales: 275×128×145mmPeso: 5 kg- Solicitar presupuesto ahora

La WPM-50L es una prensadora neumática de terminales de sobremesa con 2.5 T de salida, empleada para prensar terminales de extremo de cable en conductores pelados en trabajos de arnés y de panel. Comparte la envolvente de 275×128×145 mm y la alimentación de aire de 0.5–0.8 MPa de la WPM-20M, pero porta su troquel en un soporte de cierre basculante en la parte delantera, de modo que un juego de troqueles se cambia abriendo el cierre y no desatornillando un bloque.
El cambio de familia de terminales a mitad de lote es la causa habitual de una parada en el banco de engarce. En la WPM-50L el portatroquel frontal se abre sobre una bisagra y el troquel se extrae de un alojamiento circular. El operador cierra el pestillo, posiciona el terminal y el cilindro neumático lleva el punzón hasta el fondo contra el barril. Como la fuerza de cierre proviene de 2.5 T de presión de aire y no de una palanca manual, el engarce de la última pieza del turno coincide con el de la primera.
La 50L y la 20M son las dos unidades de 2.5 T de la gama, con 5 kg y 5.5 kg; la diferencia es el portatroquel, de cierre basculante en la 50L y de bloque atornillado en la 20M. Ninguna declara un rango de conductor. Para un rango declarado de 0.25–120 mm², la WPM-120Y trabaja a 0.5–0.7 MPa, y para terminales que superan los 2.5 T la gama continúa con la WPM-300L de 9.0 T.
1. Salida neumática de 2.5 T a 0.5–0.8 MPa que cierra el troquel en una carrera motorizada, por lo que la altura de engarce no se desvía con la fatiga del operador.
2. Portatroquel de cierre basculante en la parte delantera del bastidor: se abre el pestillo, se extrae el troquel de su alojamiento circular, se coloca el tamaño siguiente y se cierra el pestillo.
3. El alojamiento circular presenta el barril del terminal perpendicular al punzón y mantiene alineados los terminales de anillo y los tubulares durante la carrera.
4. Envolvente de 275×128×145 mm y 5 kg de peso, adecuados para un banco compartido con peladoras e insertadoras de sellos.
5. El asa superior abatible queda libre del cilindro y protege las conexiones de aire cuando se levanta la máquina.
6. La entrada de aire lateral con acople rápido permite desconectar la unidad de la línea de aire de taller en la propia máquina.
| Parámetro | Especificación |
|---|---|
| Modelo | WPM-50L |
| Tipo de máquina | Prensadora neumática de terminales |
| Salida | 2.5T |
| Rango de presión de aire | 0.5–0.8MPa |
| Dimensiones totales | 275×128×145mm |
| Peso | 5kg |
| Troqueles de engarce | Intercambiables |
— Talleres de arneses que engarzan terminales aislados y desnudos en conductores cortados y cambian juegos de troqueles entre familias dentro del turno.
— Talleres de cuadros que terminan conductores de control con terminales de anillo y de horquilla en el banco antes de cablear los armarios.
— Montaje de electrodomésticos, cerrando terminales en conductores internos de alimentación y de tierra durante el submontaje.
— Empresas de ensamblaje de cables que producen conductores con terminales pequeños y medianos por pedido, donde el tiempo de preparación por lote importa tanto como el tiempo de ciclo.
— Departamentos de servicio que rehacen arneses para máquinas ya instaladas en planta.
