Engastadora neumática de terminales tubulares 10 mm² T6-4
Engastadora neumática de terminales tubulares 10 mm² T6-4 Thumb Engastadora neumática de terminales tubulares 10 mm² T6-4 Thumb
Video Thumbnail

Engastadora neumática de terminales tubulares 10 mm² T6-4

📅 2025-04-25 👁️ 1,057
  • Modelo del producto: T6-4

  • Especificaciones

    Modelo: T6-4
    Rango de aplicación: Terminal tubular 0.08-10mm²
    Fuerza de salida: 1.3T
    Presión de aire aplicable: 0.3-0.8MPa
    Dimensión externa: 251 mm * 100 mm * 150 mm
    Peso: 5.52kg
  • Solicitar presupuesto ahora

La T6-4 es una engastadora neumática para terminales tubulares y punteras en alambre de 0.08 a 10 mm2. Cierra una matriz hexagonal alrededor de la puntera con 1.3 t de fuerza de salida a partir de 0.3 a 0.8 MPa de aire de taller, en una unidad de bastidor en C de 251 x 100 x 150 mm y 5.52 kg.

Una herramienta de engaste manual aplica la fuerza que entrega el operador, de modo que la misma puntera puede quedar mal engastada al final del turno y sobreengastada con una mano más fuerte, y el perfil hexagonal rara vez se cierra por completo. Aquí la fuerza proviene de un cilindro neumático a una presión ajustada, por lo que cada puntera recibe los mismos 1.3 t y la matriz hexagonal se cierra por completo alrededor. La garganta del bastidor en C está protegida y el juego de matrices se aloja en un portaútiles redondo en la garganta, de modo que la máquina puede trasladarse entre bancos por su asa superior y volver a servicio en la misma línea de aire.

Es la unidad del lado del terminal en este grupo: las demás máquinas preparan el alambre y esta lo termina. Está construida para punteras tubulares de perfil hexagonal, no para terminales aislados de anillo o de pala, que requieren otra matriz y otra geometría de engaste.

Características principales

1. Rango de engaste de 0.08 a 10 mm2, que cubre desde alambre de control de 0.08 mm2 hasta alimentador de 10 mm2 en una sola máquina.

2. Fuerza de salida de 1.3 t con presión de aire de 0.3 a 0.8 MPa, de modo que la altura de engaste se ajusta con el regulador y no con la fuerza del operador.

3. Perfil de matriz hexagonal que cierra seis puntos de forma uniforme alrededor de la puntera y la asienta sobre los hilos del conductor en todo el contorno.

4. Accionamiento neumático que deja ambas manos sobre el alambre y la puntera durante la carrera.

5. Garganta en C con protección sobre la matriz, para que los dedos no alcancen la matriz al cerrarse.

6. 251 x 100 x 150 mm y 5.52 kg con asa de transporte, tamaño suficiente para colocarse al final de un banco de cableado y trasladarse a otra línea.

Especificaciones técnicas

ParámetroEspecificación
ModeloT6-4
Tipo de máquinaEngastadora neumática de terminales tubulares
Rango de engaste0.08 a 10 mm2
Fuerza de engaste1.3 t
Presión de aire0.3 a 0.8 MPa
Perfil de engasteHexagonal
Dimensiones251 x 100 x 150 mm
Peso5.52 kg

Aplicaciones

— Cableado de tableros y gabinetes de control, engastando punteras en alambre de panel de 0.5 a 10 mm2 antes de entrar en el bloque de bornes.

— Cableado de fabricantes de máquinas, terminando punteras simples y dobles en el banco con una altura de engaste repetible.

— Cables de sensores y actuadores, engastando punteras de 0.08 a 1.5 mm2 en cable de dispositivos pequeños.

— Arneses de electrodomésticos y HVAC, terminando los extremos de cable multipolar antes de la conexión.

— Cables de alimentación de aparamenta, engastando terminales tubulares de 6 a 10 mm2 donde una herramienta manual no cierra el hexágono por completo.

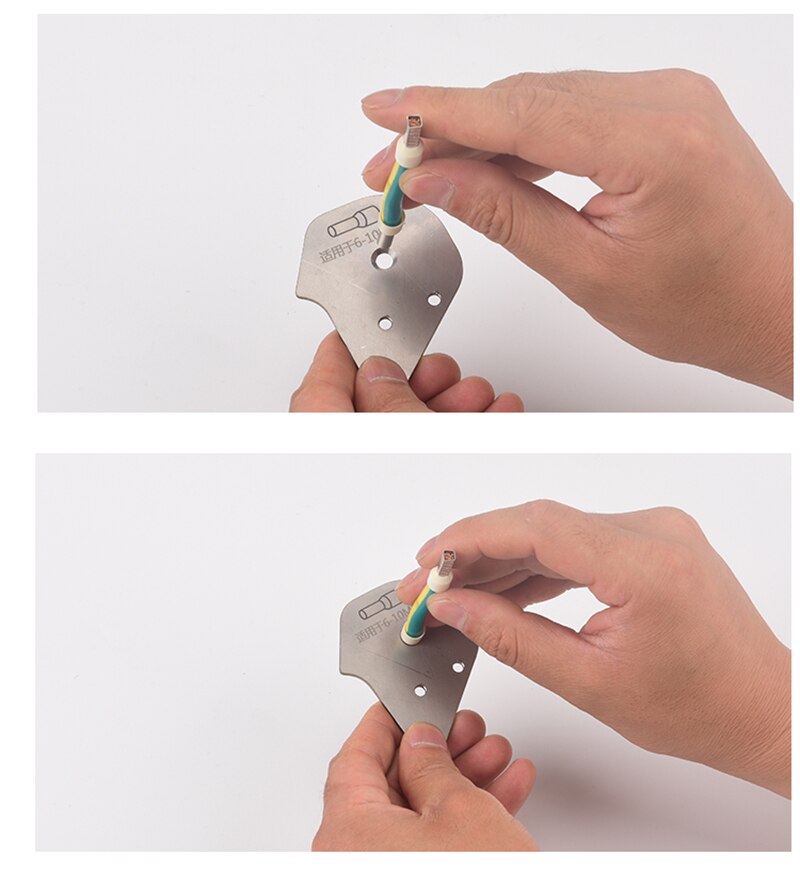

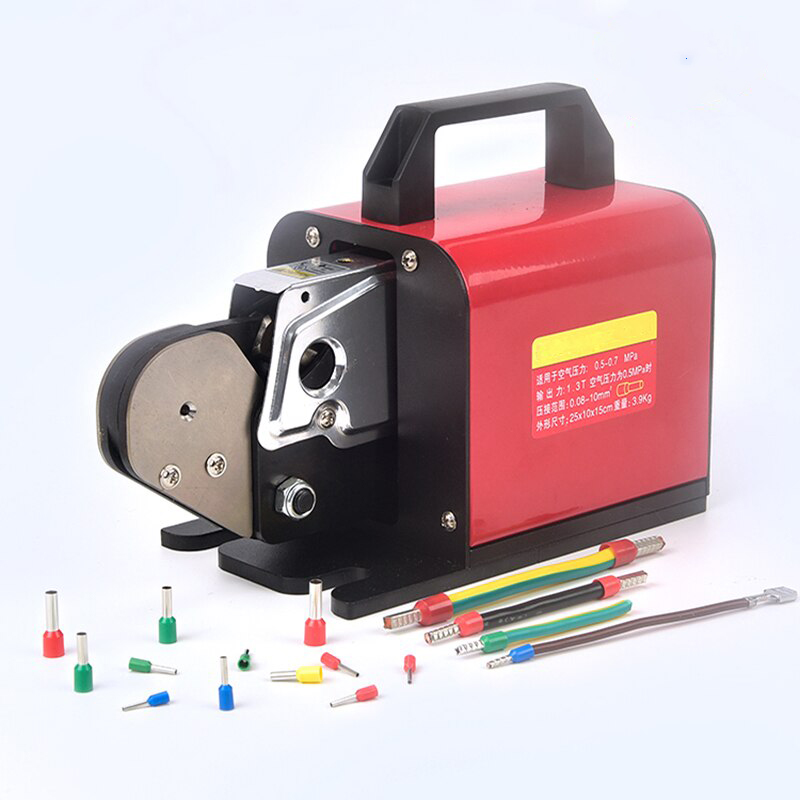

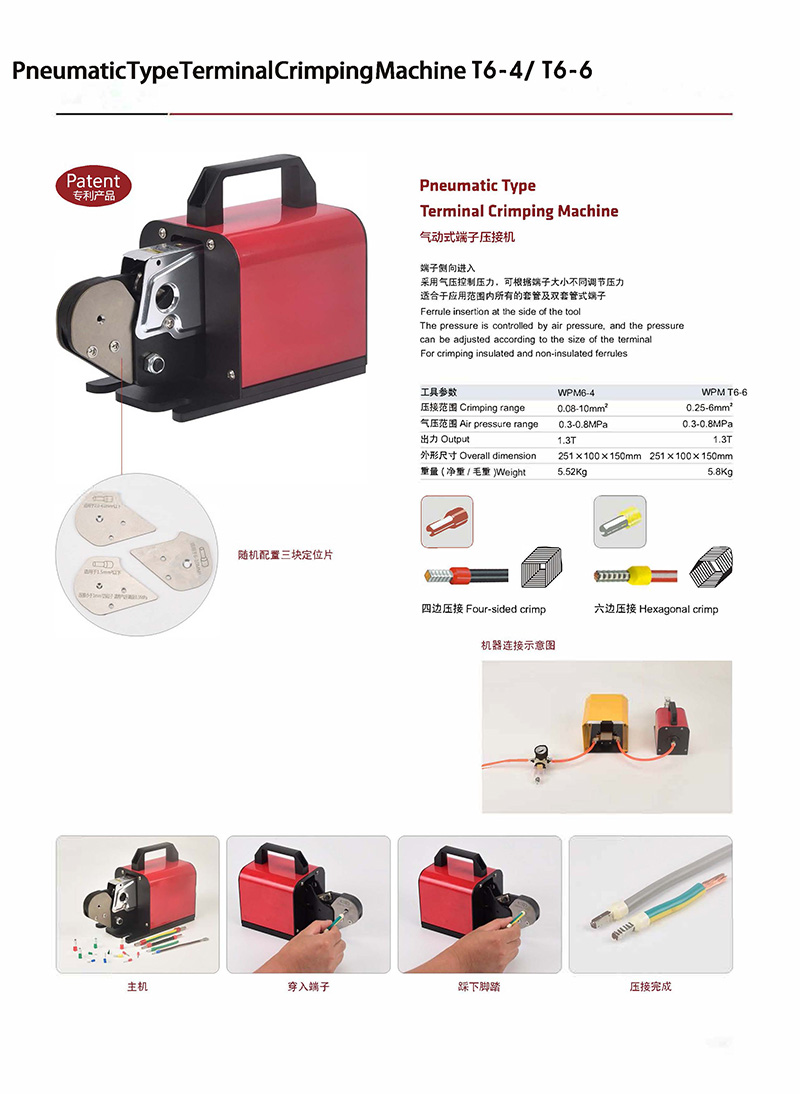

Red T6-4 pneumatic terminal crimping machine with tubular ferrules and crimped wire samplesHands inserting insulated ferrules into T6-4 crimping die in two-step sequenceFerrule positioner gauge plate marked 6-10 checking a crimped wire terminalThree piece positioner plates for different wire sizes beside a crimped ferrule close-upYellow foot pedal switch for T6-4 crimper with 173 x 153 x 134 mm dimensionsT6-4 and T6-6 crimping machine specification sheet with crimp profiles and connection diagram
