Prensa neumática de engaste 1.3 T WPM-5ND

📅 2025-04-25 👁️ 2,009
  • Modelo del producto: WPM-5ND

  • Especificaciones

    Modelo: WPM-5ND
    Rango de engarzado (Terminales no aislados): ≤ 16 m㎡
    Rango de engarzado (Terminales preaislados): ≤ 6 m㎡
    Rango de engarzado (Terminales de tubo de aguja): ≤ 35 m㎡
    Capacidad de prensa: 1.3 T
    Rango barométrico: 0.4-1 MPa
    Medidas: 260 x 120 x 140 mm
    Peso: 4 kg
  • Solicitar presupuesto ahora

La WPM-5ND es una engastadora neumática de terminales de banco que prensa terminales sobre extremos de cable preparados con un carnero accionado por aire de 1.3 T. Un solo bastidor cubre tres familias de terminales: terminales sin aislamiento de hasta 16 mm², terminales preaislados de hasta 6 mm² y punteras de tubo de aguja de hasta 35 mm². Trabaja con aire de taller de 0.4–1 MPa y no requiere alimentación eléctrica en el banco.

El engaste manual depende del agarre del operador, por lo que la altura de engaste se desvía a lo largo del turno y los terminales flojos llegan a la mesa de arneses. En la WPM-5ND un cilindro neumático de simple efecto cierra la matriz a presión constante, lo que mantiene la misma altura de engaste del primer terminal al último. Las matrices se cambian aflojando dos tornillos, y el protector transparente lleva marcas roja, azul y amarilla que corresponden a los códigos de color de los terminales aislados, de modo que la matriz instalada puede verificarse antes de presentar el cable.

Dentro de la gama neumática WPM, la 5ND es el único modelo que engasta en lugar de pelar: la WPM-305, 310, 315, 330 y 416 cortan y retiran el aislamiento, mientras la 5ND cierra una matriz. Su capacidad de 35 mm² en punteras también supera el límite de 16 mm² de los terminales desnudos en la misma máquina, por lo que las punteras dobles y el cable de control de mayor sección se procesan sin una segunda prensa.

Características principales

1. Capacidad de prensa de 1.3 T generada por un cilindro neumático que trabaja entre 0.4 y 1 MPa; sin motor y sin alimentación de 220 V en el banco.

2. Tres rangos de engaste en un solo bastidor: terminales sin aislamiento hasta 16 mm², terminales preaislados hasta 6 mm² y punteras de tubo de aguja hasta 35 mm².

3. Matrices intercambiables sujetas con dos tornillos; el protector transparente está marcado en rojo, azul y amarillo para coincidir con los códigos de color de los terminales aislados.

4. Carnero guiado entre dos placas laterales de acero en todo el recorrido, que mantiene las caras de la matriz paralelas durante la compresión del terminal.

5. Protector abatible de policarbonato sobre la zona de engaste, que se levanta para cargar el terminal y se cierra sobre la matriz durante el ciclo.

6. Cuerpo de 4 kg sobre una base de 260 × 120 × 140 mm con asa superior integrada, para trasladar la prensa entre bancos y guardarla en un estante.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-5ND
Tipo de máquinaEngastadora neumática de terminales
Capacidad de prensa1.3 T
Rango de engaste, terminales sin aislamiento≤ 16 mm²
Rango de engaste, terminales preaislados≤ 6 mm²
Rango de engaste, punteras de tubo de aguja≤ 35 mm²
Presión de aire0.4–1 MPa
Dimensiones260 × 120 × 140 mm
Peso4 kg

Aplicaciones

— Armado de tableros de control: cable flexible de 0.5–2.5 mm² con punteras dobles codificadas por color, engastadas antes de insertarlas en borneras.

— Líneas de arneses automotrices: terminales de anillo y lengüeta sin aislamiento de 4–16 mm² en cables de batería, masa y arranque.

— Producción de electrodomésticos: terminales preaislados de hasta 6 mm² en el cableado interno de motores, resistencias y interruptores de puerta.

— Tableros de maniobra y medición: punteras de tubo de aguja de hasta 35 mm² en la alimentación de entrada y en el cableado de transformadores de corriente.

— Talleres de arneses por contrato: series cortas y retrabajos donde no se justifica una prensa de engaste motorizada y solo se dispone de aire de taller.

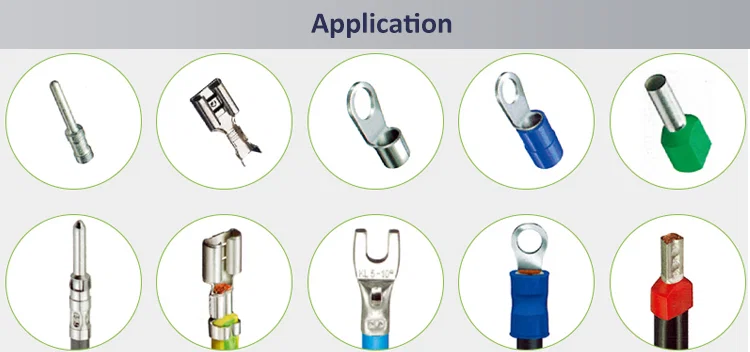

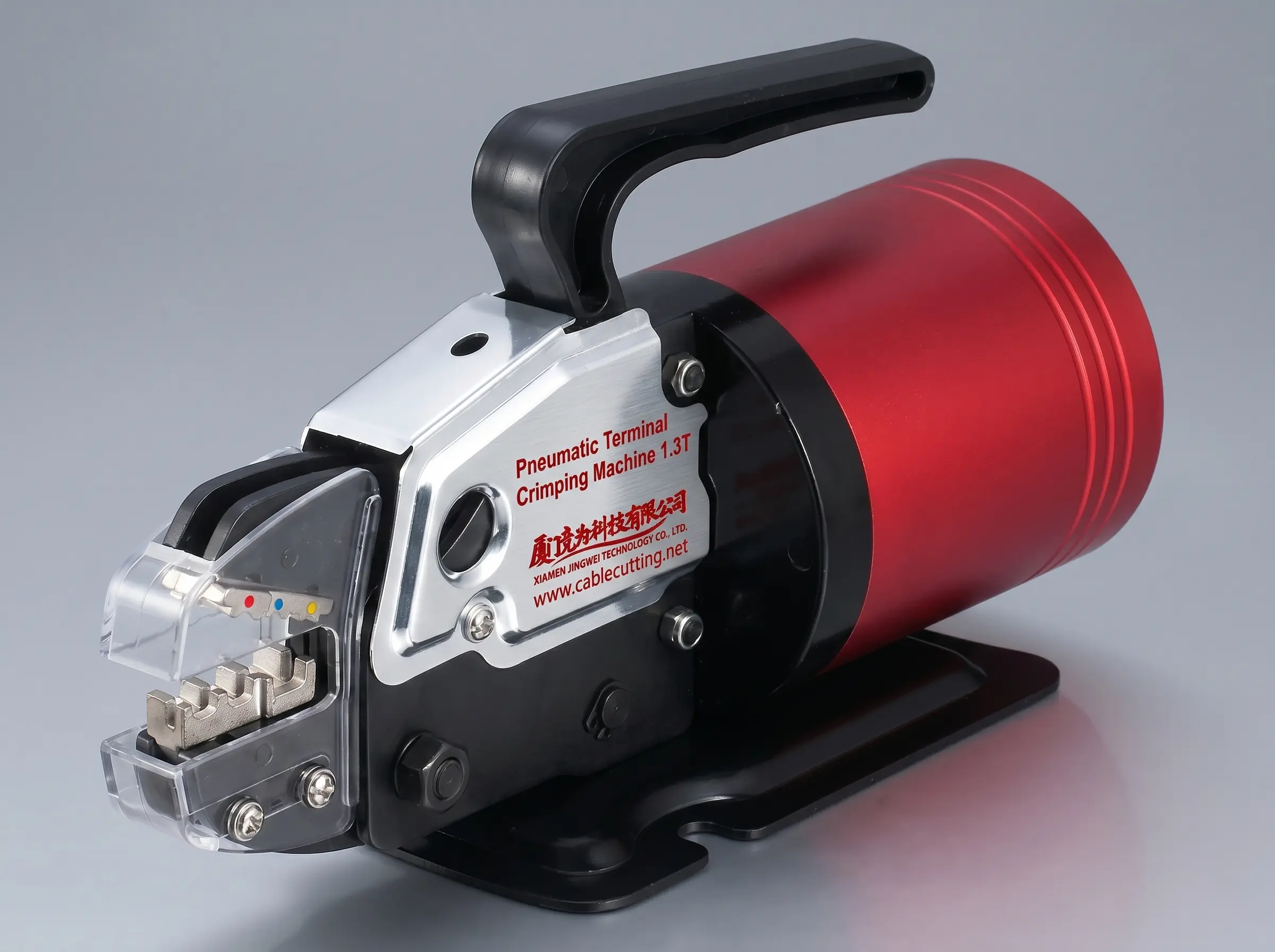

pneumatic crimping machine with red cylinder body beside foot pedalten types of crimped terminals including ring, spade and ferrule
