Prensadora neumática portátil de terminales 6-4 WPM-06M

📅 2025-04-25 👁️ 353
  • Modelo del producto: WPM-06M

  • Especificaciones

    Modelo: WPM-06M
    Tipo: Prensadora Neumática de Terminales
    Rango de Terminales: 6-4
    Accionamiento: Neumático (por aire)
    Control: Pedal de pie
    Portabilidad: Portátil y liviana
    Huella: Pequeña, para sobremesa
    Función: Multifunción, automatiza herramientas manuales
    Ventaja: 10 veces más rápido que el engarzado manual
  • Solicitar presupuesto ahora

La WPM-06M es una prensadora neumática portátil para terminales de cable, construida como una unidad compacta de sobremesa con asa de transporte. Funciona con aire comprimido y se acciona por pedal, y el fabricante la declara a 10 veces la velocidad del engarzado manual. El cabezal de troquel se sitúa en la parte delantera del cuerpo y las conexiones de aire en la trasera.

Las herramientas de engarce manual limitan la producción a lo que resiste el agarre de un operador a lo largo del turno, y la altura de engarce se desvía a medida que la mano se fatiga. En la 06M un cilindro neumático acciona el troquel y el pedal libera el ciclo, de modo que ambas manos permanecen en el cable y el terminal y el engarce lo define el troquel y no la fuerza de agarre. El cuerpo incorpora un asa y la huella es lo bastante reducida para trasladar la unidad entre bancos de trabajo.

Es el extremo portátil de la gama neumática. La WPM-20M y la WPM-50L son unidades de banco con 2.5 T de salida, la WPM-300L de 9.0 T con troqueles intercambiables y la WPM-5ND de 1.3 T. La 06M es la que se lleva al tablero de arneses, para terminales engarzados en el punto de montaje y no en una prensa fija.

Características principales

1. El pedal libera el ciclo de engarce y deja ambas manos en el cable y el terminal.

2. Un cilindro neumático acciona el troquel, por lo que la altura de engarce proviene del ajuste del troquel y no del agarre del operador.

3. Declarada a 10 veces la velocidad del engarzado manual en el mismo terminal.

4. Asa de transporte en el cuerpo y una huella reducida de sobremesa, lo que permite trasladar la unidad al tablero de arneses.

5. Cabezal de troquel en la parte delantera del cuerpo y conexiones de aire en la trasera, lo que mantiene la manguera fuera del área de trabajo.

6. Engarzado multifunción de terminales: la prensa está declarada para trabajo general con terminales, con el troquel adaptado a la familia en uso.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-06M
Tipo de máquinaPrensadora neumática portátil de terminales
Tipo de accionamientoNeumático (accionado por aire)
FunciónEngarzado multifunción de terminales
ControlAccionamiento por pedal
PortabilidadPortátil y ligera
HuellaDiseño compacto de sobremesa
Velocidad10 veces más rápida que el engarzado manual

Aplicaciones

— Montaje de cuadros de control: terminales tubo aislados engarzados en conductores de panel.

— Montaje de arneses: terminales sueltos engarzados en el tablero de arneses.

— Conductores de tierra: terminales de anillo y horquilla en cable de tierra trenzado.

— Cableado de máquinas: terminales tubo en conductores de motor y de sensores.

— Banco de reparación: sustitución de terminales sueltos sin una prensa fija.

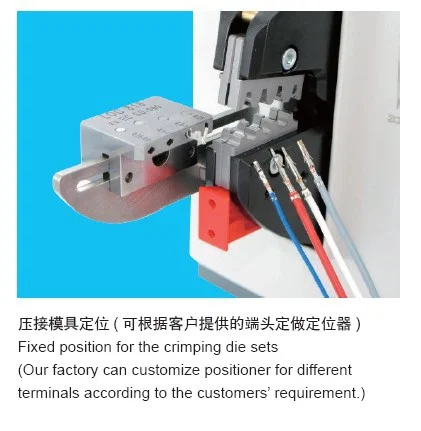

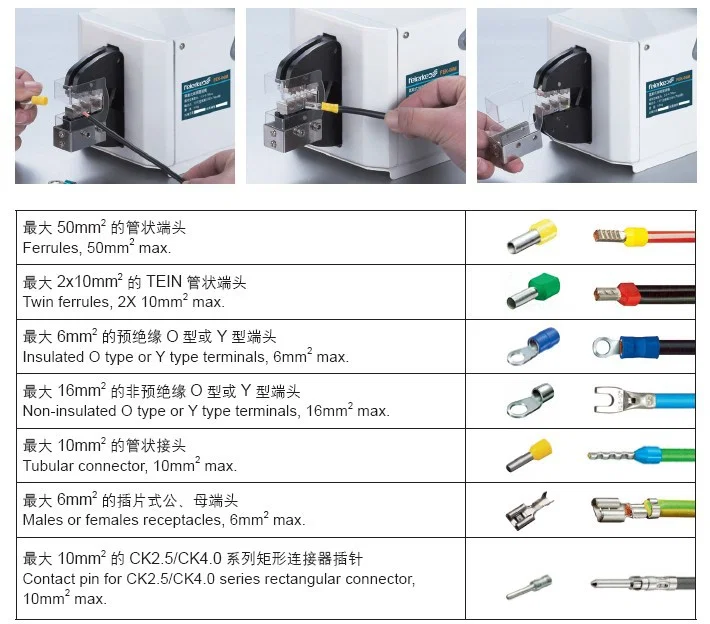

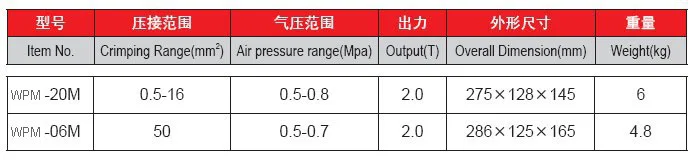

Tabla de especificaciones con el rango de engarzado, la presión de aire y la salida de las WPM-20M y WPM-06MDetalle del posicionador de troquel de engarce con terminales tubo y conductores rojo, azul y blancoTabla de capacidad de terminales con terminales tubo, tubo doble y terminales aislados tipo O o Y
