Prensadora neumática de terminales 2.5 T WPM-20M

📅 2025-04-25 👁️ 2,198
  • Modelo del producto: WPM-20M

  • Especificaciones

    Modelo: WPM-20M
    Rango de presión de aire: 0.5-0.8 MPa
    Fuerza de prensado: 2.5 T
    Dimensiones: 275 × 128 × 145 mm
    Peso: 5.5 kg
  • Solicitar presupuesto ahora

La WPM-20M es una prensadora neumática de sobremesa para terminales sin aislamiento en extremos de conductor pelados. Un cilindro neumático de 2.5 T cierra el troquel en una sola carrera descendente, de modo que los terminales de anillo, de horquilla, los empalmes y los conectores de lengüeta se conforman a la misma altura de engarce en cada ciclo, en lugar de depender de la fuerza con que apriete el operador.

El engarzado manual de terminales grandes depende de la fuerza de la mano y la producción cae a medida que el operador se fatiga. La WPM-20M se acciona con aire de taller a 0.5–0.8 MPa a través de un regulador, por lo que la fuerza de cierre se ajusta una vez y se repite. El bloque de troquel se aloja en una garganta abierta en la parte delantera del bastidor de 275×128×145 mm, lo que deja ambas manos libres para colocar el terminal y sujetar el cable. Con 5.5 kg, la unidad se transporta por el asa superior entre bancos y se conecta a la línea de aire en la entrada lateral.

Dentro de la gama neumática WPM, la 20M es el modelo compacto de 2.5 T con bloque de troquel atornillado y garganta frontal abierta, previsto para terminales desnudos. La WPM-50L comparte la salida de 2.5 T y la envolvente de 275×128×145 mm, pero aloja su troquel en un portatroquel de cierre basculante para cambios más rápidos. La WPM-120Y cubre un rango declarado de 0.25–120 mm² en un bastidor de 286×125×165 mm a 0.5–0.7 MPa, y la WPM-300L pasa a 9.0 T para terminales pesados.

Características principales

1. Salida neumática de 2.5 T, ajustada con el regulador de aire, que cierra el troquel por completo en una carrera en cada terminal en lugar de depender de la fuerza de la mano del operador.

2. Funciona con aire de taller a 0.5–0.8 MPa y se conecta en la entrada lateral, por lo que la máquina se integra en una toma de aire comprimido existente en el banco.

3. Garganta de engarce abierta en la parte delantera del bastidor, con acceso despejado al troquel para terminales de anillo, de horquilla, empalmes y conectores de lengüeta.

4. El bloque de troquel va atornillado al bastidor y puede sustituirse por otras familias de terminales sin modificar la máquina.

5. Envolvente de 275×128×145 mm y 5.5 kg de peso sitúan la unidad en una bancada junto a una estación de pelado.

6. El asa superior plegada queda libre del cilindro y actúa como protección mientras la máquina se transporta entre puestos de trabajo.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-20M
Tipo de máquinaPrensadora neumática de terminales
Salida2.5T
Rango de presión de aire0.5–0.8MPa
Dimensiones totales275×128×145mm
Peso5.5kg
Troqueles de engarceIntercambiables

Aplicaciones

— Líneas de arneses para automoción y motocicleta, engarzando terminales de anillo y de horquilla sin aislamiento en cables de batería, masa e iluminación antes del montaje del mazo.

— Montaje de armarios de control, terminando conductores de panel pelados con terminales de anillo y de horquilla antes de la conexión a borneros y barras de tierra.

— Producción de conductores para electrodomésticos y motores, donde empalmes y terminales de lengüeta unen extremos de conductor dentro de la envolvente.

— Empresas de ensamblaje de cables que trabajan lotes cortos de conductores a medida y cambian juegos de troqueles entre familias de terminales.

— Talleres de mantenimiento que vuelven a terminales dañados en maquinaria y aparamenta ya instaladas.

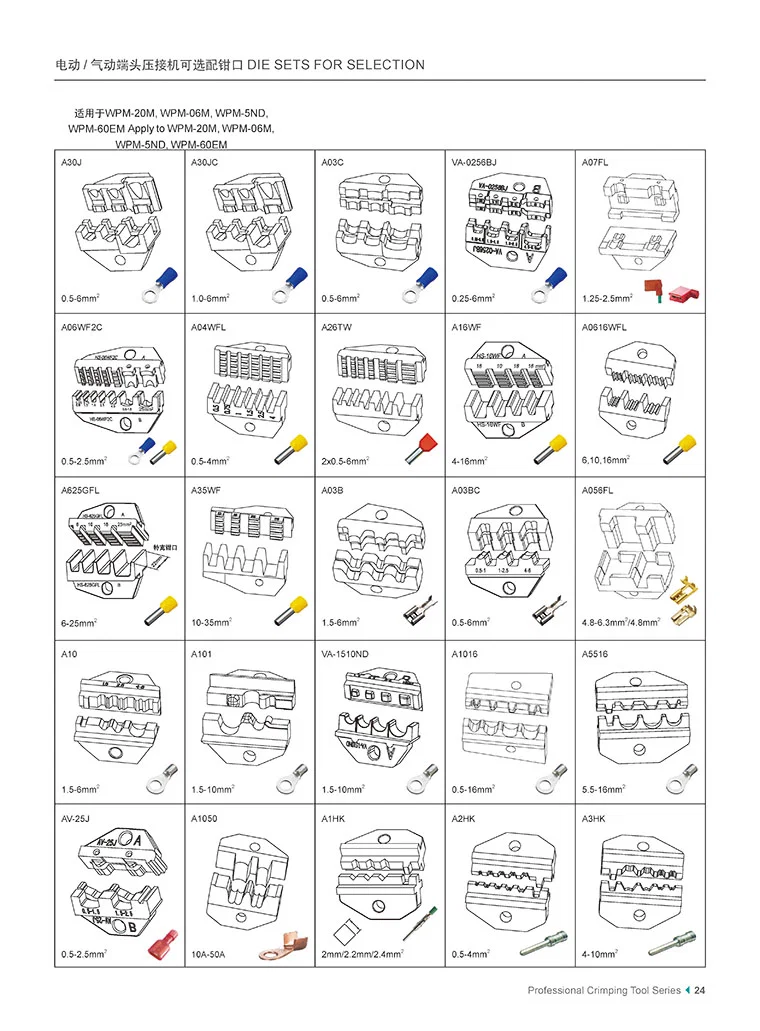

Prensadora neumática de terminales WPM-20M en azul con pedal y tabla de parámetros de troquelPágina de selección de juegos de troquel con troqueles de engarce de A30J a A3HK y sus rangos de conductor
