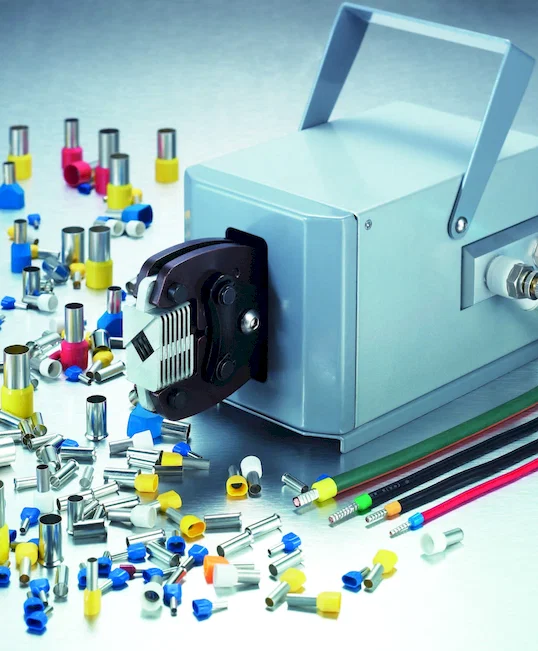

La WPM-120Y es una prensadora neumática de terminales con un rango de engarzado declarado de 0.25–120 mm². Se controla por pedal: el operador sujeta el cable con una mano y el terminal con la otra, y el cilindro de 2.5 T cierra el troquel al pisar el pedal. Esta disposición es adecuada para el terminado repetitivo de terminales tubo aislados, terminales de tubo y terminales pequeños, donde ambas manos están ocupadas en el troquel.
Los terminales de la banda de 0.25–120 mm² varían en espesor de pared del barril, y una engarzadora manual fija conforma de menos los tamaños grandes o comprime en exceso los pequeños. La WPM-120Y trabaja a 0.5–0.7 MPa con un manómetro y un regulador montados en el lateral de la envolvente, por lo que la presión de trabajo se lee y se ajusta en la máquina. El troquel se aloja en un bloque atornillado en la parte delantera del bastidor de 286×125×165 mm, directamente en la línea de visión del operador.
La 120Y es el único modelo de 2.5 T de la gama que declara un rango de conductor, 0.25–120 mm², y trabaja con un límite de 0.7 MPa en lugar de los 0.8 MPa de la 20M y la 50L. Pesa 6.5 kg frente a 5.5 kg y 5 kg, y su bastidor es de 286×125×165 mm en lugar de 275×128×145 mm. Cuando la carga supera los 2.5 T, la WPM-300L aporta 9.0 T.
Características principales
1. Rango de engarzado declarado de 0.25–120 mm², que cubre desde terminales tubo de control hasta conductores de potencia de 120 mm² en una sola máquina.
2. Accionamiento por pedal que deja ambas manos en el troquel para posicionar el terminal y sujetar el cable durante la carrera.
3. Salida de 2.5 T a 0.5–0.7 MPa, un límite de presión ajustado a los barriles más pequeños del extremo inferior del rango.
4. Manómetro y regulador en el lateral de la envolvente permiten leer y ajustar la presión de trabajo sin abandonar el banco.
5. El bloque de troquel frontal va encastrado en el bastidor de 286×125×165 mm a la altura del banco, con el punto de engarce a la vista.
6. 6.5 kg con asa superior plegada; la máquina se traslada a mano entre bancos y se deposita sobre la bancada.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-120Y |
|---|
| Tipo de máquina | Prensadora neumática de terminales |
|---|
| Rango de engarzado | 0.25–120mm² |
|---|
| Salida | 2.5T |
|---|
| Rango de presión de aire | 0.5–0.7MPa |
|---|
| Dimensiones totales | 286×125×165mm |
|---|
| Peso | 6.5kg |
|---|
Aplicaciones
— Cableado de cuadros y aparamenta, engarzando terminales tubo aislados codificados por color en conductores desde 0.25 mm² antes del conexionado en borneros.
— Armarios de máquina-herramienta y de accionamiento, montando terminales de tubo y terminales tubo en conductores de motor y de variador.
— Arneses para ferrocarril, señalización de tráfico y servicios de edificio, terminando cable de control multipolar en volumen.
— Cableado de electrodomésticos, cerrando terminales tubo en conductores de resistencia, termostato y tierra en una línea a ritmo.
— Bancos de prefabricación de instaladores eléctricos que producen mazos cortados y engarzados a longitudes medidas.
