Peladora y engarzadora automática de cable 5000 pcs/h WPM-2008A2

📅 2025-04-25 👁️ 627
  • Modelo del producto: WPM-2008A2

  • Especificaciones

    Modelo: WPM-2008A2
    Dimensiones: W410×L460×H420 mm
    Peso: 85kg
    Fuente de Alimentación: AC220V
    Aire Comprimido: 0.6mpa
    Presión: 2000kg
    Longitud de Pelado: 1.0-7.0mm
    Capacidad AWG: #18-36
    Forma de Alimentación: Alimentación lateral
    Capacidad de Producción: 5000-6000pcs/h
  • Solicitar presupuesto ahora

La WPM-2008A2 es una peladora y engarzadora automática de cable para conductores de AWG#18 a AWG#36. Pela 1.0–7.0 mm en el extremo y engarza el terminal en el mismo ciclo, con una producción de 5000–6000 pcs/h y 2000 kg de presión de engaste a partir de 0.6 MPa de aire comprimido. La unidad mide 410 × 460 × 420 mm, pesa 85 kg y funciona con AC220V.

La tira de terminales entra por el lateral, con el carrete montado sobre la prensa y la tira guiada hacia abajo junto al puesto de pelado, de modo que el punto de engaste y el punto de pelado quedan en un mismo plano y el cable no abandona la pinza entre las dos operaciones. La presión la aplica una prensa neumática a 2000 kg y no una palanca, lo que mantiene constante la altura de engaste durante toda la tirada. La alimentación lateral deja además abierto el frente del aplicador para que el operario cambie terminales.

Es el modelo de mayor rendimiento de las dos versiones de engaste y el de prensa más ligera. La WPM-2008A2-E usa alimentación frontal, pela hasta 10 mm en lugar de 7 mm y eleva la presión a 3000 kg con 3000–3500 pcs/h. La 2008A2 es la elección para longitudes de pelado cortas en terminales pequeños, donde 5000–6000 pcs/h importa más que el alcance del pelado.

Características principales

1. Pelado y engaste en un ciclo a 5000–6000 pcs/h, sin una segunda manipulación del cable entre ambas operaciones.

2. Presión de engaste neumática de 2000 kg a partir de 0.6 MPa, aplicada por prensa y no por palanca manual.

3. Longitud de pelado de 1.0–7.0 mm, ajustada para la serie de terminales en uso.

4. La capacidad AWG#18–36 cubre cable de señal y control de pequeña sección en un solo aplicador.

5. La alimentación lateral introduce la tira de terminales desde el costado y deja libre el frente del aplicador para los cambios de terminal.

6. 410 × 460 × 420 mm, 85 kg, AC220V: una unidad de sobremesa que no necesita superficie de suelo ni cimentación.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-2008A2
Tipo de máquinaPeladora y engarzadora automática de cable
Sección del conductorAWG#18–36
Longitud de pelado1.0–7.0 mm
Capacidad de producción5000–6000 pcs/h
Presión de engaste2000 kg
Presión de aire0.6 MPa
Tipo de alimentaciónAlimentación lateral
AlimentaciónAC220V
Dimensiones (An×L×Al)410 × 460 × 420 mm
Peso85 kg

Aplicaciones

— Mazo de cableado de electrodomésticos: conductores AWG#18–24 pelados a 1.0–7.0 mm y engarzados con terminal de anillo o de pala.

— Mazo de panel de control: cable de señal AWG#22–28 terminado en una pasada a 5000–6000 pcs/h.

— Cables de sensores y conectores: longitudes de pelado cortas en conductor fino AWG#28–36.

— Submazo de automoción: cables de ramal de pequeña sección pelados y engarzados antes del montaje del mazo.

— Pigtails de módulos electrónicos: terminal engarzado a altura fija en cada pieza, sin ajuste entre carretes.

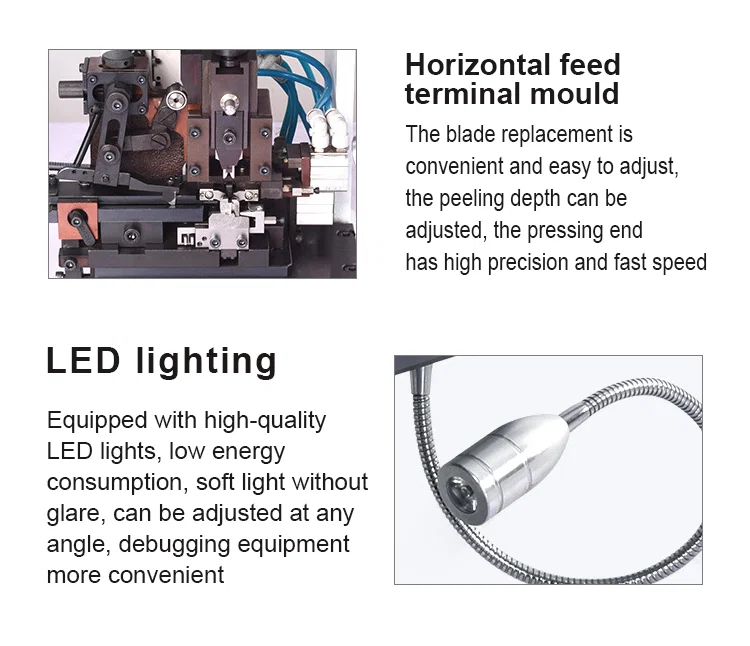

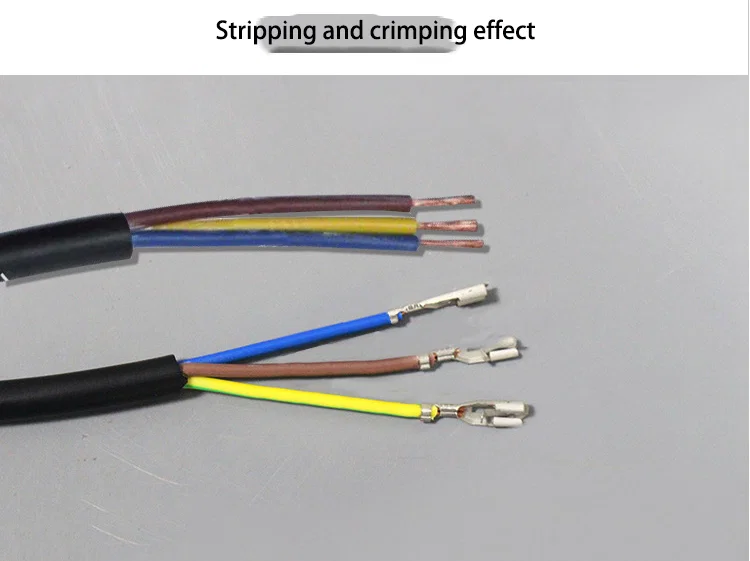

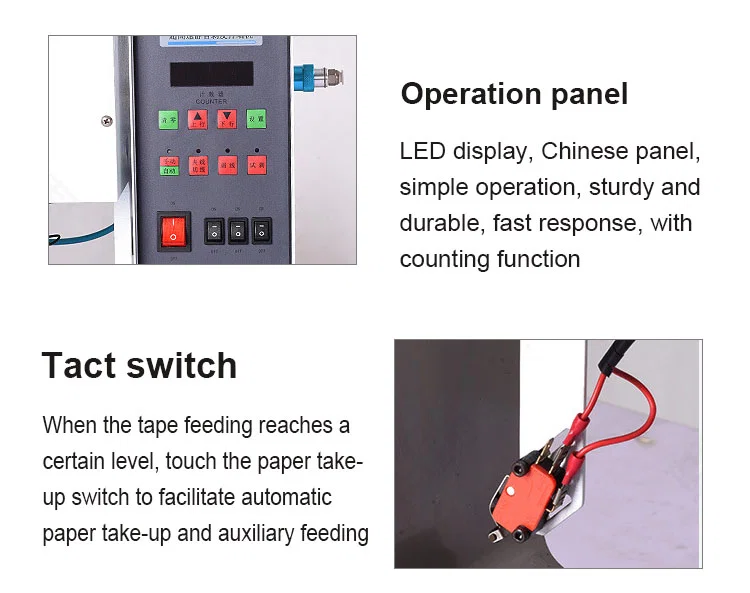

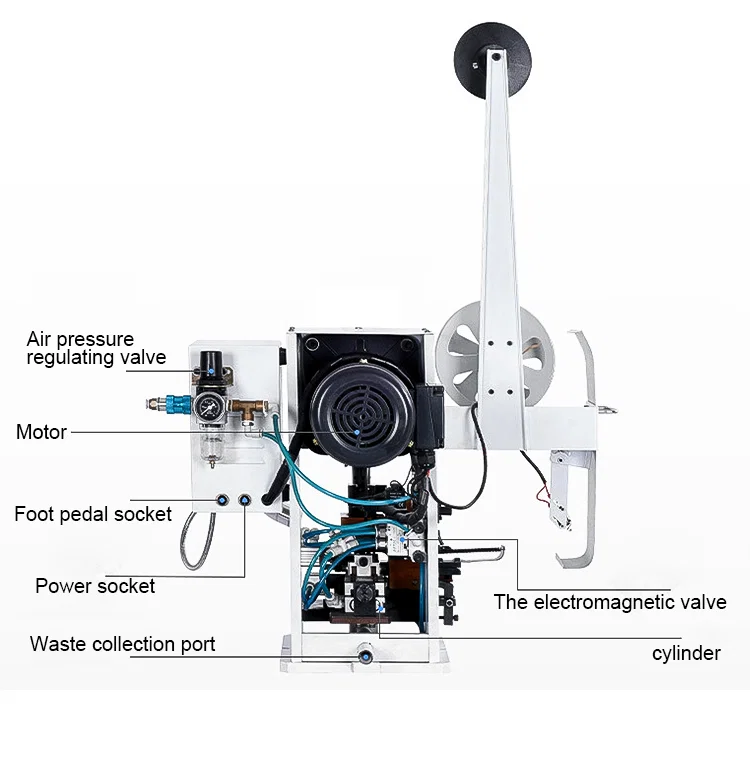

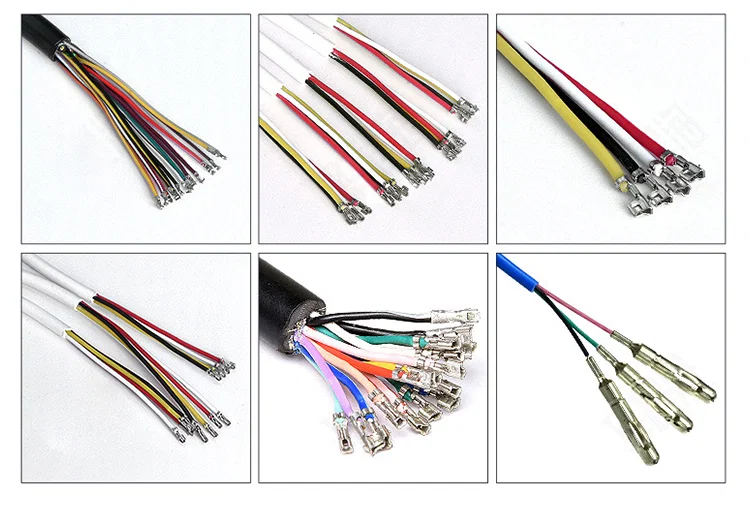

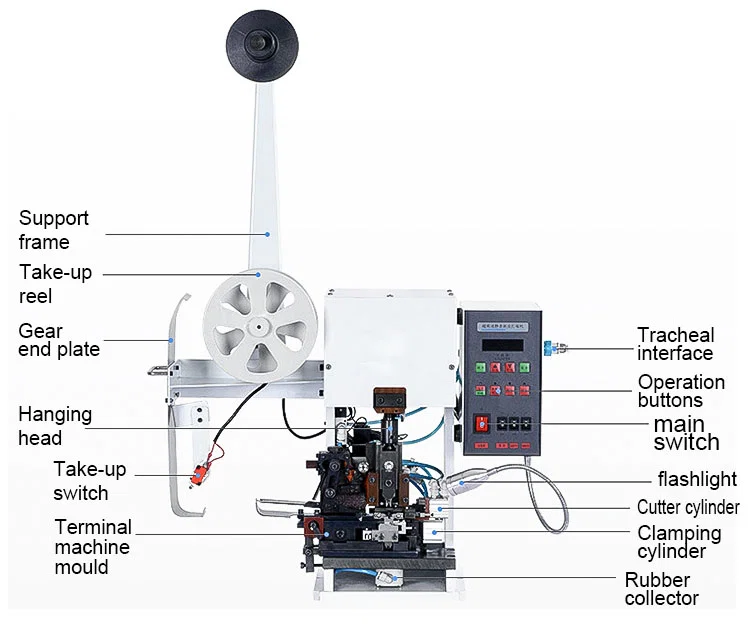

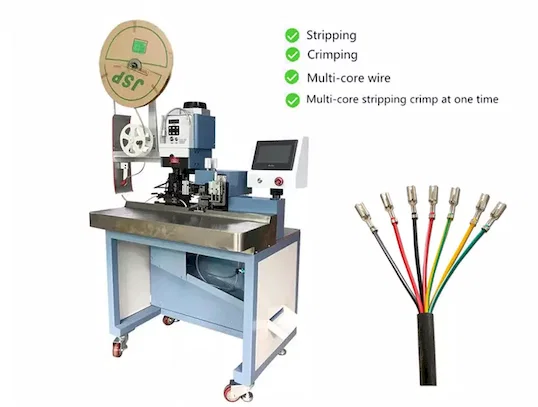

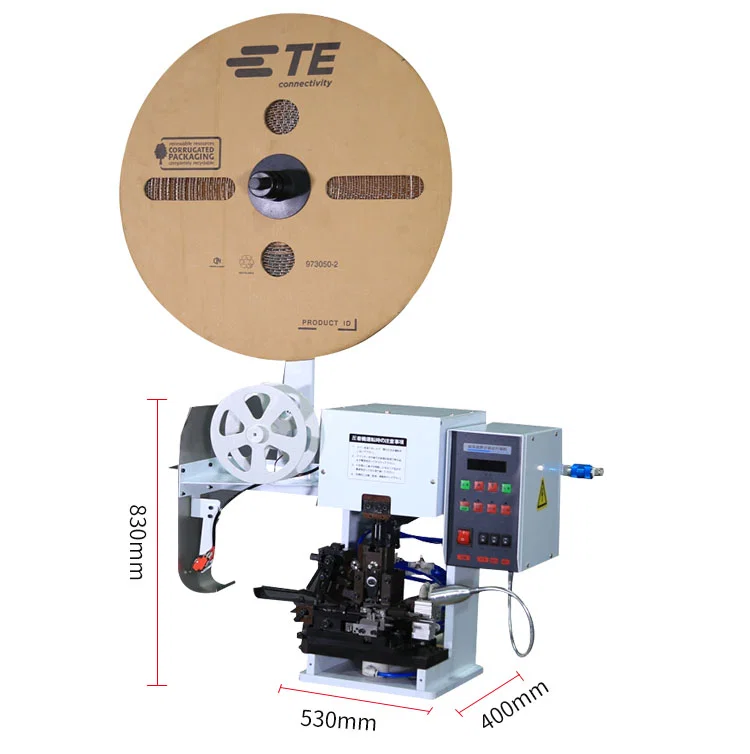

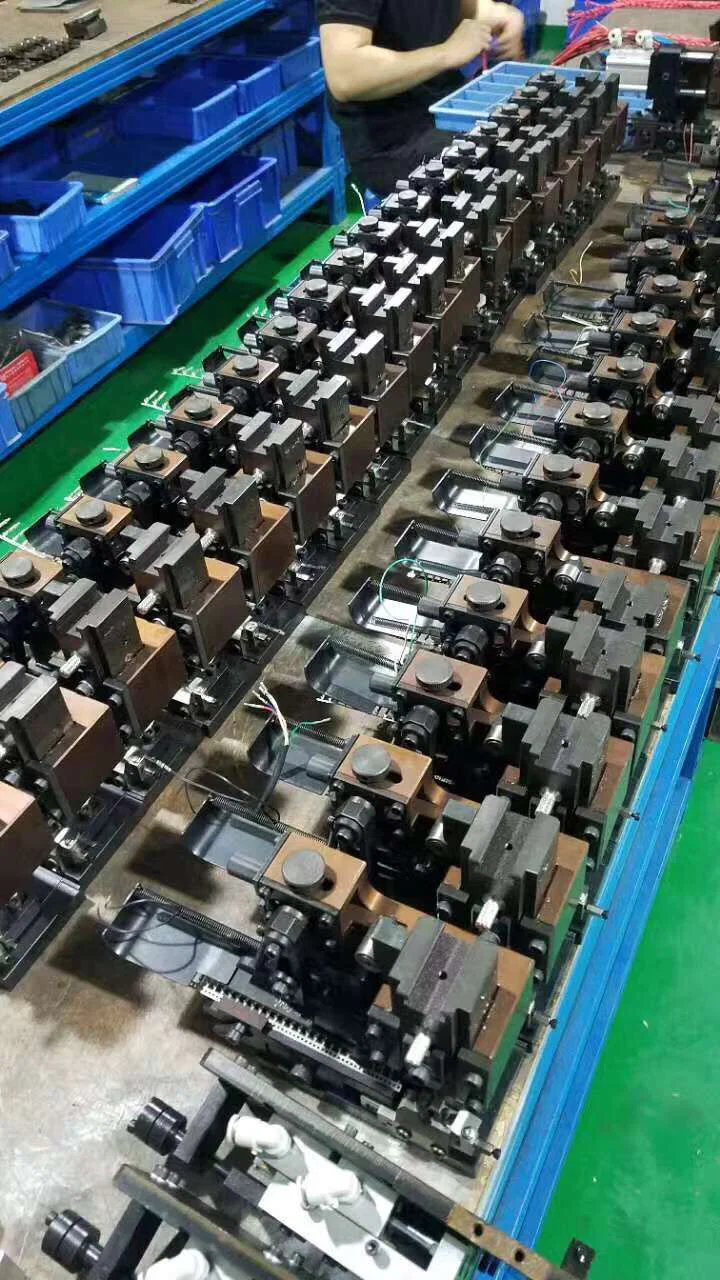

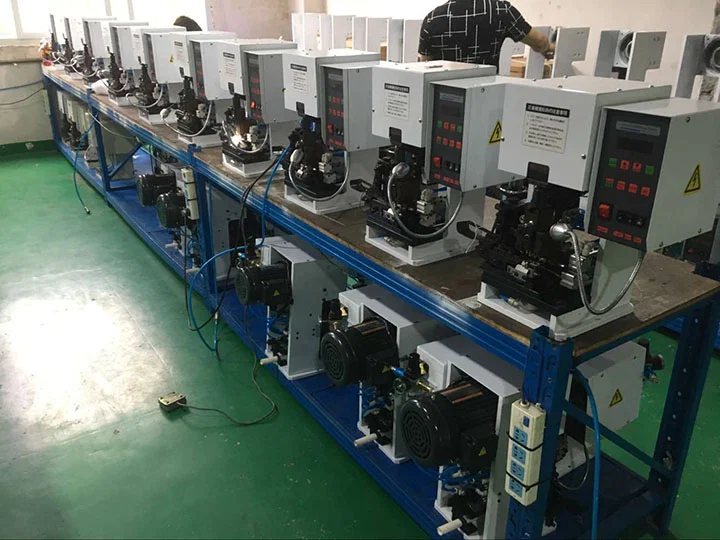

stripped three-core cable with ferrules crimped on the endsrow of crimping machines installed along a factory workbenchhundreds of terminal crimping applicators lined up on an assembly benchfront view of stripping and crimping machine with TE terminal reellabeled diagram pointing out take-up reel, terminal mould and clamping cylinderrear view diagram labeling air regulator, motor and foot pedal socketcrimped open-barrel terminals on colored wires held in handsix panels of wire harnesses with crimped terminal endsLED counter operation panel and red tact switch close-uphorizontal feed terminal mould close-up beside flexible LED work light
