Máquina de crimpado de terminales eléctricos multifunción 0.25-10mm² EM-6B2BC

Name: Máquina de crimpado de terminales eléctricos multifunción...
Brand: JINGWEI
SKU: EM-6B2BC
Availability: InStock
Rating: 5 (1 reviews)
Author: Fabricante y proveedor de equipos de procesamiento de mazos de cables | JINGWEI

Máquina de crimpado de terminales eléctricos con función de pelado y corte de cables, 8 juegos de matrices EM-6B2BC

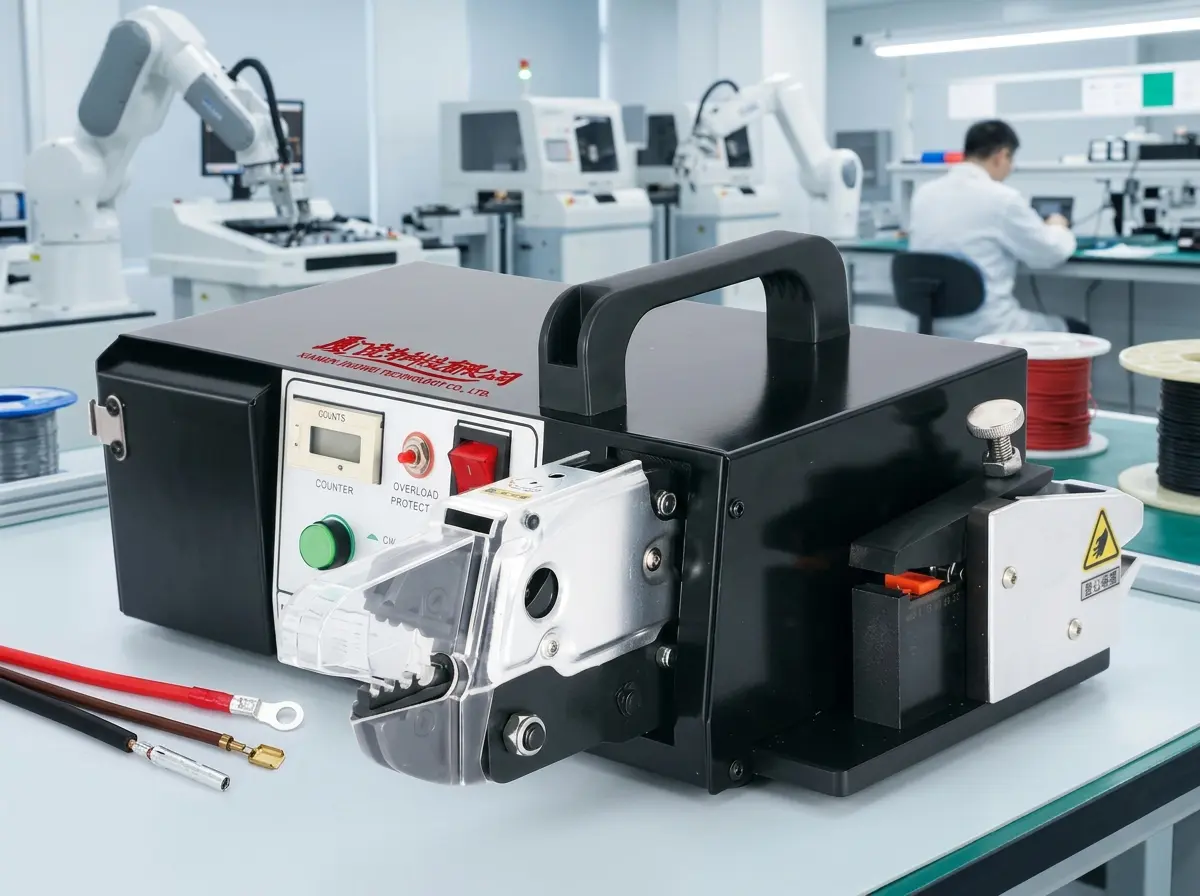

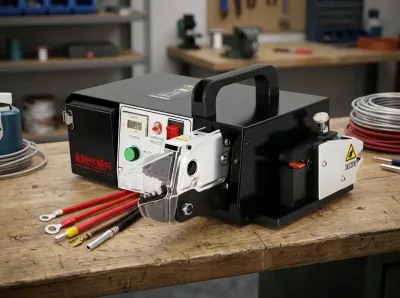

La EM-6B2BC es una máquina de crimpado de terminales eléctricos todo en uno diseñada para conexiones eléctricas sin soldadura en el montaje de armarios y paneles de control. Crimpa terminales preaislados de 0,25 mm² a 10 mm² y corta conductores de Cu/Al de hasta 7 mm, y va un paso más allá que las crimpadoras estándar al integrar funciones de pelado y corte de cables en una sola unidad compacta. Ahorra trabajo, es rápida y consistente, siendo el reemplazo ideal para herramientas de crimpado manual.
Suministrada con ocho juegos de matrices de precisión reemplazables, la máquina se adapta en segundos a una amplia variedad de tipos de terminales. Impulsada por un motor de velocidad fija, la EM-6B2BC ofrece alta eficiencia y alta calidad tanto en fuerza como en velocidad de crimpado, lo que la convierte en la mejor opción para producciones de medianas a grandes, especialmente cuando se deben procesar muchos tipos diferentes de terminales en una sola máquina.
Características principales
Funcionalidad 3 en 1: Combina crimpado de terminales, pelado de cables y corte de cables en una sola máquina: un puerto de pelado dedicado, un puerto de corte y una perilla de ajuste de pelado eliminan la necesidad de herramientas manuales separadas.
Amplio rango de crimpado: Maneja terminales preaislados de 0,25 mm² a 10 mm², además de capacidad de corte de Cu/Al de hasta 7 mm, cubriendo los tamaños de terminales más comunes en el cableado de armarios.
8 juegos de matrices intercambiables: Se incluyen ocho juegos de matrices de precisión como estándar y se pueden cambiar rápidamente para crimpar férulas, férulas dobles, terminales tipo O o Y aislados/no aislados, receptáculos macho/hembra y pines de conectores rectangulares.
Consistencia impulsada por motor: El motor de velocidad fija asegura una fuerza y velocidad de crimpado estables en cada ciclo, eliminando la inconsistencia y fatiga del crimpado manual.
Operación con pedal: El control manos libres con pedal permite al operador mantener las manos libres para posicionar terminales y cables con precisión, ideal para producción de lotes medianos.
Compacto y portátil: Una huella pequeña de 325×265×150 mm con asa de transporte incorporada permite mover la unidad fácilmente entre estaciones de trabajo.
Protección y contador integrados: La protección contra sobrecarga protege la máquina, mientras que el contador integrado rastrea las cantidades de producción, y un interruptor CW/CCW añade flexibilidad operativa.

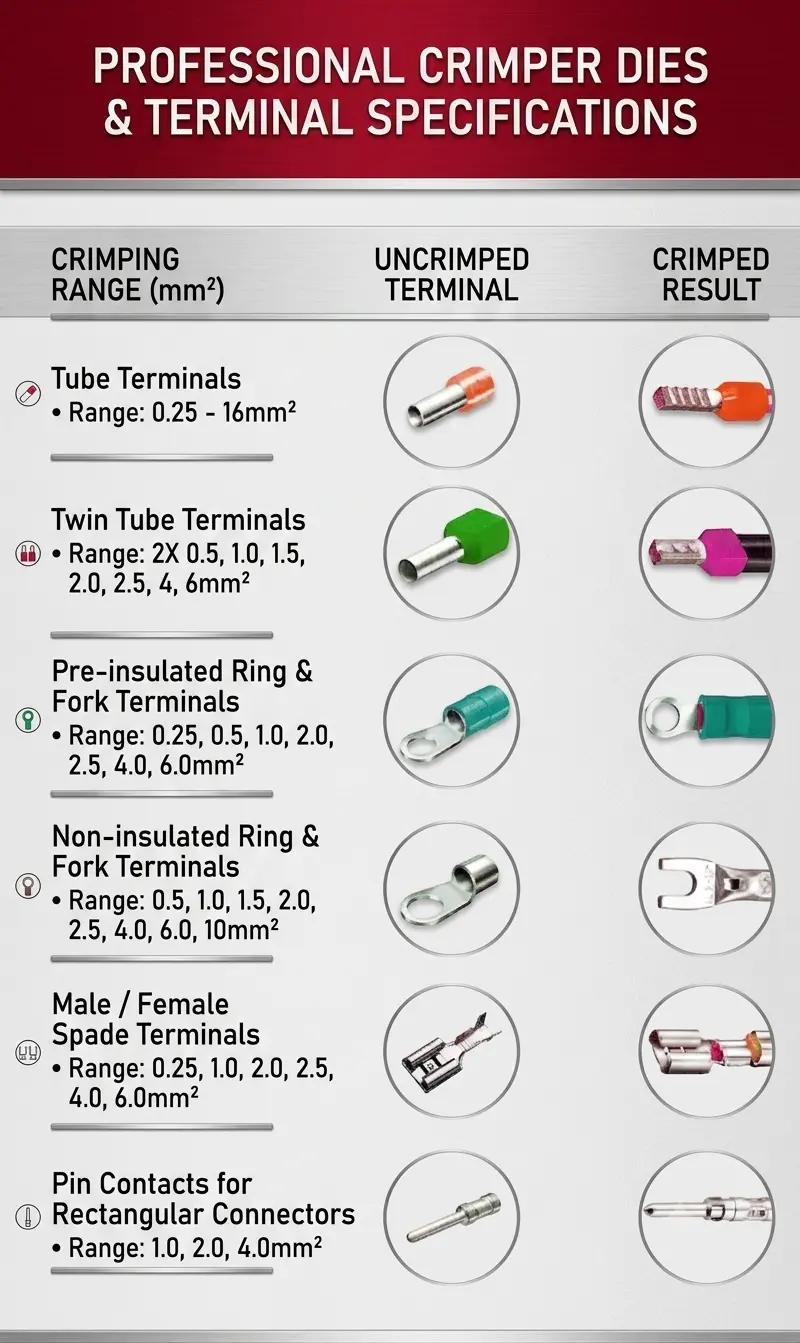

Referencia de juegos de matrices estándar
Férulas: 0,25–35 mm²
Férulas dobles: 2×0,5, 1,0, 1,5, 2,0, 2,5, 4,0, 6,0 mm²
Terminales tipo O o Y aislados: 0,25, 0,5, 1,0, 2,0, 2,5, 4,0, 6,0 mm²
Terminales tipo O o Y no aislados: 0,5, 1,0, 1,5, 2,0, 2,5, 4,0, 6,0, 10,0 mm²
Receptáculos macho o hembra: 0,5, 1,0, 2,0, 2,5, 4,0, 6,0 mm²
Pines de contacto para conectores rectangulares: 0,5, 1,0, 2,0, 4,0 mm²
Aplicaciones típicas
Cableado de armarios eléctricos y paneles de control: crimpado, pelado y corte con una sola estación
Fabricación de arneses de cables: crimpado de terminales en lotes medianos a grandes con cambios frecuentes de matrices
Talleres de instalación y mantenimiento eléctrico: una estación portátil todo en uno de crimpado, pelado y corte
3. Especificaciones

Parámetro	Especificación
Modelo	EM-6B2BC
Tipo de máquina	Máquina de crimpado de terminales eléctricos (con función de pelado y corte de cables)
Rango de crimpado	0,25 – 10 mm²
Capacidad de corte	Conductores de Cu/Al hasta 7 mm
Juegos de matrices incluidos	8 juegos de matrices de precisión intercambiables
Fuerza de salida	12,7 KN
Rango de voltaje	CA 220 / 110 V
Dimensión general	325 × 265 × 150 mm
Peso (neto/bruto)	16,8 kg
Operación	Control con pedal
Características adicionales	Puerto de pelado, puerto de corte, perilla de ajuste de pelado, contador, protección contra sobrecarga, interruptor CW/CCW, asa de transporte

Máquina de crimpado de terminales eléctricos multifunción 0.25-10mm² EM-6B2BC

¿Qué tipos de terminales puede manejar la máquina de crimpado de terminales eléctricos multifunción EM-6B2BC?

La máquina de crimpado EM-6B2BC maneja una amplia gama de terminales desde 0.25mm² hasta 10mm², incluyendo férulas, férulas dobles, terminales tipo O y Y aislados y no aislados, receptáculos macho/hembra y pines de conectores rectangulares. Viene con 8 juegos de matrices de precisión intercambiables que permiten un cambio rápido entre tipos de terminales, lo que la hace ideal para diversas tareas de cableado en el ensamblaje de gabinetes y paneles de control.

¿Cómo funciona la función de pelado y corte de cables integrada en esta máquina de crimpado?

La EM-6B2BC integra funciones de pelado y corte en una sola unidad, eliminando la necesidad de herramientas manuales separadas. Cuenta con un puerto de pelado dedicado con una perilla de ajuste para una eliminación precisa del aislamiento, y un puerto de corte que maneja conductores de Cu/Al de hasta 7mm. Este diseño 3 en 1 agiliza el flujo de trabajo: los operadores pueden pelar, cortar y crimpar cables en una sola estación, aumentando la eficiencia en lotes de producción medianos y grandes.

¿Cuál es la fuerza de crimpado y el rango de voltaje de la máquina de crimpado de terminales EM-6B2BC?

La EM-6B2BC entrega una fuerza de salida constante de 12.7 KN, alimentada por un motor de velocidad fija que garantiza una calidad de crimpado estable en cada ciclo. Opera en rangos de voltaje de CA 220V o 110V, lo que la hace adaptable a diversas configuraciones eléctricas. La máquina también incluye protección contra sobrecarga para mayor seguridad y durabilidad.

¿Es la EM-6B2BC adecuada para entornos de producción de alto volumen?

Sí, la EM-6B2BC está diseñada para cantidades de producción medianas y grandes. Su control de pedal permite operación manos libres, permitiendo a los operadores posicionar terminales y cables con precisión mientras la máquina crimpa, pela o corta. El contador integrado rastrea la producción, y el interruptor CW/CCW ofrece flexibilidad. Su tamaño compacto y asa de transporte también la hacen portátil entre estaciones de trabajo, ideal para talleres concurridos o fabricación de arneses de cables.

¿Qué juegos de matrices se incluyen con la máquina de crimpado multifunción EM-6B2BC?

La EM-6B2BC incluye 8 juegos de matrices de precisión como estándar, que cubren una amplia gama de tipos de terminales: férulas (0.25–35mm²), férulas dobles (2×0.5–6.0mm²), terminales tipo O/Y aislados (0.25–6.0mm²), terminales tipo O/Y no aislados (0.5–10.0mm²), receptáculos macho/hembra (0.5–6.0mm²) y pines de contacto para conectores rectangulares (0.5–4.0mm²). Estos juegos de matrices son intercambiables en segundos, permitiendo una adaptación rápida a diferentes tamaños de terminales sin herramientas adicionales.
