Peladora y crimpadora de terminales tubulares JW-0.3-16MM2

📅 2026-06-28 👁️ 2,356
  • Modelo del producto: JW-0.3-16MM2

  • Especificaciones

    Máquina automática de pelado y crimpado de terminales con función de torsión JW-0.3-16 mm²
    Modelo: JW-0.3-16 mm²
    Modo de control: Interfaz hombre-máquina, control electrónico, control neumático
    Tamaño del cable: 0.3-16mm² (
    Tamaño del tubo: Longitud del aislante
    Longitud de pelado: 6-30mm
    Capacidad de producción: 3.2s / cable
    Suministro de aire: 0.5-0.6 MPa
    Fuente de alimentación: AC220V / 110V / 50 / 60 Hz
    Peso 62 kg
    Dimensiones: W360mm × L520mm × H425mm
  • Solicitar presupuesto ahora

La JW-0.3-16MM2 es una máquina automática de pelado y crimpado de terminales que pela, retuerce y crimpa terminales tubulares sueltos sobre el cable en un solo ciclo. Acepta cable de 0.3 a 16 mm², pela de 6–30 mm y completa un conductor cada 3.2 segundos. Los armadores de tableros y las líneas de arneses de electrodomésticos la utilizan para sustituir peladoras, retorcedoras y crimpadoras de banco por una sola estación.

Características principales

  • Retorcido antes del crimpado — el cabezal de retorcido compacta los conductores multifilares para que ningún hilo escape del barril del terminal.
  • Molde universal de cuatro caras — un juego de matrices integrado cubre cable inferior a 4.0 mm² sin cambio de matriz entre tamaños de terminal.
  • Control táctil LCD — la profundidad de pelado, la longitud de pelado y la altura de crimpado se ajustan en pantalla y se recuperan por trabajo.
  • Alimentación por cuba vibratoria — los terminales se cargan desde una placa vibratoria, lo que hace rápidos y sin manos los cambios de tamaño.
  • Ciclo cerrado y estable — el área de trabajo cerrada mantiene las manos fuera de la zona de crimpado, y el accionamiento neumático mantiene constante la altura de crimpado con una presión de línea entre 0.5 y 0.6 MPa.
  • Flexibilidad de tamaño de terminal — los terminales tubulares pequeños y los de barril de 16 mm² pasan por la misma cuba y el mismo cabezal de matriz.
  • Cobertura amplia de aislamientos — el cable de PVC, teflón, silicona y fibra de vidrio se pela de forma limpia.

Especificaciones técnicas

ModeloJW-0.3-16MM2
Modo de controlInterfaz hombre-máquina, control electrónico, control neumático
Sección del conductor0.3–16 mm²
Tamaño de tuboSegún la longitud del aislante
Longitud de pelado6–30 mm
Capacidad3.2 s por conductor
Presión de aire0.5–0.6 MPa
AlimentaciónAC 220 V / 110 V, 50/60 Hz
DimensionesW 360 × L 520 × H 425 mm
Peso62 kg

Aplicaciones

  • Montaje de arneses de electrónica y electrodomésticos con terminales tubulares preaislados.
  • Terminación de conductores de motores, transformadores y bombas.
  • Líneas de fabricación de iluminación y juguetes.
  • Cableado de tableros de control y cuadros de distribución.

Por qué elegir este modelo

Una sola máquina sustituye tres operaciones de banco, lo que normalmente elimina un paso de manipulación y un operador de cada célula. El bastidor de 62 kg funciona con 110 V o 220 V y solo necesita de 0.5–0.6 MPa de aire de taller. El cambio entre tamaños de terminal tarda segundos porque el molde de cuatro caras permanece en el cabezal, lo que mantiene económicos los lotes cortos y mixtos. Los nidos de terminal y las cuchillas de retorcido se suministran como repuestos, y nuestros ingenieros ajustan los programas de pelado y crimpado con las muestras de terminal antes del despacho.

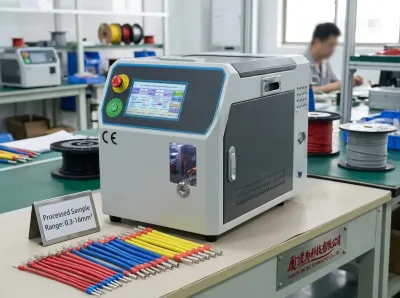

Máquina automática de pelado y crimpado de férulas con función de torsión JW-0.3-16MM2
Máquina automática de pelado y crimpado de férulas con función de torsión JW-0.3-16MM2
