Terminal de pala SVN aislado 19-48 A 10,5 mm JW-TM05
Terminal de pala SVN aislado 19-48 A 10,5 mm JW-TM05 Thumb

Terminal de pala SVN aislado 19-48 A 10,5 mm JW-TM05

📅 2025-04-26 👁️ 316
  • Modelo del producto: JW-TM05

  • Especificaciones

    Tipo: Terminal de Pala Aislado SVN
    Intensidad: 19A-48A
    Diámetro del Perno: 3,2-10,5 mm
    Material: Cobre
    Tratamiento Superficial: Estañado
    Aislamiento: Nylon/PVC
    Temperatura de Operación: 75/105 °C
    Aplicación: Engarzado para cables flexibles
  • Solicitar presupuesto ahora

El JW-TM05 es un terminal de pala SVN: cuerpo de cobre, estañado, funda de nylon/PVC para 75/105 °C, con corriente nominal de 19 a 48 A para diámetros de perno de 3,2 a 10,5 mm. La pala abierta se desliza sobre un perno con la tuerca aflojada, y la funda cubre el barril y la entrada del aislamiento.

La corriente nominal la determinan la unión barril-conductor y el área de contacto bajo el perno, no la lengüeta por sí sola. El TM05 cubre de 19 a 48 A en todo el rango de pernos, de modo que un tablero puede cablearse con una sola familia de terminales desde circuitos de control hasta alimentaciones de 48 A, en lugar de mezclar tipos de anillo y pala. El estañado sobre cobre mantiene estable la cara de contacto frente a barraje estañado, y la garganta abierta permite añadir un terminal de perno sin desmontar el barraje.

Frente al JW-TM01, la diferencia es el acceso para servicio: el TM01 tiene ojo cerrado que no se sale de un tornillo aflojado, y el TM05 tiene pala abierta que puede retirarse con la tuerca solo aflojada. Donde se prevé abrir la unión para mantenimiento, el TM05 evita el desmontaje; donde el riesgo es la vibración, el TM01 es el cuerpo más seguro.

Características principales

1. Rango de corriente de 19 a 48 A en una sola familia de terminales, que cubre desde circuitos de control hasta alimentaciones de 48 A en el mismo tablero.

2. Rango de diámetro de perno de 3,2 a 10,5 mm, de modo que los pernos de M3 a M10 quedan cubiertos sin cambiar de serie de terminales.

3. La garganta de pala abierta se desliza sobre un perno con la tuerca aflojada, lo que permite añadir un circuito sin retirar el barraje.

4. Cuerpo de cobre estañado, que mantiene estable la cara de contacto frente a barraje estañado y pernos de latón.

5. Funda de nylon/PVC para 75/105 °C, que cubre el barril y la entrada del aislamiento a la salida del engaste.

6. Suministro en tira portadora, de modo que el aplicador indexa y corta cada pala en lugar de que el operador manipule terminales sueltos.

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-TM05
Tipo de productoTerminal de pala SVN aislado
Corriente nominal19-48 A
Diámetro de perno3,2-10,5 mm
MaterialCobre
FundaNylon / PVC
Temperatura nominal75/105 °C
Tratamiento superficialEstañado
Forma de suministroTira portadora

Aplicaciones

— Tableros de distribución: alimentaciones de 19 a 48 A en terminales de perno donde se añaden o mueven circuitos durante la puesta en marcha.

— Cableado de máquinas herramienta: alimentación de motores y variadores en pernos de M4 a M8, con pala montada con la tuerca aflojada.

— Gabinetes de UPS y baterías: conductores de CC en pernos roscados de hasta 10,5 mm, terminados sin desmontar el barraje.

— Paneles de control HVAC: terminaciones de circuitos de compresor y ventilador a 75/105 °C en bloques de tipo perno.

— Equipos ferroviarios y de transporte: uniones de acceso para mantenimiento en terminales de perno donde un anillo cerrado exigiría un desmontaje completo.

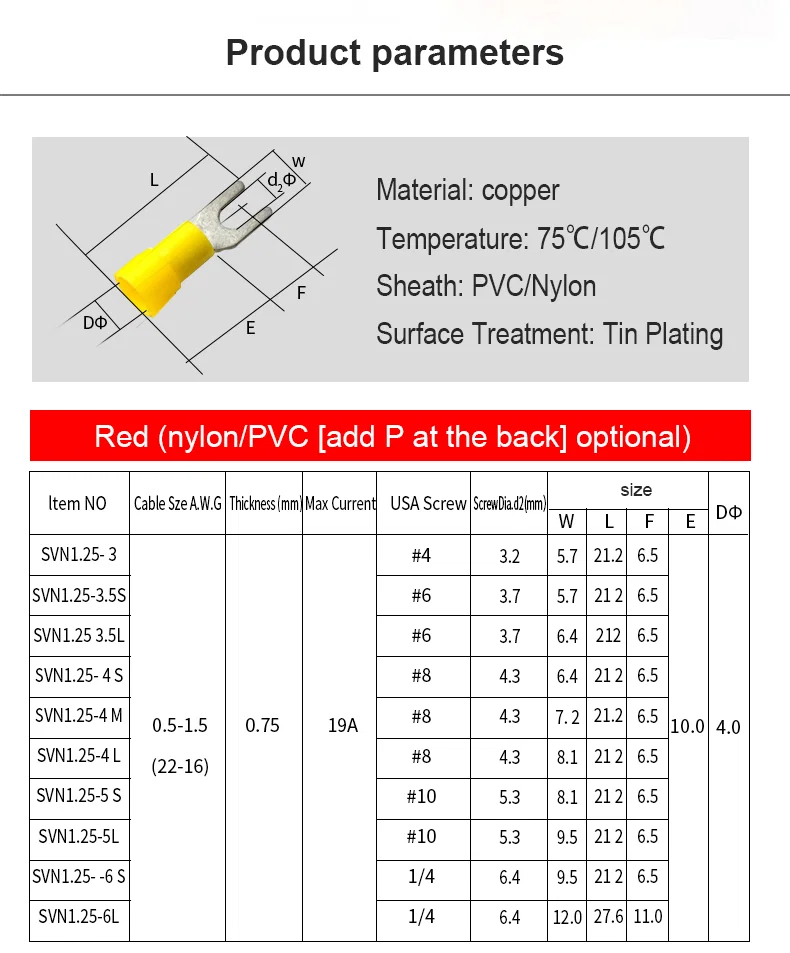

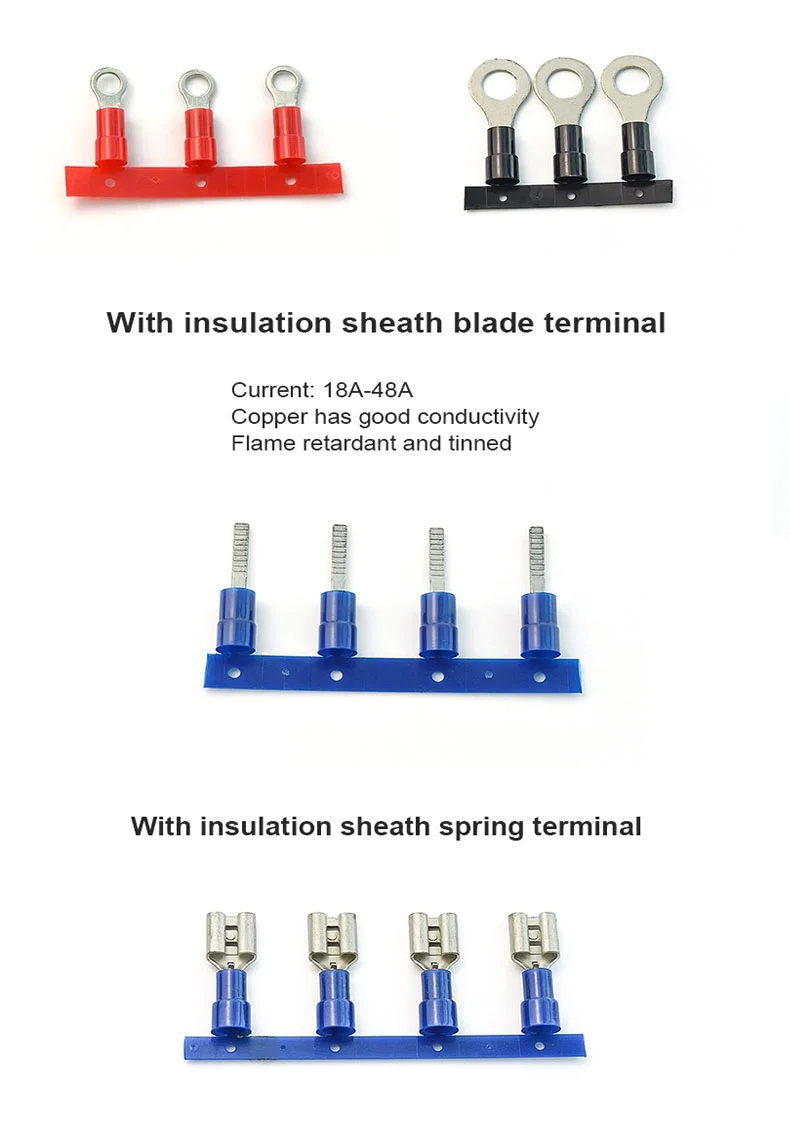

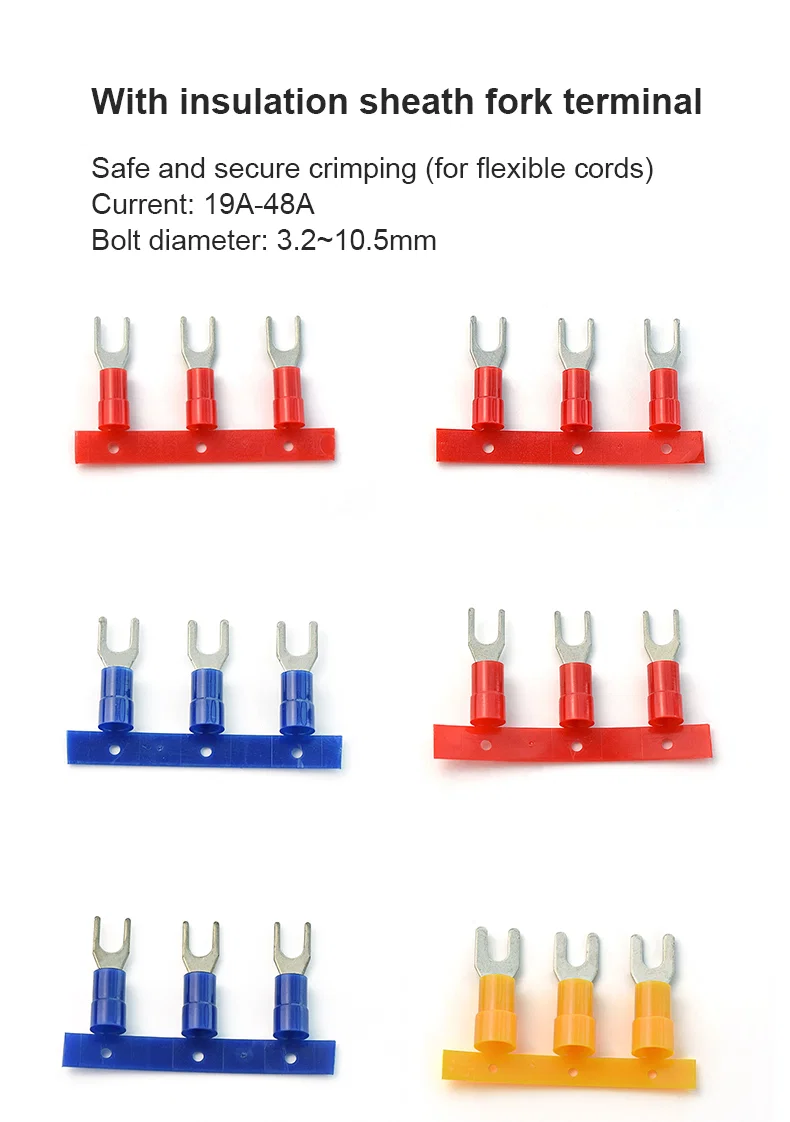

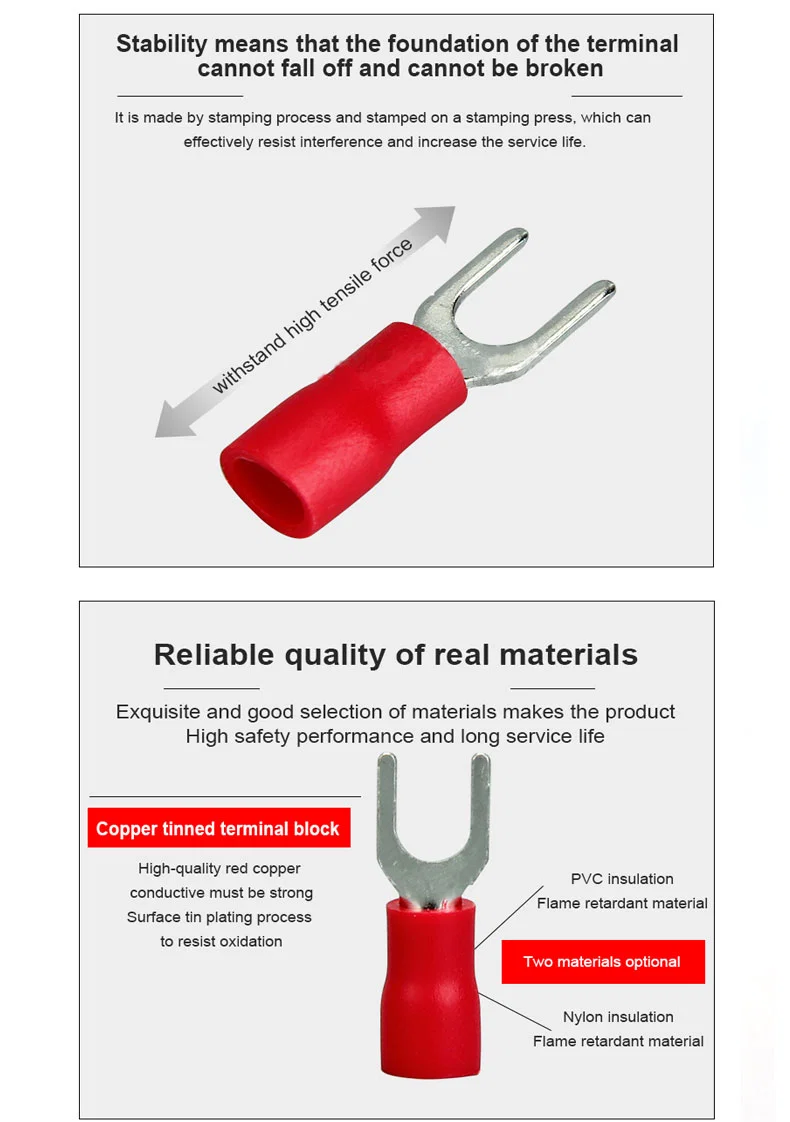

Red, blue and yellow insulated spade terminals on carrier stripsRed spade terminal under tensile force arrows with copper tin plated barrel calloutInsulated ring terminals in red and black with blade and spring terminal rowsSVN1.25 spade terminal dimension drawing and red size table
