Terminal de pin continuo aislado 75/105 °C JW-TM04
Terminal de pin continuo aislado 75/105 °C JW-TM04 Thumb

Terminal de pin continuo aislado 75/105 °C JW-TM04

📅 2025-04-26 👁️ 1,701
  • Modelo del producto: JW-TM04

  • Especificaciones

    Material: Cobre
    Aislamiento: PVC CE/Nylon
    Temperatura Máxima: 105°C
    Tratamiento Superficial: Estañado
    Forma: Tubo redondo continuo
  • Solicitar presupuesto ahora

El JW-TM04 es un terminal de pin continuo: cuerpo de cobre, estañado, funda de nylon/PVC para 75/105 °C, suministrado en tira portadora para que un aplicador engarce y corte un pin por golpe. El pin entra en un bloque de bornes o en una mordaza push-in, y la funda protege el barril y la entrada del aislamiento.

Las férulas y los pines fallan de dos maneras en una línea de producción: el barril se oxida antes de realizar el engaste y eleva la resistencia, y la funda se agrieta donde el conductor flexiona. El TM04 atiende ambos puntos: el estañado sobre cobre limita la oxidación del barril y la funda está especificada para resistencia al envejecimiento y a la alta temperatura, por lo que se mantiene flexible en la entrada del aislamiento. El engaste desde tira mantiene constante la alineación del pin en lugar de depender de su colocación a mano.

El TM04 se sitúa entre el JW-TM03 y el JW-TM05 en la serie. El TM03 cubre cuerpos de presión macho, hembra y bandera; el TM05 es una pala SVN para pernos de 3,2 a 10,5 mm y de 19 a 48 A. El TM04 es el estilo de pin para bloques de bornes y mordazas push-in, donde el conductor se inserta en lugar de atornillarse o de montarse sobre una lengüeta.

Características principales

1. Suministro en tira continua, de modo que el aplicador engarza y corta un pin por golpe con el barril alineado con la herramienta en cada ocasión.

2. Cuerpo de cobre con estañado, que evita la oxidación del barril entre el recubrimiento y el engaste y mantiene baja la resistencia de contacto en almacenamiento.

3. Funda de nylon/PVC para 75/105 °C, especificada para resistencia al envejecimiento y a la alta temperatura en la entrada del aislamiento.

4. Cuerpo de pin dimensionado para bloques de bornes y mordazas push-in, donde el conductor se inserta recto y no se atornilla.

5. Barril de engaste conformado sobre el haz de hilos para un cableado firme, de modo que el pin no puede girar ni retroceder dentro de la funda.

6. Fundas codificadas por color en toda la gama, lo que permite leer la sección del conductor en el banco sin medir el barril.

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-TM04
Tipo de productoTerminal de pin continuo
MaterialCobre
FundaNylon / PVC
Temperatura nominal75/105 °C
Tratamiento superficialEstañado
PropiedadesResistencia al envejecimiento, resistencia a la alta temperatura, cableado firme, prevención de oxidación
Colores de fundaAzul, rojo, naranja, verde
Forma de suministroTira portadora

Aplicaciones

— Cableado de bloques de bornes: conductores de control y señal insertados en mordazas push-in sin tornillo en montajes de tablero.

— Terminación de cabeceras de PCB: terminales de pin en conectores de tarjeta donde un conductor flexible debe entrar en una mordaza de jaula.

— Mazos de sensores e instrumentos: pines para 75/105 °C en transmisores montados en gabinetes cálidos.

— Tarjetas de control de electrodomésticos: cableado interno a conectores push-in en PCB de controlador, engarzado desde tira en un aplicador.

— Reacondicionamiento de cableado de máquinas: terminaciones de campo en bloques de bornes existentes donde la resistencia al envejecimiento pesa más que la corriente nominal.

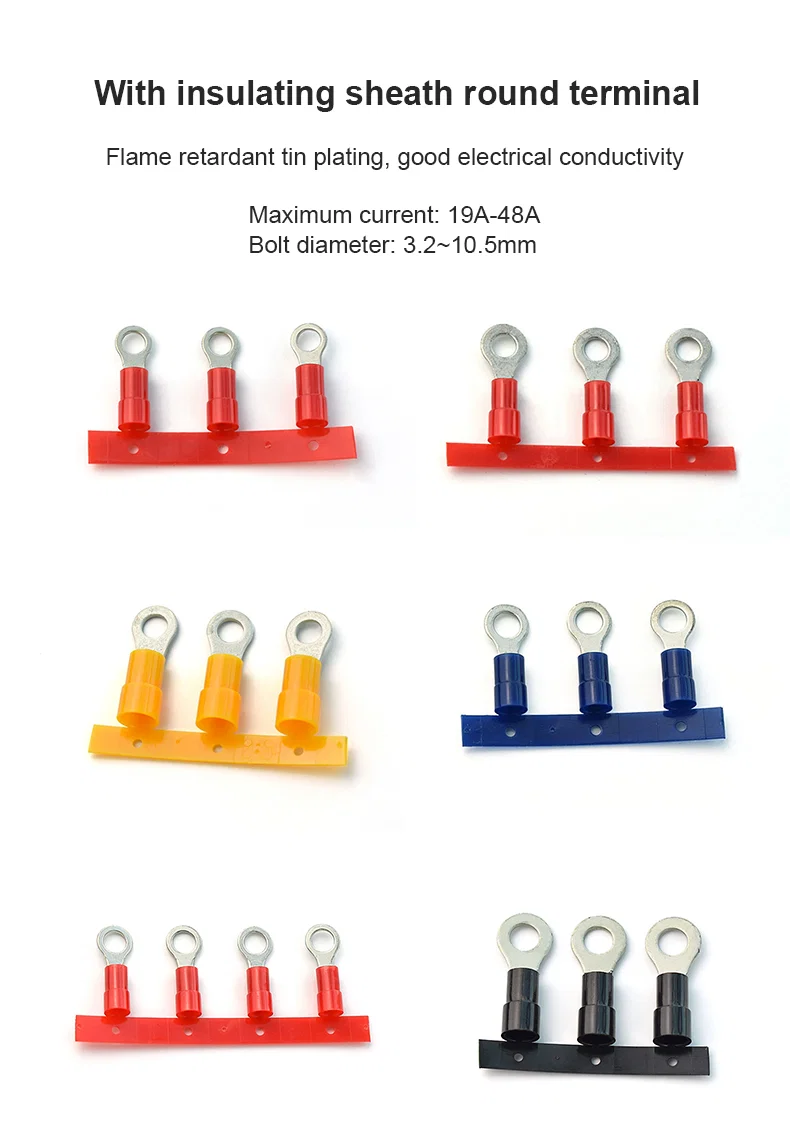

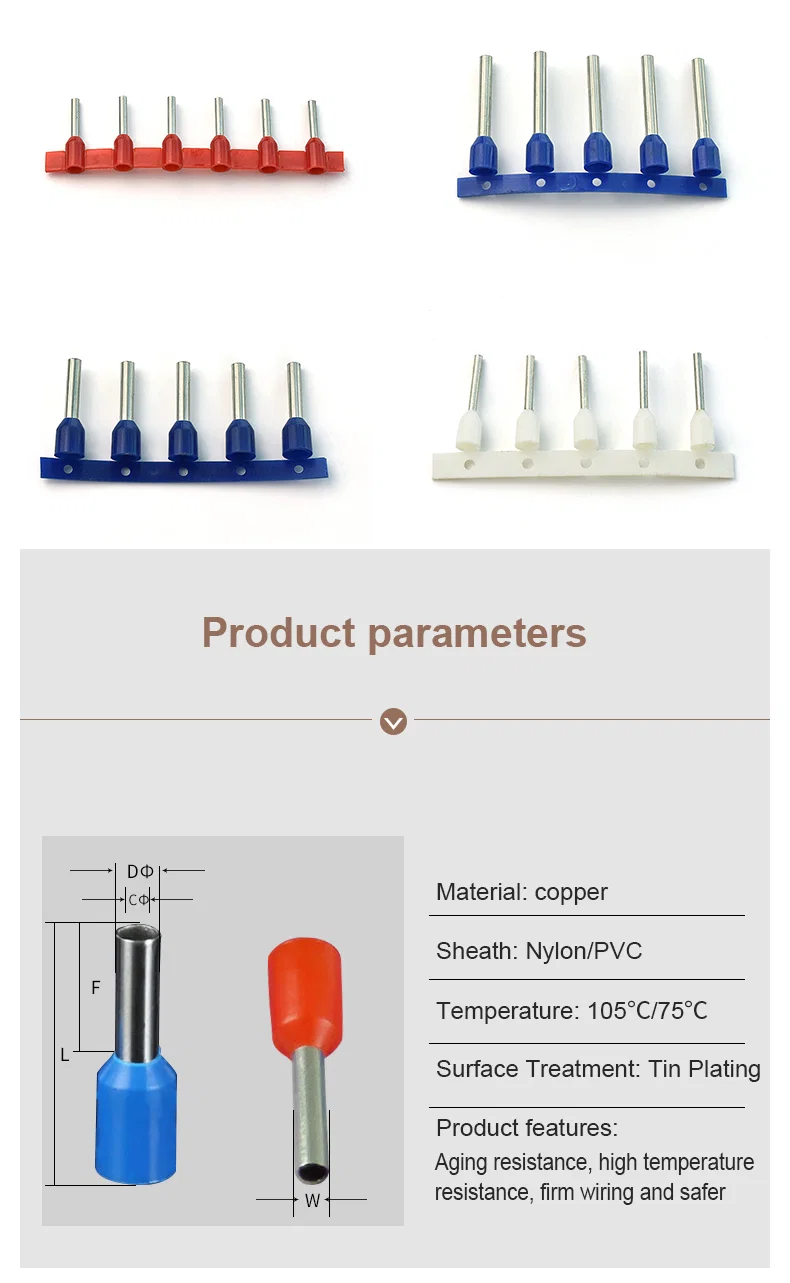

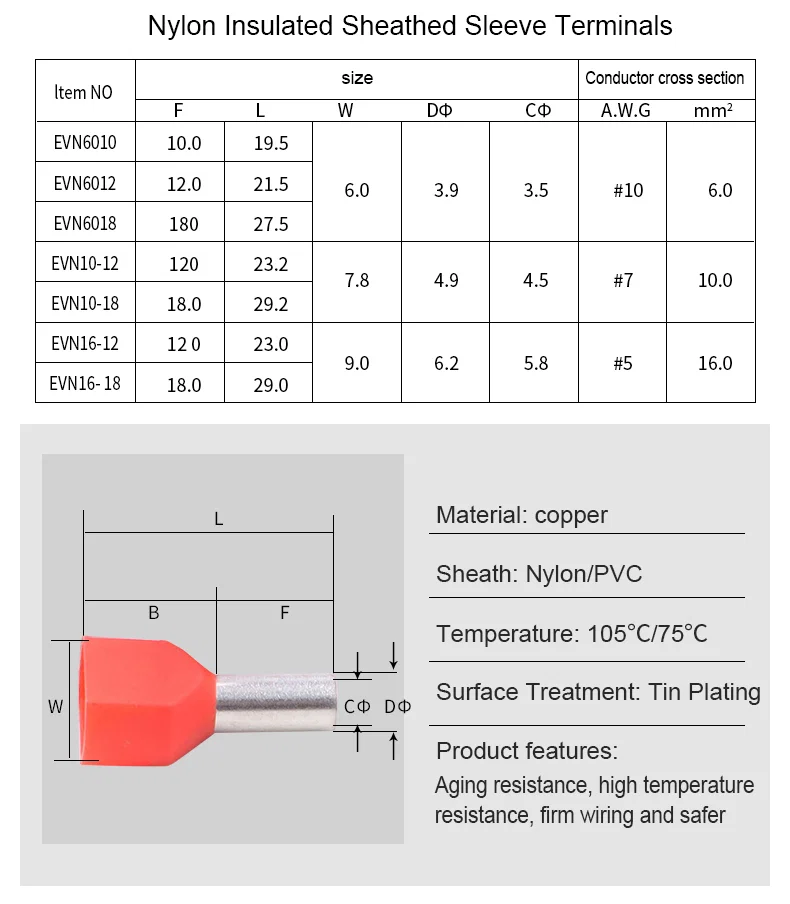

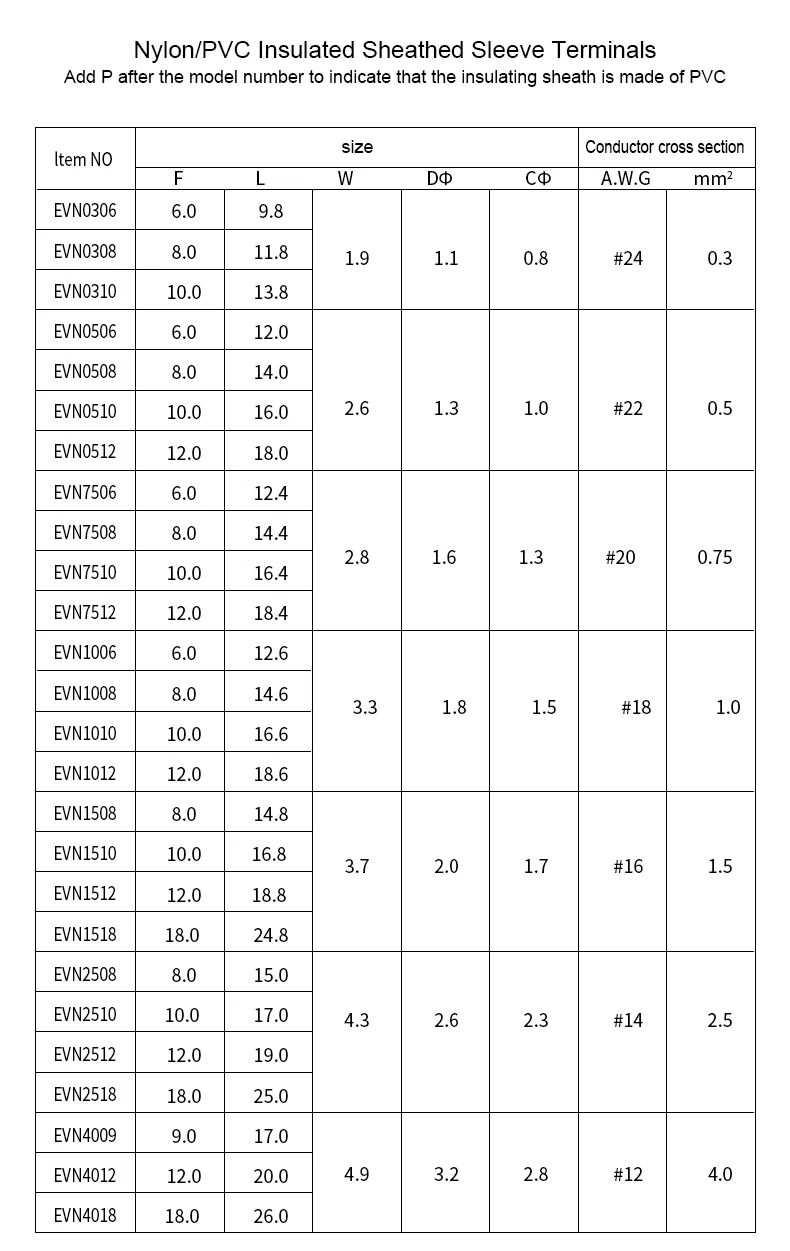

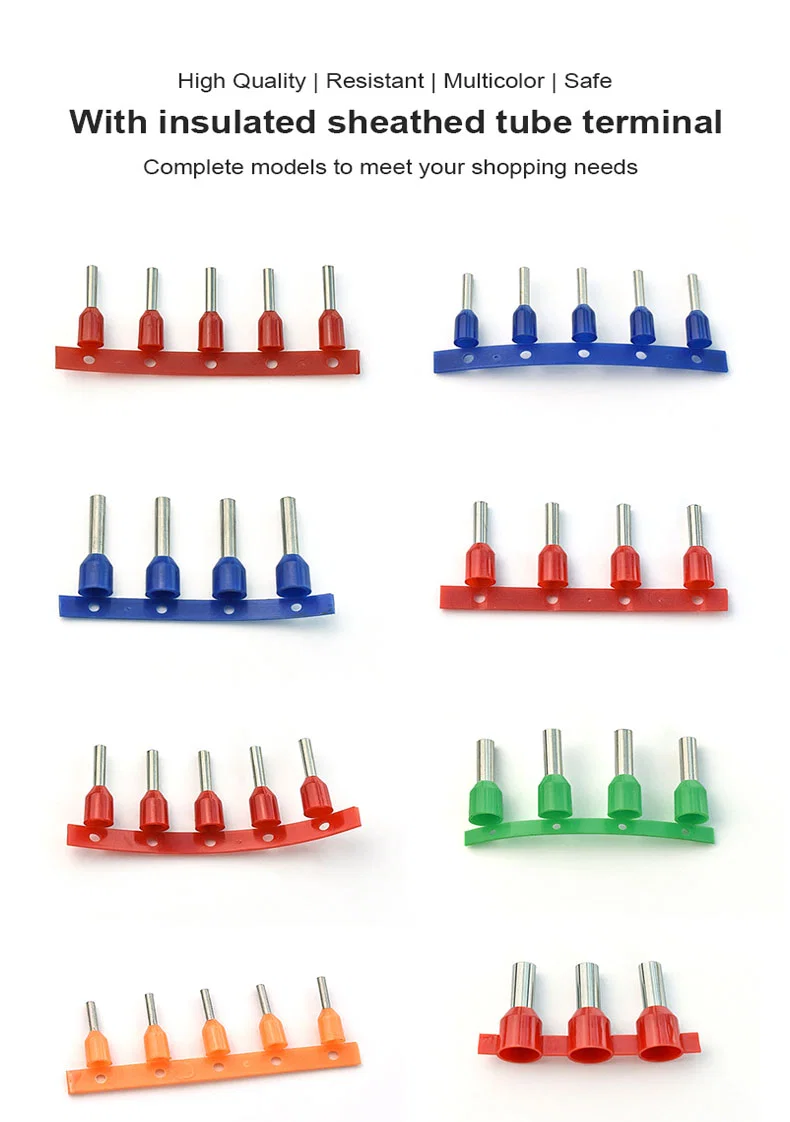

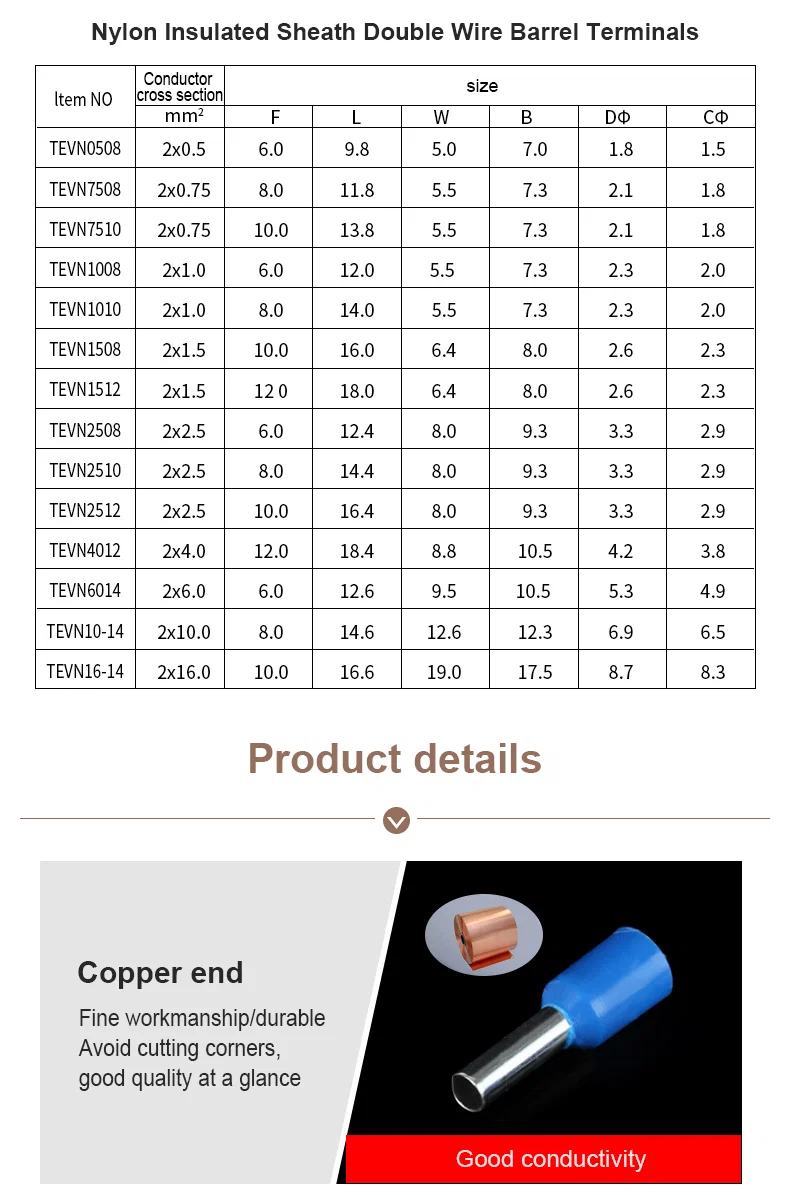

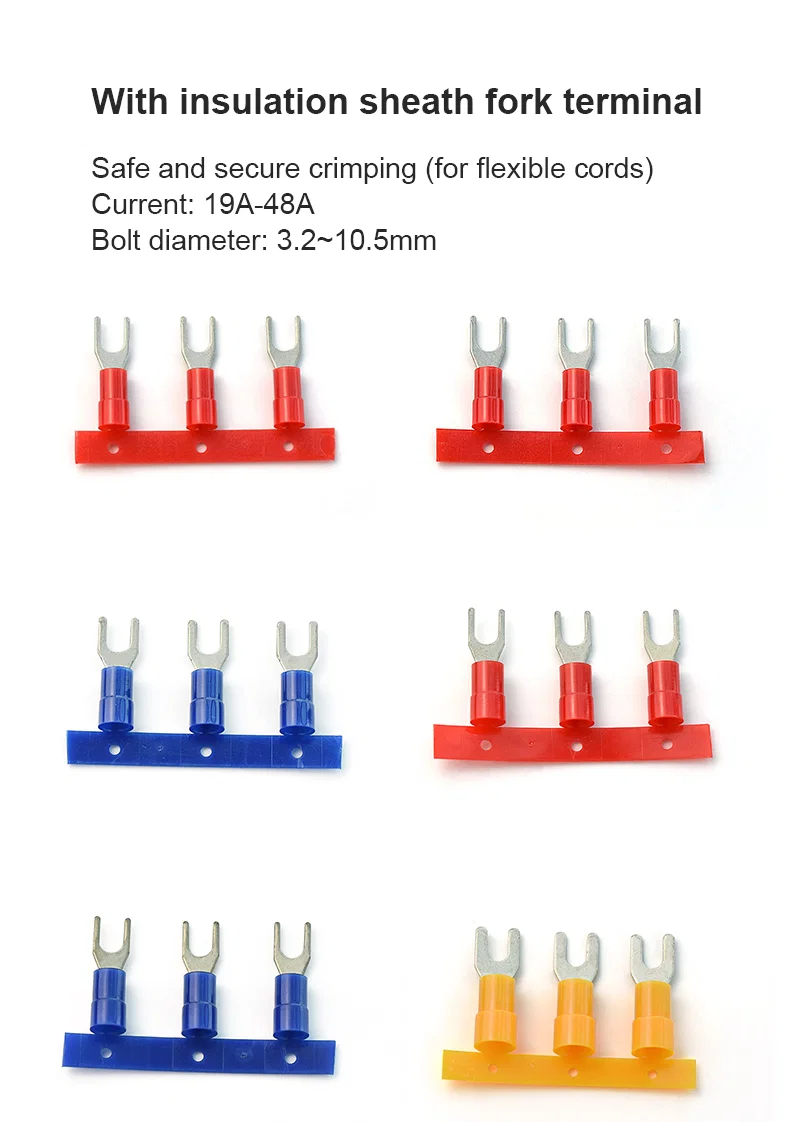

Insulated tube pin terminals in red, blue, green and orange on stripsRed, blue and yellow insulated fork terminals on strips rated 19A to 48ARed, yellow, blue and black insulated round terminals on carrier stripsInsulated pin terminals in red, blue and white strips with copper tube drawingNylon PVC insulated sleeve terminal size table listing EVN modelsLarge EVN sleeve terminal table with L, B and F dimensionsDouble wire barrel terminal size table beside copper end close-upSleeve terminal details: PVC sheath, tin plating and multi-colour options
