Terminal aislado de latón macho, hembra y bandera JW-TM03
Terminal aislado de latón macho, hembra y bandera JW-TM03 Thumb

Terminal aislado de latón macho, hembra y bandera JW-TM03

📅 2025-04-26 👁️ 884
  • Modelo del producto: JW-TM03

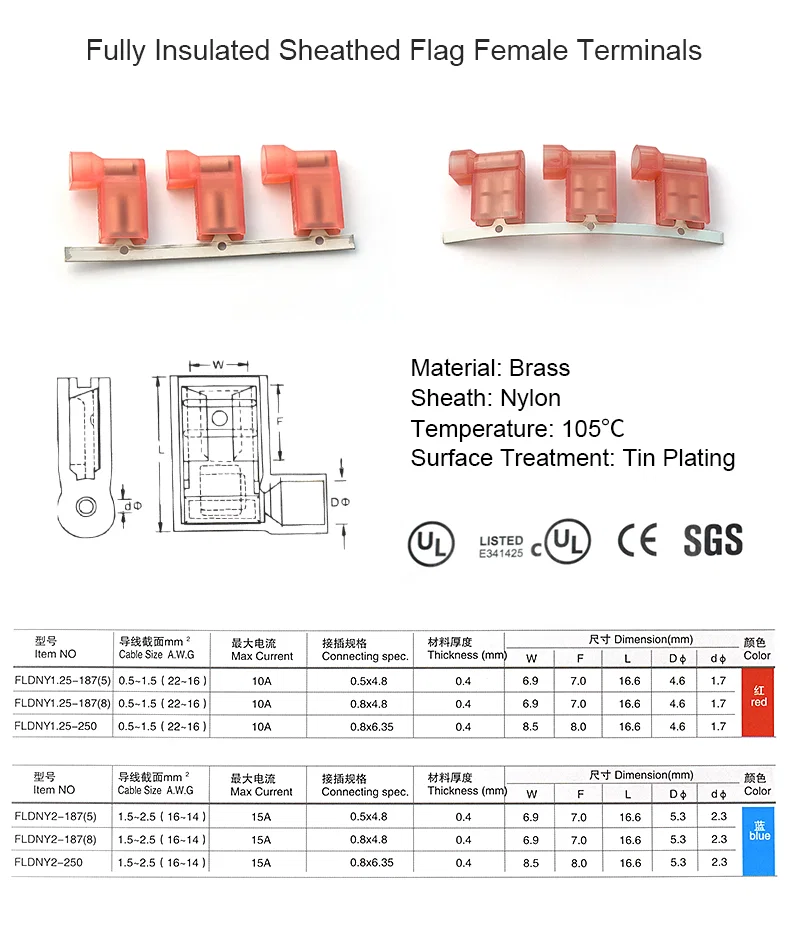

  • Especificaciones

    Material: Latón
    Aislamiento: Funda de nailon
    Temperatura máxima: 105 grados
    Tratamiento superficial: Estañado
    Tipos: Terminal macho, terminal hembra, terminal de bandera
  • Solicitar presupuesto ahora

El JW-TM03 es un terminal de latón con funda aislante de nylon, estañado y con temperatura nominal de 105 °C, suministrado en versiones de lengüeta macho, receptáculo hembra y funda bandera. La conexión se realiza únicamente por engaste, sin soldadura ni estaño en la unión, y la funda cubre el barril y la entrada del aislamiento.

Una unión soldada en un arnés de hilos absorbe estaño dentro del haz y crea una sección dura y frágil justo donde el conductor flexiona. El TM03 engarza: el barril se deforma sobre el haz de hilos y la funda de nylon recibe la flexión por detrás. El latón conserva la geometría de la lengüeta bajo acoplamientos repetidos mejor que el cobre recocido, y el cuerpo bandera gira la salida 90 grados para que el conductor pueda salir de un gabinete poco profundo.

Los tres estilos de cuerpo distinguen al TM03 del resto de la serie. El TM01 es un anillo de ojo cerrado, el TM02 una horquilla abierta sin aislamiento y el TM04 un terminal de pin; el TM03 es el único que reúne cuerpos macho, hembra y bandera en una sola serie, lo que permite que un mismo arnés use una herramienta de engaste y un sistema de funda comunes en las tres uniones.

Características principales

1. Cuerpo de latón estañado, que mantiene las dimensiones de lengüeta y receptáculo tras ciclos repetidos de acoplamiento mejor que el cobre recocido.

2. Funda de nylon para 105 °C, que cubre el barril y la entrada del aislamiento para que la carga de flexión no pase por el engaste.

3. Tres estilos de cuerpo en una serie —lengüeta macho, receptáculo hembra y funda bandera— sobre un sistema común de engaste y funda.

4. Conexión solo por engaste, sin soldadura ni estaño, lo que mantiene el haz de hilos recocido en la unión y el ciclo libre de calor.

5. El cuerpo bandera gira la salida del conductor 90 grados, para terminales apoyados contra una pared o bajo una tapa baja donde una lengüeta recta no entra.

6. El acoplamiento por presión de los cuerpos macho y hembra permite abrir una unión para servicio sin cortar el conductor.

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-TM03
Tipo de productoTerminal aislado macho / hembra / bandera
MaterialLatón
FundaNylon
Temperatura nominal105 °C
Tratamiento superficialEstañado
Tipos de terminalMacho, hembra, funda bandera
InstalaciónConexión por engaste, sin soldadura
Forma de suministroTira portadora

Aplicaciones

— Cableado de paneles de control: uniones por presión macho y hembra en relés, contactores y adaptadores de borne en gabinetes de 105 °C.

— Arneses de electrodomésticos: terminales bandera en resistencias e interruptores donde el conductor debe salir en ángulo recto respecto a la lengüeta.

— Circuitos automotrices de baja tensión: pares macho y hembra en lámparas, motores y sensores que se desconectan para servicio.

— Batería y distribución de potencia: uniones de lengüeta macho en portafusibles y bloques de distribución dentro de gabinetes poco profundos.

— Alimentación de bombas, ventiladores y solenoides: terminaciones de funda bandera donde el terminal queda contra la pared de una carcasa sin espacio recto.
