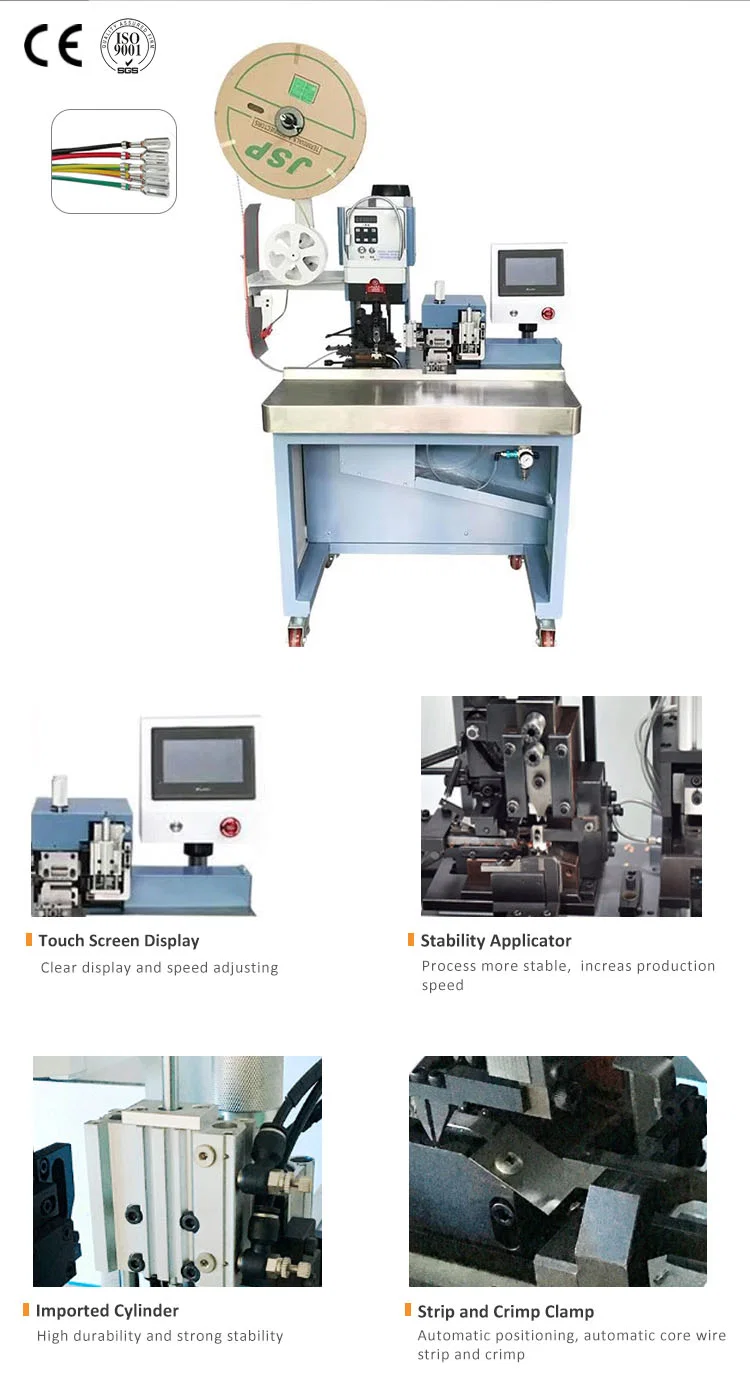

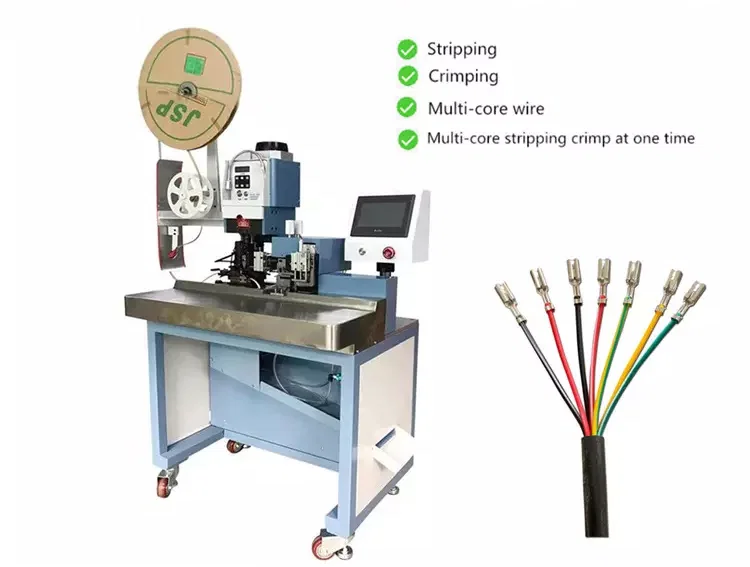

La WPM-32 pela la funda exterior de cable multipolar y plano de 1.3 a 32 mm de diámetro exterior, separa de 2 a 20 conductores interiores en el rango 30 a 16 AWG y engarza una puntera en cada conductor en el mismo ciclo. La producción nominal es de 3600 pcs/h en longitudes repetidas.

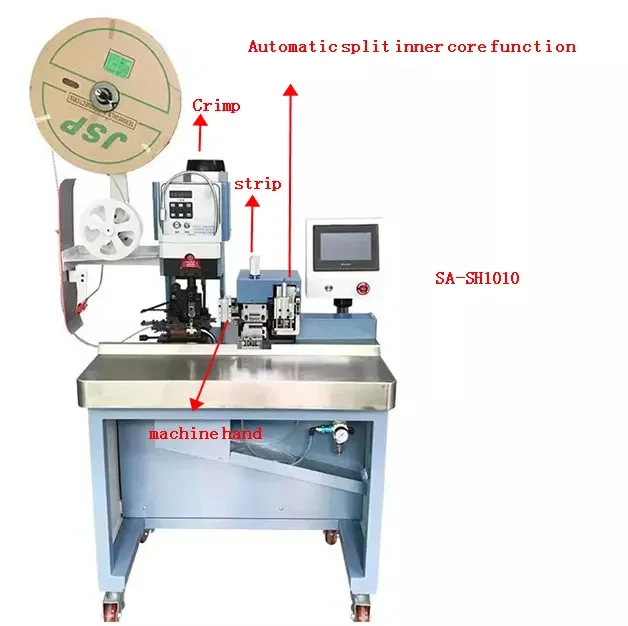

El fallo habitual en cable multipolar es aplicar una sola profundidad de cuchilla a conductores de distintos calibres: el ajuste que corta limpiamente la funda en un conductor muerde los hilos en el siguiente. La WPM-32 sujeta el cable una sola vez y completa el pelado de funda, el pelado de conductores y el engarce de puntera sin soltarlo, con 1.5 T aplicadas en la carrera de engarce para que todos los conductores queden a la misma altura de engarce. La bobina corre sobre el desbobinador superior, que mantiene la contrapresión fuera de la alimentación.
La WPM-32 y la WPM-555 dividen el trabajo multipolar según la estrategia de terminal. La WPM-555 se limita a cable con funda de 3 y 4 conductores, pero coloca un terminal distinto en cada conductor, con desfases de hasta 200 mm entre conductores. La WPM-32 cubre un rango de cable más amplio y hasta 20 conductores con un solo tipo de puntera en todos, a 3600 pcs/h. Los terminales mezclados por conductor corresponden a la WPM-555; el trabajo de punteras en volumen sobre cable multipolar y plano corresponde a la WPM-32.
Características principales
1. Diámetro exterior de cable de 1.3-32 mm y rango de conductor de 30-16 AWG en una sola máquina, que cubre cable de 2 a 20 conductores y también cable plano.
2. Fuerza de engaste de 1.5 T en una sola carrera, de modo que todos los conductores de un cable reciben la misma altura de engarce en lugar de engarzarse uno a uno.
3. Producción nominal de 3600 pcs/h, con la bobina de cable sobre el desbobinador superior para mantener constante la tensión de alimentación durante la tirada.
4. El pelado de funda, el pelado de conductores y el engarce de puntera se ejecutan en una pasada con el cable sujeto una sola vez, lo que elimina el reposicionamiento entre estaciones.
5. Accionamiento de 750 W con suministro de 110/220 V, 50-60 Hz, e interfaz de pantalla táctil para ajustar ciclo y posición.
6. Bastidor de 800 x 600 x 1250 mm sobre ruedas, 145 kg netos, de modo que la máquina puede reubicarse entre líneas sin cimentación fija.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-32 |
|---|
| Tipo de máquina | Pelado de cable multipolar y engarce de punteras automático |
|---|
| Tipo de cable | Cable multipolar, cable plano |
|---|
| Diámetro exterior del cable | 1.3-32 mm (0.052-1.259 in) |
|---|
| Sección del conductor | 30-16 AWG |
|---|
| Número de conductores | 2-20 |
|---|
| Fuerza de engaste | 1.5 T |
|---|
| Productividad | 3600 pcs/h |
|---|
| Alimentación | 110 / 220 V, 50-60 Hz |
|---|
| Potencia | 750 W |
|---|
| Dimensiones | 800 x 600 x 1250 mm (31.50 x 23.62 x 49.21 in) |
|---|
| Peso neto | 145 kg (319.67 lb) |
|---|
Aplicaciones

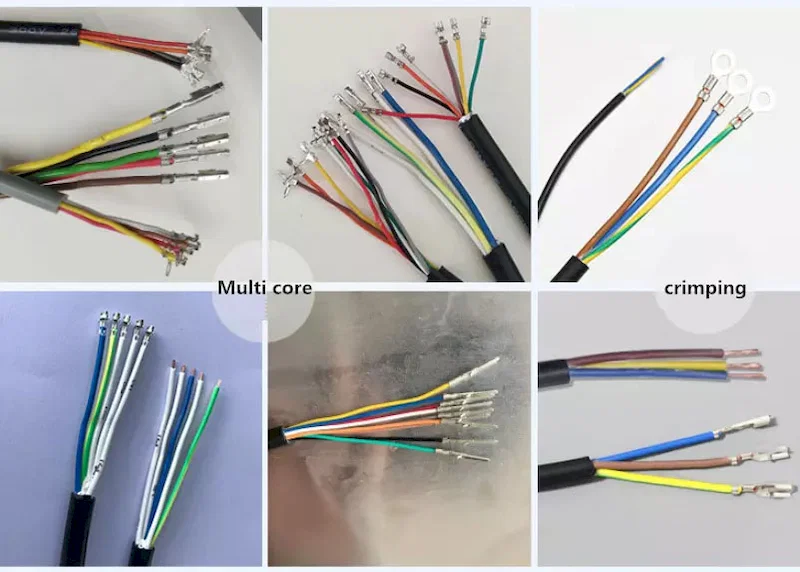

— Fabricación de cuadros de control: cable de control de 2 a 20 conductores, con la funda pelada y cada conductor con puntera antes de la conexión al borne.
— Arnés de cableado de aparatos: cableado interno plano y multipolar de 30-16 AWG, una puntera por conductor en un solo ciclo.
— Tableros de distribución y maniobra: cable de potencia y de señal de hasta 32 mm de diámetro exterior, cortado a medida con punteras montadas.
— Cuadros de automatización y robótica: cable multipolar con la funda exterior retirada y los conductores preparados para bornes de inserción directa.
— Mazos de control de ascensor y climatización: tiradas largas y repetidas a 3600 pcs/h, donde la uniformidad del engarce entre conductores importa más que la variedad de terminales.
