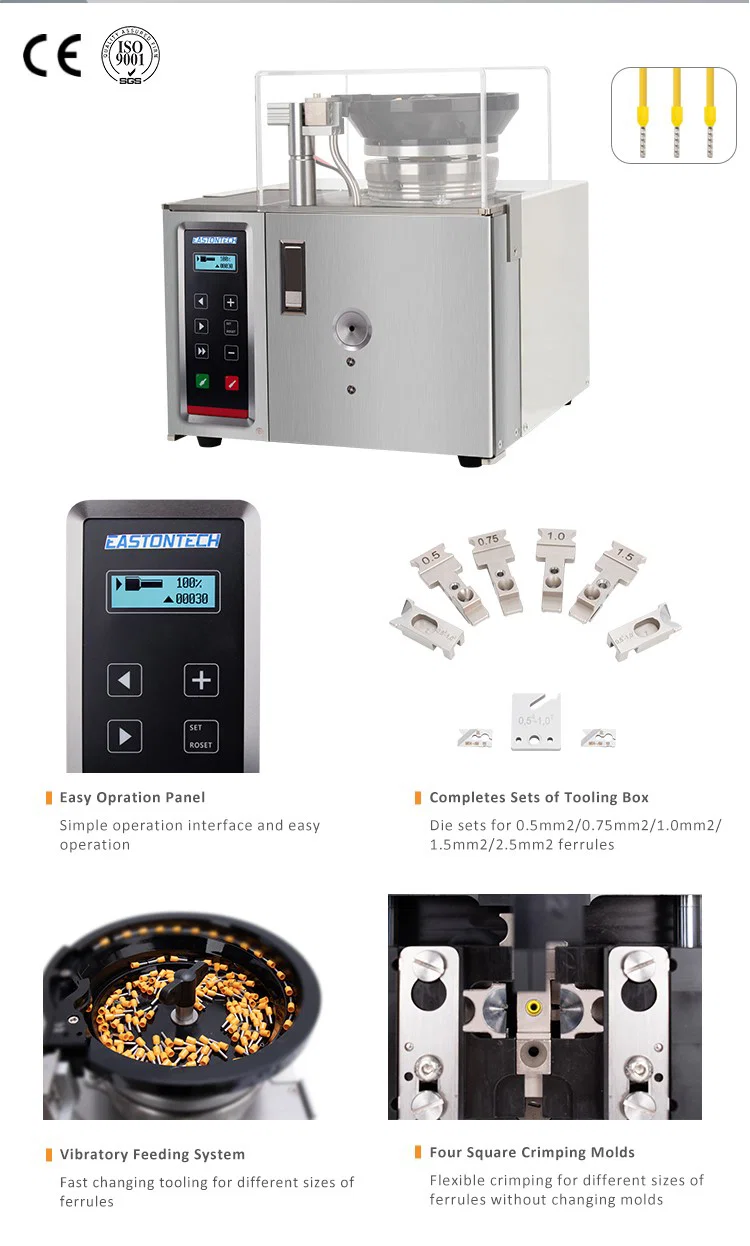

La WPM-KAC05B pela y engarza punteras tubulares sueltas en cable de 0.5-4 mm² en un solo ciclo de 1.5 s. Las punteras se cargan a granel en una placa vibratoria, se orientan y se alimentan a la estación de engaste, y la máquina retira 8-12 mm de aislamiento antes de que cierre el cabezal.
Las punteras sueltas deben tomarse, orientarse y sostenerse a mano antes del engaste, y las herramientas manuales producen un engaste que varía con la fuerza aplicada. En la KAC05B la placa vibratoria realiza la orientación y los dos troqueles cierran horizontalmente desde la izquierda y la derecha en paralelo, de modo que el cañón se comprime por ambos lados a la vez y permanece centrado en el conductor. La longitud de pelado se ajusta en la pantalla táctil, lo que mantiene constante la longitud del conductor dentro del cañón pieza a pieza.
Frente a la semiautomática WPM-5-40, la KAC05B es más rápida con 1.5 s frente a 2.5 s y no requiere alimentación manual de la puntera, a cambio de un tazón que debe ajustarse a cada medida. La 5-40 sigue siendo la opción cuando la medida de puntera cambia varias veces al día.
Características principales
1. Ciclo: 1.5 s por extremo de cable, pelado y engaste en un solo índice
2. Rango de cable: BVR rígido de 0.5-4 mm², cable flexible de 0.5-2.5 mm²
3. Longitud de pelado: 8-12 mm, ajustada en la pantalla táctil
4. Alimentación de terminales: placa vibratoria con protección de acrílico transparente sobre el tazón
5. Engaste: troqueles izquierdo y derecho que cierran horizontalmente en paralelo, centrando el cañón de la puntera en el conductor
6. Bastidor: carcasa de acero inoxidable de 42×40×39 cm, 30 kg, con el panel de control en el frente izquierdo y el tazón y el cabezal de engaste en la parte superior
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-KAC05B |
|---|
| Tipo de máquina | Máquina engarzadora automática de terminales sueltos |
|---|
| Medida de cable procesable | 0.5-4 mm² |
|---|
| Cable compatible | BVR rígido de 0.5-4 mm², cable flexible de 0.5-2.5 mm² |
|---|
| Longitud de pelado | 8-12 mm |
|---|
| Tiempo de ciclo | 1.5 s |
|---|
| Suministro de terminales | Alimentación por placa vibratoria |
|---|
| Método de engaste | Engaste horizontal paralelo izquierdo y derecho |
|---|
| Método de control | Pantalla táctil, control electrónico, control neumático |
|---|
| Presión de trabajo | 0.3-0.8 MPa |
|---|
| Alimentación | AC220 V, 50 Hz |
|---|
| Temperatura de trabajo | -10 a 40 °C |
|---|
| Dimensiones | 42×40×39 cm |
|---|
| Peso | 30 kg |
|---|

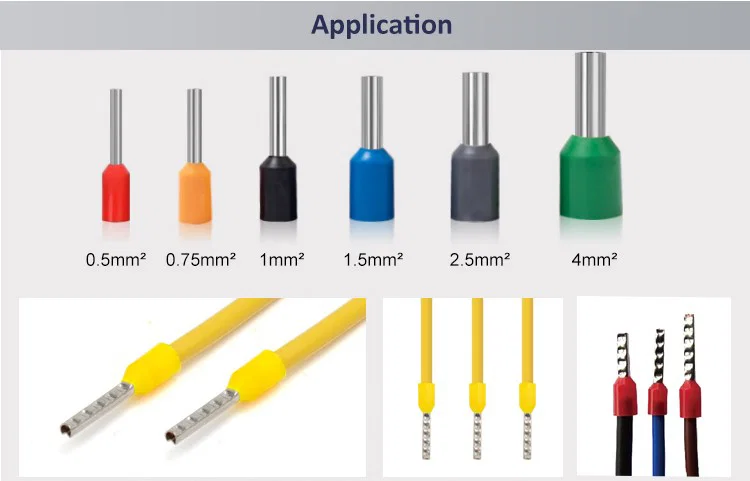

Aplicaciones
— Cableado de tableros de control y distribución: BVR de 0.5-4 mm² con punteras sueltas, engaste antes del ensamble del terminal
— Tableros de fabricantes de máquinas: cable flexible multipolar hacia bornes de resorte y de tornillo
— Arnés de electrodomésticos: cable flexible de 0.5-2.5 mm² con punteras aisladas en las entradas de conector
— Ensambles de iluminación y fuentes de alimentación: conductores de 1.0-4 mm² hacia borneras enchufables
— Trabajo de punteras en volumen, donde una medida se mantiene durante horas y el tazón puede quedar dedicado
