La WPM-5-40 es una máquina semiautomática que pela, torsiona y engarza punteras preaisladas en cable BVR de 0.5 a 4.0 mm², a 2.5 s por terminal. El engaste es cuadrilateral y lo forma un cabezal neumático bajo control electrónico; el ciclo se inicia con el disparo automático o con el mando manual del HMI.
Los alicates de engaste manual dependen de la fuerza de la mano, por lo que la altura de engaste varía a lo largo del turno y una puntera floja solo se detecta en el ensayo de tracción. En la 5-40 el cabezal cierra a una profundidad definida en los cuatro lados del cañón, y el aire que lo impulsa se regula en 0.6-0.8 MPa en lugar de ajustarse con la mano del operador. El aislamiento se retira dentro del mismo ciclo, de modo que el extremo de los hilos no se manipula dos veces.
La WPM-KAC05B es la alternativa totalmente automática: toma punteras sueltas de un tazón vibratorio y ejecuta un ciclo de 1.5 s en cable rígido de 0.5-4 mm² y flexible de 0.5-2.5 mm². La 5-40 conviene a talleres que cambian de medida de puntera varias veces al día, ya que el operador presenta el cable y no hay que reajustar un tazón para cada medida.
Características principales
1. Tiempo de ciclo: 2.5 s por terminal, con pelado, torsión y engaste dentro del mismo ciclo
2. Forma de engaste: cuadrilateral, con cierre en los 4 lados del cañón de la puntera en lugar de dos

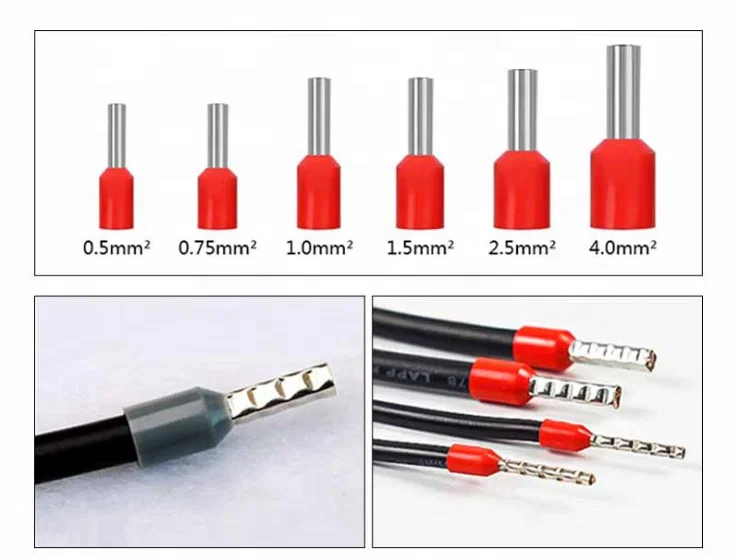

3. Rango de cable: BVR de 0.5, 0.75, 1.0, 1.5, 2.5 y 4.0 mm²
4. Neumática: suministro de 0.6-0.8 MPa con dos manómetros en el panel frontal, uno para el circuito de engaste y otro para el de avance
5. Control: pantalla táctil HMI con control electrónico y neumático; disparo automático u operación manual
6. Gabinete: carcasa de acero de 350×450×400 mm, 40 kg, con la parada de emergencia en la parte superior izquierda del panel
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-5-40 |
|---|
| Tipo de máquina | Máquina semiautomática de pelado y engaste de punteras |
|---|
| Cable compatible | BVR 0.5, 0.75, 1.0, 1.5, 2.5, 4.0 mm² |
|---|
| Forma de engaste | Engaste cuadrilateral |
|---|
| Tiempo de ciclo | 2.5 s |
|---|
| Método de control | HMI, control electrónico, control neumático |
|---|
| Modo de operación | Disparo automático / manual |
|---|
| Presión de aire | 0.6-0.8 MPa |
|---|
| Alimentación | AC220 V, 50/60 Hz |
|---|
| Temperatura de operación | 10-25 °C |
|---|
| Humedad de trabajo | 30-80 %RH |
|---|
| Dimensiones | 350×450×400 mm |
|---|
| Peso | 40 kg |
|---|
Aplicaciones
— Ensamble de tableros de control: BVR de 0.5-4 mm² con punteras codificadas por color, engaste antes del cableado de borneras
— Tableros de máquinas herramienta y equipos de envasado: cable flexible multipolar, engaste de punteras en bornes de PLC y relé
— Arnés de electrodomésticos y climatización: conductores de 0.5-2.5 mm² que entran en borneras enchufables
— Cableado de tableros ferroviarios y de señalización: punteras en cable de 1.0-4.0 mm² sobre rieles de bornes
— Talleres de tableros que trabajan con práctica de punteras en cable de 0.5-4 mm², donde la altura de engaste debe ser repetible en todo el lote
