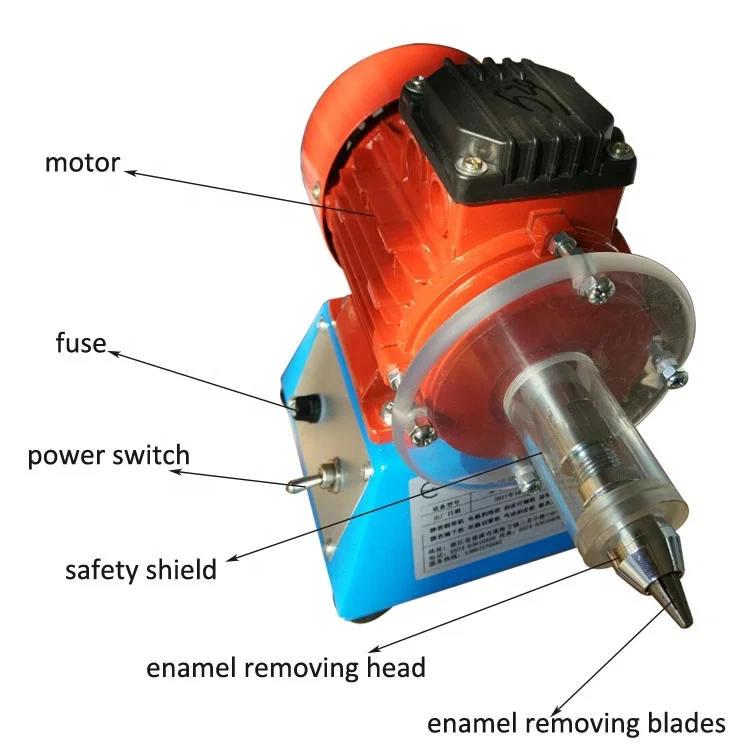

La WPM-02A retira el esmalte de alambre de cobre delgado. El cabezal lleva cuatro cuchillas de acero tungsteno en disposición centrípeta, y la abertura se ajusta con un tornillo giratorio según el alambre a procesar. Una protección transparente cubre el cabezal, y la unidad está pensada para el retiro general de esmalte en un rango de medidas de alambre delgado.
En alambre esmaltado fino, la falla habitual es que la cuchilla muerda el cobre porque la abertura quedó ajustada para un calibre mayor. Las cuatro cuchillas cierran de forma uniforme sobre la circunferencia, de modo que el esmalte se corta y no se aplasta, y el diámetro se regula en el tornillo antes de presentar el alambre. La protección mantiene las manos lejos del cabezal en giro mientras el alambre se alimenta a mano.

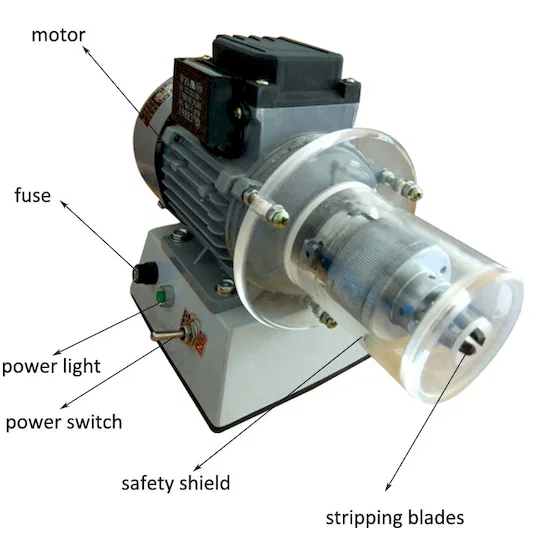

La WPM-6P lleva el mismo cabezal centrípeto de cuatro varillas para alambre esmaltado grueso de hasta 5 mm; la 02A es la unidad para alambre delgado de ese par. La WPM-680B retira el esmalte con cepillo de alambre de acero en 0.14-1.33 mm, y la manual WPM-0316 cubre 0.3-2.5 mm donde el alambre no puede llevarse a una mesa.
Características principales
1. Cabezal: conjunto centrípeto de 4 cuchillas en acero tungsteno
2. Ajuste: tornillo giratorio que modifica la abertura de cuchillas para cada diámetro de alambre
3. Seguridad: protección transparente alrededor del cabezal, con alimentación manual del alambre por el frente
4. Disposición: motor vertical sobre base fundida, cabezal en la punta y libre de la carcasa del motor para poder presentar extremos cortos
5. Aplicación: retiro de esmalte en alambre de cobre delgado antes de soldadura, brazing o engaste de terminales
6. Mantenimiento: el cabezal queda delante del motor, por lo que se accede a las cuchillas sin desmontar el accionamiento
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-02A |
|---|
| Tipo de máquina | Máquina automática peladora de esmalte en alambre de cobre |
|---|
| Tipo de alambre | Alambre de cobre delgado |
|---|
| Material de la cuchilla | Acero tungsteno |
|---|
| Configuración de cuchillas | Cabezal centrípeto de cuatro cuchillas |
|---|
| Método de ajuste | Tornillo giratorio para ajuste de diámetro |
|---|
| Elemento de seguridad | Protección de seguridad |
|---|
| Aplicación | Retiro de esmalte en alambre de cobre delgado |
|---|
Aplicaciones
— Bobinado de motores pequeños y bobinas de relé: cobre esmaltado delgado, retiro de esmalte antes de soldar la salida
— Ensamble de bobinas de sensores e instrumentos: alambre magnético delgado, pelado en el terminal
— Bobinado primario de transformadores: cobre fino, retiro de esmalte antes del estañado
— Producción de balastos electrónicos e inductores pequeños: pelado en la unión de pines
— Mesas de rebobinado y reparación que trabajan alambre esmaltado fino a mano
