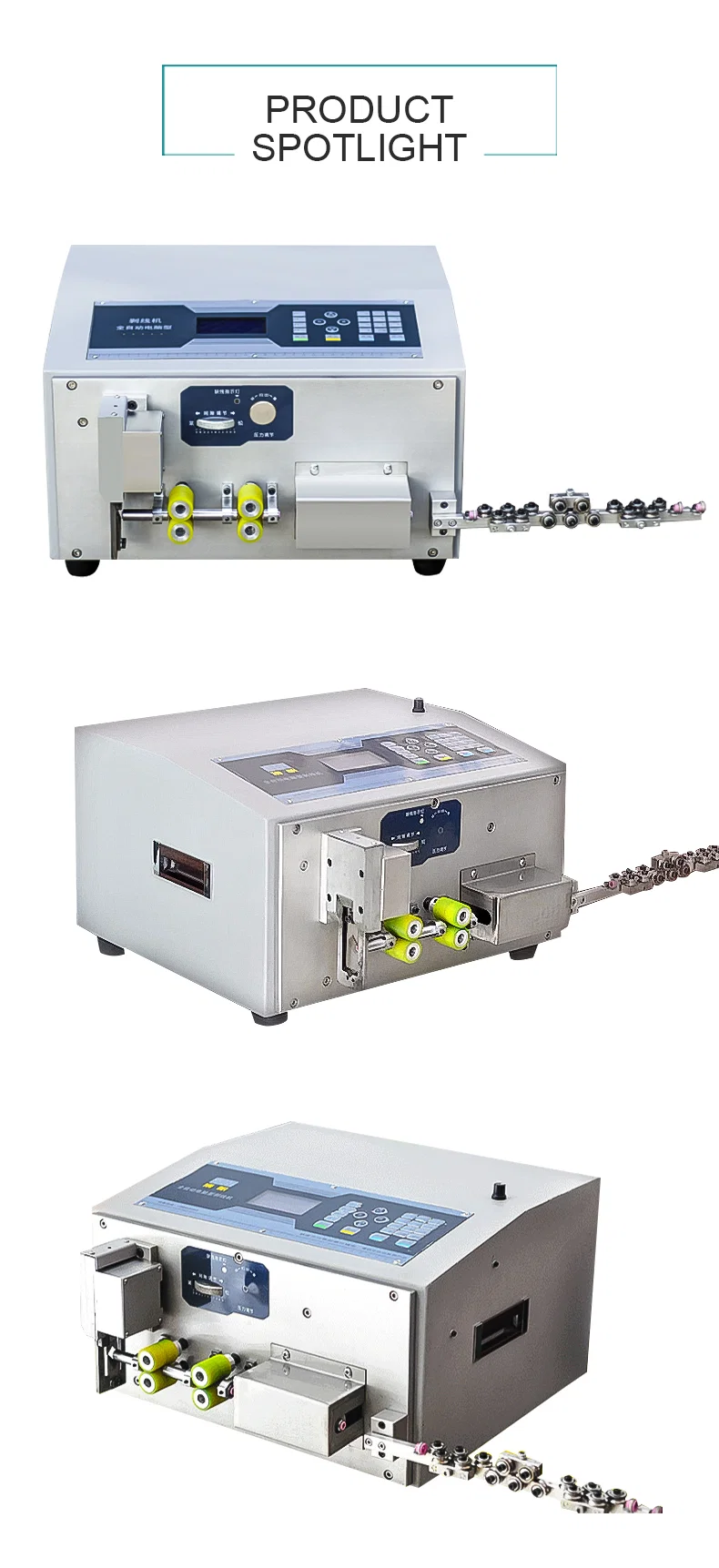

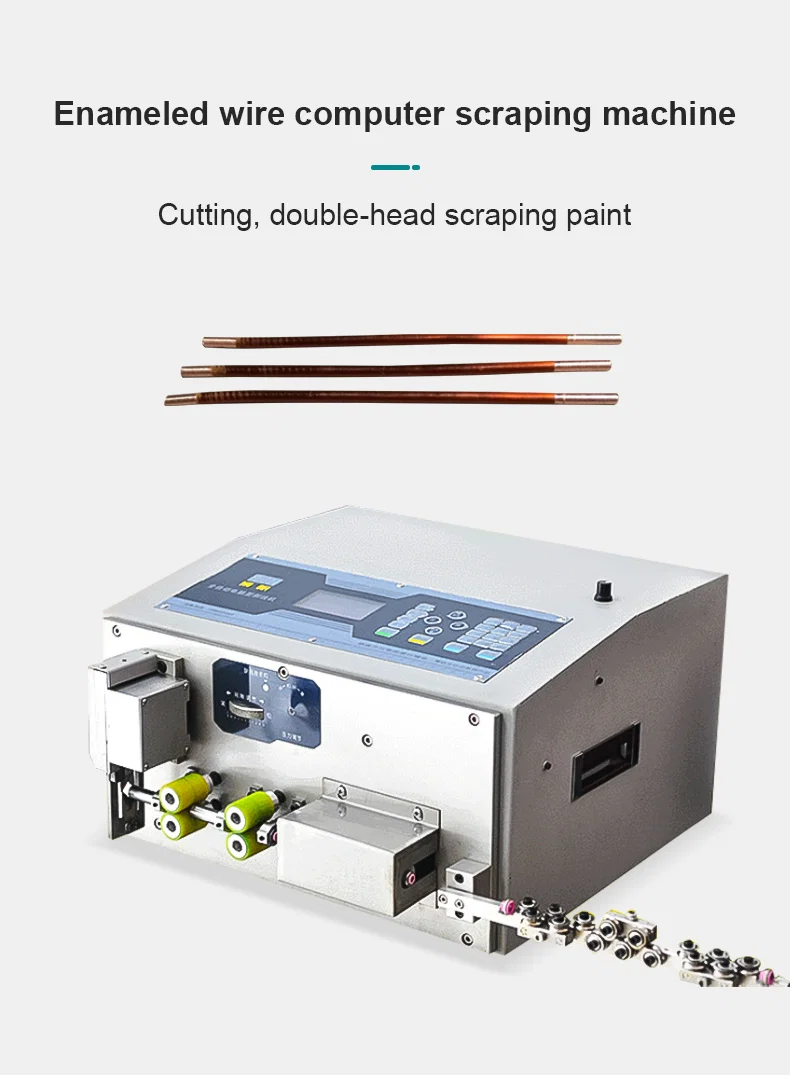

La WPM-1-6 retira la película de esmalte de hilo de cobre esmaltado de 1-6 mm² en una longitud ajustable de 1-60 mm y después corta el hilo a medida, todo desde el mismo programa de PLC. La tolerancia de corte se declara como (0,2 +/-0,002L) mm, la cuchilla es de acero blanco y la máquina mide 430 x 450 x 250 mm con 30 kg a AC 220 V y una potencia de trabajo de 200-350 W.

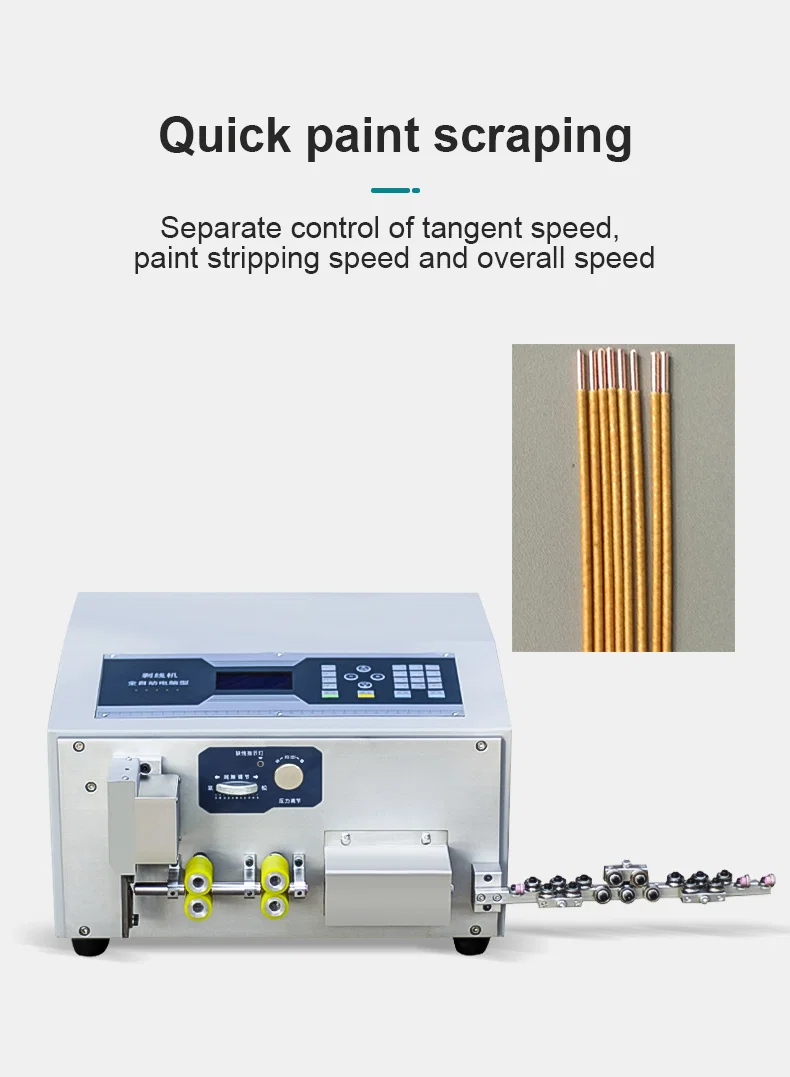

El hilo esmaltado no se pela como un cable aislado: la película está adherida al cobre y debe retirarse sin reducir la sección del conductor, porque un corte de unas centésimas de milímetro se convierte en un punto caliente en un bobinado. La cuchilla de acero blanco cierra sobre el hilo con la carrera programada y separa la película a lo largo de la longitud ajustada, mientras la fórmula de tolerancia mantiene la longitud pelada entre piezas. El hilo entra y sale sobre rodillos de avance contra un enderezador, de modo que el conductor llega al cabezal en el eje y no inclinado.
Trabaja conductor esmaltado macizo, no cable multifilar. La WPM-0.5-10MM2 es la peladora general de funda para cable de 0,5-10 mm y la WPM-5-150MM2 corta BVR de 5-150 mm² sin pelar; la 1-6 es la que retira una película adherida del propio cobre.
Características principales

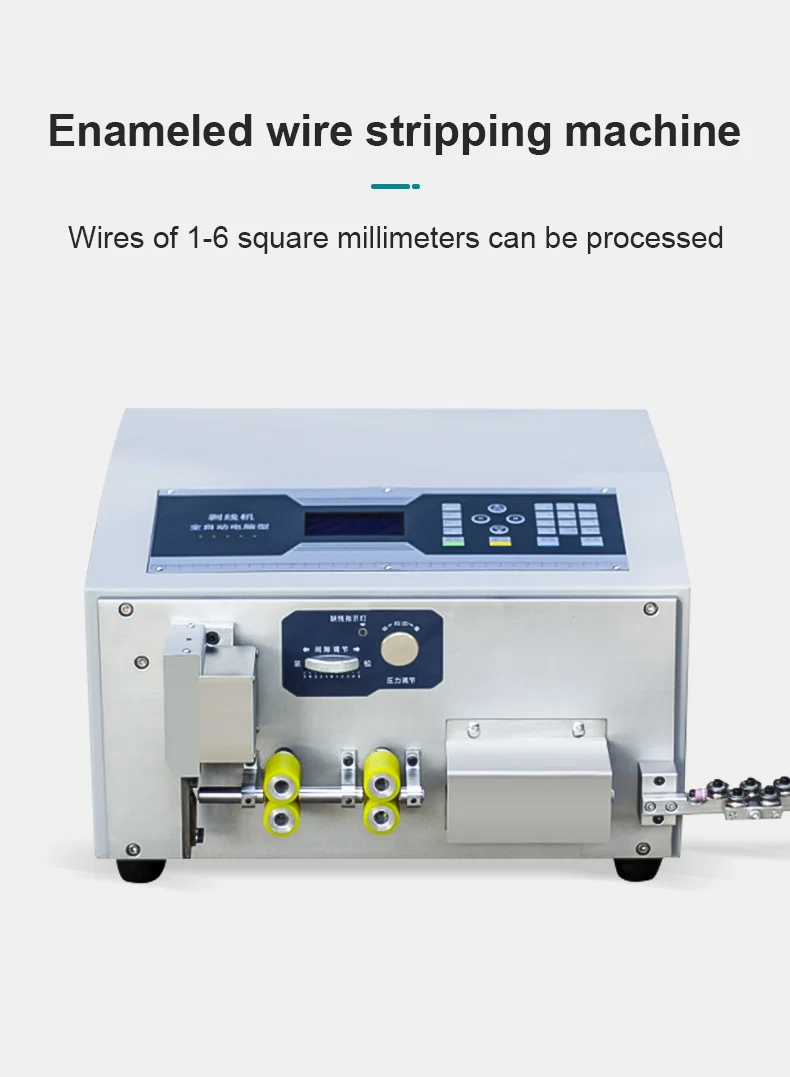

1. Rango de 1-6 mm², que cubre el hilo de bobinado usado desde pequeños transformadores hasta derivaciones de motor en un solo cabezal.
2. Longitud de pelado de 1-60 mm ajustada en el PLC, de modo que una preparación corta de borne y una exposición larga de hilo comparten el mismo ajuste.
3. Tolerancia de corte de (0,2 +/-0,002L) mm, que mantiene la longitud pelada constante en un lote en lugar de desplazarse con el desgaste de la cuchilla.
4. La cuchilla de acero blanco separa la película de esmalte a lo largo del hilo en vez de quemarla, por lo que no queda residuo de carbón sobre el cobre antes del estañado.

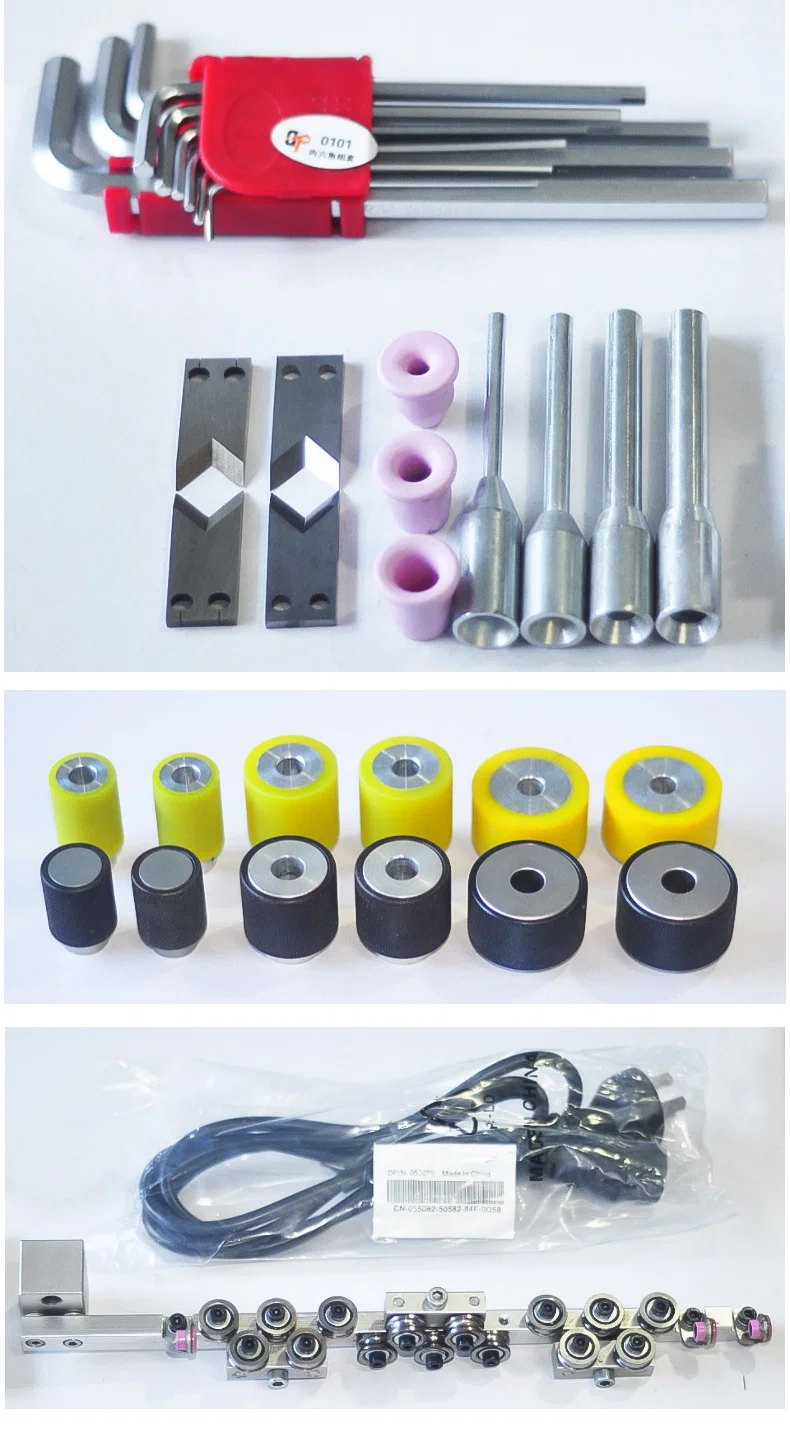

5. Los rodillos de avance y un enderezador de rodillos llevan el hilo al cabezal en el eje, lo que evita que un conductor rectangular o redondo trepe por la cuchilla.

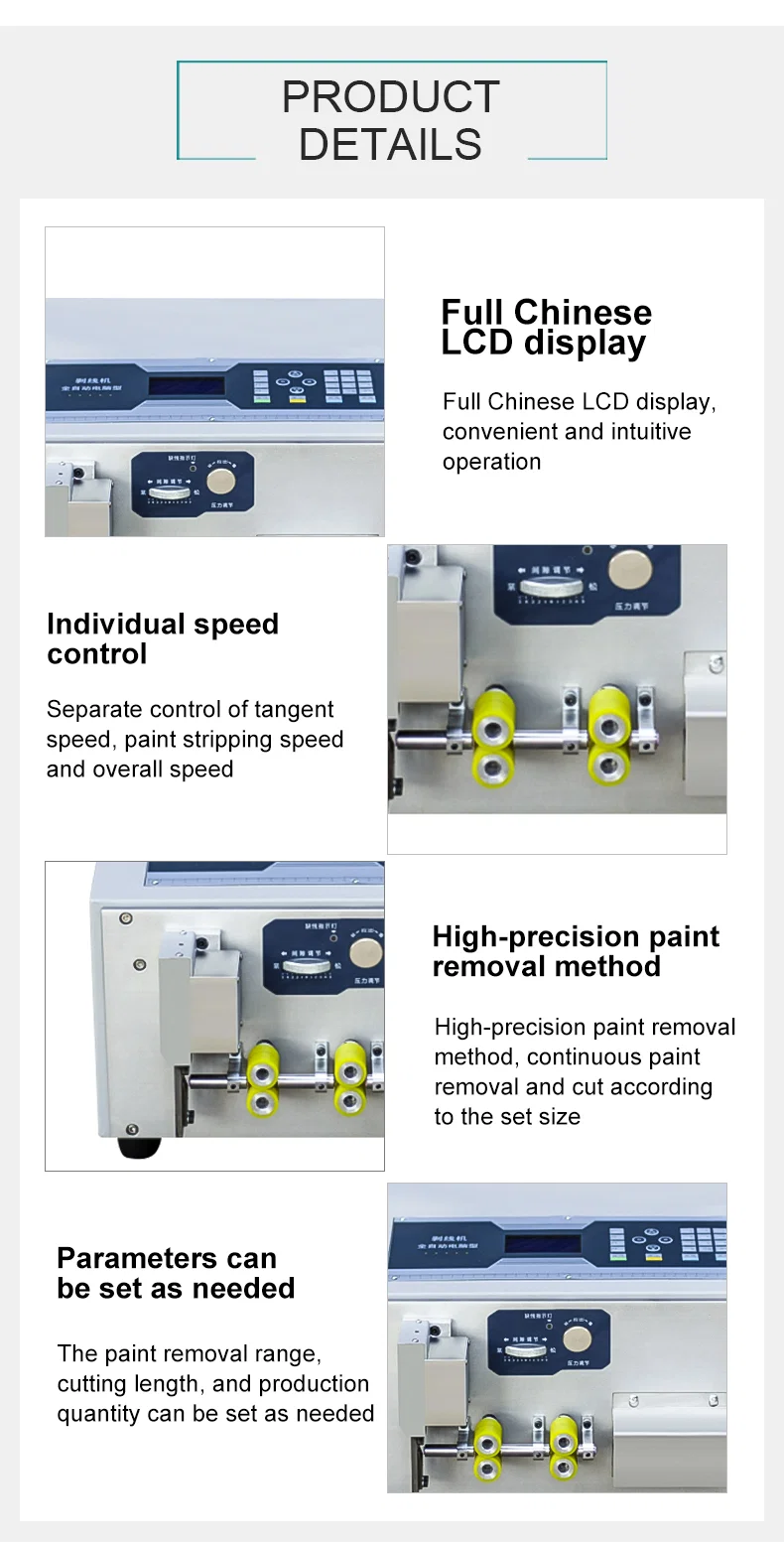

6. Control por PLC con teclado y visor en el panel superior que almacena longitud de pelado, longitud de corte y cantidad por trabajo, en una estructura de banco de 30 kg y 430 x 450 x 250 mm a AC 220 V y 200-350 W.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-1-6 |
|---|
| Tipo de máquina | Máquina automática de pelado y corte de hilo esmaltado |
|---|
| Rango de sección | 1-6 mm² |
|---|
| Dimensiones | 430 x 450 x 250 mm |
|---|
| Peso | 30 kg |
|---|
| Alimentación | AC 220 V |
|---|
| Potencia de trabajo | 200-350 W |
|---|
| Longitud de pelado | 1-60 mm |
|---|
| Tolerancia de corte | (0,2 +/-0,002L) mm |
|---|
| Material de la cuchilla | Acero blanco |
|---|
| Longitud de corte | 10 m |
|---|
| Componentes principales | PLC, interfaz en inglés |
|---|
| Manejo del cable | Rodillos de avance con enderezador de rodillos |
|---|
Aplicaciones

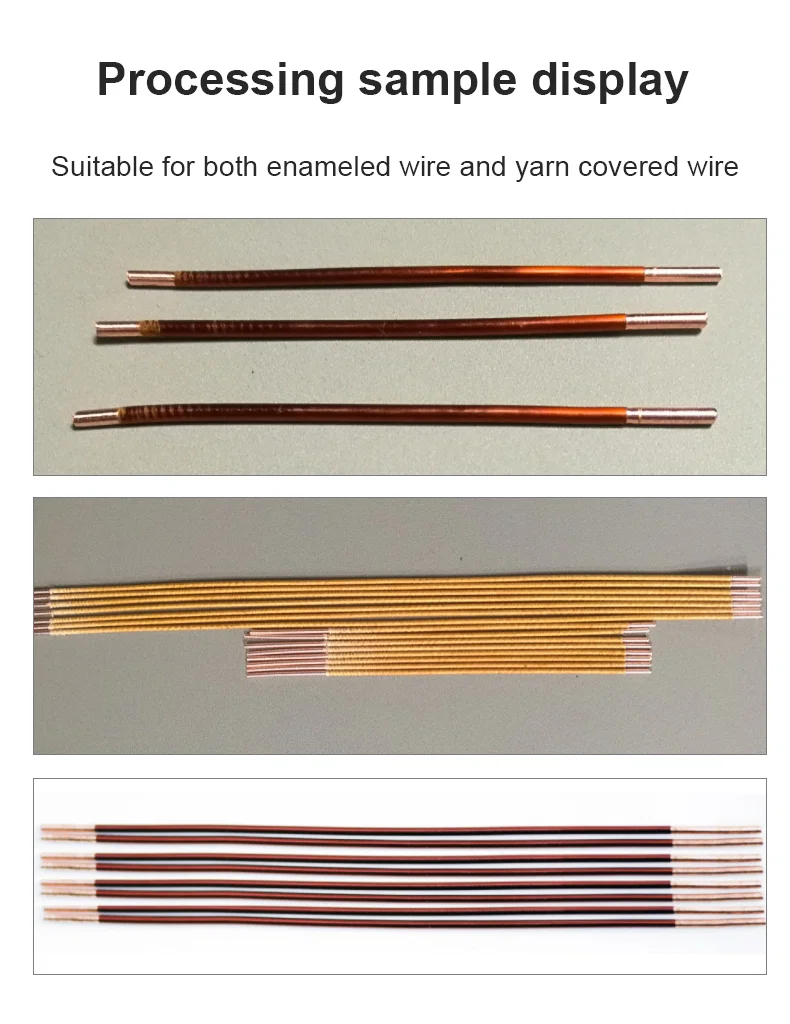

— Bobinados de motor y transformador: cobre esmaltado de 1-6 mm² pelado en el extremo antes de colocar un borne o un empalme.
— Inductores, choques y filtros EMI: hilo esmaltado cortado a medida y pelado 1-60 mm en una pasada en el banco de bobinado.
— Fabricación de fuentes y adaptadores: extremos pelados sin quemar, de modo que no queda carbón atrapado bajo la unión soldada.
— Derivaciones de motor de electrodoméstico: conductor esmaltado rectangular y redondo preparado para engaste donde la película debe retirarse por completo en la zona de engaste.
— Producción de bobinas y solenoides: hilo medido a una longitud de corte de 10 m y pelado en ambos extremos para una tirada de bobinado continua.
