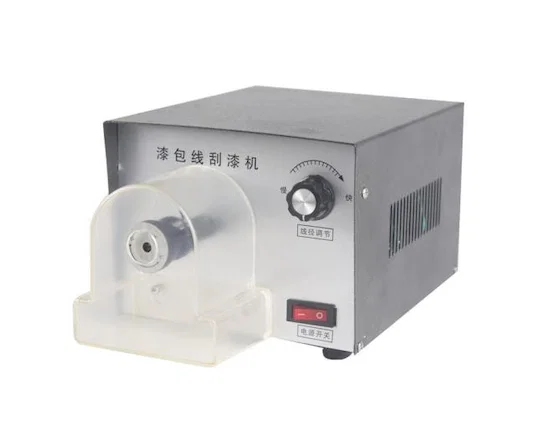

La WPM-550 es una peladora motorizada de sobremesa que elimina la película de esmalte o barniz del alambre de cobre y aluminio de 0.3 mm a 4.0 mm de diámetro, con una longitud de pelado de 3 mm a 30 mm. Funciona con un motor de 100 W a AC 110 V o 220 V, 50/60 Hz, mide 270 x 170 x 130 mm y pesa 3.5 kg, por lo que se sitúa en el banco de bobinado al alcance del brazo.
Raspar el extremo de un alambre magneto con cuchilla o papel abrasivo elimina la película de forma irregular y con frecuencia rebaja el cobre subyacente, lo que modifica la sección del alambre en la unión. En la WPM-550 el extremo se presenta a un cabezal abrasivo giratorio protegido por un resguardo transparente: el cabezal elimina la película sin que ninguna cuchilla cierre sobre el conductor, y el dial graduado de velocidad se ajusta para alambre magneto de 0.3 mm o para material de 4.0 mm.
No es una peladora de uso general. Trabaja solo sobre película de esmalte, sin cierre de cuchilla y sin trenzado, por lo que el unipolar con aislamiento de PVC corresponde a la WPM-200 y el cable con funda o plano a la JW-ST03. La WPM-550 es la única unidad de este grupo que llega hasta alambre magneto desnudo de 0.3 mm.
Características principales
1. Rango de 0.3-4.0 mm, que cubre el alambre magneto fino de bobinas y relés y también material de bobinado de 4.0 mm.
2. Longitud de pelado ajustable de 3 mm a 30 mm, suficiente para un cañón de borne o un empalme trenzado.
3. Accionamiento electromotriz de tipo mesa con dial graduado, de modo que la velocidad del cabezal se ajusta al diámetro del alambre en lugar de ser fija.
4. Resguardo transparente sobre el cabezal de pelado que mantiene las manos fuera del abrasivo giratorio y retiene la película desprendida.
5. Motor de 100 W a AC 110 V o 220 V, 50/60 Hz, de modo que una misma unidad funciona con cualquiera de las dos alimentaciones monofásicas.
6. 3.5 kg en una carcasa de 270 x 170 x 130 mm, lo bastante ligera para trasladarla entre el banco de bobinado y el de reparación.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-550 |
|---|
| Tipo de máquina | Peladora de alambre esmaltado de sobremesa, electromotriz |
|---|
| Diámetro del conductor | 0.3-4.0 mm |
|---|
| Longitud de pelado | 3-30 mm |
|---|
| Ajuste de velocidad | Tipo mesa, electromotriz, dial graduado |
|---|
| Conexión eléctrica | AC 220 V / 110 V, 50/60 Hz, 100 W |
|---|
| Dimensiones | 270 x 170 x 130 mm |
|---|
| Peso | 3.5 kg |
|---|
Aplicaciones
— Rebobinado de motores y generadores: eliminación del esmalte en alambre magneto antes de empalmar conductores.
— Producción de transformadores e inductores: pelado de película en extremos de cobre esmaltado antes de la conexión.
— Bobinas de relés y contactores: limpieza de película en colas de alambre fino antes de soldar a los pines.
— Reparación de motores de electrodomésticos: pelado del conductor de salida en motores de ventilador y bomba antes del reborneado.
— Montaje de altavoces y actuadores: eliminación del esmalte en conductores de bobina móvil y de pequeños actuadores.
