Bobinadora y atadora automática de cable 6 m WPM-81

📅 2025-04-25 👁️ 1,175
  • Modelo del producto: WPM-81

  • Especificaciones

    Modelo: WPM-81
    Tipo de máquina: Máquina de bobinado y atado completamente automática
    Tipo de alambre/cable: AC, DC, USB, etc.
    Diámetro exterior del cable: ≤ 6.2 mm
    Distancia de la pieza de bobinado: 70 - 200 mm
    Longitud de bobinado: ≤ 6 m
    Diámetro exterior de atado ajustable: ≤ 55 mm
    Longitud de la cabeza del cable: 0 - 130 mm
    Longitud de la cola del cable: > 0 mm
  • Solicitar presupuesto ahora

La WPM-81 bobina y ata el cable hasta obtener un mazo terminado en un solo ciclo. Admite cable AC, DC y USB de hasta 6.2 mm de diámetro exterior, fija el ancho del mazo con una distancia de bobinado de 70-200 mm y trabaja longitudes de hasta 6 m, con la brida cerrando hasta 55 mm de diámetro exterior.

Atar 6 m de cable a mano exige medir la longitud a ojo, plegarla a un ancho uniforme y sostener la bobina mientras se tensa la brida. La 81 realiza el pliegue y el atado en el mismo ciclo: el operador introduce el extremo del cable, el cabezal bobina al ancho ajustado y aplica la brida, de modo que el ancho del mazo y la posición del atado se repiten pieza a pieza, y un operador puede cargar una segunda máquina mientras la primera ata.

Este modelo se define por su envolvente de bobina y no por una forma fija: 70-200 mm de ancho, 6 m de longitud y una abertura de brida de 55 mm, la mayor del grupo. La 40XL y la 81M3 se limitan a una brida de 20 mm en cable de 4 mm, la 82M admite cable de 10 mm hasta 8 m con brida de 40 mm, y la 83T trabaja tramos rectos de 3-20 m con tres bridas.

Características principales

1. Bobinado y atado totalmente automáticos: el pliegue y el atado se completan en un ciclo y no en dos estaciones.

2. Ancho de mazo de 70-200 mm ajustado en la distancia de bobinado, por lo que un cabezal cubre varios formatos de embalaje.

3. Rango de cable de hasta 6.2 mm de diámetro exterior para AC, DC y USB, incluidos enchufes moldeados.

4. Longitud de cable de hasta 6 m por mazo, con longitud de cabeza de 0-130 mm y cola superior a 0 mm.

5. Brida que cierra hasta 55 mm de diámetro exterior, la mayor abertura del grupo, para mazos multiconductor voluminosos.

6. Velocidad de bobinado ajustable, de modo que un mazo de 6 m y una bobina de 70 mm trabajan dentro del mismo rango de ajuste.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-81
Tipo de máquinaBobinadora y atadora de cable totalmente automática
Tipo de cableAC / DC / USB, etc.
Diámetro exterior del cable≤ 6.2 mm
Distancia de bobinado70 - 200 mm
Longitud de bobinado≤ 6 m
Velocidad de bobinadoAjustable
Diámetro exterior de atado≤ 55 mm
Longitud de cabeza0 - 130 mm
Longitud de cola> 0 mm

Aplicaciones

— Fabricación de cables de alimentación: cables AC de 3-6 m bobinados a un ancho fijo para embalaje en caja.

— Juegos de cable DC: cables de adaptador con enchufe moldeado bobinados sin cargar el cuerpo del enchufe.

— Producción de cable USB: cables de 1-2 m bobinados a un ancho de 70-200 mm antes del embolsado.

— Cableado de aparatos: conductores de arnés interno bobinados antes del subensamblaje en línea.

— Distribución de cable: longitudes cortadas rebobinadas por pedido en lotes de medidas mixtas.

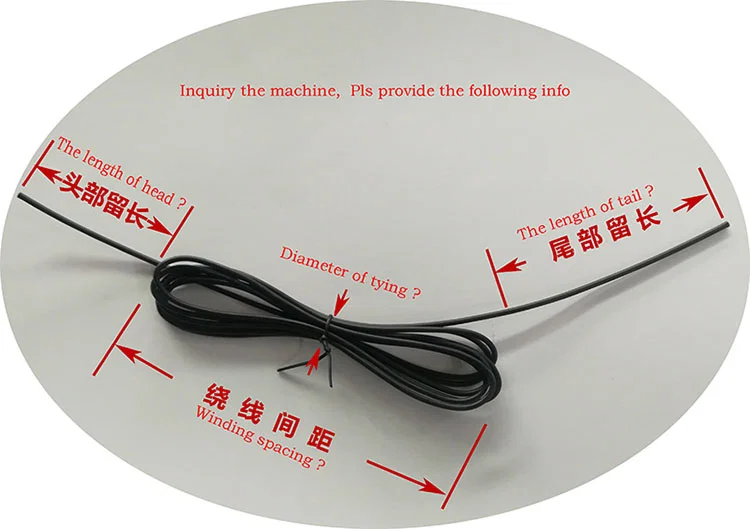

Bobinadora y atadora WPM-81 con marca CE, unidad de bobinado y garra robóticaBobina de cable negra con indicación de longitud de cabeza, longitud de cola y separación de bobinado
