La WPM-40XL bobina cable AC, DC y USB de hasta 4 mm de diámetro exterior en forma de 8 y cierra cada bobina con un solo precinto plástico. El ancho de bobina se ajusta en la parte de bobinado entre 45 y 80 mm, y la bobina terminada admite hasta 3 m de cable según la sección del conductor.
El bobinado manual en un banco produce un número de vueltas y una tensión de precinto distintos en cada pieza, y el operador debe detener el bobinado para tomar un precinto. En la 40XL el número de vueltas, el ancho de bobina y la posición del precinto se ajustan una vez y se repiten: la máquina está calculada para 1800 pcs/h con 1 m de longitud de bobinado y 3 vueltas, por lo que un operador que alimenta los extremos del cable mantiene el cabezal cargado sin tocar la bobina.
Dentro de este rango la 40XL es la unidad de calibre pequeño y bobina corta: cable de 4 mm, 3 m de longitud máxima, 20 mm de diámetro de atado y un pliegue de 45-80 mm, frente a 6.2 mm en la 81M, 10 mm y bobina de 8 m en la 82M, y tramos rectos de 3-20 m en la 83T. Su alimentación de aire de 0.55-0.65 MPa y su entrada de 110/220 V le permiten trabajar desde un banco de montaje estándar.
Características principales
1. Bobinado en forma de 8: el cable se pliega en forma de 8 y se ata una vez, lo que da una bobina plana que se apila sin enredarse en la caja.
2. Ancho de bobina de 45-80 mm fijado por la distancia de la parte de bobinado, de modo que un cabezal cubre varios tamaños de empaque sin nuevos utillajes.
3. Rango de cable de hasta 4 mm de diámetro exterior, que cubre cordones AC, cables DC y conductores USB en el mismo cabezal.
4. Un solo precinto plástico en el centro del pliegue, con longitud de cabeza de cable de 0-130 mm y cola superior a 0 mm.
5. Calculada para 1800 pcs/h con 1 m de longitud de bobinado y 3 vueltas, con ajuste sin escalones de la velocidad de bobinado.
6. Atado neumático a 0.55-0.65 MPa, alimentación 110/220 V 50-60 Hz, potencia inferior a 2000 W, 160 kg sobre un bastidor de 1040 x 720 x 1540 mm.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-40XL |
|---|
| Formas del producto terminado | 8 formas, atado único |
|---|
| Tipo de alambre / cable | AC / DC / USB, etc. |
|---|
| Diámetro exterior del cable | ≤ 4 mm |
|---|
| Distancia de la parte de bobinado | 45 - 80 mm |
|---|
| Longitud de bobinado | ≤ 3 m (según el tamaño del cable) |
|---|
| Velocidad de bobinado | Ajustable |
|---|
| Diámetro exterior de atado | ≤ 20 mm |
|---|
| Longitud de cabeza de cable | 0 - 130 mm |
|---|
| Longitud de cola de cable | > 0 mm |
|---|
| Productividad | 1800 pcs/h (longitud de bobinado 1 m, 3 vueltas) |
|---|
| Conexión de aire comprimido | 0.55 - 0.65 MPa |
|---|
| Alimentación | 110 / 220 V (50 - 60 Hz) |
|---|
| Potencia | ≤ 2000 W |
|---|
| Dimensiones | 1040 x 720 x 1540 mm |
|---|
| Peso | 160 kg |
|---|

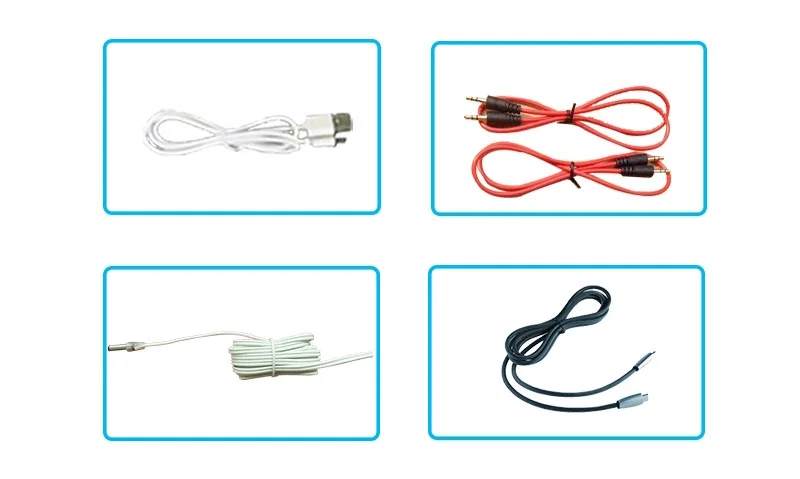

Aplicaciones
— Montaje de electrónica de consumo: cables USB y de carga bobinados a 45-80 mm de ancho y atados individualmente antes del embolsado.
— Cordones de alimentación: cables AC de 0.5 a 3 m plegados en forma de 8 y atados para empaque minorista.
— Conductores de adaptadores DC: cables de salida bobinados a un ancho fijo para que adaptador y cable se envíen en una sola caja.
— Ensamble de cable por contrato: lotes mixtos de AC, DC y USB en un mismo cabezal entre cambios.
— Conductores de audio y datos: cable USB delgado agrupado plano para exhibición en estante y conteo de inventario.
