Bobinadora y atadora de cable circular 5-30 mm WPM-5-30

📅 2025-04-25 👁️ 2,375
  • Modelo del producto: WPM-5-30

  • Especificaciones

    Longitud de agrupación: 75-140 mm
    Diámetro del alambre de agrupación: 5-30 mm
    Velocidad de bobinado: 1-10 rondas/s
    Tipo de brida: Recubrimiento con núcleo de hierro
  • Solicitar presupuesto ahora

La WPM-5-30 bobina el cable en forma circular y lo cierra con una brida de núcleo de hierro recubierto. Trabaja mazos de 5 a 30 mm de diámetro con una longitud de agrupamiento de 75-140 mm, con el diámetro de circunferencia y la distancia de bobinado fabricados según especificación del cliente; la velocidad de bobinado va de 1 a 10 vueltas por segundo.

El cable grueso y la manguera oponen resistencia a una brida plástica: la bobina se relaja al soltarla y la brida se desliza. La 5-30 conforma una brida de núcleo de hierro recubierto alrededor del mazo, de modo que el círculo conserva su diámetro cuando la bobina sale del molde. Bobinado, atado, corte y conteo se realizan en una estación, y como el operador coloca la bobina en el molde e inicia el ciclo, el diámetro del mazo se repite donde una bobina enrollada a mano varía varios milímetros.

Es el único modelo de esta serie construido para un mazo de 5-30 mm, frente a cable de 4 mm en la 40XL y la 81M3, 6.2 mm en la 81M, 10 mm en la 82M y 8 mm en la 83T. Como el diámetro de circunferencia y la distancia de bobinado son personalizados, la máquina se construye sobre un utillaje y no sobre una envolvente fija, y a 1-10 vueltas/s se adapta a bobinas cortas y gruesas más que al trabajo de cables pequeños a 1800 pcs/h.

Características principales

1. Forma de bobina circular con el diámetro de circunferencia fabricado según especificación del cliente.

2. Diámetro de mazo de 5-30 mm con una longitud de agrupamiento de 75-140 mm.

3. Brida de núcleo de hierro recubierto conformada alrededor de la bobina en lugar de una brida plástica.

4. Velocidad de bobinado de 1-10 vueltas/s, ajustada al tamaño de la bobina y a la rigidez del cable.

5. Bobinado, atado, corte y conteo completados en una estación, con la longitud cortada contada por lote.

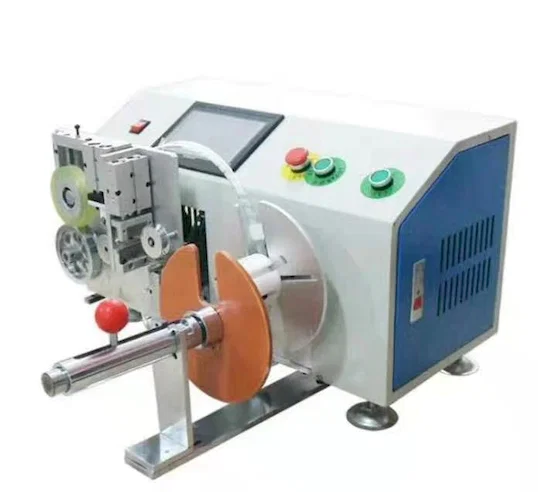

6. Unidad de sobremesa con control por pantalla táctil y dos moldes de disco en el eje frontal.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-5-30
Longitud de agrupamiento disponible75 - 140 mm
Diámetro de cable agrupado5 - 30 mm
Diámetro de circunferenciaPersonalizado
Distancia de bobinadoPersonalizada
Velocidad de bobinado1 - 10 vueltas/s
BridasNúcleo de hierro recubierto
FuncionesBobinado, atado, corte y conteo
ControlPantalla táctil

Aplicaciones

— Fabricante de cable de alimentación: cable AC de 5-15 mm bobinado a un círculo fijo y cerrado con brida de núcleo de hierro.

— Manguera de goma y conducto flexible: secciones gruesas bobinadas sin que una brida plástica corte la funda.

— Cable automotriz: cables de batería y arranque bobinados para el kit de la línea de montaje.

— Juegos de cable de aparatos: cable tripolar grueso bobinado a un círculo fijo antes del encajonado.

— Reembalaje de cable: longitudes cortadas contadas y bobinadas por pedido en el puesto de embalaje.
