Engarzadora de doble cabezal 1500 pcs/h JW-CM05
Engarzadora de doble cabezal 1500 pcs/h JW-CM05 Thumb

Engarzadora de doble cabezal 1500 pcs/h JW-CM05

📅 2025-04-25 👁️ 1,455
  • Modelo del producto: JW-CM05

  • Especificaciones

    Tipo: Máquina de alimentación por placa vibratoria de doble cabezal
    Proceso: Servo prensado en frío
    Aplicación: Conector de presión para terminal aislado
    Capacidad: Más de 1500 unidades por hora
    Función: Corte, pelado, torsión y engarce de cables en terminales tubulares aislados
    Operación: Sistema inteligente, depuración conveniente
  • Solicitar presupuesto ahora

La JW-CM05 se construye en torno a dos cabezales de engaste, cada uno alimentado por su propia placa vibratoria. Los terminales tubulares aislados sueltos se orientan en los tazones y se entregan a los cabezales, mientras el conductor se corta, se pela y se torsiona; cada cabezal prensa un terminal en su propio extremo, de modo que ambos extremos de la pieza quedan terminados sin carrete de terminales.

Los terminales aislados sueltos normalmente se cargan a mano en una prensa manual o en un aplicador de banco. La placa vibratoria elimina esa carga y el cabezal doble elimina la segunda pasada de manipulación, de modo que un operador supervisa ambos extremos de la pieza desde una sola pantalla de control.

La producción se declara en 1500+ pcs/h, por debajo de las máquinas alimentadas por carrete de este grupo, porque cada terminal se manipula como una pieza discreta. La contrapartida es el tipo de terminal: esta máquina acepta terminales tubulares aislados sueltos, y el sistema de control inteligente almacena los ajustes de cabezal y alimentación para lotes repetidos.

Características principales

1. Diseño de doble cabezal que engarza ambos extremos del conductor, cada cabezal con su propio alimentador de placa vibratoria.

2. Procesa terminales tubulares aislados sueltos, por lo que no requiere carrete de terminales ni cambio de aplicador.

3. Corte, pelado, torsión y engaste realizados en un solo ciclo.

4. Capacidad de 1500+ pcs/h.

5. Sistema operativo inteligente que almacena los ajustes de proceso para lotes repetidos.

6. Dos devanadores de conductor en postes altos que mantienen ambas trayectorias de alimentación fuera del área de engaste.

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-CM05
CabezalesDoble cabezal
Sistema de alimentaciónPlaca vibratoria
Tipo de terminalTerminales tubulares aislados
Capacidad1500+ pcs/h
FuncionesCorte, pelado, torsión, engaste
Sistema de controlSistema operativo inteligente

Aplicaciones

— Cableado interno de electrodomésticos con terminales tubulares aislados en ambos extremos.

— Cableado de tableros de control con punteras aisladas.

— Borneras y relés: cables terminados con puntera en ambos extremos.

— Cables de iluminación y distribución de potencia con terminales tubulares aislados.

— Armadores de tableros que trabajan lotes cortos de cables con puntera y cambios frecuentes de terminal.

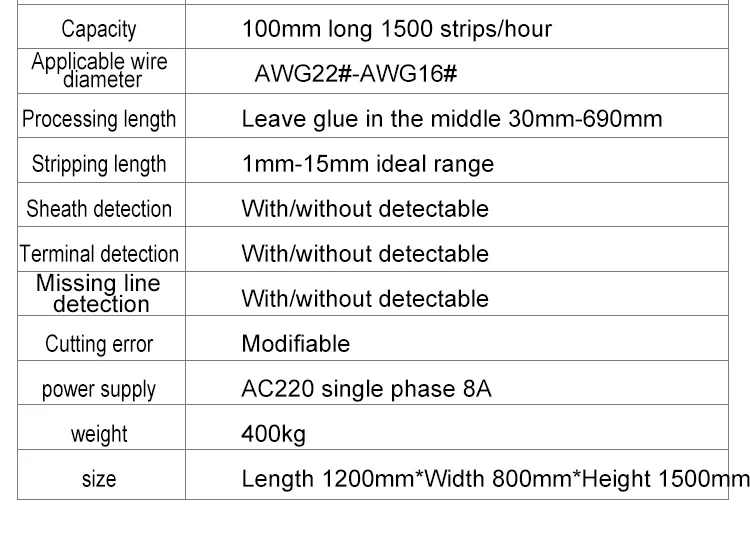

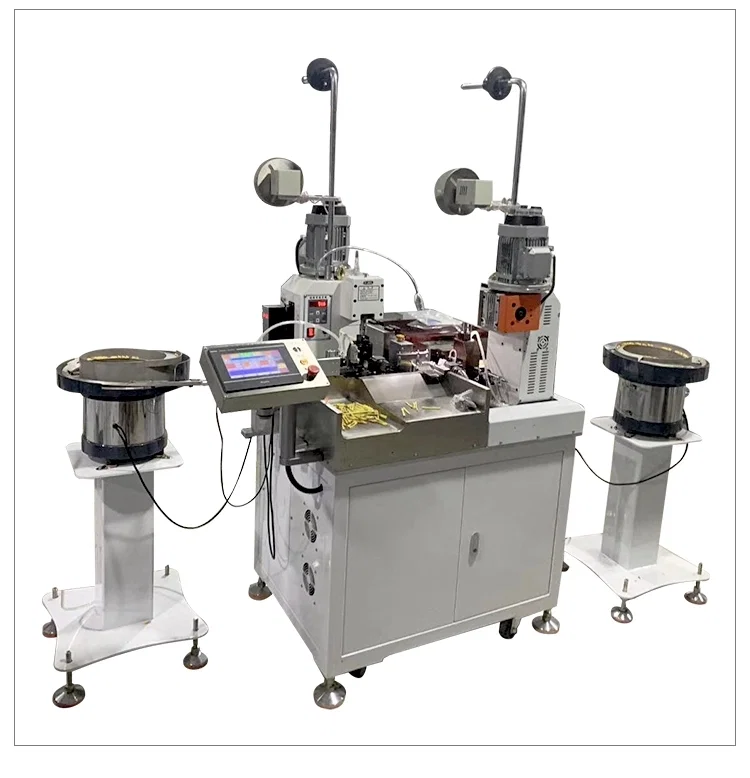

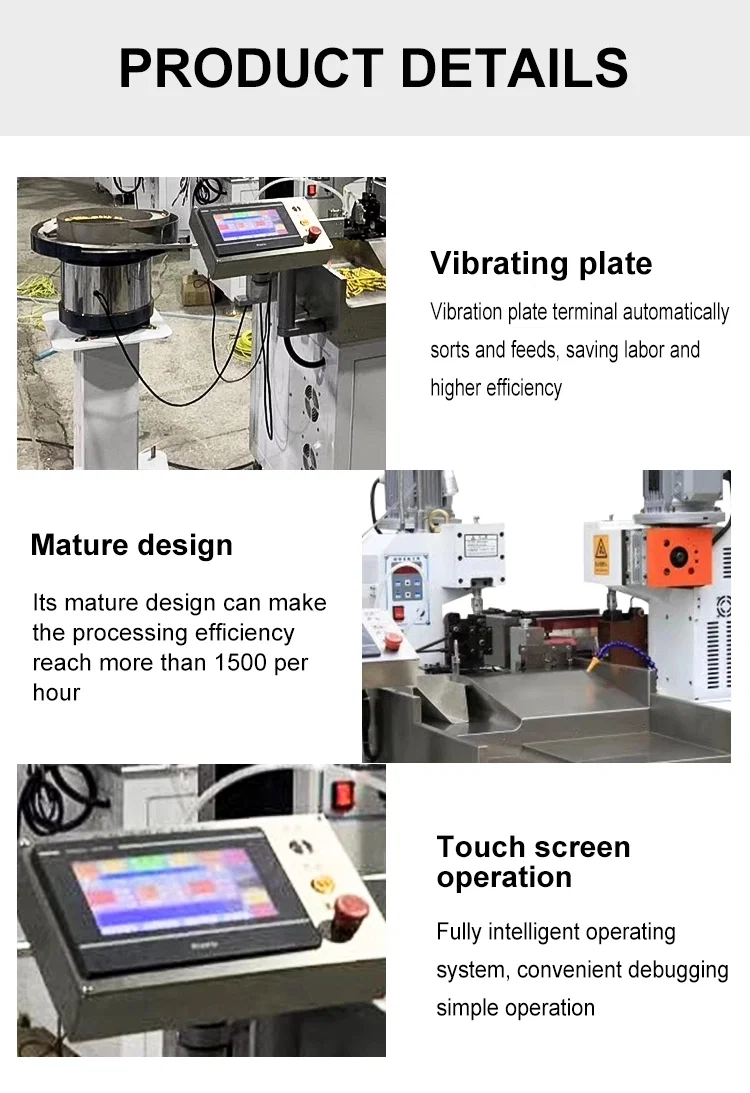

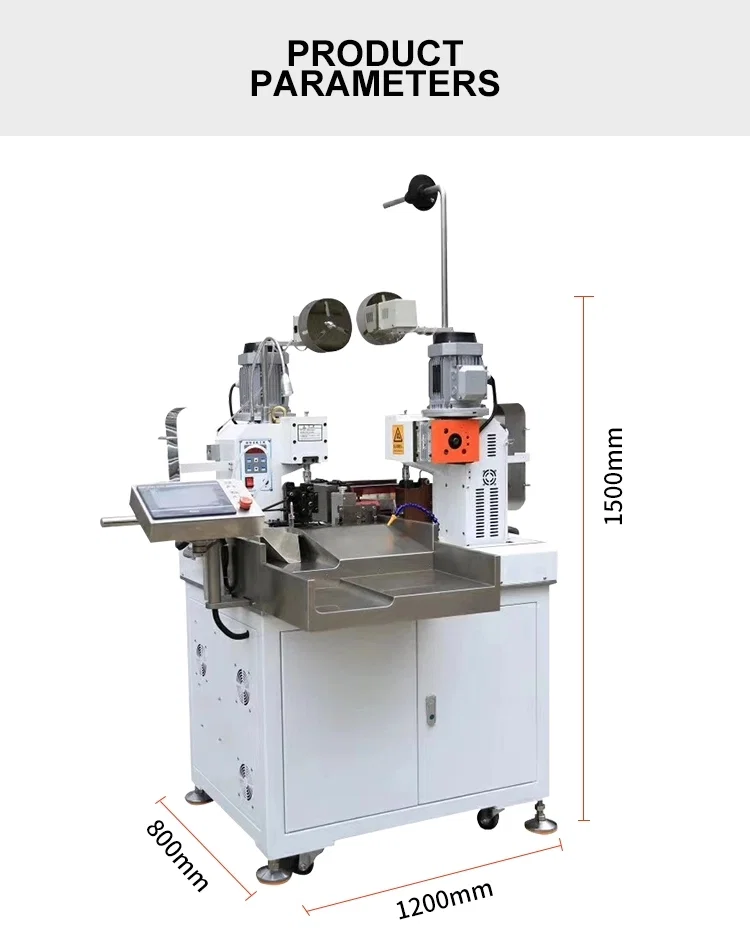

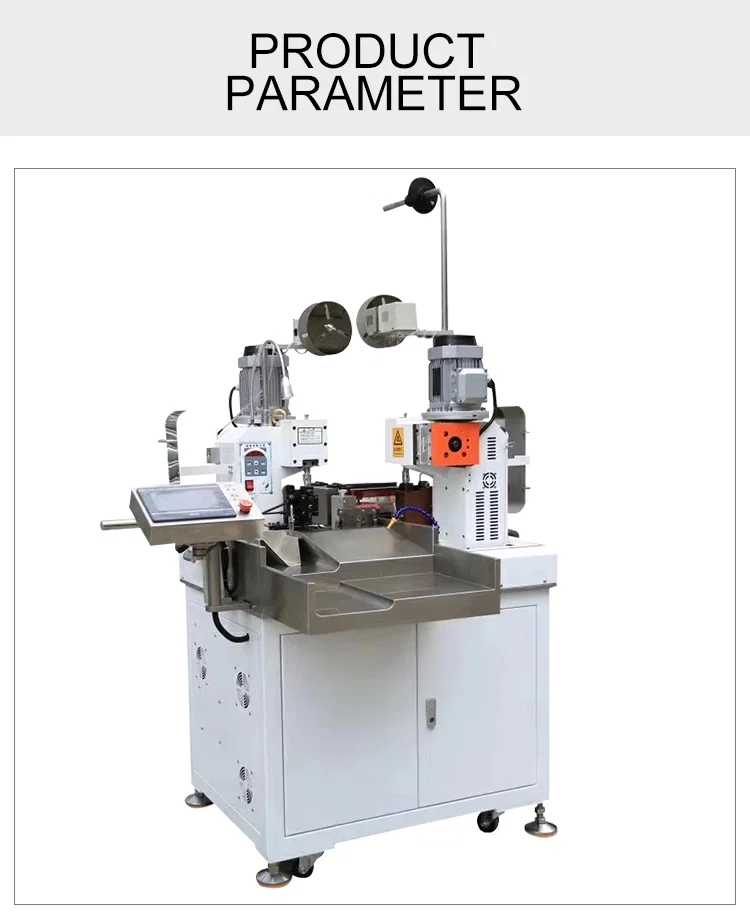

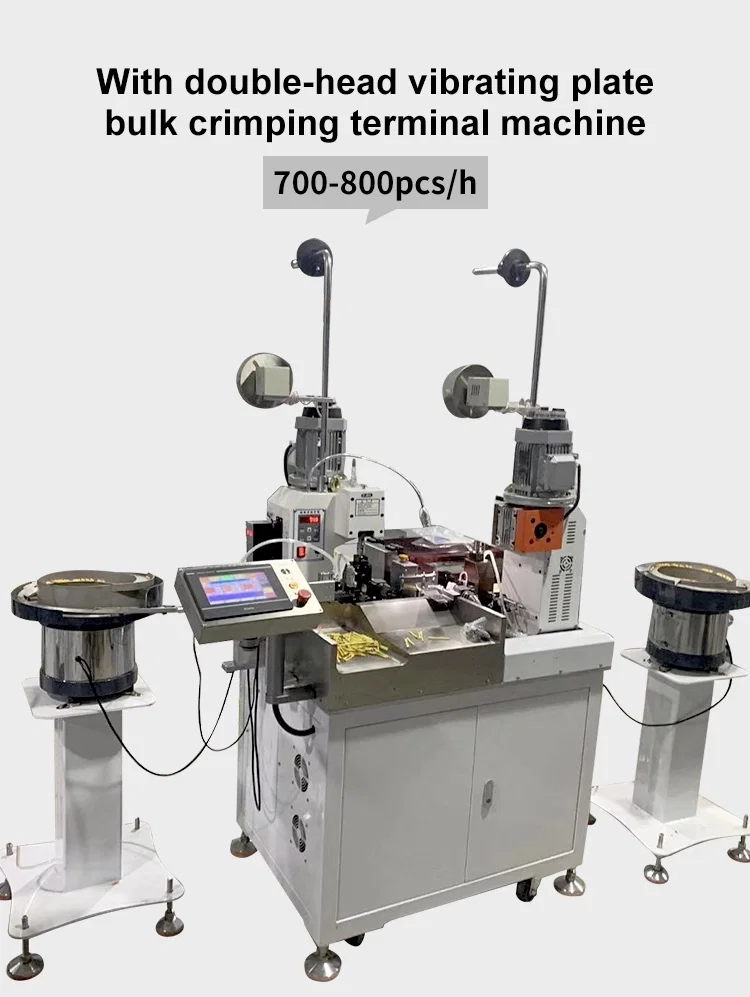

Double-head vibrating plate bulk crimping machine with two bowls and touch screenVibrating plate, crimping head and touch screen detail panelsDouble-head crimping machine front view with two vibratory bowls and terminal stripParameter table: 1500 strips per hour, AWG22-16, 400kg, 1200x800x1500mmCrimping machine with two vibratory feeders, touch screen and collection traySamples: yellow-green wires with ring terminals crimped at both endsCrimping machine with 1200x800x1500mm dimension lines
