Máquina de crimpado y estañado con retorcido JW-WTT

📅 2026-05-08 👁️ 1,883
  • Modelo del producto: JW-WTT

  • Especificaciones

    Función principal Trenzado de dos hilos, crimpado de terminales, estañado de cables, corte de cables, pelado de aislamiento
    Cables aplicables Cable eléctrico UL/PVC/PE, cable de silicona, cable de cobre multihilo
    Rango de diámetro del cable 0.5-2.5 mm²
    Paso de trenzado 3-10 mm (ajustable)
    Longitud de estañado 0.5-10 mm (ajustable)
    Rango de longitud del cable 50-1500 mm (ajustable)
    Eficiencia de producción 800-1200 piezas/hora
    Suministro de energía AC220V / 50 Hz/60 Hz, 1.5 kW
    Requisito de presión de aire 0.5-0.7 MPa
    Dimensiones de la máquina L2200 × W1500 × H1650 mm
    Peso neto 680 kg
  • Solicitar presupuesto ahora

La JW-WTT es una máquina automática de crimpado y estañado de terminales que además retuerce dos conductores entre sí, de modo que se obtiene un conductor retorcido, crimpado y estañado sin trasladarlo entre estaciones. Procesa cable UL, PVC, PE y de silicona de 0.5–2.5 mm² con conductores de cobre multifilar a 800–1200 piezas por hora. Los talleres de arneses que retuercen pares a mano antes del crimpado la utilizan para eliminar ese paso manual y la variación que introduce.

Características principales

  • Tres funciones en un ciclo — El retorcido, el crimpado y el estañado se ejecutan en secuencia automática, lo que descarta el desalineado que sigue a la transferencia manual entre bancos.
  • Control PLC completo — La alimentación, el corte, el pelado, el retorcido, el crimpado, el estañado y la descarga se ejecutan desde una receta en pantalla táctil sin intervención manual.
  • Movimiento servo y husillo a bolas — Las posiciones se mantienen con precisión, de modo que el paso de retorcido es uniforme, la fuerza de engaste es repetible y el espesor de estaño se mantiene constante.
  • Ventana de proceso ajustable — El paso de retorcido va de 3 a 10 mm, la longitud de estañado de 0.5 a 10 mm y la longitud de cable de 50 a 1500 mm, todo desde el panel.
  • Cobertura amplia de materiales — Los terminales y tipos de cable habituales se atienden cambiando utillaje y parámetros, no la máquina.
  • Construcción mantenible — En las estaciones de trabajo se emplean componentes metálicos resistentes al desgaste y a la corrosión, con una disposición que permite acceso rápido para el mantenimiento diario.
  • Enclavamientos de seguridad — La protección contra sobrecarga, la parada de emergencia y la alarma de rotura de cable protegen al operador y reducen las paradas no previstas.

Especificaciones técnicas

ModeloJW-WTT
Función principalRetorcido de dos hilos, crimpado de terminales, estañado de cable, corte y pelado de aislamiento
Cable compatibleCable UL, PVC y PE, cable de silicona, cable de cobre multifilar
Sección del conductor0.5–2.5 mm²
Paso de retorcido3–10 mm, ajustable
Longitud de estañado0.5–10 mm, ajustable
Longitud de cable50–1500 mm, ajustable
Capacidad800–1200 pcs/h
AlimentaciónAC 220 V, 50/60 Hz, 1.5 kW
Presión de aire0.5–0.7 MPa
DimensionesL2200 × W1500 × H1650 mm
Peso neto680 kg

Aplicaciones

  • Conductores de arnés automotriz con pares trenzados en un solo terminal
  • Cableado de electrodomésticos que exige extremos trenzados estañados
  • Conjuntos de cable para equipos electrónicos y de comunicación
  • Arneses médicos y de control industrial con piezas de paso fino
  • Conductores de sensor y señal en los que dos hilos comparten una terminación

Por qué elegir este modelo

Reunir tres procesos en un solo gabinete elimina dos pasos de manipulación y el retrabajo que sigue a un retorcido manual deficiente. Como máquina de retorcido de dos hilos también corta y pela, de modo que el conductor llega a la estación de crimpado ya preparado. La plataforma es una construcción estándar, por lo que el utillaje para un terminal nuevo es un artículo de plazo corto y no un rediseño completo de la máquina. Los ingenieros de fábrica cotizan según el plano de cable y terminal, y el soporte remoto cubre la configuración de parámetros de la máquina automática de crimpado, estañado y retorcido durante la primera corrida de producción.

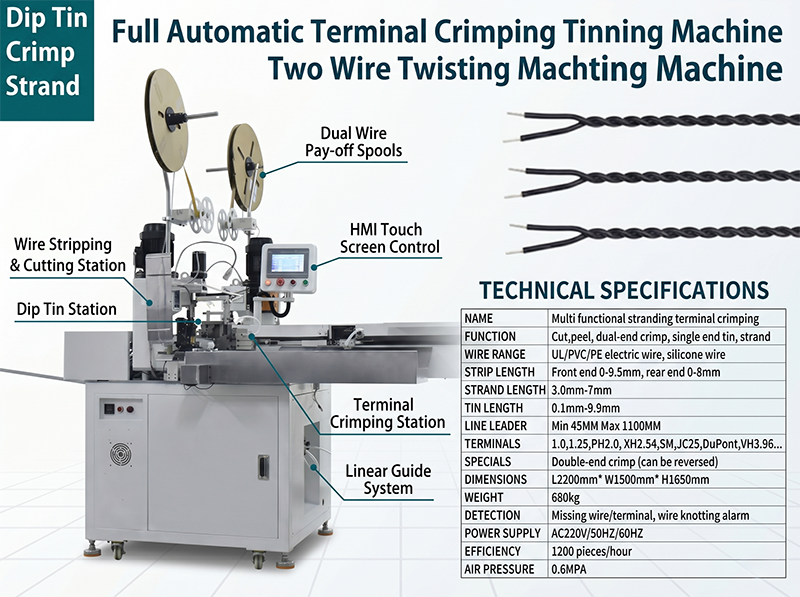

Máquina totalmente automática de crimpado y estañado de terminales, máquina de torsión de dos hilos JW-WTT
