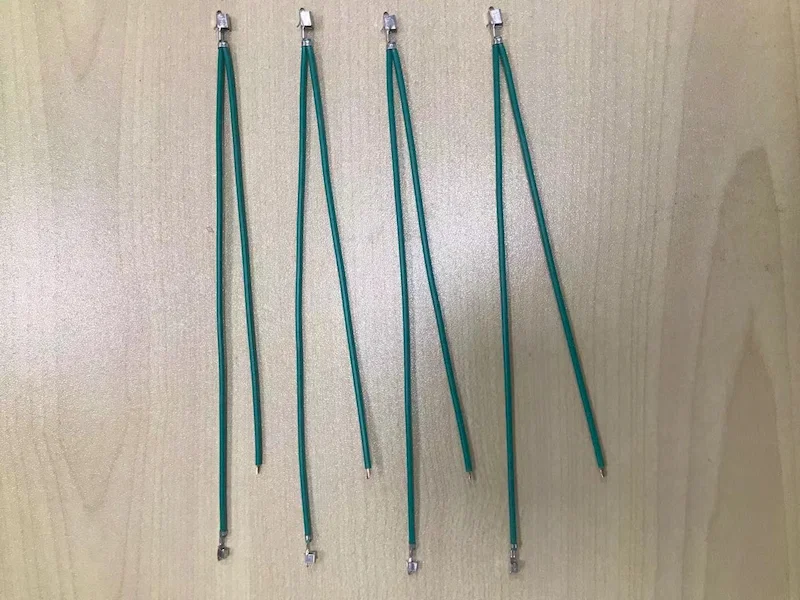

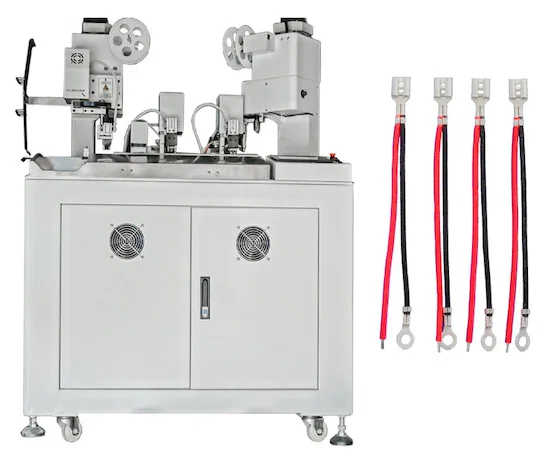

La WPM-038F alimenta dos conductores en paralelo desde carretes separados, los corta a medida, pela los extremos y engarza tres terminales en un ciclo: uno en cada extremo libre y uno en el extremo unido donde se juntan ambos conductores. El cabezal central cierra sobre el extremo común mientras los dos cabezales exteriores trabajan los extremos divididos.
Un cable doble que normalmente se corta, pela y engarza en pasadas separadas y luego se une se produce como una sola pieza. Ambos conductores permanecen paralelos en la pinza de transporte, de modo que el paso entre ellos lo fija la máquina y el terminal del extremo común toma los dos conductores en una sola carrera.
La producción es de 4000 pcs/h con una longitud de corte de 150mm, con una sección de conductor de AWG28 a AWG16 y longitudes de corte desde 65mm. La carrera de engaste es de 30mm de serie y 40mm opcional, y en los cabezales se montan aplicadores OTP, europeos y coreanos.
Características principales
1. Dos conductores procesados en paralelo, con tres posiciones de engaste por ciclo: dos extremos divididos y un extremo común.
2. Capacidad de 4000 pcs/h con una longitud de corte de 150mm.
3. Sección del conductor AWG28-AWG16, personalizable; longitud de corte 65-9999mm.
4. Tres cabezales de engaste independientes con carrera de 30mm y 40mm opcional.
5. Se aceptan aplicadores OTP, europeos y coreanos en las estaciones de engaste.
6. Fuerza de engaste de 2.0T con aire de 5-6 kgf; control por pantalla táctil PLC; bastidor de 1090 x 1000 x 1980mm, 390kg.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-038F |
|---|
| Alimentación | AC220V / 50-60Hz |
|---|
| Funciones | Corte de 2 conductores, pelado y engaste de terminales en 3 extremos |
|---|
| Capacidad | 4000 pcs/h (L=150mm) |
|---|
| Sección del conductor | AWG28 - AWG16 (personalizable) |
|---|
| Longitud de corte | 65-9999mm (personalizable) |
|---|
| Precisión de corte | 0.5mm + longitud de corte x 0.2% |
|---|
| Longitud de pelado | 0.5-8mm (personalizable) |
|---|
| Fuerza de engaste | 2.0T |
|---|
| Carrera de engaste | 30mm (40mm opcional) |
|---|
| Aplicador | OTP, europeo, coreano |
|---|
| Presión de aire | 5-6 kgf |
|---|
| Dimensiones | 1090 x 1000 x 1980mm |
|---|
| Peso | 390kg |
|---|
Aplicaciones
— Pares de cable de batería: conductores dobles rojo y negro AWG16-AWG20 con terminales de ojo en el extremo común.
— Conductores dobles para motores y resistencias de electrodomésticos, con dos cables unidos en un extremo mediante terminal de ojo.
— Cables de iluminación y de alimentación: conductores de 2 polos con un terminal en el extremo común y dos terminales en los extremos libres.
— Alimentaciones duales de tableros de control con terminales de horquilla en las tres posiciones de engaste.
— Tramos automotrices de dos polos con terminales de ojo en ambos extremos del par.
