Máquina Automática de Corte, Bobinado y Entrelazado ACE0001

Name: Máquina Automática de Corte, Bobinado y Entrelazado ACE0001
Brand: Xiamen Jingwei - Fabricante de Máquinas de Atado y Bobinado
SKU: ACE0001
Availability: InStock
Rating: 5 (1 reviews)

Modelo del producto: ACE0001
Diámetro del filamento de la máquina de entrelazado de bobinado de corte automático: 1,0 ~ 5,0 mm Velocidad de alimentación: ≤2,0 m / s Radio de bobinado: 70 ~ 100 mm Longitud de bobinado: 5 ~ 30 m Tasa de producción: 2 ~ 5 piezas / min (basado en 15 m de longitud) Operador requerido: 1 persona (puede operar 2 ~ 4 unidades) Longitud de la máquina: 1350 mm Ancho de la máquina: 650 mm Altura de la máquina: 1700 mm Peso de la máquina: Aprox. 300 kg Fuente de alimentación: 1 fase AC 220V 50Hz 2Kw Aire comprimido: 0.4~0.6 Mpa1 m3/hr
Solicitar presupuesto ahora

Descripción detallada

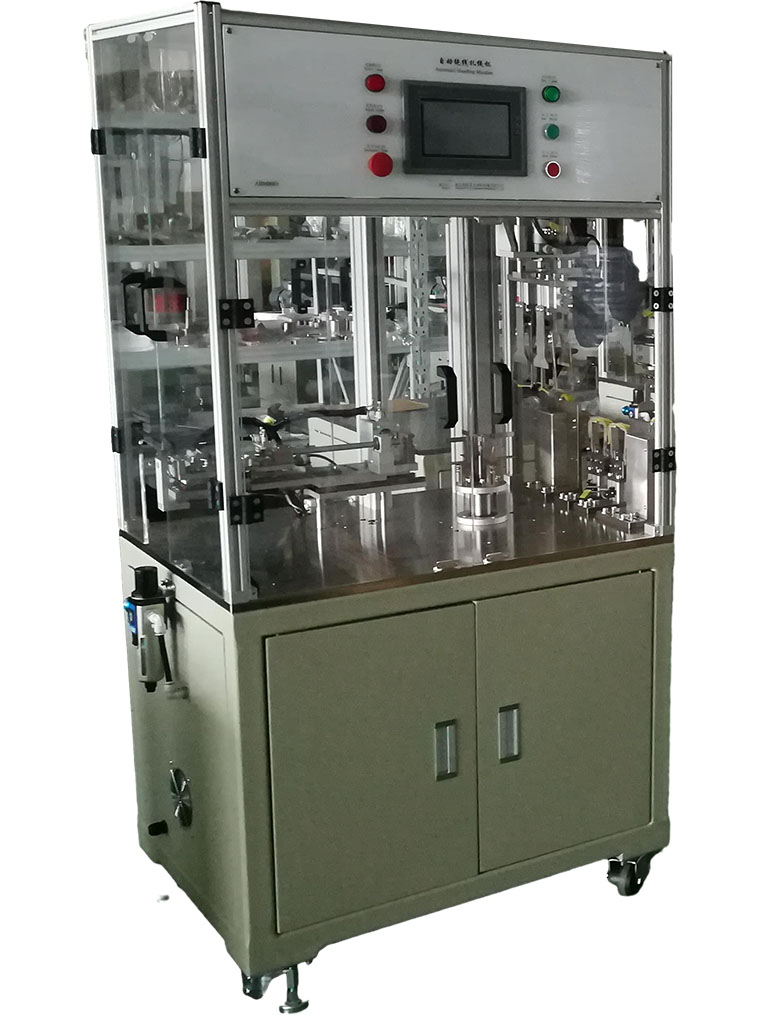

Máquina de enrollado y entrelazado de corte automático ACE0001
CARACTERÍSTICA
DE LA MÁQUINA ACE0001-La máquina automática de enrollado y entrelazado se aplica principalmente para cortar la longitud fija, el viento y el enlace de filamento plástico, como la línea de recorte de césped y el monofilamento de nylon. La máquina puede cortar, enrollar, enlazar filamentos de plástico y descargar productos automáticamente a través de la configuración de parámetros y el sistema PLC, que es de bajo costo manual y alta capacidad de producción. Se necesita una persona para operar la máquina y la producción se puede lograr mediante el suministro de electricidad y aire comprimido.
1. Interfaz hombre-máquina de la pantalla táctil; control central; operación conveniente; configuración de parámetros; visualización visual.
2. De acuerdo con el parámetro de configuración, la máquina puede coincidir automáticamente con la operación y contar la salida bajo el sistema PLC.
3. El sistema de detección fotoeléctrica puede detectar automáticamente las condiciones de cable faltantes, derramadas y sin conexión y alarma y detener la producción.
4. Función completa de alarma y protección de seguridad; Doble protección de la electricidad y la maquinaria que es segura y fiable.
CONFIGURACIÓN DE LA
MÁQUINA 1. Módulo de alimentación.
2. Módulo de corte.
3. Módulo de bobinado.
4. Módulo de encaje.
5. Módulo de transposición.
6. Módulo de marco.
7. Programa y sistema de control eléctrico.
PRINCIPIO DE FUNCIONAMIENTO DE LA
MÁQUINA 1. El módulo de alimentación alimenta el alambre a través de ruedas de precisión que son accionadas por un motor paso a paso.
2. El módulo de corte corta el alambre a través de un cortador de aleación que es guiado por una guía lineal y accionado por un cilindro.
3. Módulo de bobinado accionado por motor paso a paso y movimiento de alimentación, bobinado y desplazamiento.
4. Módulo de encordado accionado por motor paso a paso y enlace de producto en doble estación.
Dibujo
técnico proporcionado 1. Manual de operación.
2. Dibujo del ensamblaje de la máquina.
3. Dibujo neumático y de control.
4. Dibujo eléctrico y de control.
5. Lista de piezas de repuesto y piezas de desgaste.

Parámetro básico de la máquina Diámetro del
filamento: 1,0 ~ 5,0 mm
Velocidad de alimentación: ≤2,0 m/s
Radio de bobinado: 70~100 mm
Longitud de bobinado: 5~30 m
Tasa de producción: 2~5 piezas/min (base15mlength)
Operador requerido: 1 persona (puede operar 2~4 unidades)
Longitud de la máquina: 1350 mm
Ancho de la máquina: 650 mm
Altura de la máquina: 1700 mm
Peso de la máquina: Aprox. 300 kg
Fuente de alimentación: 1 fase AC 220V 50Hz 2Kw
Aire comprimido: 0.4~0.6 Mpa1 m3/hr
