Cortadora y atadora de tubo PE/PVC 3-20 m 02SL
Cortadora y atadora de tubo PE/PVC 3-20 m 02SL Thumb Cortadora y atadora de tubo PE/PVC 3-20 m 02SL Thumb
Video Thumbnail

Cortadora y atadora de tubo PE/PVC 3-20 m 02SL

📅 2025-04-25 👁️ 504
  • Modelo del producto: 02SL

  • Especificaciones

    Modelo: WPM-02SL
    Tipo de producto terminado: Círculo, tubo de atado doble
    Aplicación: Alambre, cable AC/DC/USB
    Diámetro exterior del cable: 4 - 8 mm
    Distancia de bobinado: 120 - 220 mm
    Longitud de bobinado: 3 - 20 m
    Velocidad de bobinado: Ajustable
    Diámetro exterior de atado: ≤ 50 mm
    Productividad: 250 - 380 piezas/h
    Conexión de aire: 0.7 - 0.8 MPa
    Fuente de alimentación: 110, 220 V (50 - 60 Hz)
    Potencia: 3.5 kW
    Dimensiones: 1900 * 750 * 1900 mm
    Peso: 500 kg
  • Solicitar presupuesto ahora

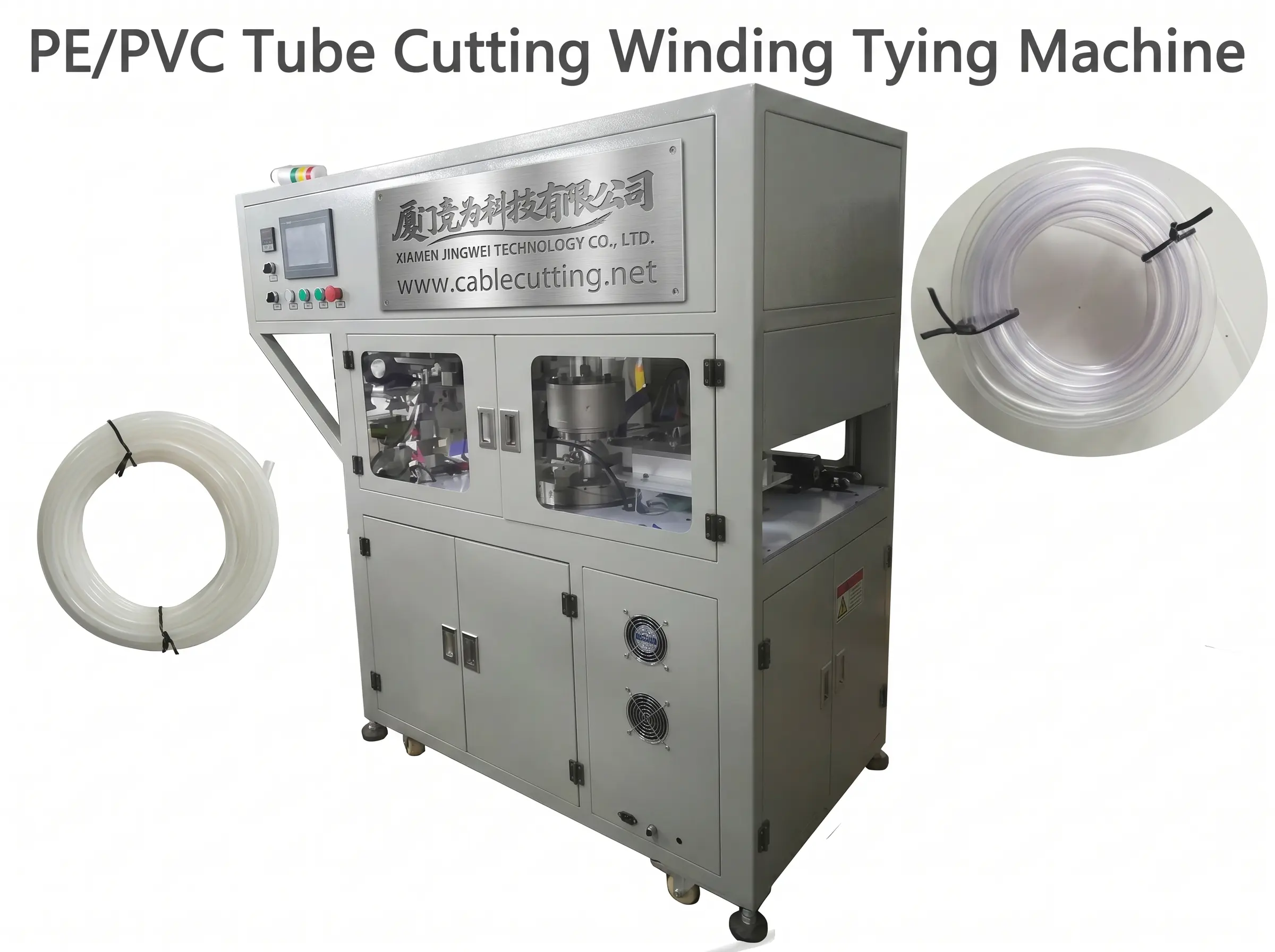

La máquina 02SL para tubo PE/PVC corta, bobina y ata tubo de PE y PVC en un ciclo cerrado, para tubo de 4 a 8 mm de diámetro exterior y longitudes cortadas de 3 a 20 m.

Como las unidades de bobinado y atado quedan detrás de paneles de armario, el operador carga un carrete y retira bobinas atadas sin permanecer junto al molde, y los recortes quedan dentro del recinto y no en el piso. Un solo operador atiende el ciclo a 250-380 bobinas por hora.

Se diferencia de la WPM-02L en el cerramiento y el peso de construcción: la 02L es una unidad de bastidor abierto de 380 kg, mientras que esta 02SL es un armario totalmente cerrado de 500 kg con el mismo rango de 4-8 mm, 3-20 m y atado de 50 mm. Ninguno de los dos modelos pela; la 02SL para cable (WPM-02SL) es una construcción distinta que añade pelado de cabeza y cola y ata hasta 20 mm.

Características principales

1. Corte, bobinado y atado de tubo PE y PVC en un ciclo cerrado, para diámetro exterior de 4-8 mm.

2. Longitud de bobinado de 3-20 m con una distancia de bobinado de 120-220 mm y un diámetro de atado de hasta 50 mm.

3. Producción de 250-380 bobinas por hora con aire de 0.7-0.8 MPa y accionamiento de 3.5 kW.

4. Unidades de bobinado y atado cerradas tras paneles con ventanas de inspección, fuera del puesto del operador.

5. HMI y botones de control apilados en la cabecera de la máquina, con lámpara de torre para el estado del ciclo.

6. 1900 x 750 x 1900 mm y 500 kg, la construcción más pesada de la plataforma de tubo.

Especificaciones técnicas

ParámetroEspecificación
Modelo02SL (tubo PE/PVC)
FunciónCorte, bobinado y atado de tubo
Diámetro exterior del tubo4-8 mm
Longitud de bobinado3-20 m
Distancia de bobinado120-220 mm
Diámetro exterior de atadoHasta 50 mm
Productividad250-380 pcs/h
Aire comprimido0.7-0.8 MPa
Alimentación110 / 220 V, 50-60 Hz
Potencia3.5 kW
Dimensiones1900 x 750 x 1900 mm
Peso500 kg

Aplicaciones

— Tubo de PVC transparente: bobinado y atado para embalaje comercial e industrial.

— Tubo neumático de PE para aire y agua: bobinas de 3-20 m atadas para instalaciones neumáticas.

— Tubo de protección de cable: cortado, bobinado y atado para talleres de arneses.

— Transformadores y distribuidores de tubo: bobinas atadas a medida para existencias.

— Embaladores de equipos: bobinas de tubo integradas en el kit de máquinas nuevas.
