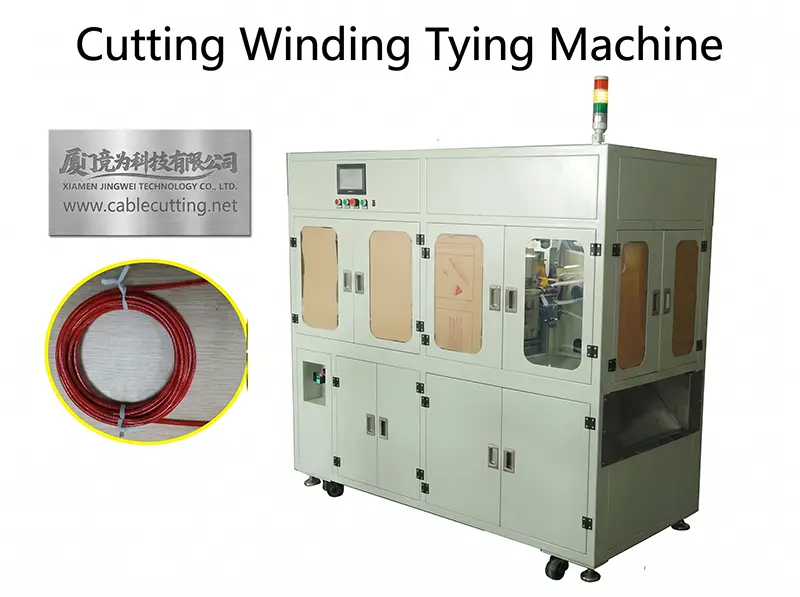

La WPM-CRT-02M corta, bobina y ata cable de acero con funda de goma. Trabaja cable de 2 mm en funda de 3.5 mm, o cable de 2.5 mm en funda de 4.8 mm, corta 3-12 m, bobina el cable en un círculo de 80-150 mm de diámetro interior y cierra la bobina con un atado de 30 mm o menos.
Un cable de esta rigidez no se enrolla de forma fiable a mano: recupera su forma, la funda se marca bajo una brida demasiado tensa y la longitud final varía entre operadores. La máquina retiene la bobina en un molde durante el atado, de modo que el diámetro interior y la cabeza y cola de 80-130 mm se mantienen constantes. Un operador alimenta el carrete y retira las bobinas atadas, y el conteo por bobina queda fijado por el ajuste.
Entre las bobinadoras de esta serie, esta es la vía para cable de acero y no para cable flexible: alimentación más pesada, un diámetro de atado menor de 30 mm y una precisión de corte expresada como escala según la longitud — más o menos 15 mm a 3 m, que se amplía a 50 mm a 12 m —, que es la tolerancia que realmente mantiene un cable con funda. La demanda de aire es la más alta del grupo, 0.7-0.8 MPa, porque el atado debe cerrar sobre una sección que opone resistencia a la flexión.
Características principales
1. Dos combinaciones de cable y funda: cable de 2 mm en funda de 3.5 mm, o cable de 2.5 mm en funda de 4.8 mm, definidas por el utillaje.
2. Longitud de corte de 3-12 m con precisión según longitud: ±15 mm a 3 m, ±20 mm a 6 m, ±30 mm a 8 m, ±50 mm a 12 m.
3. Bobinado circular sobre molde: diámetro interior de 80-150 mm retenido durante toda la operación de atado.
4. Diámetro de atado de ≤30 mm, más cerrado que en las bobinadoras de cable y dimensionado para secciones de cable con funda.
5. Cabeza y cola de 80-130 mm: ambos extremos se retienen en la medida de embalaje en lugar de recortarse después del atado.
6. 550 pcs/h con 1700 W, armario cerrado, aire de 0.7-0.8 MPa, 1620 x 750 x 1800 mm.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-CRT-02M |
|---|
| Diámetro de cable aplicable | Cable de 2 mm con funda de 3.5 mm |
|---|
| Diámetro de cable alternativo | Cable de 2.5 mm con funda de 4.8 mm |
|---|
| Longitud de corte | 3-12 m |
|---|
| Precisión de corte | ±15 mm a 3 m / ±20 mm a 6 m / ±30 mm a 8 m / ±50 mm a 12 m |
|---|
| Diámetro de atado | ≤30 mm |
|---|
| Diámetro interior del círculo | 80-150 mm |
|---|
| Longitud de cabeza | 80-130 mm |
|---|
| Longitud de cola | 80-130 mm |
|---|
| Adecuado para atado | Núcleo de hierro recubierto de goma |
|---|
| Producción teórica | ≤550 pcs/h |
|---|
| Consumo de potencia | 1700 W/h |
|---|
| Presión de aire | 0.70-0.8 MPa |
|---|
| Tamaño de la máquina | 1620 W x 750 D x 1800 H mm |
|---|
Aplicaciones
— Cordón de accionamiento de cortinas y persianas: cordón de núcleo de acero con funda cortado a 3-12 m y bobinado para packs de ferretería.
— Tendedero y cuerda de secado: cable con funda de goma en longitudes fijas, atado con cabeza y cola libres para colgar.
— Cordón de amarre y sujeción: bobinas de cable recubierto para fijación de bolsos, herramientas y equipos.
— Packs de cable para comercio: bobinas de cable contadas y atadas para mostrador de ferretería y jardín.
— Cable de tiro para instalación eléctrica: cable de núcleo recubierto suministrado a obra en bobinas atadas y contadas.
