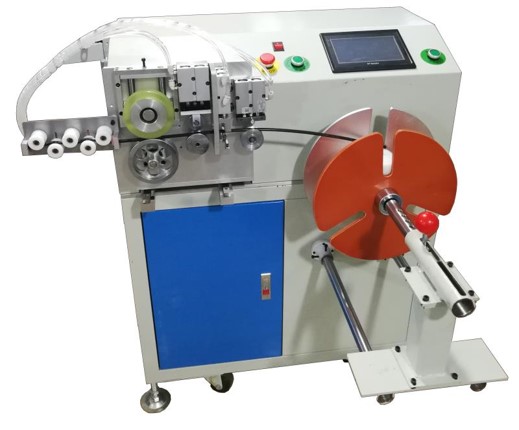

Máquina Ajustable de Corte y Bobinado de Cable WPM-110CL

Descripción detallada

Título: Precisión y automatización redefinidas: la máquina avanzada de bobinas de corte de alambre para un procesamiento de alambre superior

Introducción:

Experimente una nueva era de eficiencia y precisión en el procesamiento de alambre con nuestra avanzada máquina de bobinas de corte de alambre. Este equipo de última generación está diseñado para automatizar y optimizar sus operaciones de bobinado y corte de alambre, brindando una precisión excepcional y resultados consistentes. Con componentes eléctricos principalesde alta calidad y piezas mecánicas meticulosamente elaboradas, esta máquina está diseñada para brindar confiabilidad, durabilidad y rendimiento superior en entornos de producción exigentes.

Características y beneficios clave:

• Mecanismo de bobinado de alta precisión: Impulsado por un robusto servomotor de 750 W y un reductor planetario, el mecanismo de bobinado garantiza un enrollado suave, preciso y potente. Esta combinación garantiza una calidad constante del bobinado y un funcionamiento eficiente.
• Sistema de control PLC inteligente con interfaz de pantalla táctil: El sistema de control PLC integrado, combinado con una pantalla táctil fácil de usar, proporciona un manejo intuitivo y un control preciso de todas las funciones de la máquina. La programación de los parámetros y ajustes del devanado es simple y eficiente, lo que maximiza la comodidad del operador.
• Carril guía deslizante japonés NSK para un movimiento suave y preciso: Utilizando rieles de guía deslizantes de la marca NSK de Japón, la máquina garantiza un movimiento lineal excepcionalmente suave y preciso. Este componente de primera calidad contribuye a la precisión y fiabilidad generales del proceso de bobinado de alambre.
• Bastidor y chasis robustos y duraderos: Construida sobre un bastidor y un chasis robustos de fabricación propia, esta máquina está diseñada para ofrecer durabilidad y estabilidad a largo plazo en entornos industriales exigentes. Su construcción robusta garantiza un rendimiento constante y minimiza la vibración durante el funcionamiento.
• Componentes eléctricos fiables para un rendimiento constante: Al incorporar dos conjuntos de relés y un conjunto de sensores OMRON como componentes eléctricos principales, la máquina garantiza un rendimiento eléctrico fiable y constante. Estos componentes de alta calidad contribuyen a la estabilidad general y longevidad del equipo.
• Mecanismo de corte de alambre neumático integrado: El mecanismo de corte de alambre neumático incorporado garantiza un corte de alambre limpio, eficiente y automatizado después del enrollado. Este proceso automatizado elimina los pasos de corte manuales, mejorando la productividad y la precisión.
• Conteo preciso de medidores con codificador rotativo: La máquina emplea un mecanismo de conteo de medidores basado en un codificador rotativo de tracción para una medición de longitud de cable de alta precisión. Esta capacidad precisa de conteo de medidores garantiza longitudes de bobina consistentes y minimiza el desperdicio de material.
• Piezas de accesorios mecanizadas CNC para ingeniería de precisión: Las placas de montaje críticas y las piezas de los accesorios de procesamiento se fabrican utilizando centros de mecanizado de control numérico de gong por computadora CNC. Esto garantiza una precisión y exactitud dimensional excepcionales, lo que contribuye a la calidad y el rendimiento generales de la máquina.
• Procesamiento y montaje de alta calidad: Todas las piezas se someten a un procesamiento riguroso de acuerdo con los diseños de ingeniería, que incluyen fresado, rectificado, torneado, corte de alambre y tratamiento térmico. Este meticuloso proceso de fabricación, seguido de una cuidadosa sujeción, instalación eléctrica y puesta en marcha, garantiza la más alta calidad y rendimiento.
• Accesorio de cable personalizable (eje) para versatilidad: El accesorio de alambre (eje), hecho de acero inoxidable duradero, se puede personalizar para cumplir con los requisitos específicos del cliente. La máquina está equipada con un carrete estándar para el bobinado de alambre, lo que permite la adaptabilidad a diferentes tipos de alambre y dimensiones de bobina.
• Parámetros de bobinado ajustables para mayor flexibilidad: Los usuarios pueden ajustar fácilmente el diámetro interno del devanado (50-300 mm), los metros o vueltas de bobinado y la velocidad de bobinado (1-8 vueltas / segundo) para adaptarse a diversas especificaciones de cable y requisitos de bobina.
• Carrera de fila opcional para diferentes longitudes de bobina: La máquina viene de serie con una carrera de fila de 120 mm, con una carrera opcional de 200 mm disponible para procesar bobinas más largas, lo que proporciona adaptabilidad para diversas longitudes de bobina.
• Amplia gama de opciones de diámetro de disco: Elija entre múltiples diámetros de disco (220 mm, 280 mm, 320 mm, 350 mm – 350 mm personalizables) para optimizar la máquina para diferentes tamaños de bobina y volúmenes de alambre.
• Tamaño compacto y peso manejable: Con unas dimensiones de L800×W1000×H1030 y un peso de 180 kg, la máquina ofrece un tamaño relativamente compacto, lo que la hace adecuada para diversos entornos de producción.

Especificaciones técnicas:
