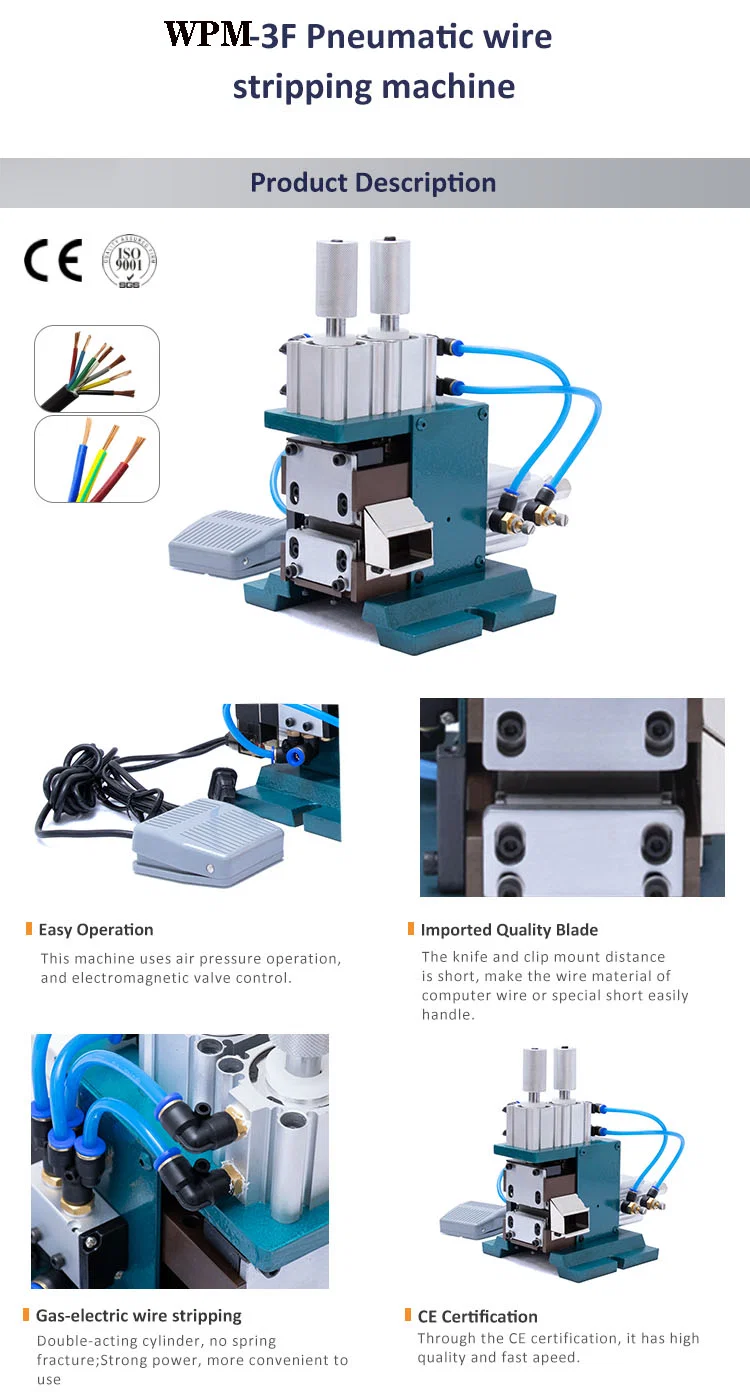

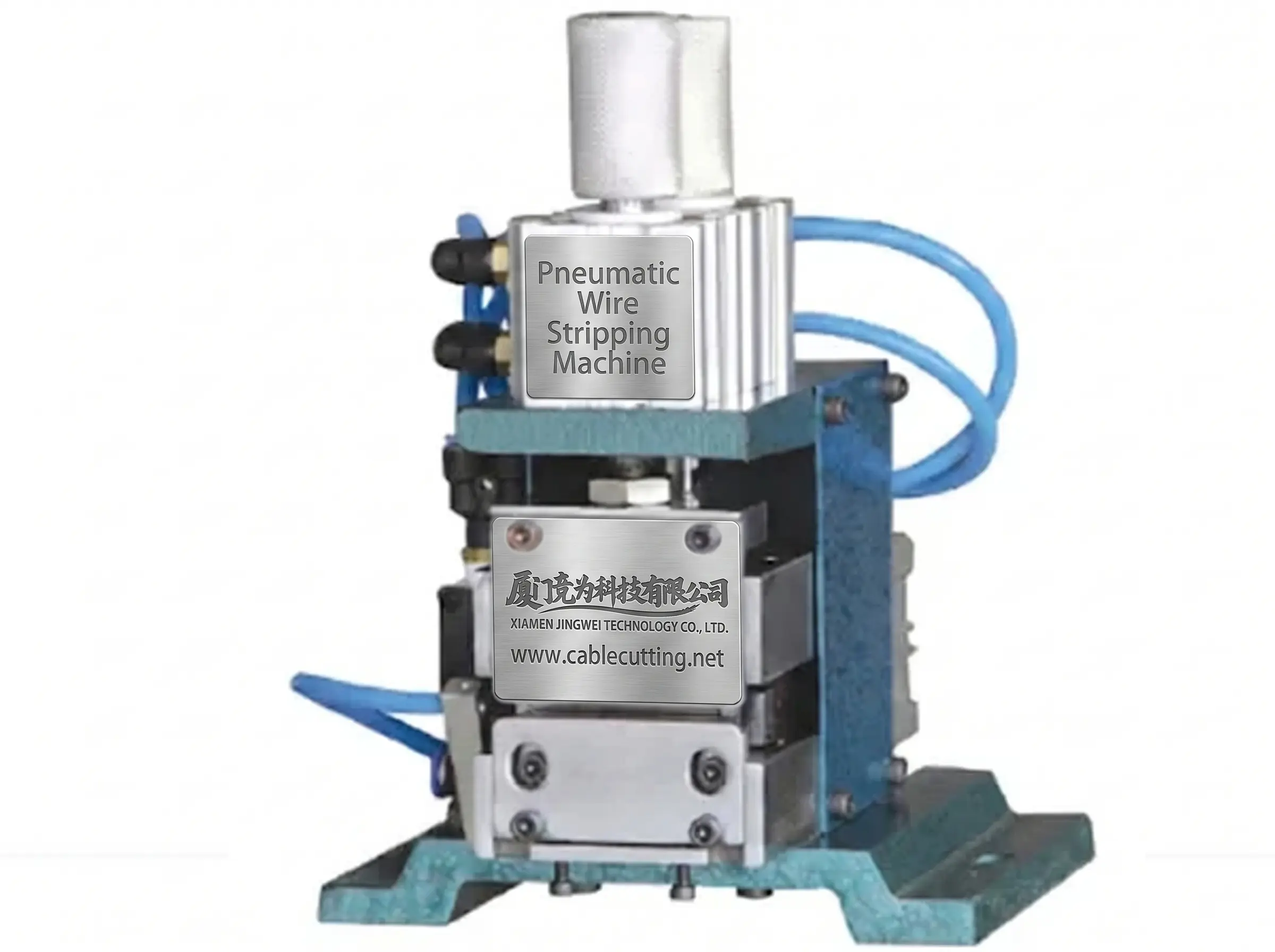

La WPM-3F es una peladora neumática vertical de cable concebida para trabajo de banco en talleres de arneses. Un solo cilindro neumático montado en la parte superior impulsa el bloque de cuchillas en vertical sobre el cable, y la longitud de pelado se ajusta a un máximo de 20 mm. La unidad funciona con AC 110 V o 220 V y 5-7 kg de aire de taller, y ocupa 260 x 150 x 270 mm con 14 kg.
Frente al pelado manual, la carrera vertical mantiene la cuchilla perpendicular al eje del cable, de modo que el anillo de corte cierra de forma uniforme alrededor del aislamiento y la cuchilla tiene menos probabilidad de alcanzar los hilos conductores. Frente a las peladoras horizontales de banco, el cable se alimenta por el frente y la cuchilla baja en lugar de desplazarse en sentido transversal, lo que mantiene visible la línea de corte y evita que las colas cortas se desvíen del filo.
Dentro de la serie vertical WPM, la 3F es la versión de carrera corta, con 20 mm de longitud de pelado. La WPM-4F mantiene el mismo principio neumático pero amplía la longitud de tracción a 30 mm en un chasis mayor de 280 x 200 x 320 mm para extremos de cable más pesados. La WPM-3F+T añade un cabezal de torsión para colas peladas y trenzadas, y la WPM-3FA sustituye el cilindro neumático por un circuito eléctrico de calefacción de 200 W para trabajo en AWG 18-32.
Características principales

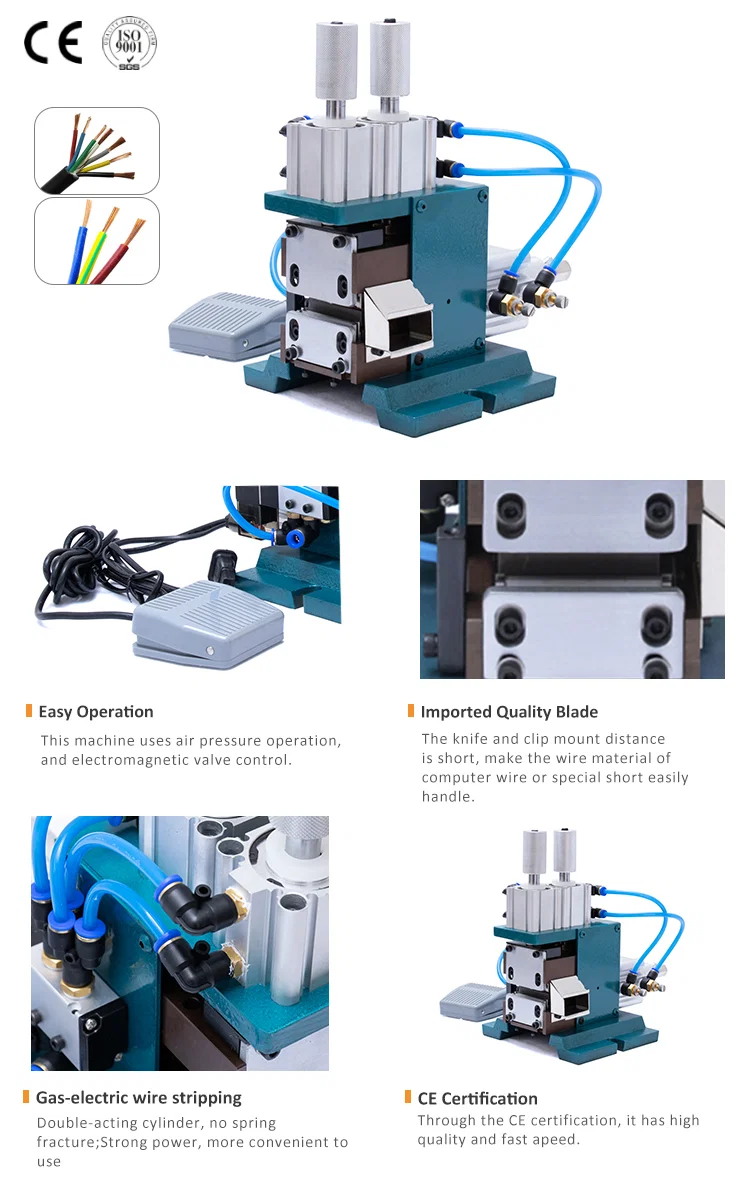

1. Accionamiento neumático vertical: un cilindro situado en la parte superior impulsa el bloque de cuchillas en línea recta, sin motor ni reductor en la trayectoria de corte
2. Longitud de pelado máxima de 20 mm, ajustada mecánicamente en el bloque de cuchillas antes de una tanda de producción
3. Entrada de doble tensión, AC 110 V o 220 V, de modo que una sola referencia cubre ambos estándares de suministro
4. Base fundida de 260 x 150 x 270 mm, taladrada para montaje en banco, con 14 kg de peso total
5. Cuchilla y placas de sujeción accesibles desde el lado del operador mediante tornillos frontales para el cambio de cuchilla
6. Circuito neumático estanco con racores de inserción rápida y manguera de poliuretano, apto para 5-7 kg de presión de suministro
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-3F |
|---|
| Tipo | Peladora neumática vertical de cable |
|---|
| Alimentación | AC 110 V / 220 V |
|---|
| Presión de aire | 5-7 kg |
|---|
| Longitud de pelado | 20 mm |
|---|
| Dimensiones | 260 x 150 x 270 mm |
|---|
| Peso | 14 kg |
|---|
Resumen de la gama de modelos
La serie WPM-3F comparte una plataforma de pelado vertical. Los modelos simples solo pelan, la variante H añade una cuchilla caliente y las variantes T pelan y trenzan cables multifilares en una sola pasada. La capacidad y la huella en el banco se comparan a continuación.
| Parámetro | WPM-3F | WPM-4F | WPM-3F+H | WPM-3F+T | WPM-4F+T |
| Función | Solo pelado | Cuchilla caliente | Pelado y torsión |
| Calibre del cable (AWG) | AWG 18–32 | AWG 18–32 | AWG 18–32 |
| Longitud de pelado | 20 mm | 30 mm | 20 mm | 20 mm | 30 mm |
| Presión de aire | 5–7 kg | 5–8 kg | 5–7 kg | 5–7 kg | 5–8 kg |
| Dimensiones (L×An×Al) | 260×150×270 mm | 320×190×320 mm | 260×150×270 mm | 260×150×270 mm | 320×190×320 mm |
| Peso neto | 14 kg | 18 kg | 14 kg | 14 kg | 18 kg |
| Embalaje | Caja de madera, embalaje de exportación estándar |

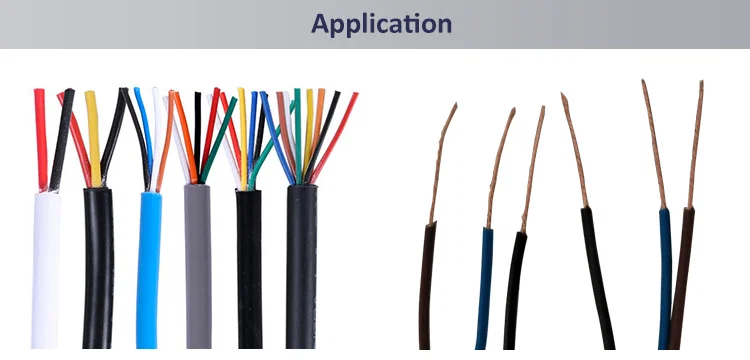

Aplicaciones
— Ensamble de arneses de tablero y electrodoméstico: cable de conexión PVC pelado en la cola antes del engaste del terminal
— Preensamble de arnés automotriz: conductores individuales cortados a longitud y pelados a una cola fija para insertar en conector
— Fabricación electrónica por contrato: cable de equipo y puentes internos pelados en tandas cortas
— Talleres de mantenimiento de planta: aislamiento dañado recortado en el cableado de máquina antes de volver a terminal
— Células de ensamble de cable con espacio de banco limitado, en las que la peladora debe trasladarse entre puestos
