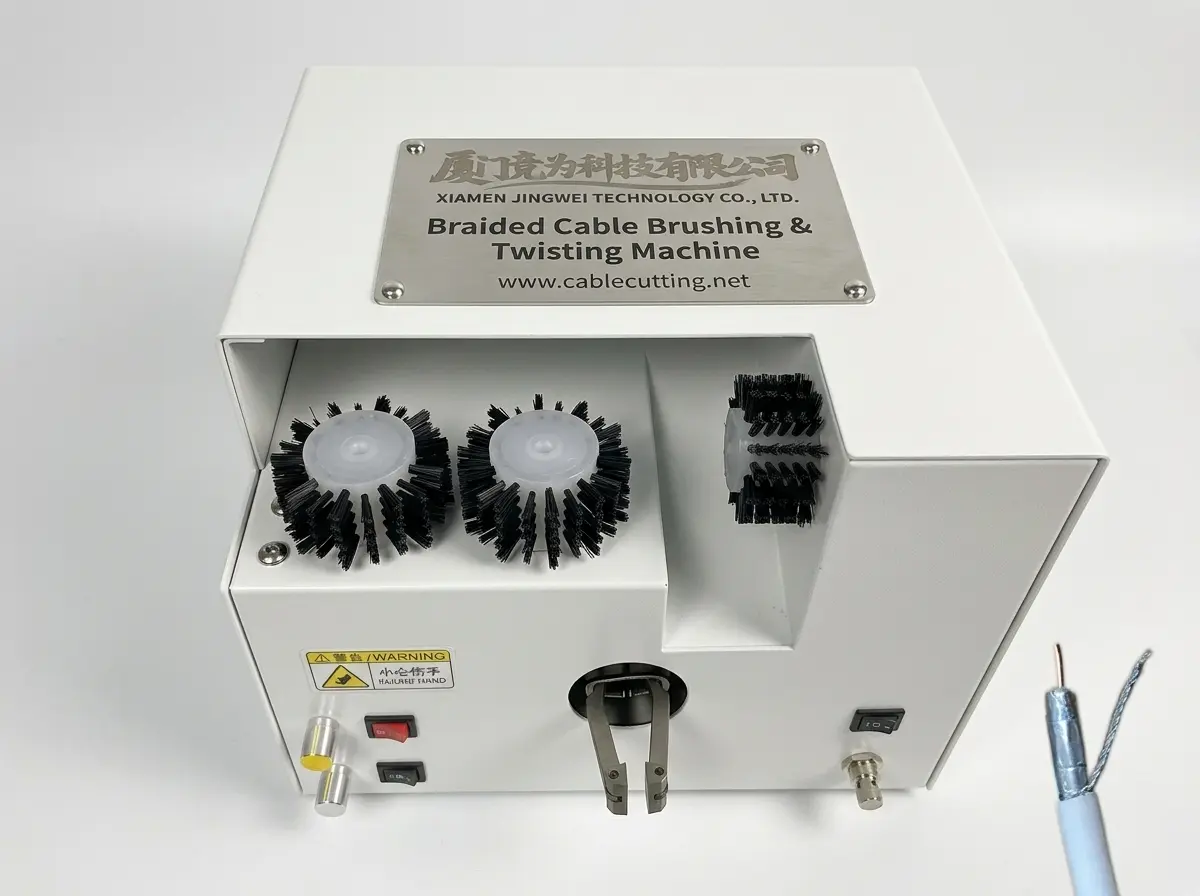

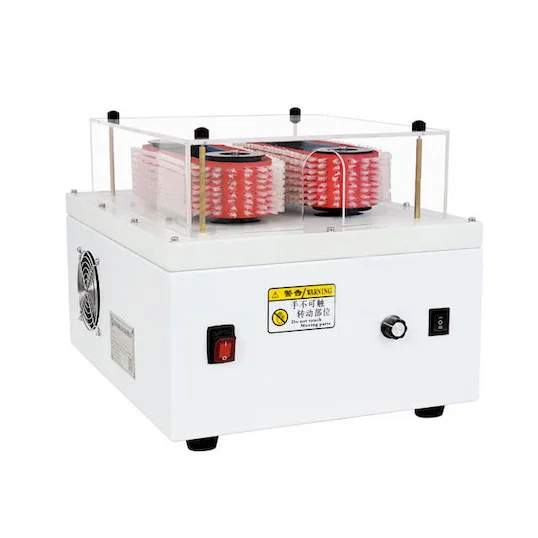

La WPM-192 es una máquina automática de cepillado y trenzado de cable trenzado para cable blindado. Tres ruedas de cepillo abren la trenza en una longitud de 5 a 60 mm, un separador divide los hilos y un cabezal de trenzado los reúne en una sola cola. La unidad funciona a 220 V o 110 V, 50 a 60 Hz, con 10 W de potencia de control y un suministro de aire de 4 a 6 kg para la pinza.

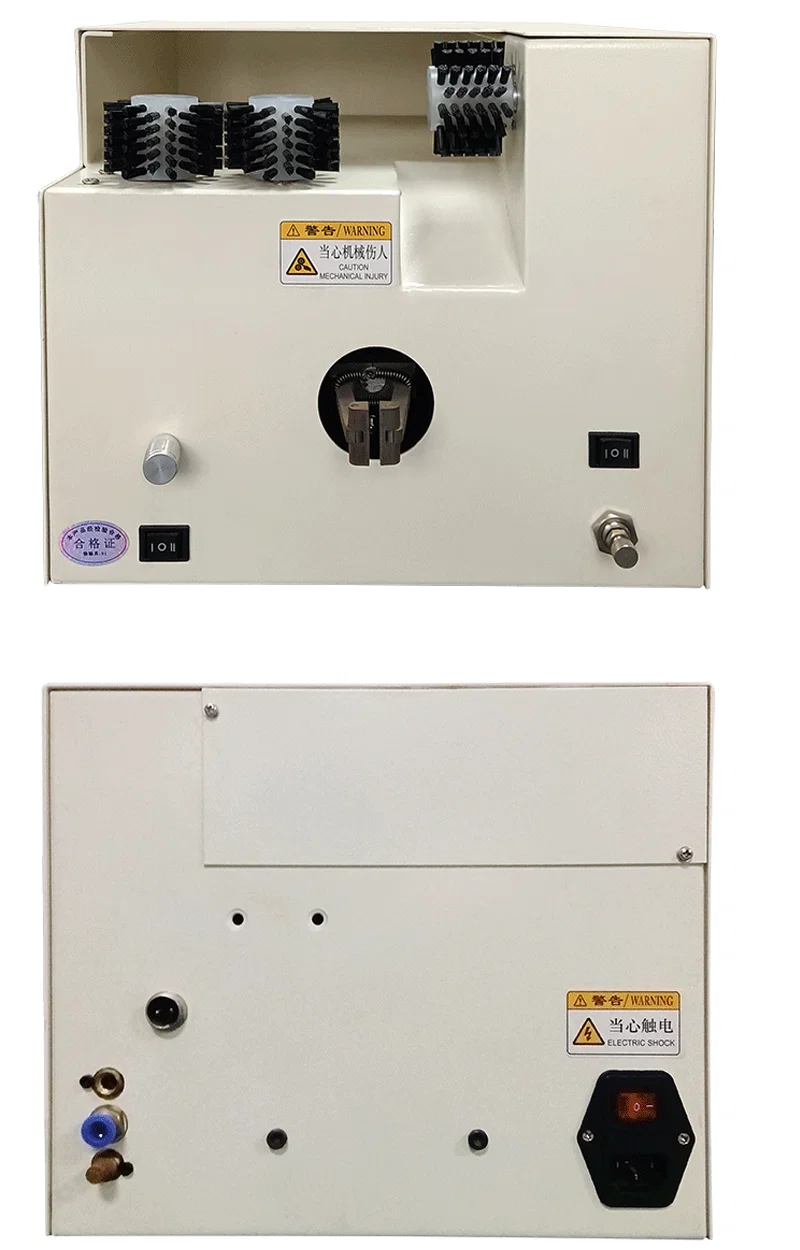

Cepillar una trenza a mano deshilacha los hilos, y la cola resultante queda irregular tanto en longitud como en paso. Aquí la estación de cepillado es motorizada y la velocidad del separador es variable de forma continua, de modo que la trenza se peina en lugar de arrancarse, el sentido de trenzado puede fijarse a izquierda o derecha para seguir el paso de la malla, y la longitud trenzada se detiene en el valor ajustado. Los dos interruptores basculantes del panel frontal accionan por separado los motores de cepillado y de trenzado, así que el operador puede cepillar sin trenzar.
Es la única unidad del grupo que trabaja el blindaje. Las WPM-19, WPM-190 y WPM-191 trenzan conductores ya expuestos y no tienen estación de cepillado; la WPM-012 pela cable multipolar paralelo; las WPM-25-290 y WPM-5010 retiran la cubierta exterior. En la WPM-192 el aislamiento se pela aguas arriba y la máquina solo cepilla, separa y trenza la trenza.
Características principales
1. Trabajo del blindaje y no del conductor: la capa de trenza se abre en hilos con los cepillos y se reúne en una cola trenzada, mientras los conductores del cable pasan sin tocarse.

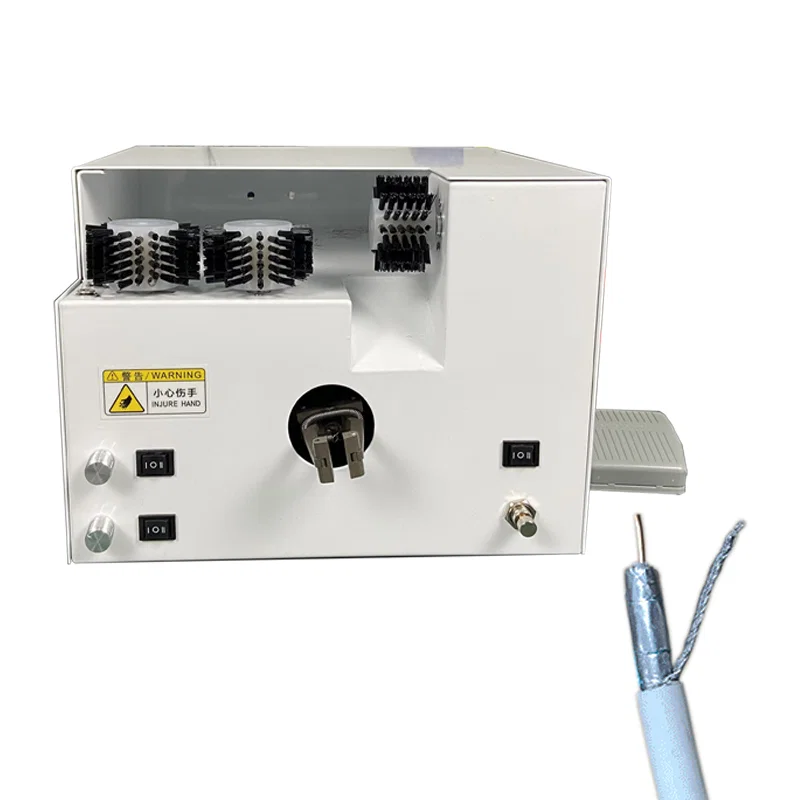

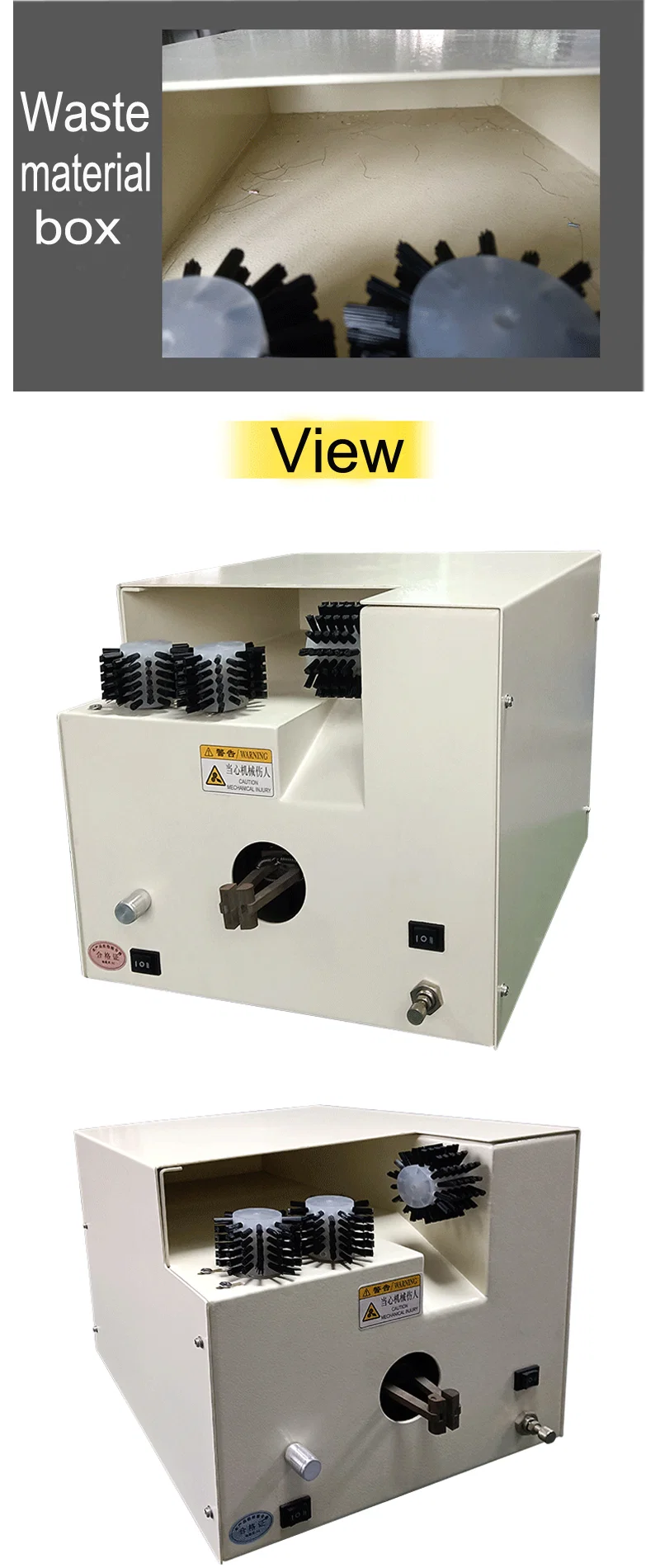

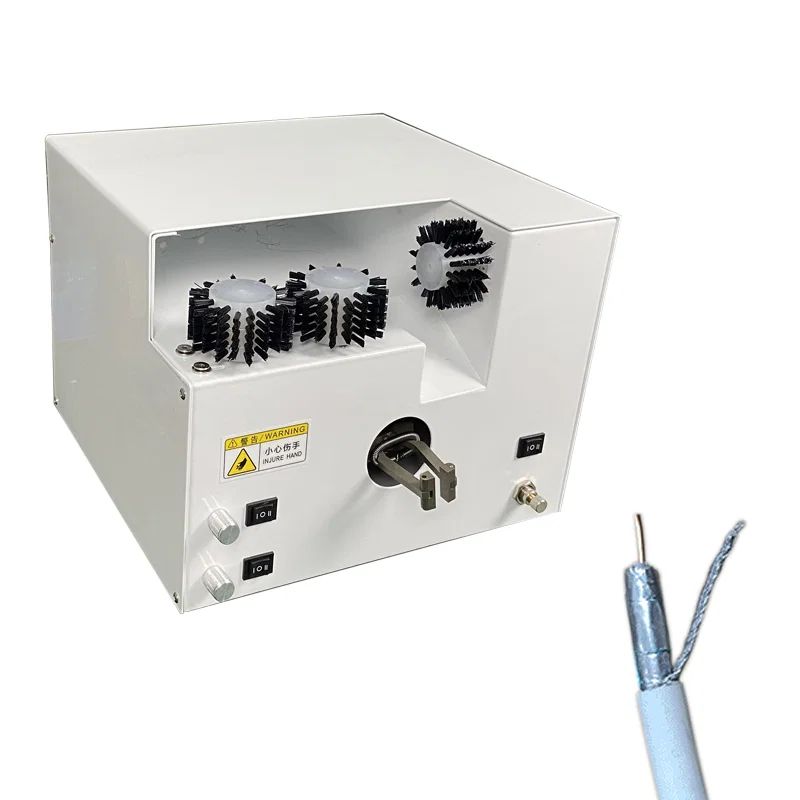

2. Tres ruedas de cepillo como configuración máxima, dos horizontales sobre la trayectoria del cable y una vertical a la salida, de modo que la trenza se trabaja desde ambos lados del cable.
3. Longitud trenzada de 5 a 60 mm, limitada por la carrera del cabezal y no por el criterio del operador.
4. Alimentación de 220 V o 110 V, 50 a 60 Hz, con 10 W de potencia de control y suministro de aire de 4 a 6 kg para la pinza de trenzado; los motores de cepillado y de trenzado se accionan por separado.
5. Sentido de trenzado ajustable a izquierda o derecha y velocidad del separador variable de forma continua, de modo que la presión de cepillado y la separación de hilos siguen el paso de la trenza.
6. Forma de cuchilla: en esta estación no hay cuchilla de pelado. El cepillado se realiza con ruedas de cepillo giratorias y la separación con el separador, así que no hay holgura de cuchilla que ajustar contra el blindaje.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-192 |
|---|
| Función | Cepillado y trenzado de cable trenzado |
|---|
| Longitud de hilo trenzado | 5 a 60 mm |
|---|
| Sentido de trenzado | Izquierda o derecha, ajustable |
|---|
| Velocidad del separador | Variación continua |
|---|
| Tensión | 220 V / 110 V, 50 a 60 Hz |
|---|
| Potencia | 10 W |
|---|
| Presión de aire | 4 a 6 kg |
|---|
| Ruedas de cepillo | 3 máx. |
|---|
| Dimensiones | 320 x 310 x 200 mm |
|---|
| Peso | 12.5 kg |
|---|
Aplicaciones
— Ensamblado de cable blindado: cable coaxial y de control trenzado, con la trenza peinada y trenzada en una cola para puesta a tierra antes del montaje del conector.
— Arneses aeroespaciales y de defensa: tramos blindados terminados en conector de culata o anillo de tierra, donde una trenza deshilachada es un rechazo.
— Cable médico e de instrumentación: conductores blindados de bajo ruido, con una longitud de cola constante en el lote antes del sobremoldeo.
— Cable de sensor y encoder industrial: trenza preparada y trenzada antes del encapsulado o del sobremoldeo del conector.
— Arnés de vehículo eléctrico y almacenamiento de energía: cable de señal blindado de alta tensión, con la cola de blindaje reunida para la conexión de tierra en el cuerpo del conector.
