Cuchilla de pelado de carburo de tungsteno JW-BL20
Cuchilla de pelado de carburo de tungsteno JW-BL20 Thumb

Cuchilla de pelado de carburo de tungsteno JW-BL20

📅 2025-04-25 👁️ 563

La JW-BL20 es una cuchilla de pelado de cable en carburo de tungsteno para máquinas cortapeladoras, las que cortan el cable a longitud y pelan el extremo en el mismo ciclo. Es el elemento de corte de la estación de pelado y se suministra como cuchilla de recambio para la máquina, en carburo de tungsteno.

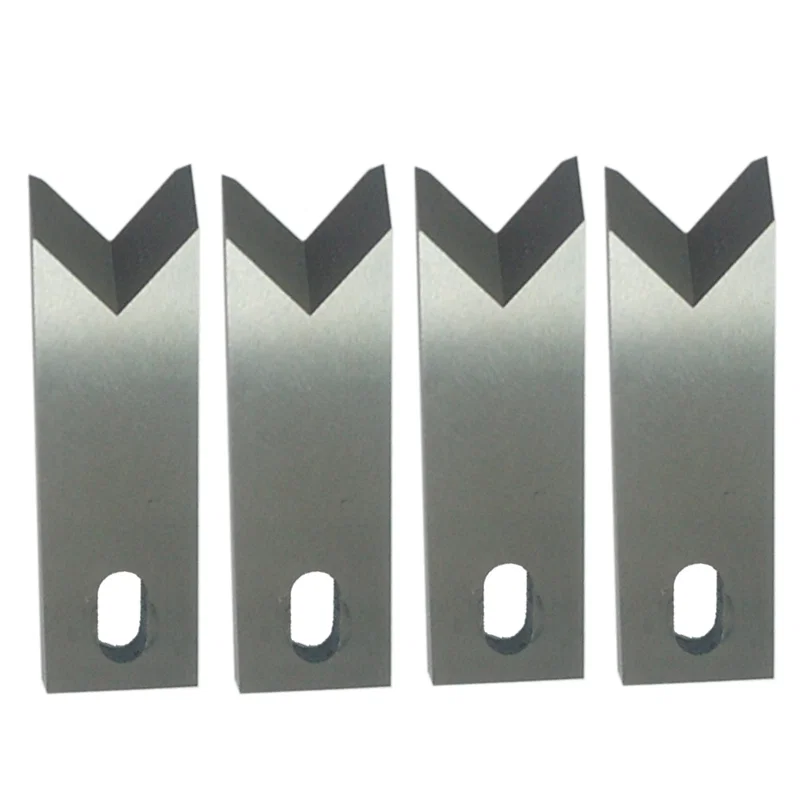

La cuchilla es una placa plana estrecha con una sola punta en V y una ranura redondeada en la base. La V se rectifica como dos flancos que se encuentran en un punto, de modo que la cuchilla cierra sobre el aislamiento desde ambos lados y corta alrededor del conductor en lugar de arrastrarse a través de él; la banda de tono dorado en el extremo de corte marca la sección rectificada frente al cuerpo sin tratar. El carburo de tungsteno es el grado especificado, que es lo que la punta en V necesita en aislamientos con carga o abrasivos y en una máquina que trabaja el mismo calibre durante un turno largo. Las cuatro cuchillas de la fotografía son idénticas, y así se suministran: un solo perfil, sustituido como una sola pieza.

La cuchilla se pide para la máquina cortapeladora y el rango de cable que se trabaja, ya que la abertura en V debe coincidir con el cable. Se cambia cuando los flancos muestran una banda de desgaste brillante, cuando la punta se redondea o cuando los extremos pelados empiezan a arrastrar hilos por un lado. La ranura única de la base permite ajustar la cuchilla en profundidad en el portaherramientas antes de apretar el tornillo, así que la longitud de pelado no debe restablecerse tras el cambio.

Características principales

1. Cuerpo de carburo de tungsteno: el grado adecuado para aislamientos con carga y abrasivos y para series largas con un solo calibre de cable.

2. Punta en V simple: dos flancos rectificados se encuentran en un punto, de modo que el corte cierra alrededor del conductor en lugar de arrastrarse a través de él.

3. Ranura redondeada en la base: la cuchilla se ajusta en profundidad en el portaherramientas antes de apretar el tornillo, lo que repite la longitud de pelado.

4. Banda de corte rectificada: la sección de tono dorado en la punta distingue el extremo afilado del cuerpo sin tratar, visible en la fotografía.

5. Un perfil, una pieza: la cuchilla se suministra como recambio individual, sin juego que emparejar.

6. Ajuste a máquina cortapeladora: fabricada para la estación de pelado de estas máquinas, para corte de cable y pelado de aislamiento.

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-BL20
ArtículoCuchilla de pelado de cable en carburo de tungsteno
MaterialCarburo de tungsteno
Forma de filoPunta en V simple, dos flancos rectificados (fotografía)
MontajeUna ranura redondeada en la base (fotografía)
FunciónCorte de cable y pelado de aislamiento
CompatibilidadMáquinas cortapeladoras

Aplicaciones

— Máquinas cortapeladoras que cortan el cable a longitud y pelan el extremo en un solo ciclo.

— Cable eléctrico con aislamiento con carga o abrasivo, donde el carburo de tungsteno mantiene la punta en V.

— Series largas con un calibre de cable fijo, donde se conserva el mismo perfil de cuchilla en el cabezal.

— Líneas de arneses que pelan cable unipolar, donde un corte en V alrededor del conductor mantiene los hilos intactos.

— Sustitución cuando los flancos muestran banda de desgaste o los extremos pelados empiezan a arrastrar hilos.

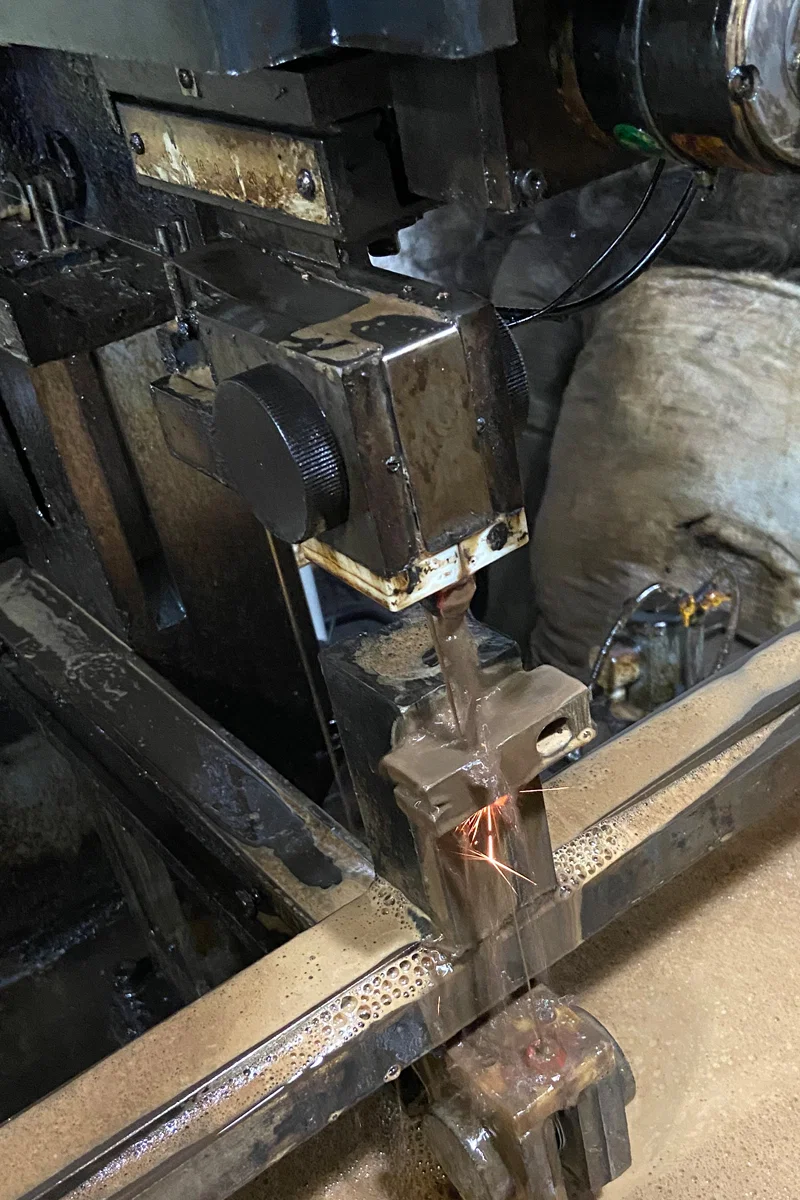

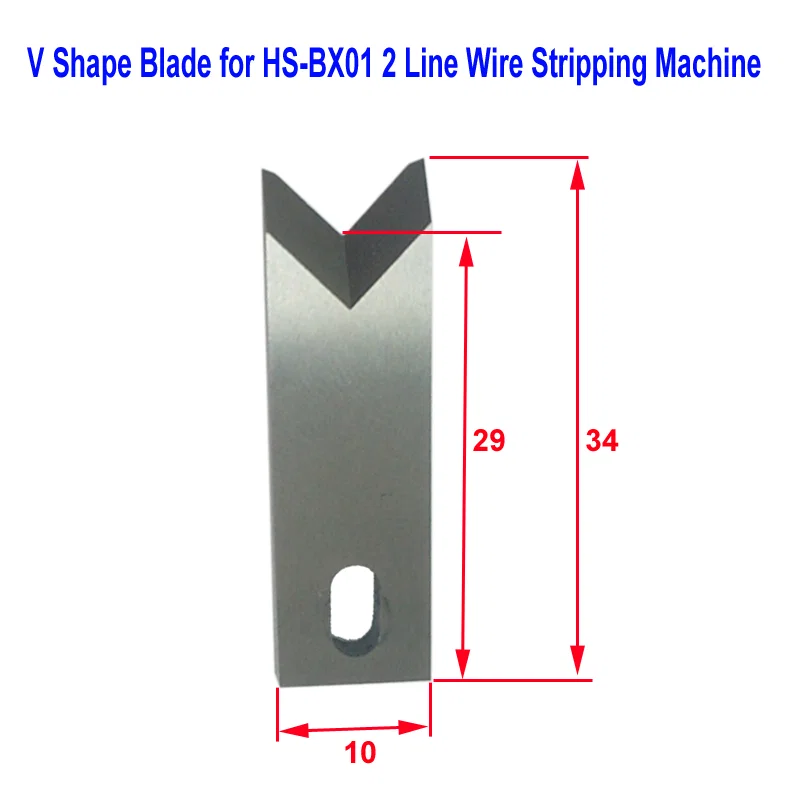

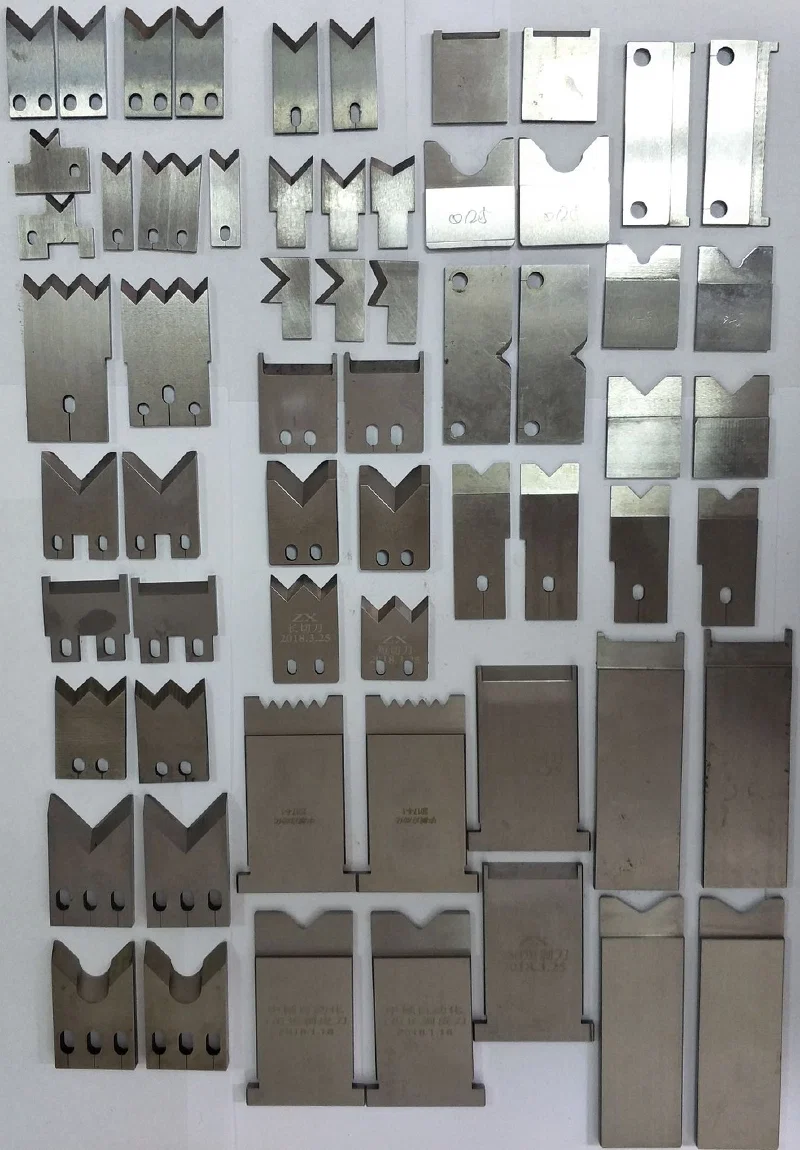

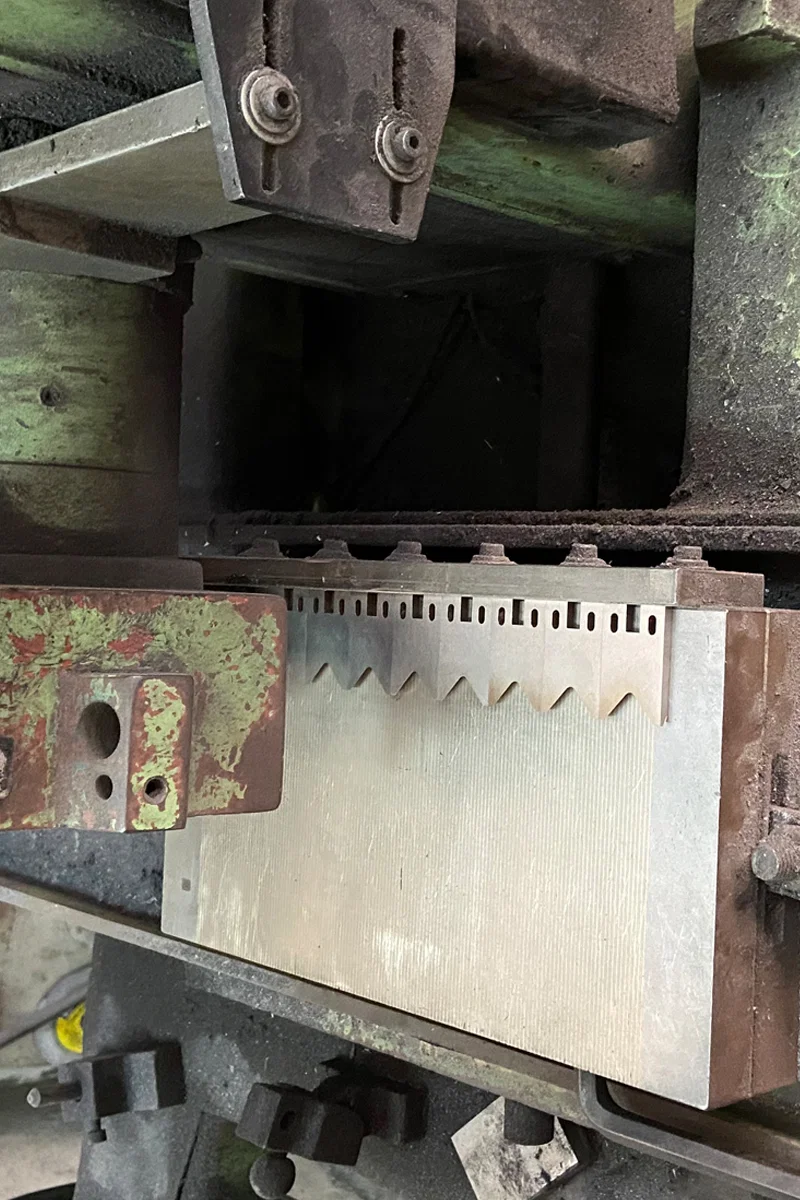

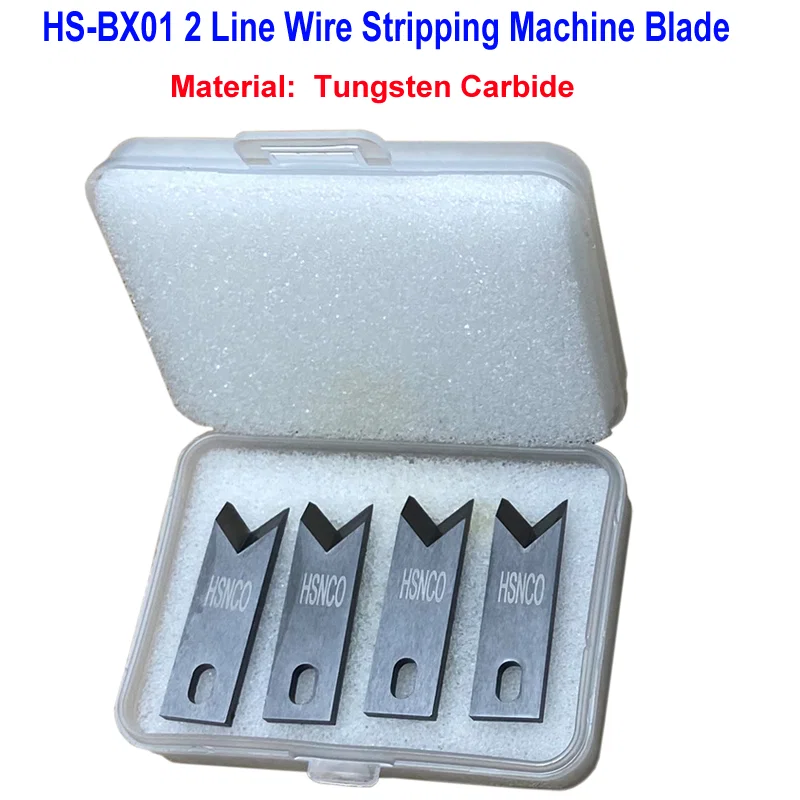

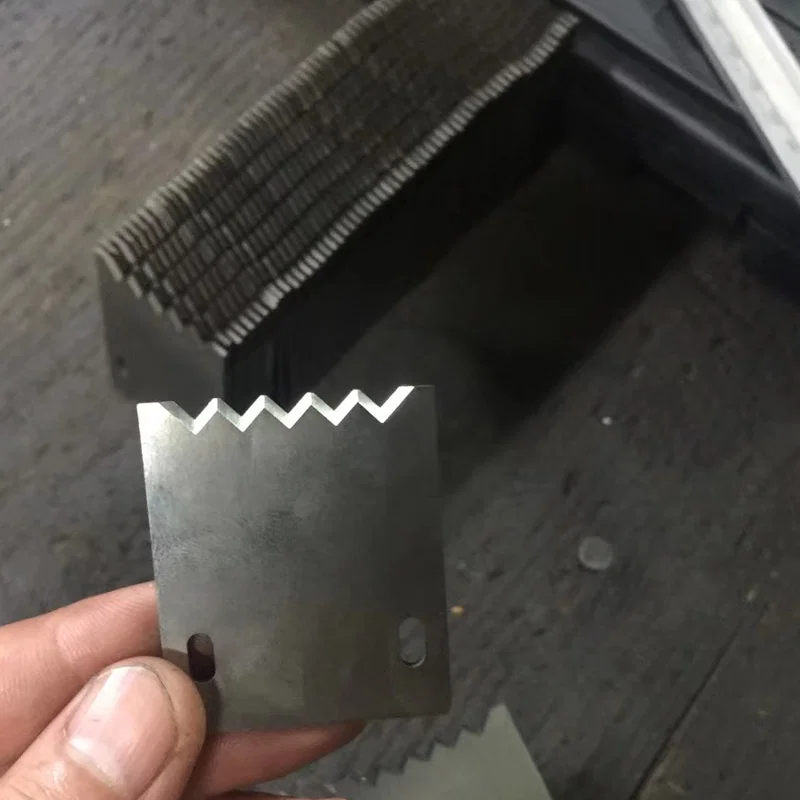

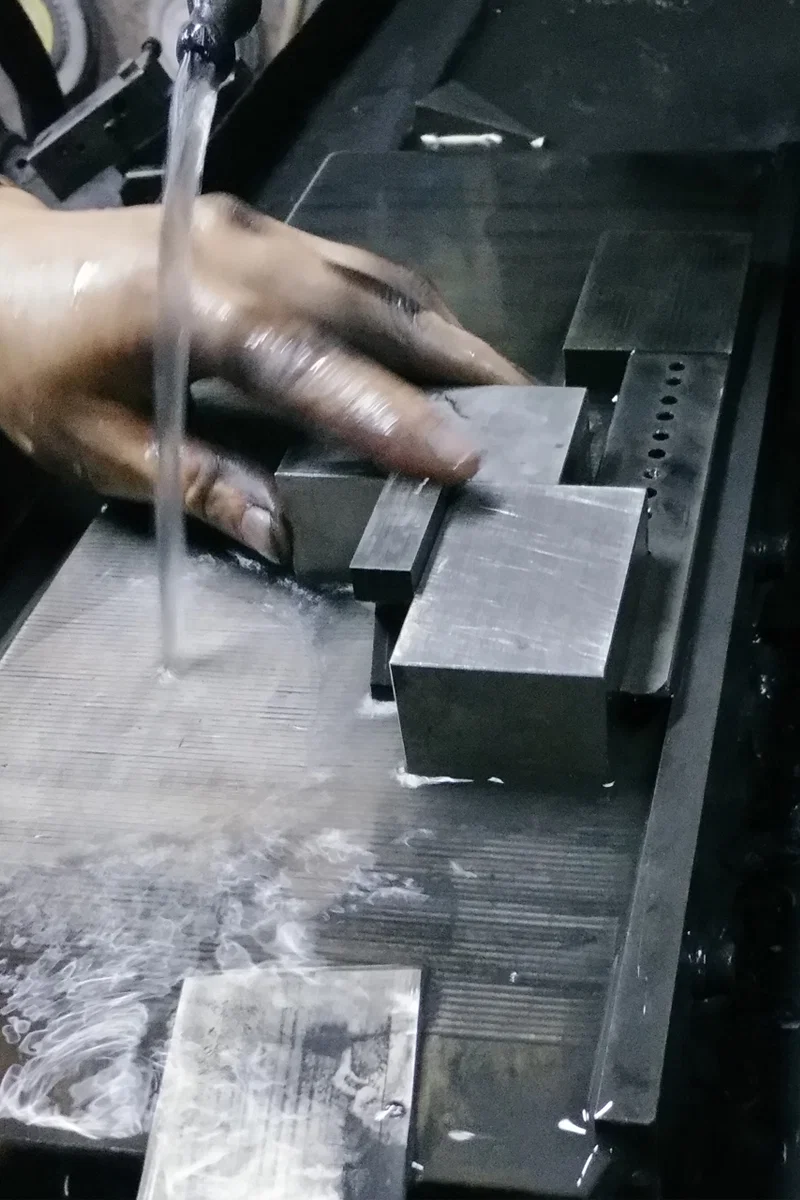

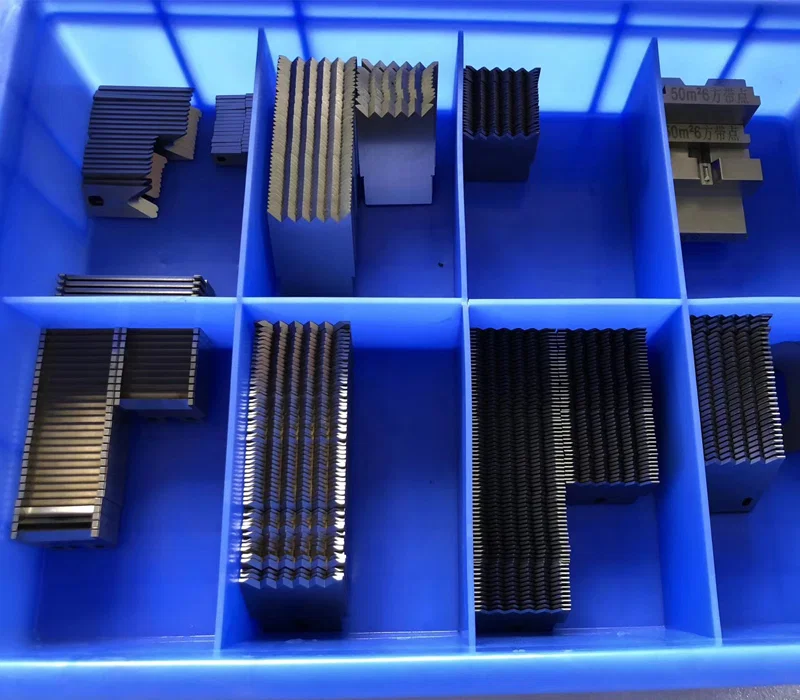

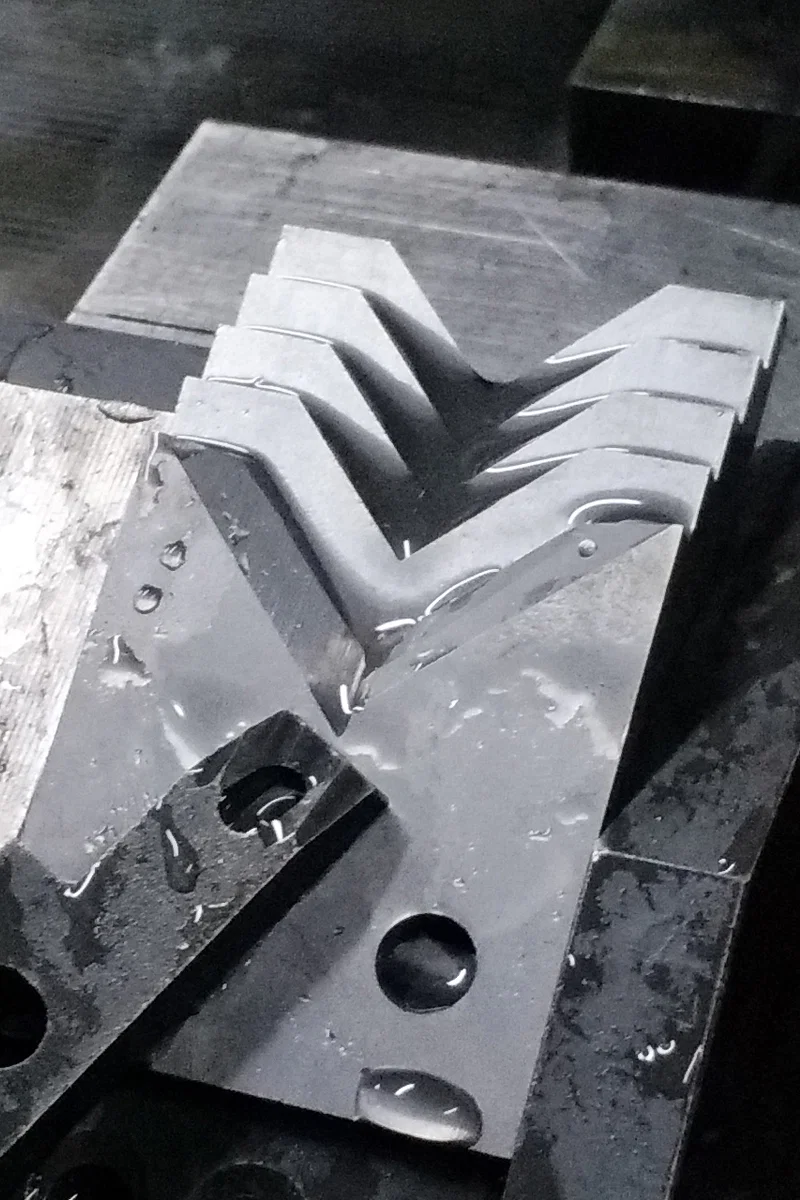

Cuatro cuchillas de pelado en V de carburo de tungsteno alineadas sobre fondo blancoCuchilla en V para máquina pelacables HS-BX01, con medidas de 34, 29 y 10 mmCuatro cuchillas marcadas HSNCO en estuche plástico transparente, material de carburo de tungstenoElectroerosión de hilo cortando una pieza en bruto de cuchilla con chispas y refrigerante inundando la mesaOperario verificando piezas en bruto de cuchilla con muesca en V apiladas en un dispositivo de la electroerosionadoraPila de cuchillas de carburo en V sujetas en dispositivo de mecanizado y mojadas con refrigeranteMano sosteniendo una pieza en bruto de cuchilla con borde dentado ante un lote de cuchillas apiladasTiras de cuchilla dentada sujetas en un dispositivo de electroerosión después del corteMano posicionando una pieza en bruto de cuchilla bajo el chorro de agua en la mesa de mecanizadoBandeja azul con compartimentos que alojan lotes de tiras de cuchilla dentada y con muesca en VDecenas de tipos de cuchilla dispuestos: perfiles en V, en U, dentados y de filo plano
