Cuchillas para peladora neumática 2.0-14 mm JW-BL06
Cuchillas para peladora neumática 2.0-14 mm JW-BL06 Thumb

Cuchillas para peladora neumática 2.0-14 mm JW-BL06

📅 2025-04-25 👁️ 2,741
  • Modelo del producto: JW-BL06

  • Especificaciones

    Modelos Compatibles: 305, 310, 315
    Tipos de Cuchilla: Plana, en V, Redonda, en U
    Juego Incluido: 2 piezas
    Rango Diámetro Cable: 2.0-14 mm
    Ajuste Cuchilla en V: Para cables < 4.0 mm
    Intervalo Cuchilla Redonda: 0.5 mm (2.0-10 mm), 1.0 mm (10.1-14 mm)
  • Solicitar presupuesto ahora

JW-BL06 es un juego de cuchillas para peladora neumática de cable, destinado a las máquinas de pelado horizontal 305, 310 y 315. Se suministra en juegos de dos piezas, y el par se elige según el diámetro exterior del cable que se pela, de modo que un taller mantiene un par por cada banda de medida que trabaja.

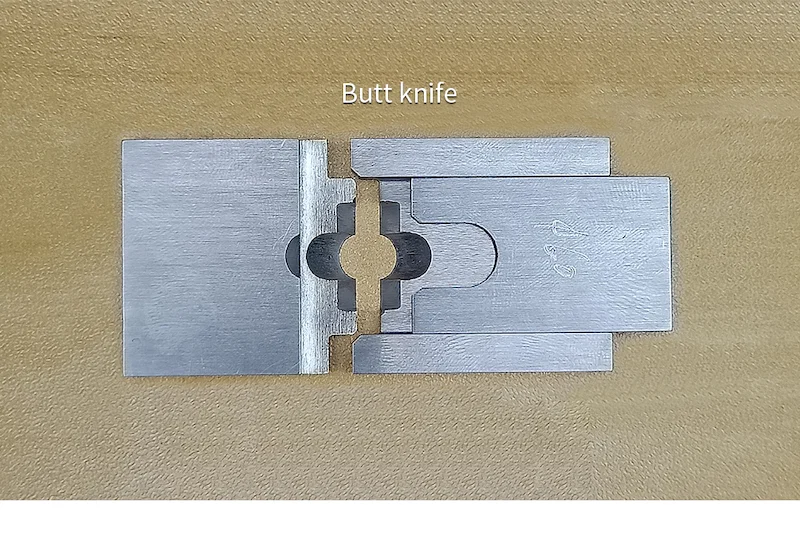

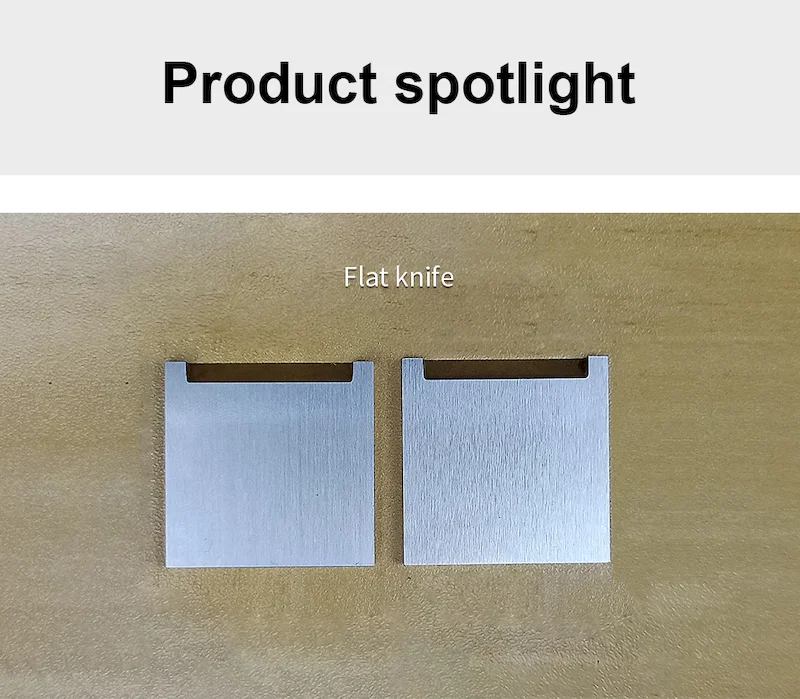

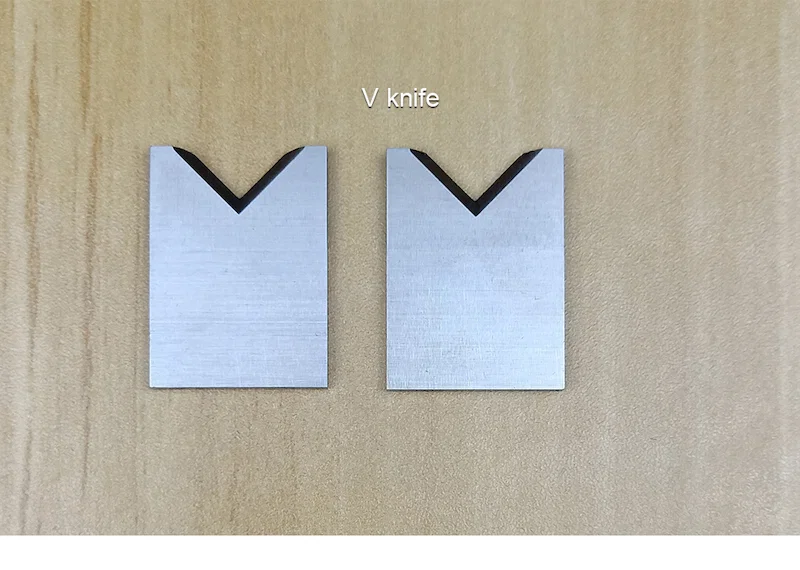

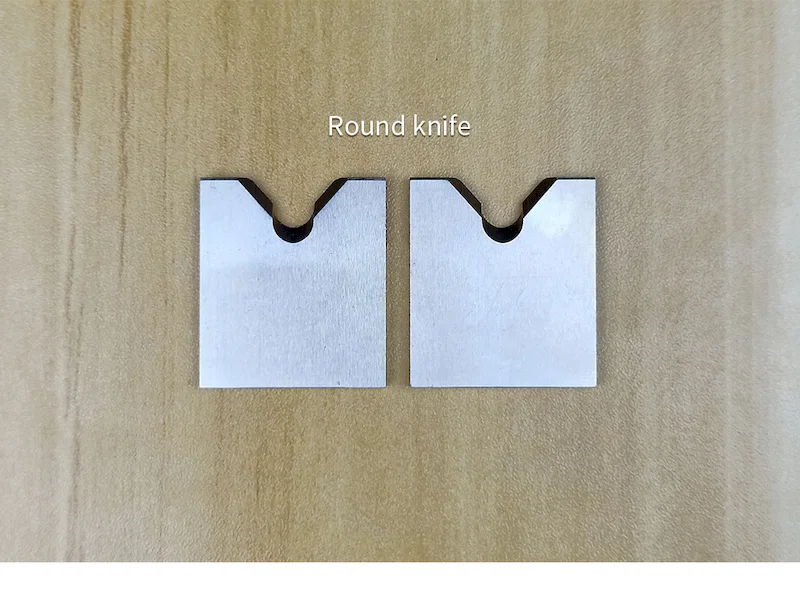

Las cuchillas redondas se gradúan de 2.0 a 14 mm: intervalos de 0.5 mm entre 2.0 y 10 mm y luego intervalos de 1.0 mm hasta 14 mm. Esa graduación es la razón del juego: la muesca debe coincidir con el haz de conductores, ya que de lo contrario la cuchilla corta hilos en cable delgado y deja una rebaba en cable grueso. Las cuchillas en V se emplean por debajo de 4.0 mm de diámetro exterior, donde la muesca debe acompañar al cable en lugar de cerrarse sobre él. Las cuchillas planas, de tope y de tope semicircular completan la gama para cable plano y para requisitos de corte cuadrado.

Las cuchillas se montan en el cabezal neumático existente de las máquinas 305, 310 y 315 y se sustituyen por pares cuando la muesca se desafila o cuando la línea cambia de medida de cable. La fotografía muestra los cuatro perfiles de trabajo uno junto al otro, con una cuchilla redonda marcada para 4.0 mm.

Características principales

1. Tipos de cuchilla: redonda, en V, plana, de tope y de tope semicircular en una sola gama, para cable redondo y plano.

2. Rango de cuchilla redonda: 2.0 a 14 mm de diámetro exterior, en pasos de 0.5 mm hasta 10 mm y de 1.0 mm por encima.

3. Rango de cuchilla en V: para cable por debajo de 4.0 mm de diámetro exterior, donde una muesca cerrada cortaría en exceso.

4. Suministro por pares: dos piezas por juego, de modo que ambas mitades del cabezal se renuevan juntas.

5. Compatibilidad de máquina: fabricadas para el cabezal de pelado neumático de las peladoras horizontales 305, 310 y 315.

6. Cobertura de cable: cable plano, cable redondo y cable delgado de proceso, incluidas las medidas marcadas en la cara de la cuchilla.

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-BL06
Contenido del juego2 piezas por juego
Tipos de cuchillaCuchilla redonda, en V, plana, de tope y de tope semicircular
Rango de cuchilla redonda2.0-14 mm de diámetro exterior
Pasos de cuchilla redonda0.5 mm (2.0-10 mm), 1.0 mm (10.1-14 mm)
Rango de cuchilla en VPor debajo de 4.0 mm de diámetro exterior
CompatibilidadPeladoras horizontales 305, 310, 315
AplicaciónPelado de cable plano, cables redondos y cable delgado de proceso

Aplicaciones

— Peladoras horizontales 305, 310 y 315: pelado neumático de cordón de alimentación redondo y cable de conexión.

— Cable plano tipo cinta y cable de alimentación plano, con los perfiles plano y de tope para un corte cuadrado.

— Cable delgado de proceso por debajo de 4.0 mm, en el que la cuchilla en V produce una muesca controlada en lugar de un corte cerrado.

— Líneas que cambian de calibre entre pedidos, en las que el par se sustituye por la medida de muesca correspondiente.

— Sustitución de cuchillas desafiadas o con corte excesivo tras haber dañado hilos por un error de medida.
