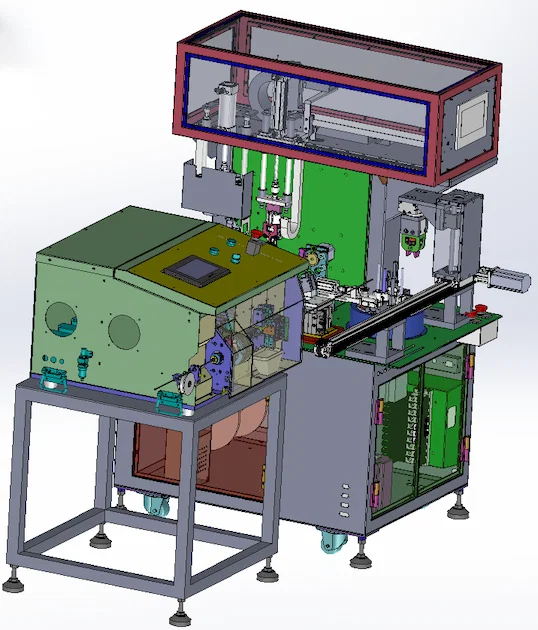

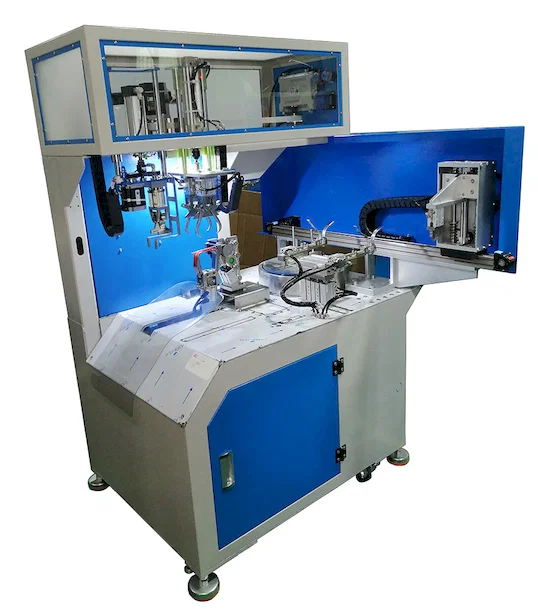

La WPM-URT-81M corta cable coaxial de hasta 10 mm, pela el extremo, enrolla el tramo con un paso de bobinado de 80-200 mm y une la bobina con una brida a 40 mm o menos. La longitud de corte va de 1-5 m con ±2 mm/m y la capacidad nominal es de 1300 pcs/h. El movimiento de pinzado y atado es neumático y trabaja a 0.5-0.6 MPa.
El coaxial suele cortarse en una cortadora de banco, pelarse a mano o con una peladora rotativa, y después enrollarse y atarse, midiendo la longitud de nuevo en cada paso. Este modelo mantiene la longitud en ±2 mm/m en una sola pasada, de modo que se eliminan la remedición, el pelado manual y la transferencia de la bobina suelta. La capacidad nominal de 1300 pcs/h corresponde al rango de 1-5 m.

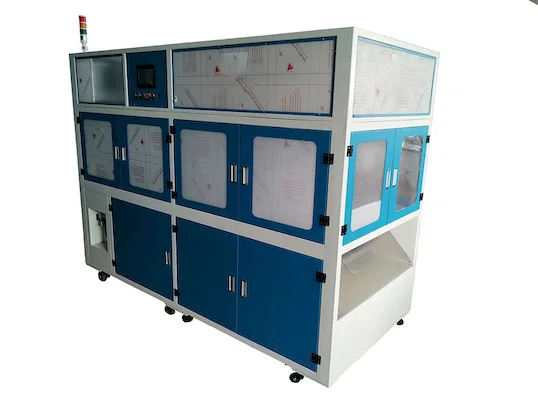

Es la única máquina dedicada a coaxial de este grupo. La clase de precisión la distingue de los modelos para cable: ±2 mm/m aquí frente a ±15 mm en las unidades CPRT, porque un extremo de coaxial debe ajustarse a un conector y no a una bornera. La contrapartida es una ventana de corte más corta, de 1-5 m, y un bastidor de 300 kg a 3.5 kW, muy por debajo de las líneas de cable de 1200 kg.
Características principales
1. Secuencia para coaxial en una sola pasada: corte, pelado del extremo, bobinado con paso de 80-200 mm y atado a 40 mm o menos.
2. Diámetro de cable de hasta 10 mm, que cubre desde coaxial delgado de bajada hasta cable de acometida grueso en la misma configuración.
3. Precisión de corte de ±2 mm/m en 1-5 m, la más estrecha del grupo, donde los modelos para cable se especifican en ±15 mm.
4. Capacidad nominal de 1300 pcs/h, la más alta de la gama, en longitudes de 1-5 m.
5. Paso de bobinado de 80-200 mm, de modo que la huella de la bobina se ajusta a la caja y no a un anillo fijo.
6. Pinzado y atado neumáticos a 0.5-0.6 MPa; 3.5 kW, 1200 x 1500 x 1600 mm, unos 300 kg.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-URT-81M |
|---|
| Diámetro de cable compatible | ≤10 mm |
|---|
| Longitud de corte | 1-5 m |
|---|
| Precisión de corte | ±2 mm/m |
|---|
| Paso de bobinado | 80-200 mm |
|---|
| Diámetro de atado | ≤40 mm |
|---|
| Capacidad de producción | ≤1300 pcs/h |
|---|
| Presión de aire requerida | 0.5-0.6 MPa |
|---|
| Alimentación | 220 V / 50 Hz |
|---|
| Potencia | 3.5 kW |
|---|
| Dimensiones | 1200 L x 1500 W x 1600 H mm |
|---|
| Peso | 300 kg |
|---|
Aplicaciones
— Cables de cámaras CCTV: coaxial delgado de video de 1-3 m cortado, pelado en el extremo del conector y enrollado con brida para kits de instalación.
— Acometida de banda ancha y satélite: coaxial de 7-10 mm cortado a 3-5 m, pelado y atado para paquetes de abonado.
— Acometida de radio bidireccional y antena: coaxial de 5-8 mm en longitudes fijas, atado con el extremo pelado expuesto.
— Cableado de rack y estudio: puentes coaxiales de 1-2 m cortados a ±2 mm/m y enrollados para paneles de conexión.
— Cables de prueba y medición: conjuntos coaxiales cortos enrollados y atados, con la profundidad de pelado conservada para el montaje del conector.
