Cuchilla de aplicador OTP y engaste de terminales JW-BL16
Cuchilla de aplicador OTP y engaste de terminales JW-BL16 Thumb

Cuchilla de aplicador OTP y engaste de terminales JW-BL16

📅 2025-04-25 👁️ 1,123

JW-BL16 es la cuchilla de aplicador OTP y la cuchilla de engaste de terminales utilizada en la estación de aplicador de una engastadora de terminales. Es la pieza que conforma el barril del terminal sobre el conductor, no una máquina en sí misma, y también se monta en líneas de corte-pelado-engaste donde el cable se mide, se pela y se termina en un solo ciclo. La referencia abarca la cuchilla de aplicador OTP, la pieza de doblado que trabaja junto a ella y la propia cuchilla de engaste.

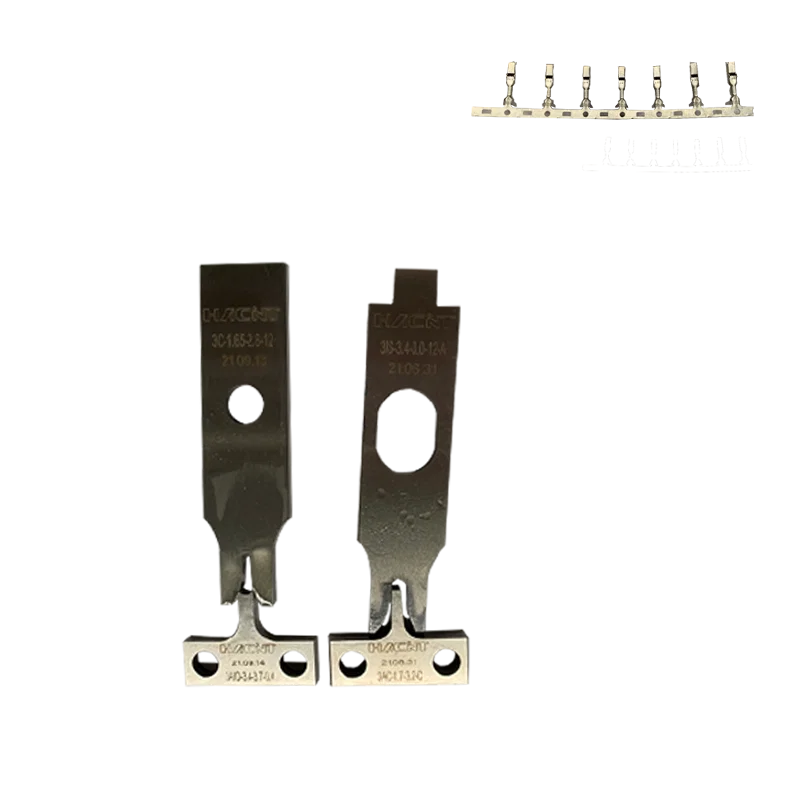

La cuchilla es una placa rectificada de una sola pieza. Un vástago estrecho lleva un orificio de montaje redondo en la parte superior y se ensancha en un pie abocardado, y el pie lleva dos orificios pasantes para los tornillos de fijación. La forma de engaste está tallada en el borde inferior del pie, entre esos orificios, de modo que la forma que cierra el barril es parte de la misma pieza que el vástago que acciona el ariete. No hay inserto ni junta en la trayectoria de carga, y la altura de engaste se define por el borde del pie y no por una matriz separada. En la foto se muestran dos cuchillas lado a lado, una con nariz más larga y otra más corta, que es como se fabrica un mismo patrón de cuerpo para distintos tamaños de terminal; los vástagos y los pies llevan además sellos de tamaño y de fecha para identificación en estante.

Las cuchillas se piden en función del terminal y del aplicador, y se cambian como par junto con el yunque inferior. La señal habitual es una banda pulida en el borde de engaste o un plano brillante donde ha rozado el barril, tras lo cual la altura de engaste se desvía y el ajuste del ariete ya no la recupera. Como el pie se posiciona sobre dos tornillos, un reemplazo vuelve a la misma posición sin reajustar el aplicador.

Características principales

1. Montaje en aplicador OTP: fabricada para la estación de aplicador de engastadoras de terminales y para líneas de corte-pelado-engaste, en sustitución de la cuchilla original.

2. Vástago y pie de una sola pieza: la forma de engaste está tallada en la misma placa que acciona el ariete, por lo que no hay inserto ni junta en la trayectoria de carga.

3. Fijación del pie con dos orificios: el pie se sujeta con dos tornillos, lo que define la posición de engaste y permite que un reemplazo vuelva al mismo lugar.

4. Orificio redondo del vástago: el orificio único de la parte superior es el punto de montaje en el ariete del aplicador, visible en ambas cuchillas de la foto.

5. Variantes de tamaño en un mismo cuerpo: la foto muestra una cuchilla de nariz larga y otra de nariz corta, el mismo patrón fabricado para distintos tamaños de terminal.

6. Conjunto con la pieza de doblado: se suministra para trabajar con el componente de doblado listado bajo el mismo modelo, por lo que ambos se piden juntos.

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-BL16
ArtículoCuchilla de aplicador OTP y cuchilla de engaste de terminales
FunciónEngaste y doblado de terminales
Forma de la cuchillaVástago plano con orificio de montaje redondo, pie abocardado con dos orificios de fijación (foto)
Borde de engasteTallado en el borde inferior del pie, entre los orificios de fijación (foto)
Variantes de tamañoDos longitudes de nariz mostradas lado a lado (foto)
CompatibilidadAplicador OTP, engastadoras de terminales, máquinas de corte y pelado de cables
SuministroCuchillas de repuesto individuales

Aplicaciones

— Estaciones de aplicador OTP en engastadoras de terminales, que conforman el barril de un terminal alimentado por carrete sobre un conductor pelado.

— Líneas de corte-pelado-engaste, donde el cable se mide, se pela y se termina en un solo ciclo y el aplicador trabaja de forma continua.

— Talleres de mazos que reemplazan un pie de engaste con desgaste plano, dejando el ajuste del aplicador como estaba.

— Máquinas que trabajan más de un tamaño de terminal, donde las cuchillas de nariz larga y corta se mantienen como pares separados.

— Aplicadores reconstruidos que necesitan la cuchilla y su pieza de doblado juntos en lugar del conjunto completo del aplicador.

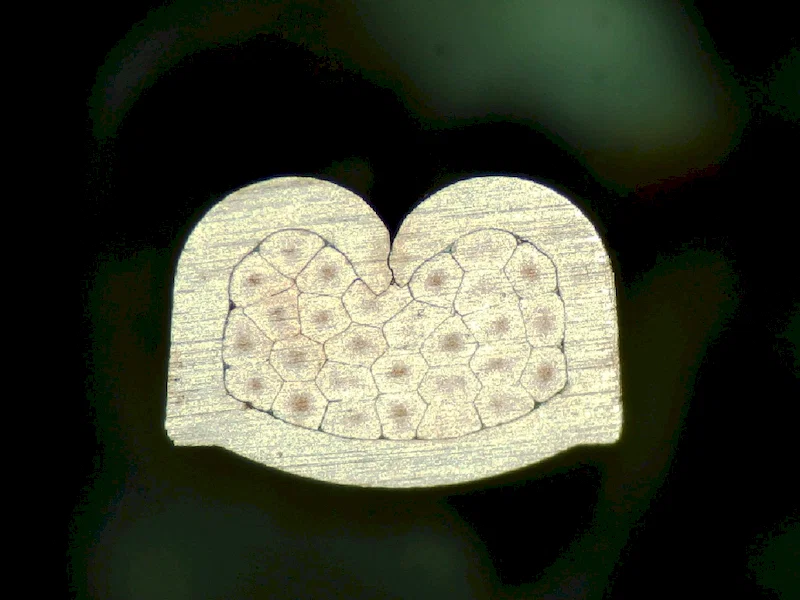

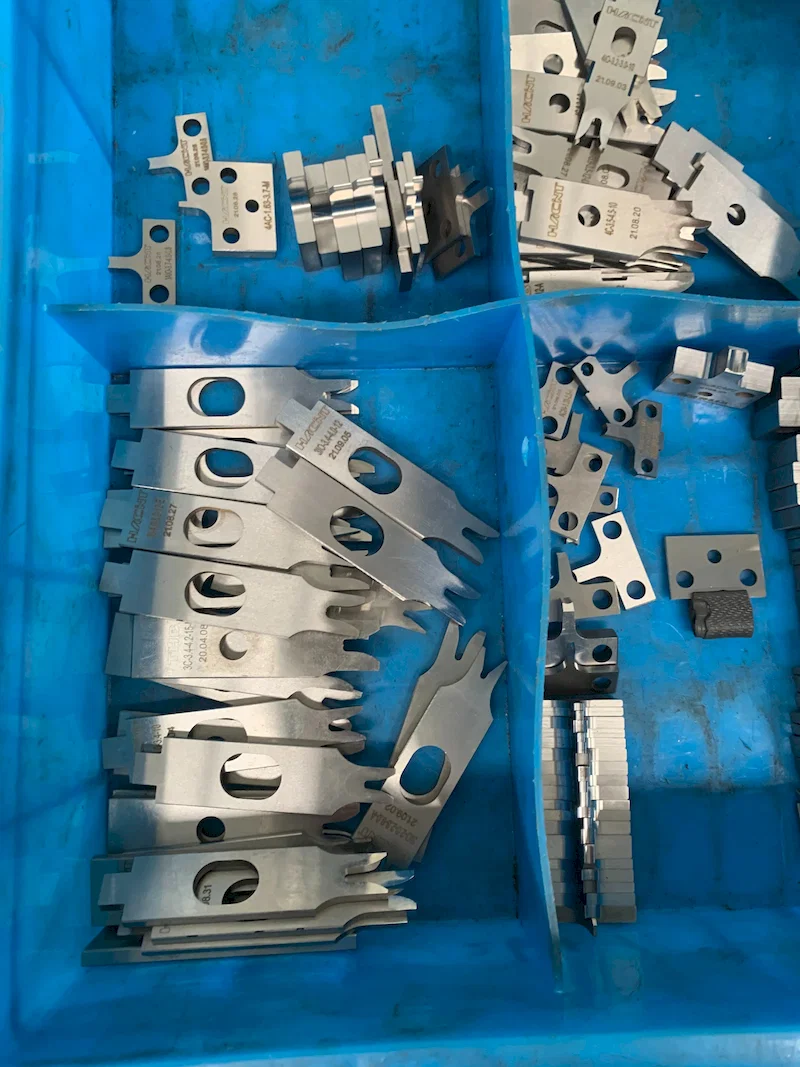

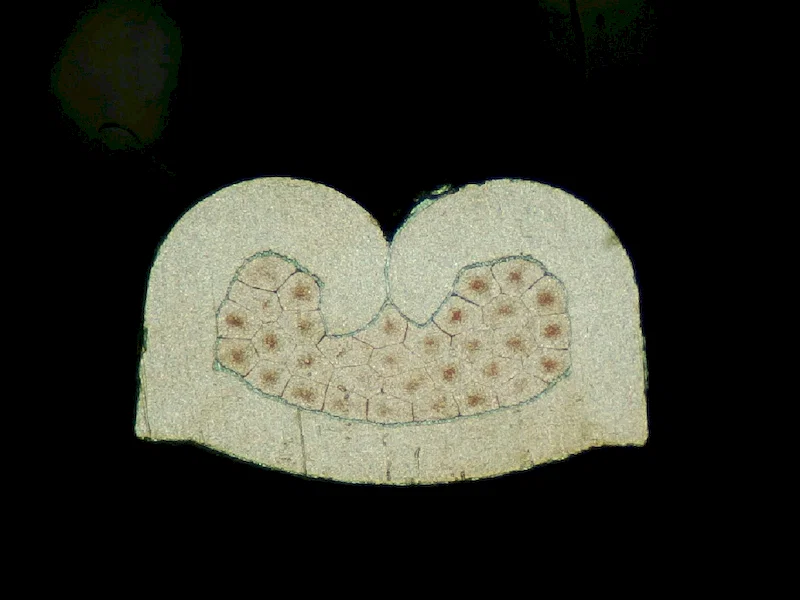

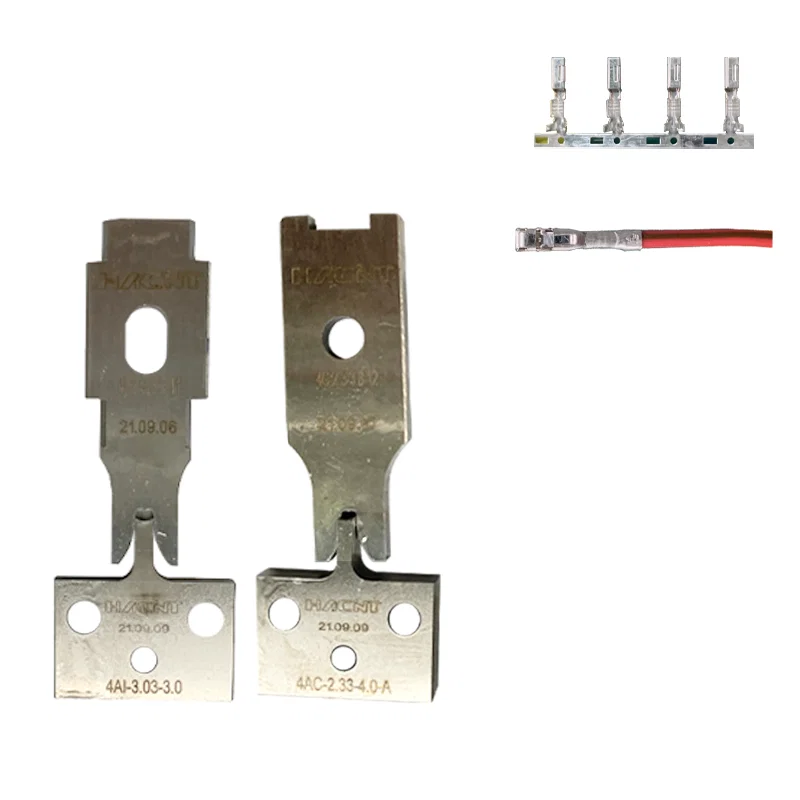

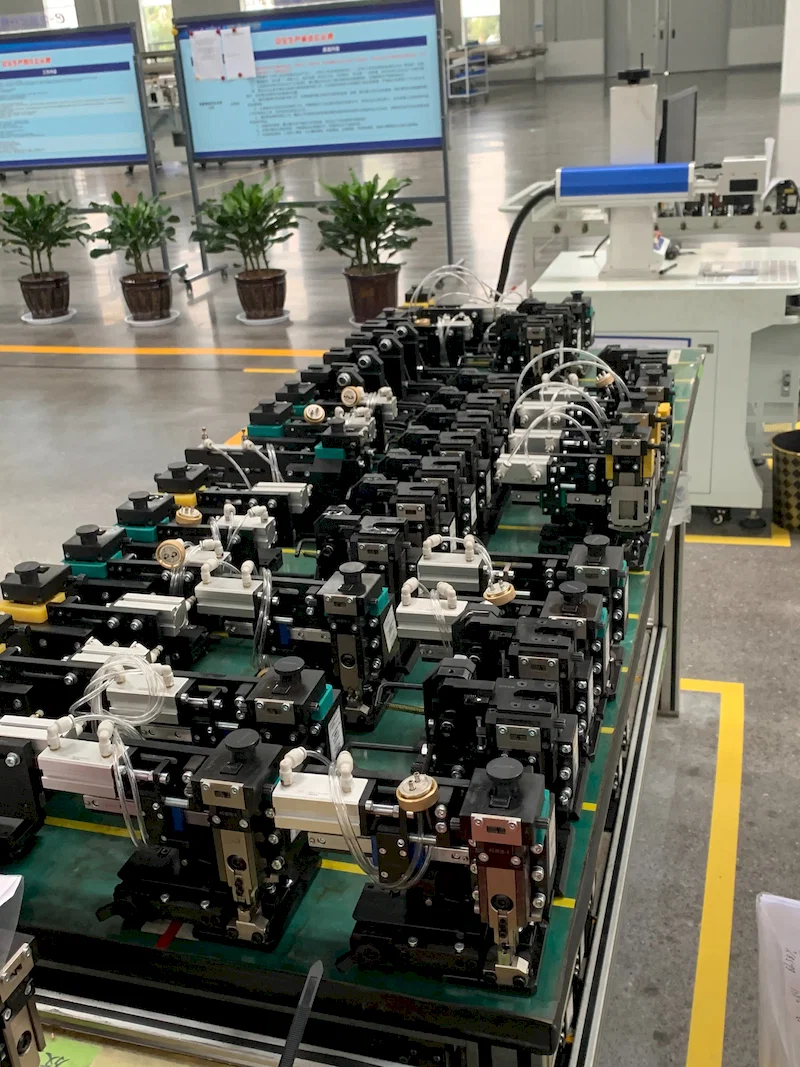

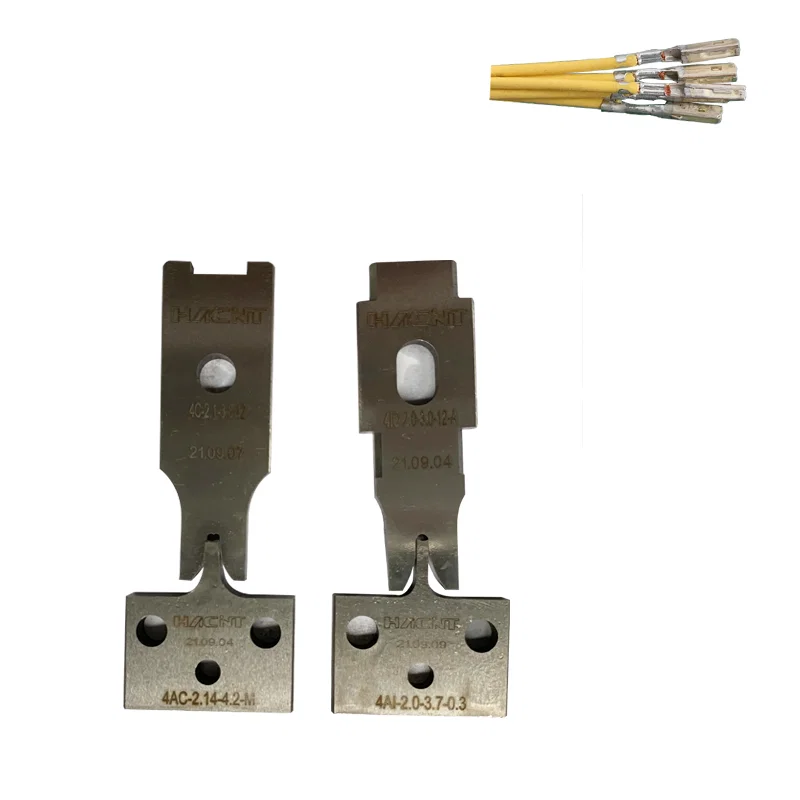

Rows of terminal crimping applicators on assembly bench in factoryBlue bins of black crimping blade holders and spare screwsBlue bins filled with stainless OTP crimping blades and part numbersSingle OTP crimping blade marked 3AC-0.93-1.7-M with two mounting holes3AC-A-B dimension drawing showing blade tip width and thicknessCrimping blades 4AI-3.03-3.0 and 4AC-2.33-4.0-A with terminal samplesMicrograph of crimped wire cross-section showing compacted copper strandsCrimping applicator beside two blades and reel of open barrel terminalsTwo crimping blades with terminal strip and crimped wire samplesMicrograph cross-section of an insulated crimp with closed barrelCrimping applicator with blade pair and crimped flag terminal samplesBlades 4AC-2.14-4.2-M and 4AI-2.0-3.7-0.3 with yellow wire terminalsMicrograph of two-wire crimp cross-section showing strand compressionCrimping applicator with single blade and butt splice on white wiresBlade 4AC-5.05/7.5-A beside crimped splice joining two white wiresMicrograph cross-section of crimped splice with visible wire strands
