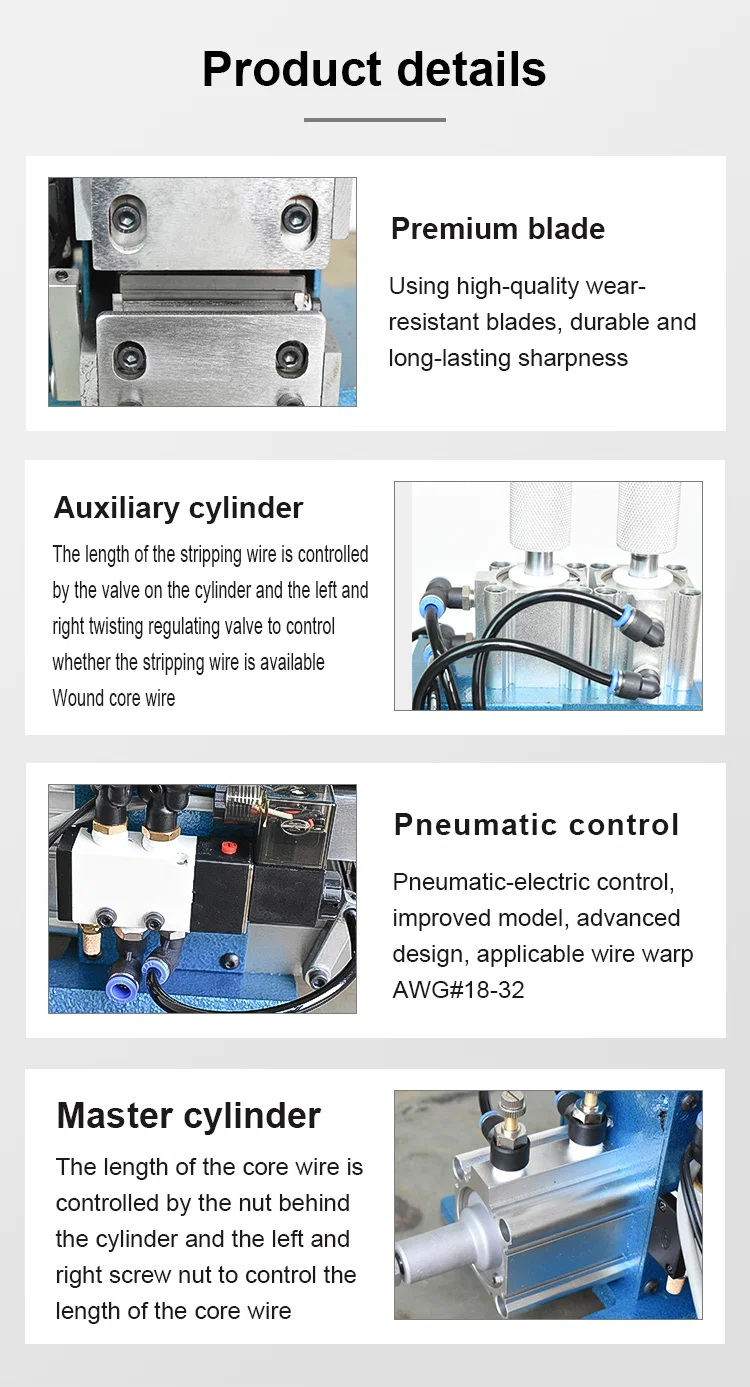

La JW-BL13 es un juego de cuatro cuchillas para máquinas peladoras neumáticas verticales 3F. El juego cubre las dos estaciones del cabezal: el par de corte que secciona el cable y el par de pelado que retira el aislamiento. Cada cuchilla lleva su posición grabada en la cara, de modo que el juego puede identificarse sin consultar un plano: cuchilla superior de corte 3F, cuchilla superior de pelado 3F, cuchilla inferior de corte 3F y cuchilla de desforrado 3F.
Las cuchillas de corte y las de pelado son piezas distintas porque realizan trabajos distintos. Las de corte se encuentran borde con borde y seccionan juntos el conductor y el aislamiento; la de pelado y la de desforrado cierran detrás del corte y retiran el casquillo. Las cuatro son placa de 3.0 mm, que es la sección para la que está mecanizado el cabezal 3F. El juego se fabrica con un escalón de altura definido: la cuchilla inferior de corte queda 1.0 mm por debajo de la superior, de modo que el corte cierra como una cizalla sobre el cable y no como un aplastamiento recto, y el borde superior guía hacia el inferior.
Las cuatro piezas se suministran como juego y normalmente se cambian como juego. Combinar una cuchilla de corte nueva con una de pelado desgastada mantiene correcto el escalón de altura pero deja el pelado irregular, y el escalón de 1.0 mm solo tiene sentido si ambas cuchillas de corte están en el mismo estado. Los juegos se piden para la máquina neumática vertical 3F y para la gama de cables que se trabaja.
Características principales

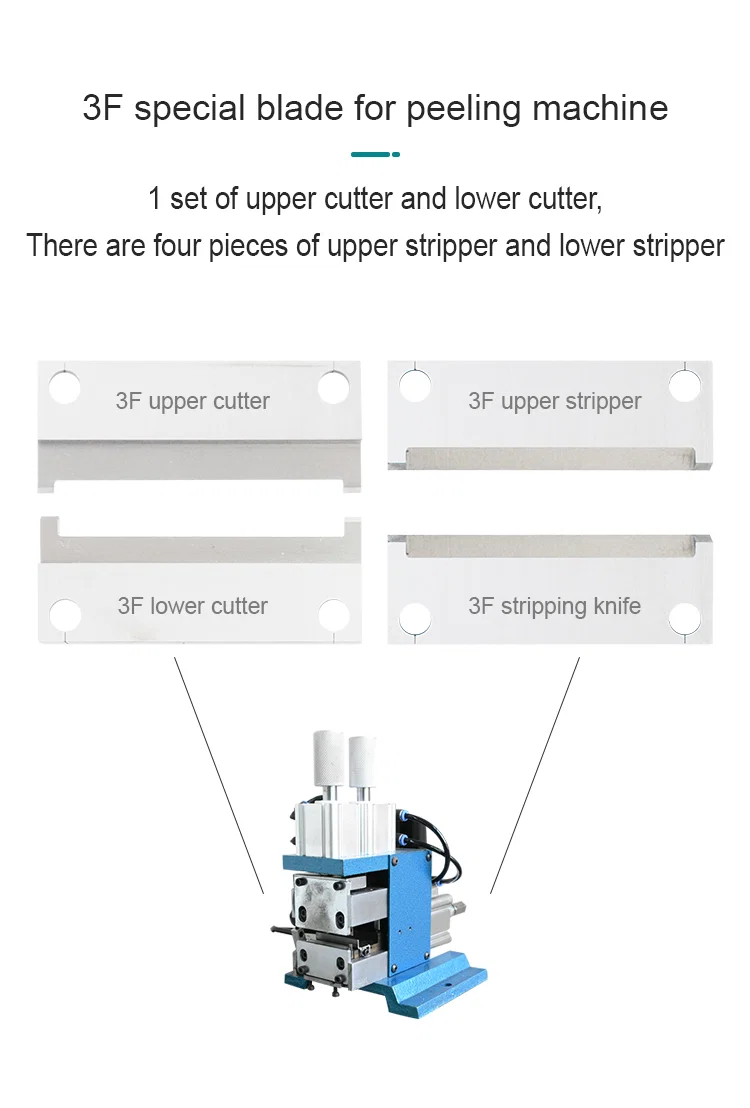

1. Juego de cuatro piezas: cuchilla superior de corte, cuchilla superior de pelado, cuchilla inferior de corte y cuchilla de desforrado, que cubren las estaciones de corte y de pelado del cabezal.

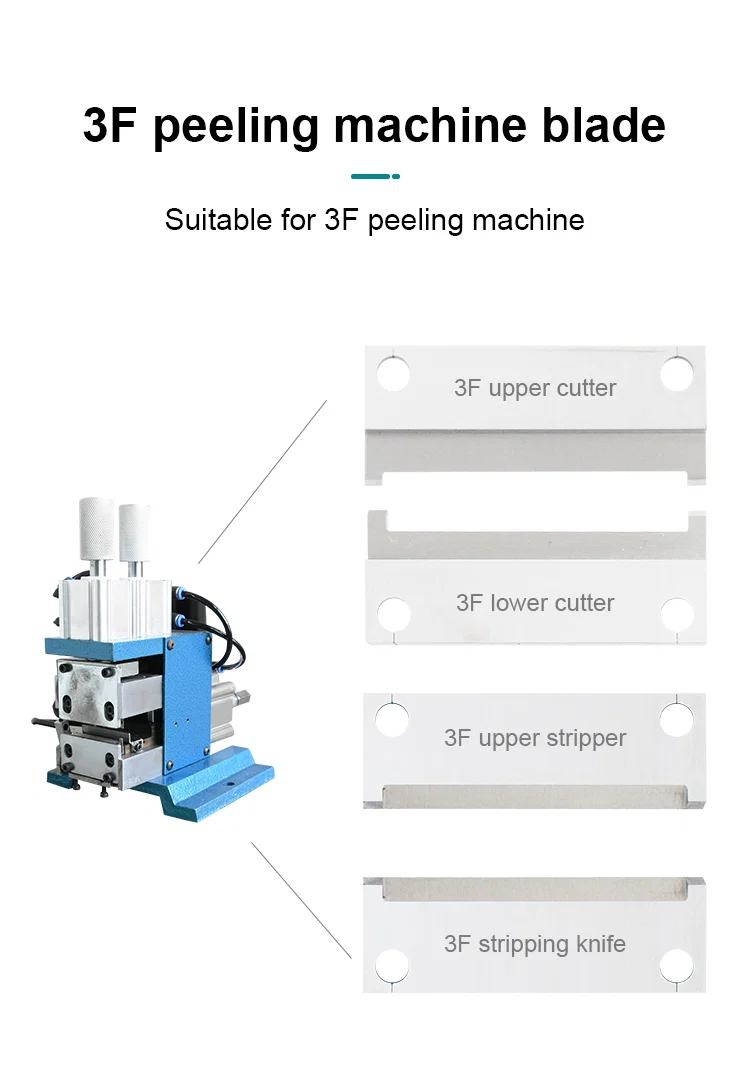

2. Identificación grabada: cada cuchilla lleva marcada su posición (cuchilla superior de corte 3F, cuchilla superior de pelado 3F, cuchilla inferior de corte 3F y cuchilla de desforrado 3F), como se muestra en la foto.
3. Placa de 3.0 mm: la sección para la que está mecanizado el cabezal 3F, de modo que las cuchillas asientan sin suplementos.
4. Escalón de altura definido: la cuchilla inferior de corte queda 1.0 mm por debajo de la superior, de modo que el corte cierra como cizalla sobre el cable.
5. Geometría separada de corte y pelado: los filos de corte y los de pelado se rectifican con perfiles distintos, en lugar de que un solo filo realice ambas funciones.
6. Sustitución por juego: las cuatro piezas se cambian juntas, lo que mantiene el escalón de 1.0 mm y la regularidad del pelado tras el cambio.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | JW-BL13 |
|---|
| Artículo | Juego de cuchillas peladoras de núcleo 3F |
|---|
| Contenido del juego | 4 piezas: cuchilla superior de corte, cuchilla inferior de corte, cuchilla superior de pelado y cuchilla inferior de desforrado |
|---|
| Compatibilidad de máquina | Máquina peladora neumática vertical 3F |
|---|
| Espesor | 3.0 mm |
|---|
| Diferencia de altura | Cuchilla inferior de corte 1.0 mm por debajo de la cuchilla superior de corte |
|---|
| Marcado de cuchillas | Cuchilla superior de corte 3F / cuchilla superior de pelado 3F / cuchilla inferior de corte 3F / cuchilla de desforrado 3F (foto) |
|---|

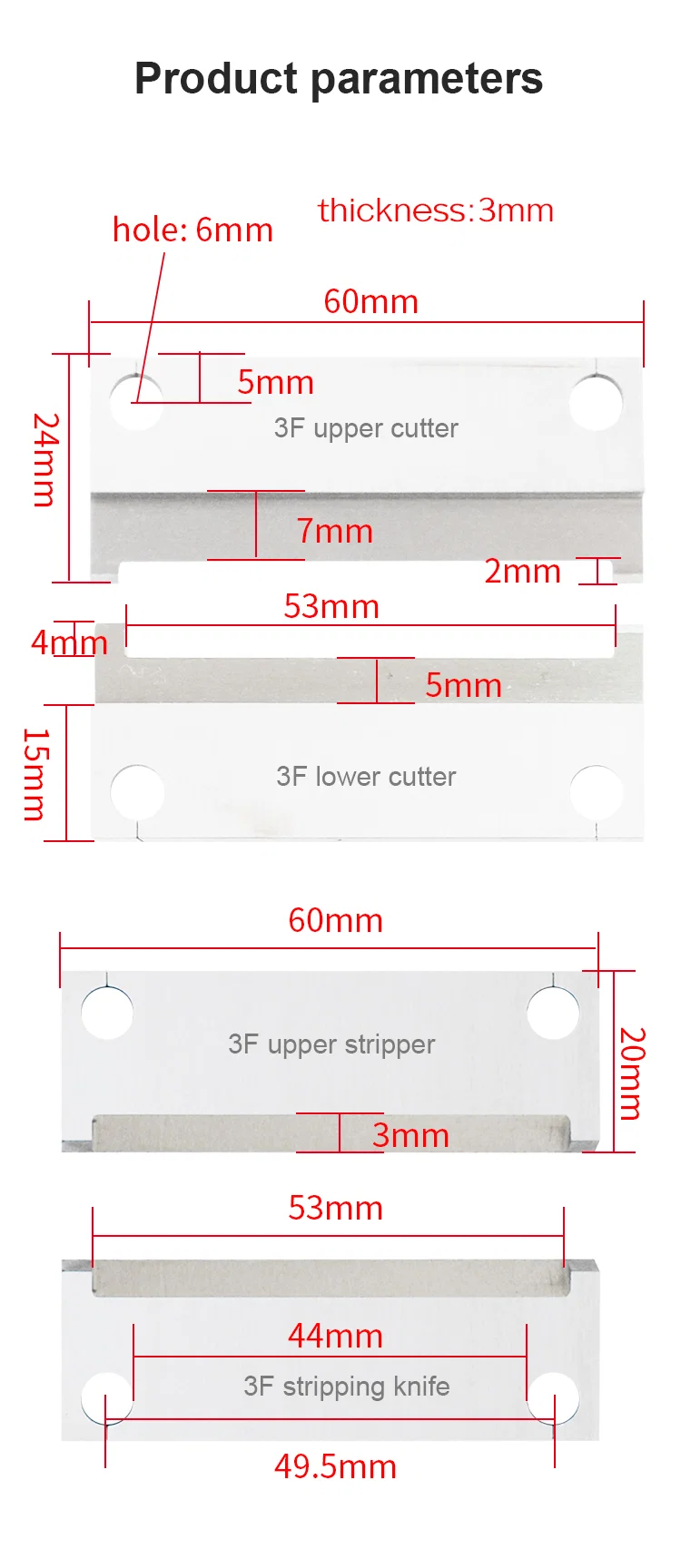

| Forma de la cuchilla | Placa rectangular, filo recto, dos orificios de fijación (foto) |
|---|
Aplicaciones

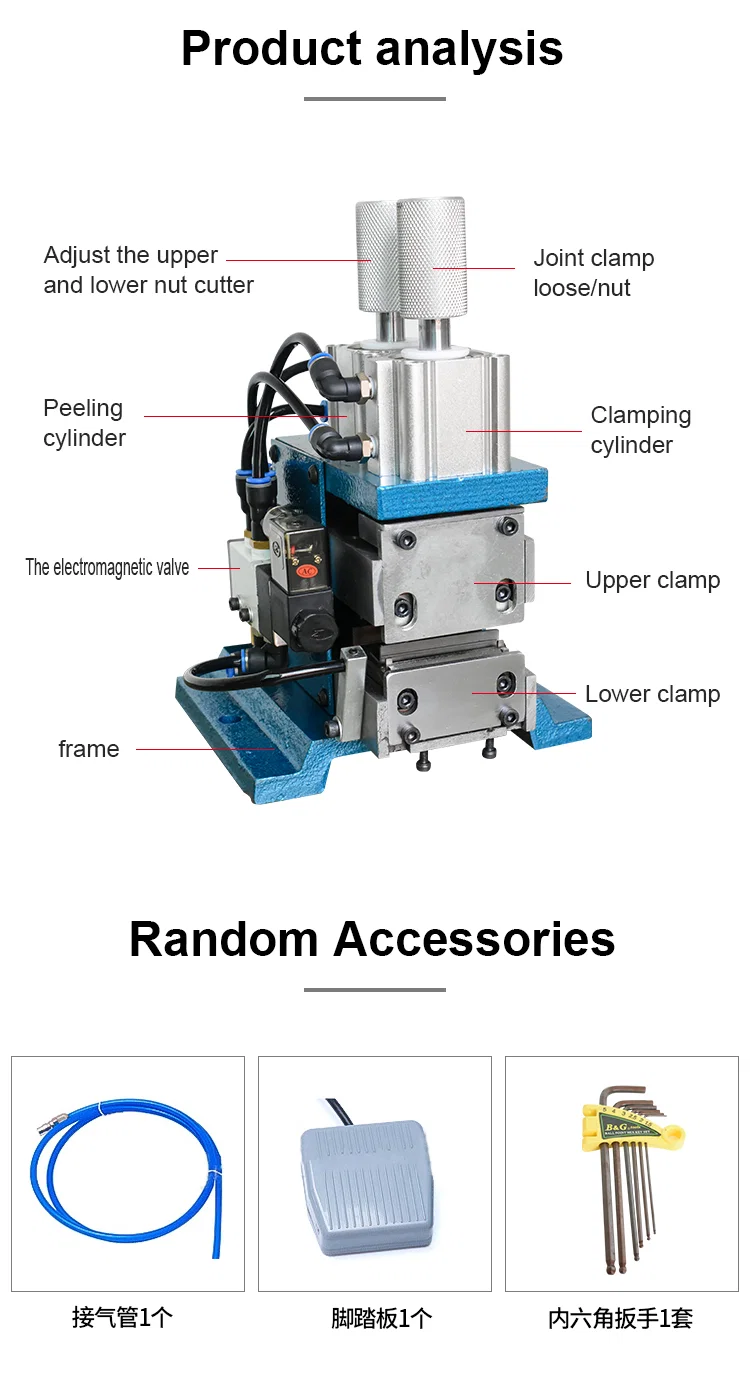

— Máquinas peladoras neumáticas verticales 3F que pelan cable multipolar, donde el aislamiento de cada conductor se pela tras el corte de la funda.
— Líneas de arneses con un calibre fijo, donde el juego se mantiene como grupo apareado en la máquina.
— Máquinas que cortan y pelan en una sola carrera de cierre, usando el par de corte y el par de pelado en secuencia.
— Sustitución cuando los filos de corte muestran una banda de desgaste brillante y el corte empieza a dejar rebaba en el conductor.
— Cabezales 3F reconstruidos que requieren el grupo completo de cuatro piezas y no cuchillas sueltas.
