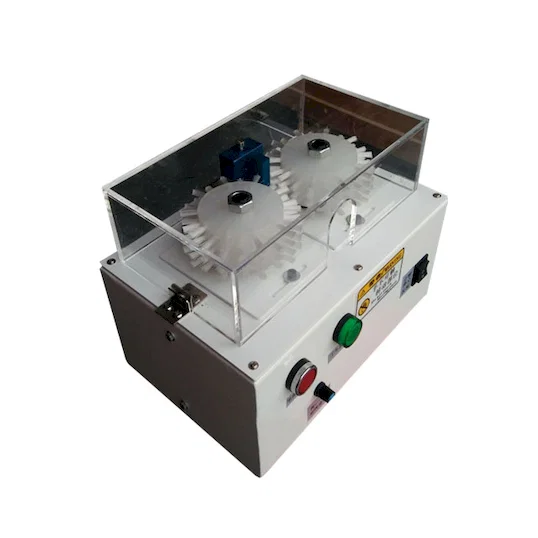

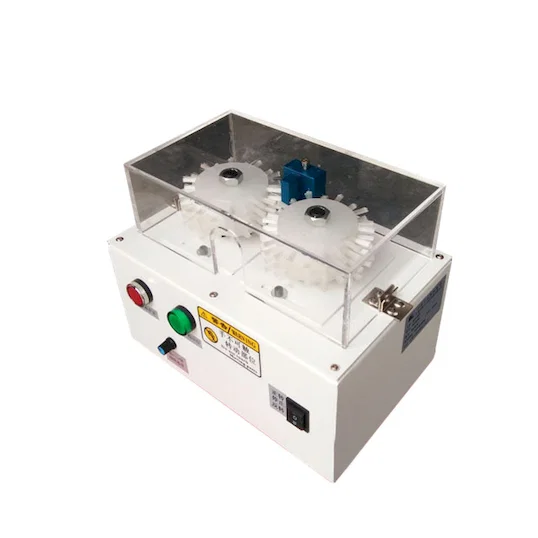

La BB-1525 cepilla y abre la malla trenzada del cable blindado de hasta 25 mm de diámetro exterior. En el cabezal giran dos ruedas de cepillo de nylon, cada una con su propio motor de 50 W, con velocidad de husillo ajustable sin escalones de 0 a 6000 rpm y giro directo e inverso seleccionable. La longitud efectiva de cepillado es de 5-60 mm y la separación entre ruedas es ajustable. La máquina mide 320 x 220 x 260 mm y pesa 10 kg netos, con alimentación de 220V, 50/60HZ; hay versión de 110V bajo pedido.
Los deshilachados cortos son los difíciles: en un cable de 6 mm la trenza debe abrirse 5-60 mm, y un cepillo que gira demasiado lento desgarra la malla mientras que uno demasiado rápido lanza los hilos en lugar de acomodarlos. El husillo de 6000 rpm con cerdas de nylon realiza el peinado sin filo, el selector de giro permite invertir la dirección cuando la trenza empieza a acumularse en el borde de la cubierta, y la separación ajustable entre ruedas fija la holgura al cable para que las cerdas lleguen a la trenza y no al conductor. La protección de acrílico transparente sobre la zona de cepillado se debe a que las ruedas giran a la altura de las manos.

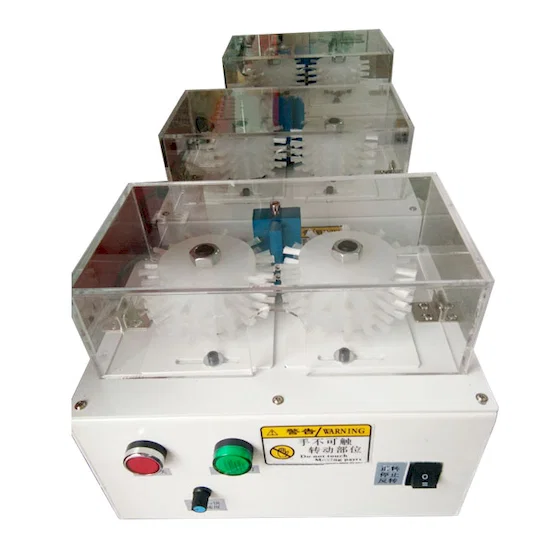

Es la más pequeña de las tres cepilladoras: 10 kg y 0-6000 rpm, frente a 46 kg y 0-1800 de la WPM-1020 y 48 kg y 0-1800 de la BB-7025. El intercambio está en longitud de cepillado y tamaño de cable — 5-60 mm y 25 mm frente a 5-200 mm y 30 mm, y 10-200 mm a 100 sq mm —, por lo que la BB-1525 se usa donde el deshilachado es corto y el cable es pequeño, típicamente coaxial, de sensor y de datos.
Características principales
1. Cable de hasta 25 mm de diámetro exterior, con longitud de cepillado ajustable de 5 a 60 mm.
2. Velocidad de husillo de 0-6000 rpm, con ajuste sin escalones desde el mando del panel frontal.
3. Giro directo e inverso seleccionable por interruptor, de modo que la dirección de peinado puede invertirse cuando la trenza se acumula en la cubierta.

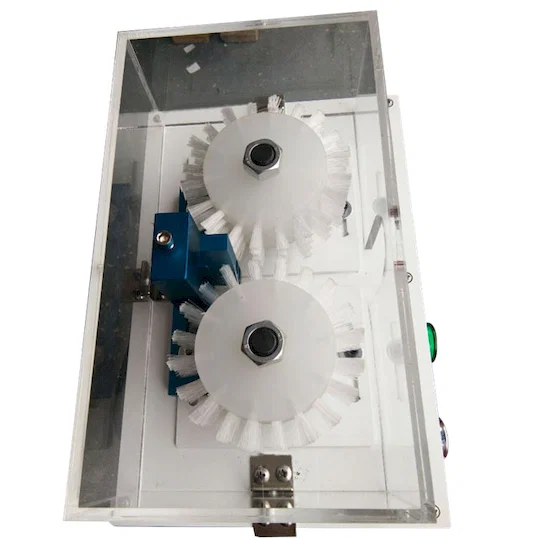

4. Dos ruedas de cepillo de nylon con separación ajustable, fijada al diámetro del cable.
5. Dos motores de 50 W, uno por rueda de cepillo, de modo que cada rueda se acciona de forma independiente.
6. 10 kg netos en un cuerpo de 320 x 220 x 260 mm, con protección de acrílico transparente sobre la zona de cepillado y alimentación de 220V, 50/60HZ.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | BB-1525 |
|---|
| Tipo de máquina | Máquina semiautomática de cepillado y deshilachado de cable blindado |
|---|
| Función | Cepillado y apertura del blindaje de cable blindado |
|---|
| Diámetro exterior máximo de cable | 25 mm |
|---|
| Longitud efectiva de cepillado | 5 - 60 mm (ajustable) |
|---|
| Ruedas de cepillo | 2 ruedas de cepillo de nylon, separación ajustable |
|---|
| Velocidad de husillo | 0 - 6,000 rpm, ajuste sin escalones |
|---|
| Giro | Directo e inverso seleccionable |
|---|
| Potencia del motor | 50 W x 2 (doble motor, uno por rueda de cepillo) |
|---|
| Alimentación | 220 V, 50/60 Hz (versión de 110 V disponible bajo pedido) |
|---|
| Controles | Pulsador de marcha, mando de velocidad, selector de giro directo/inverso |
|---|
| Protección de seguridad | Pantalla de acrílico transparente sobre la zona de cepillado |
|---|
| Dimensiones de la máquina | 320 x 220 x 260 mm (L x A x H) |
|---|
| Peso neto | 10 kg |
|---|
| Dimensiones del embalaje | 370 x 270 x 310 mm |
|---|
| Peso bruto | 20 kg |
|---|
Aplicaciones
— Cable coaxial: trenza peinada en coaxial de 3-8 mm antes de engastar el conector.
— Cable de sensores y transductores: deshilachados cortos de 5-20 mm en cable blindado pequeño, preparados en ambos extremos.
— Cable USB y de datos: trenza abierta sobre la lámina antes del sobremoldeo.
— Cable de audio e instrumentación: blindaje acomodado dentro de la carcasa del conector en cable de hasta 25 mm.
— Conductores de prueba y cable médico: trenza fina deshilachada sin hilos rotos, donde un hilo suelto haría fallar el ensayo de hipot.
