La WPM-60A posiciona un alambre, alimenta una etiqueta autoadhesiva, despega parcialmente el soporte y pliega la etiqueta sobre el alambre en un ciclo automático. Acepta alambre de 3 a 10 mm de diámetro y etiquetas de hasta 135 mm de largo y 50 mm de ancho, mantiene la posición de montaje dentro de 0.5 mm y produce 900-1000 pcs/h con AC220V 50/60 Hz. El operador carga y retira el arnés; el posicionamiento, la alimentación, el despegue y el plegado los realiza la máquina.

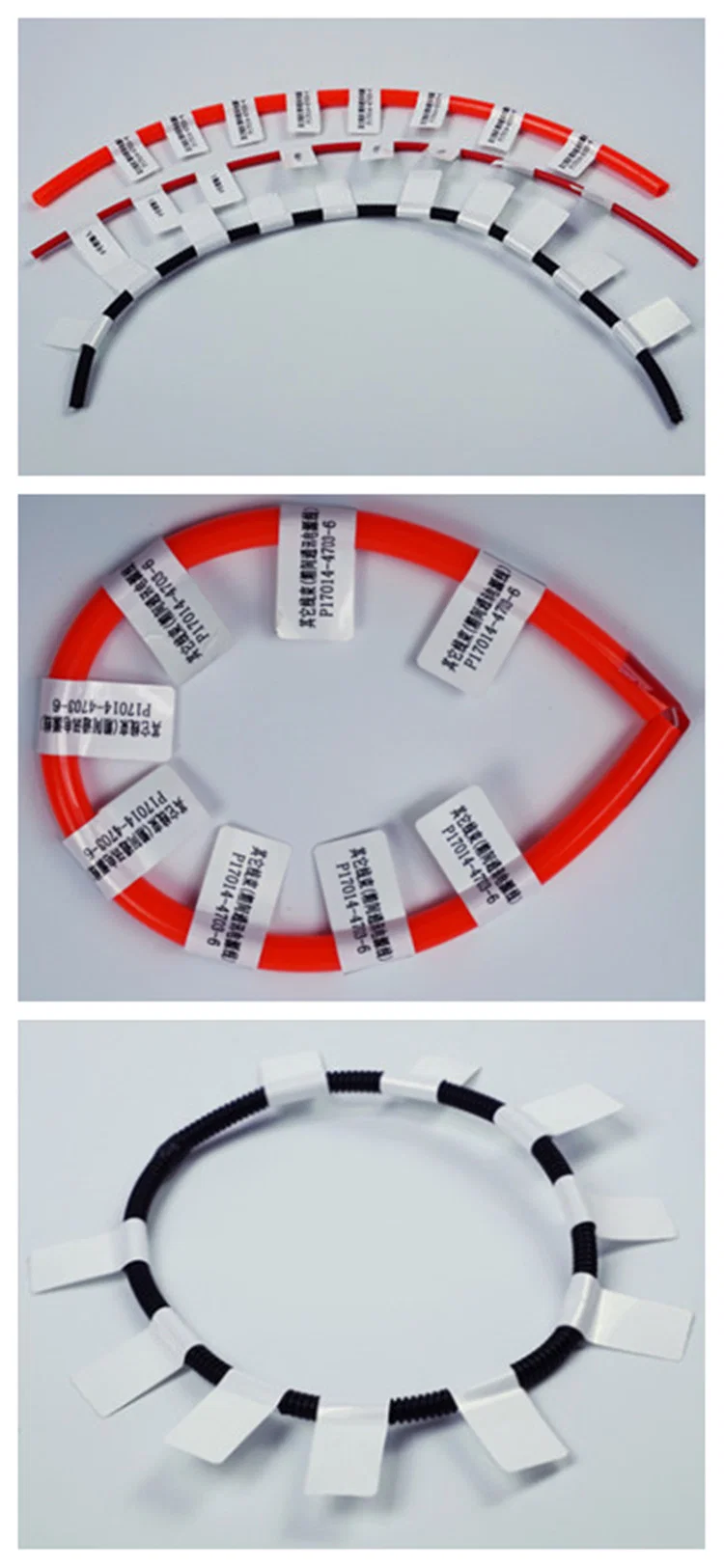

Una etiqueta colocada a mano nunca queda a escuadra: el envolvente empieza en un punto distinto en cada alambre, la cola se levanta y la cara impresa termina en la curva del cable en lugar de sobre una pestaña plana. La WPM-60A localiza primero el alambre contra un tope, avanza la etiqueta a una posición fija, despega parcialmente el soporte y pliega las dos mitades alrededor del alambre, de modo que la pestaña queda a la misma distancia del extremo en toda la serie. Como el pliegue es mecánico, la tolerancia de posición de 0.5 mm se mantiene a la velocidad plena de 900-1000 pcs/h y no baja a medida que el operador se cansa.

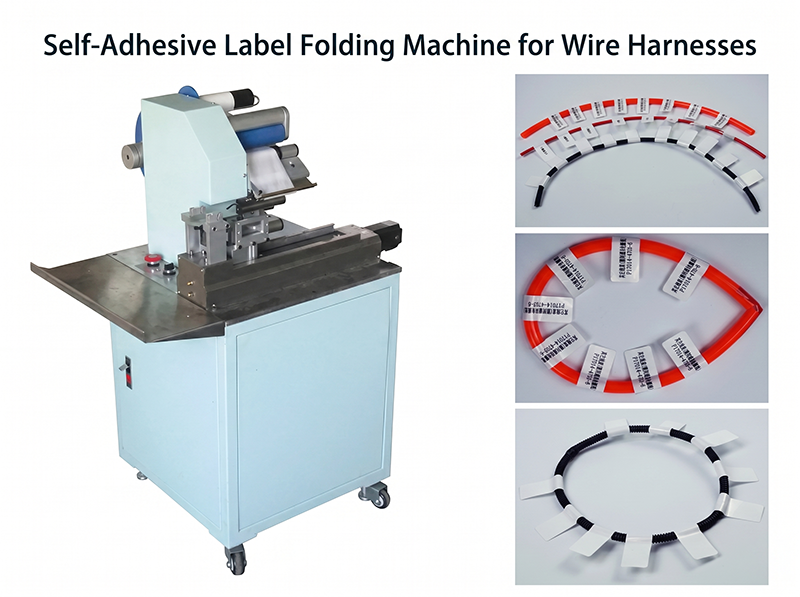

Las unidades X-130 y 1150D de la misma gama solo dispensan o despegan etiquetas y las entregan al operador; la WPM-60A añade las estaciones de posicionamiento del alambre y de plegado, de modo que la etiqueta se adhiere al cable de 3-10 mm dentro de la máquina. Es un gabinete de pie sobre ruedas, con el carrete de etiquetas por encima del cabezal de plegado y una mesa de trabajo de acero inoxidable al frente, dimensionado para situarse junto a un banco de arneses y no en una línea de empaque.
Características principales
1. 900-1000 pcs/h en un solo ciclo automático, desde la carga del alambre hasta la etiqueta plegada sobre el cable.
2. El rango de alambre de 3-10 mm cubre alambre de conexión unipolar y los cables multipolares pequeños usados en arneses de control y de electrodomésticos.
3. Capacidad de etiqueta de 135 mm de largo por 50 mm de ancho, personalizable, de modo que una pestaña con código de barras, referencia y texto cabe sin recortes.
4. Precisión de montaje dentro de 0.5 mm, sostenida por el pliegue mecánico y no por el criterio del operador.
5. Cuatro estaciones separadas en un ciclo: posicionamiento del alambre, alimentación de etiqueta, despegue parcial del soporte y plegado, cada una ajustada de forma independiente en la máquina.
6. Gabinete de pie sobre ruedas, con el carrete de etiquetas montado sobre el cabezal de plegado y una mesa de acero inoxidable en el punto de carga.
7. Alimentación de AC220V 50/60 Hz, de modo que la unidad funciona desde una toma monofásica estándar del banco de arneses.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-60A |
|---|
| Tipo de máquina | Máquina automática de plegado de etiquetas autoadhesivas para arneses de cable |
|---|
| Diámetro de alambre | 3-10 mm |
|---|
| Tamaño de etiqueta | Longitud hasta 135 mm, ancho hasta 50 mm (personalizable) |
|---|
| Precisión de montaje | Dentro de 0.5 mm |
|---|
| Función | Entrega automática de etiqueta, despegue parcial y plegado sobre el alambre |
|---|
| Principio | Posicionamiento del alambre, alimentación de etiqueta, despegue y montaje |
|---|
| Eficiencia | 900-1000 pcs/h |
|---|
| Alimentación | AC220V 50/60 Hz |
|---|
Aplicaciones

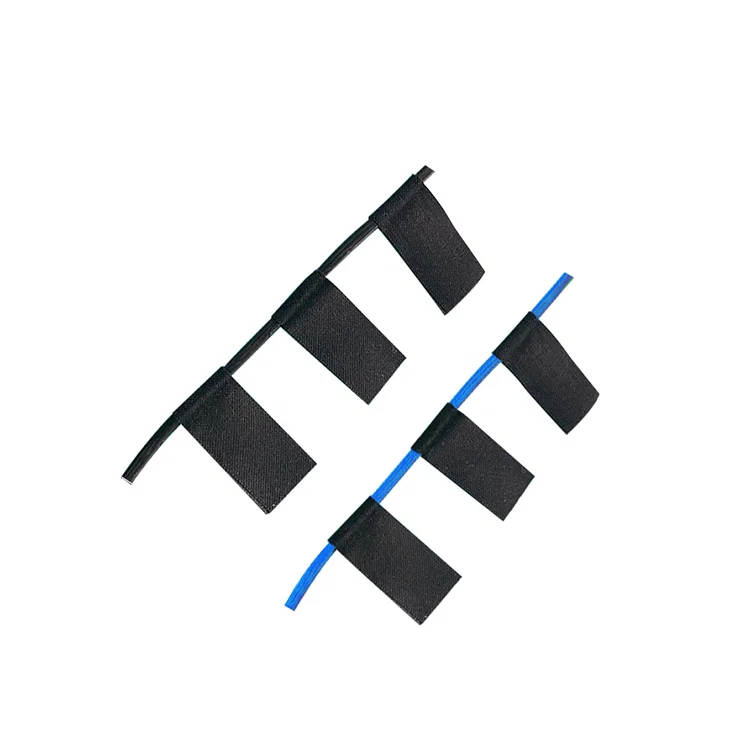

— Cableado de tableros de control: etiquetas de pestaña plegadas sobre conductor de tablero de 3-10 mm en cada terminación, con la impresión plana para el inspector.
— Líneas de arneses de electrodomésticos: etiquetas de código de barras y de características aplicadas sobre conductores de PVC después del corte y el engarce.
— Lazos automotrices y de motocicleta: etiquetas de identificación plegadas a distancias fijas de los extremos de conector.
— Subcontratistas de armado de cables: etiquetado por lotes de conjuntos terminados antes del empaque y la expedición.

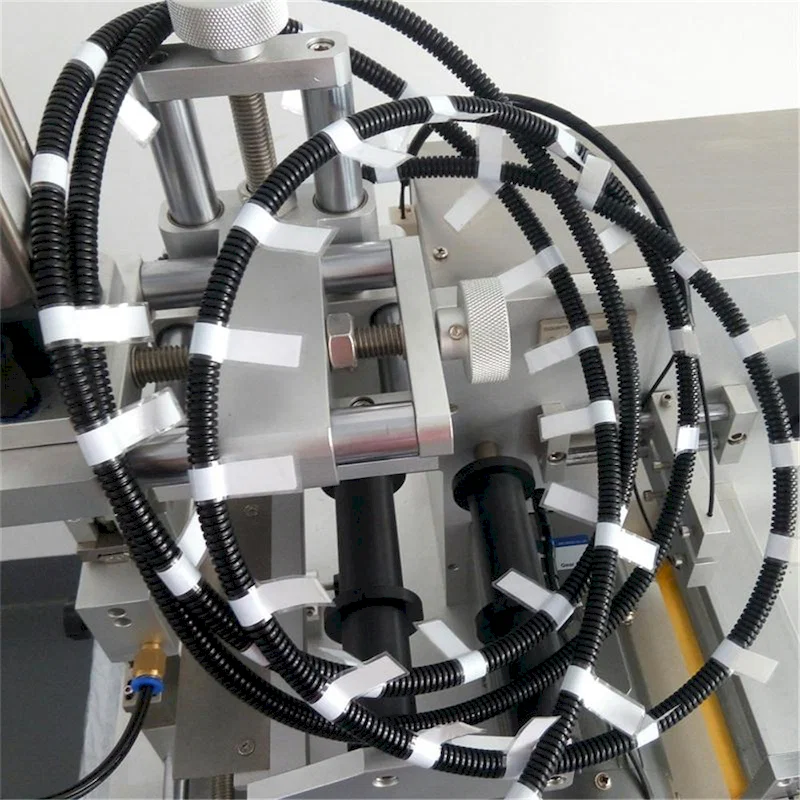

— Marcado de tubos y mangueras: el mismo pliegue aplicado a manguera y funda de 3-10 mm donde se especifica un marcador envolvente.
