Etiquetadora circular de cables 5-60 mm WPM-5-60

📅 2025-04-26 👁️ 649
  • Modelo del producto: WPM-5-60

  • Especificaciones

    Modelo: WPM-5-60
    Diámetro adecuado del producto: por encima de 4 mm
    Ancho de etiqueta adecuado: 5-60 mm
    Longitud de etiqueta adecuada: 20-100 mm
    Precisión de etiquetado: ±0,2 mm
    Velocidad de etiquetado: 1200 piezas/h
    Fuente de alimentación: 220V / 50 Hz
    Peso neto: 40 kg
    Dimensión: 760 x 440 x 270 mm
  • Solicitar presupuesto ahora

La WPM-5-60 aplica una etiqueta como anillo cerrado alrededor de un cable de 4 mm de diámetro exterior o más. Las etiquetas de 5 a 60 mm de ancho y de 20 a 100 mm de longitud se colocan con una precisión de ±0.2 mm a 1200 piezas por hora. La máquina funciona a 220 V 50 Hz, mide 760×440×270 mm y pesa 40 kg netos.

Una etiqueta de bandera cuelga del cable y se lee por una cara; una etiqueta en anillo envuelve toda la circunferencia, que es lo que necesita un escáner en un mazo donde el cable puede girar. La dificultad estriba en cerrar la etiqueta sin solape en la junta, ya que la aplicación manual produce un sesgo que crece con el ancho de la etiqueta. En la WPM-5-60 la etiqueta se despega en la placa, un cilindro neumático presiona el cable contra ella y un juego de rodillos gira el cable para que la etiqueta se cierre sobre sí misma. El soporte se recoge en un carrete independiente, lo que mantiene constante el ángulo de despegue a medida que baja el diámetro del rollo.

La WPM-60C aplica etiquetas de bandera en cable de 1-10 mm a 900-1200 piezas por hora y deja una cola separada del cable. La WPM-6130 pliega etiquetas de hasta 320 mm de longitud y las imprime en la misma pasada, a 15-20 piezas por minuto. La WPM-5-60 es la única de las tres que produce un anillo cerrado, y mantiene ±0.2 mm donde la WPM-6130 mantiene ±1.0 mm.

Características principales

1. Etiqueta de 5-60 mm de ancho y 20-100 mm de longitud, aplicada como anillo cerrado en cable de 4 mm de diámetro exterior o más.

2. Precisión de colocación de ±0.2 mm, mantenida en todo el ancho de la etiqueta.

3. 1200 pcs/h, equivalente a 20 piezas por minuto.

4. El cilindro neumático presiona el cable contra la etiqueta despegada y los rodillos de envoltura giran el cable para cerrar el anillo.

5. Carrete de recogida del soporte independiente que mantiene la tensión del film, de modo que el ángulo de despegue no cambia al reducirse el rollo de etiquetas.

6. Pantalla táctil en color con teclado en pantalla para longitud, contador y velocidad; dos selectores y un paro de emergencia en el panel frontal; 40 kg sobre cuatro patas niveladoras.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-5-60
Tipo de máquinaEtiquetadora circular automática de cables
Diámetro de producto admisiblemás de 4 mm
Ancho de etiqueta admisible5-60 mm
Longitud de etiqueta admisible20-100 mm
Precisión de etiquetado±0.2 mm
Velocidad de etiquetado1200 pcs/h
Alimentación220 V / 50 Hz
Dimensiones760×440×270 mm
Peso neto40 kg

Aplicaciones

— Trazabilidad de mazos automotrices: etiquetas en anillo en cable de 4-10 mm antes del montaje del conector

— Cableado de tableros de control: anillos de identificación de cable aplicados en el extremo cortado

— Armado de cable médico y de laboratorio: cable con funda marcado por equipo y lote

— Cable de red y datos: etiquetas en anillo en latiguillos, donde una bandera se engancharía

— Mazos de electrodomésticos: identificación de cable que debe resistir el paso por una funda

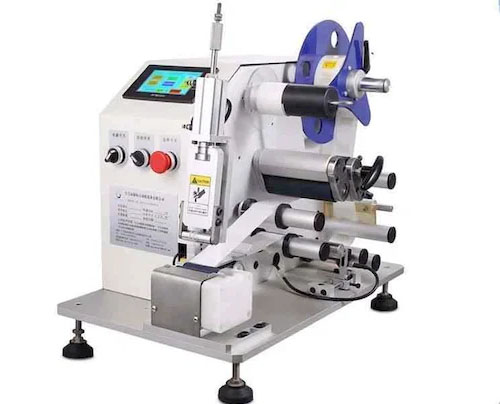

Automatic Wire Circular Labeling Machine WPM-5-60
