Bobinadora y atadora de cable 3-25 m WPM-80DM001

📅 2025-04-25 👁️ 229
  • Modelo del producto: WPM-80DM001

  • Especificaciones

    Modelo: WPM-80DM001
    Longitud de corte de cable: 3-25 m
    Precisión de corte: 60 mm
    Diámetro del paquete: ≤40 mm
    Eficiencia de producción: ≤450 piezas/hora
    Espaciado de bobinado: 80-180 mm
    Longitud de cabeza/cola: 40-120 mm
    Presión de aire requerida: 0.6-0.75 MPa
    Dimensiones de la máquina: 1800 x 750 x 1620 mm
  • Solicitar presupuesto ahora

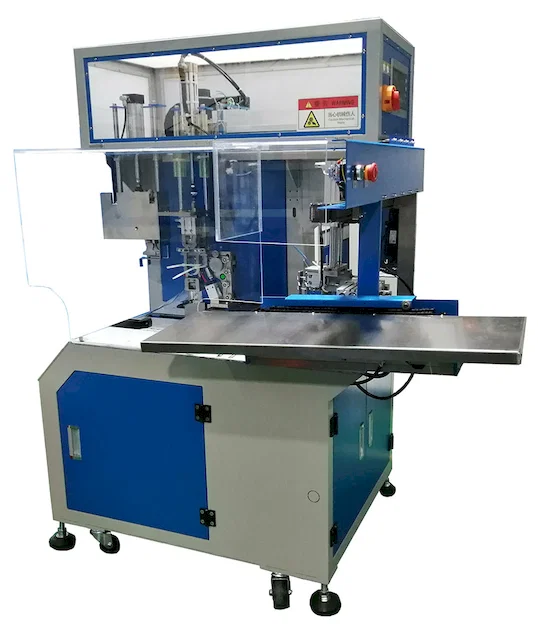

La WPM-80DM001 combina corte métrico, bobinado y atado neumático en un solo armario. El cable se toma del desenrollador, se corta entre 3 m y 25 m, se bobina en círculo cerrado con doble brida o en forma de 8 cerrada con brida simple, y se descarga terminado. El diámetro del mazo se mantiene dentro de 40 mm y la separación de bobinado se ajusta entre 80 mm y 180 mm.

Ejecutada en equipos separados, la misma bobina se manipula tres veces, en la cortadora, en la bobinadora y en la estación de atado, y el conteo debe conciliarse entre ellas. Aquí un operador carga el carrete y retira los mazos atados de la rampa. La cabeza y la cola se retienen a 40-120 mm cada una, de modo que el mazo sale de la máquina ya en la medida de embalaje en lugar de reprocesarse después.

Dentro de esta gama, el modelo es el que cubre dos patrones de bobinado en una sola plataforma: círculo con doble brida y forma de 8 con brida simple se seleccionan por pedido y no por máquina. Las unidades construidas en torno a un solo estilo de atado, o para cuerda, tubo o hilo en lugar de cable flexible, no pueden alternar entre ambos. La producción nominal es de 450 pcs/h, cifra que refleja un ciclo específico para cable y no los valores más altos que se citan para hilo ligero o atado multilínea.

Características principales

1. Dos patrones de bobinado en una plataforma: círculo con doble brida o forma de 8 con brida simple, seleccionados por receta y no por máquina.

2. Longitud de corte de 3-25 m: desde cables USB y de carga cortos hasta tramos de alimentación de 25 m en el mismo ajuste.

3. Precisión de corte de 60 mm, mantenida en todo el rango de longitud y verificada en el mazo terminado.

4. Diámetro de mazo de hasta 40 mm, con separación de bobinado de 80-180 mm y cabeza y cola de 40-120 mm que definen el perfil de la bobina.

5. Producción nominal de 450 pcs/h: cadencia sostenida con un operador que carga carretes y retira los mazos de la rampa.

6. Atado neumático a 0.6-0.75 MPa, armario cerrado con ruedas, 1800 x 750 x 1620 mm.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-80DM001
Tipos de cable compatiblesUSB, teléfono móvil, AC/DC, cable de alimentación, teléfono, carga, cable de computadora
Rango de longitud de corte3-25 m
Precisión de corte60 mm
Aspecto del bobinadoCírculo con doble brida / forma de 8 con brida simple
Diámetro del mazo≤40 mm
Separación de bobinado80-180 mm
Longitud de cabeza40-120 mm
Longitud de cola40-120 mm
Eficiencia de producción≤450 pcs/h
Presión de aire0.6-0.75 MPa
Dimensiones de la máquina1800 x 750 x 1620 mm

Aplicaciones

— Ensamblaje de cable USB y de carga: cables de 3-5 m con funda de PVC cortados, bobinados y atados con doble brida para cajas de venta.

— Juegos de cable de alimentación AC: cables de 3-5 m bobinados en forma de 8 con brida simple para embalaje de exportación.

— Cable de computadora y periféricos: cables de monitor, impresora y adaptador de hasta 25 m, atados y contados por la máquina.

— Cable telefónico y de espiral: cables flexibles ligeros bobinados con separación de 80-180 mm y ambos extremos retenidos.

— Embalaje de cable por contrato: pedidos mixtos donde una línea produce mazos en círculo y en forma de 8 en el mismo turno.
