Aplicador neumático lateral NA-20S JW-AP09

📅 2025-04-25 👁️ 1,533
  • Modelo del producto: JW-AP09

  • Especificaciones

    Modelo: NA-20S
    Tipo: Aplicador de prensado neumático
    Alimentación: Lateral (estilo europeo)
    Compatibilidad: Troqueles y moldes OTP
    Aplicación: Terminales especiales ultra anchos
    Mecanismo: Troquel transversal neumático
  • Solicitar presupuesto ahora

La JW-AP09 (NA-20S) es un aplicador neumático de estilo europeo para terminales sueltos de alimentación lateral, incluidos los terminales especiales anchos y extraanchos que un troquel OTP estándar no cubre. Se monta en máquinas engarzadoras de terminales OTP y admite troqueles de terminal con patrón OTP.

El engarce se cierra mediante un cilindro neumático montado en el cuerpo y no por el ariete de la prensa, y las líneas de aire van hacia la parte posterior, de modo que la tira entra por el lateral y el frente de la zona de engarce queda libre. La disposición transversal del troquel hace que el cuerpo sea más profundo que un aplicador estándar y que la huella de montaje se extienda detrás de la bancada, lo que debe verificarse con la estación contigua.

Se utiliza donde una prensa ya tiene un juego de troqueles OTP y debe procesarse un terminal ancho sin trasladar el trabajo a una máquina dedicada: el aplicador se atornilla a la bancada, se conecta el suministro de aire y la altura de engarce se ajusta en el troquel. También sirve como unidad de reemplazo cuando un aplicador NA-20S existente está desgastado.

Características principales

1. Configuración de terminal suelto con alimentación lateral, con el terminal presentado desde el lateral de la zona de engarce en lugar de indexado sobre una tira portaterminales

2. Cabezal de engaste neumático accionado por un cilindro en el cuerpo, con las líneas de aire hacia la parte posterior y el frente del troquel despejado

3. Disposición transversal del troquel dimensionada para terminales especiales anchos y extraanchos, con el engarce cerrando sobre el barril

4. Interfaz de troquel OTP, de modo que puede cambiarse un troquel específico de terminal sin reemplazar el cuerpo del aplicador

5. Placas guía y de tope atornilladas en la guía de alimentación, reajustadas a la longitud del terminal tras un cambio de troquel

6. Placa base atornillada a la bancada OTP, de modo que el cambio consiste en reajustar troquel y guía y ejecutar un engarce de prueba

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-AP09
Número de modelo en el troquelNA-20S
TipoAplicador neumático de engaste europeo
Tipo de alimentaciónAlimentación lateral
Tipo de terminalTerminales sueltos
Interfaz de troquelTroqueles de máquina engarzadora de terminales OTP
MecanismoTroquel transversal neumático
Máquina compatibleMáquinas engarzadoras de terminales OTP

Aplicaciones

— Máquinas engarzadoras de terminales OTP que procesan terminales sueltos anchos y superan la luz de un troquel estándar

— Estaciones con aplicador neumático que engarzan terminales sueltos de alimentación lateral en el ensamble de arneses

— Reemplazo de un aplicador NA-20S desgastado en una bancada OTP existente, reutilizando el suministro de aire y el montaje

— Lotes pequeños de terminales especiales, donde un cuerpo de aplicador admite varios troqueles de terminal

— Pruebas de altura de engarce en terminales anchos antes de liberar un troquel a producción

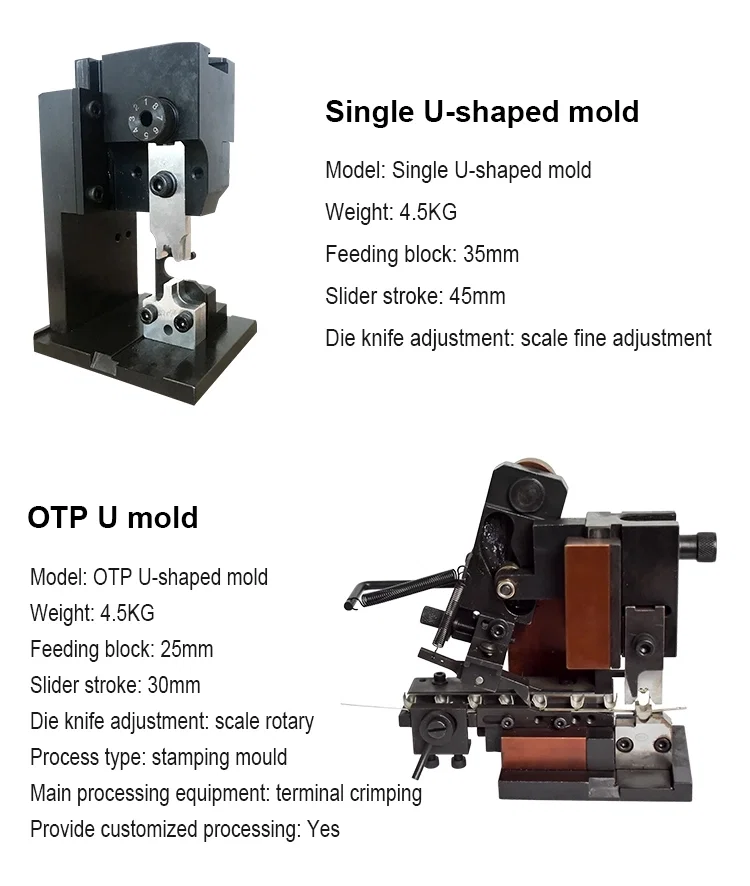

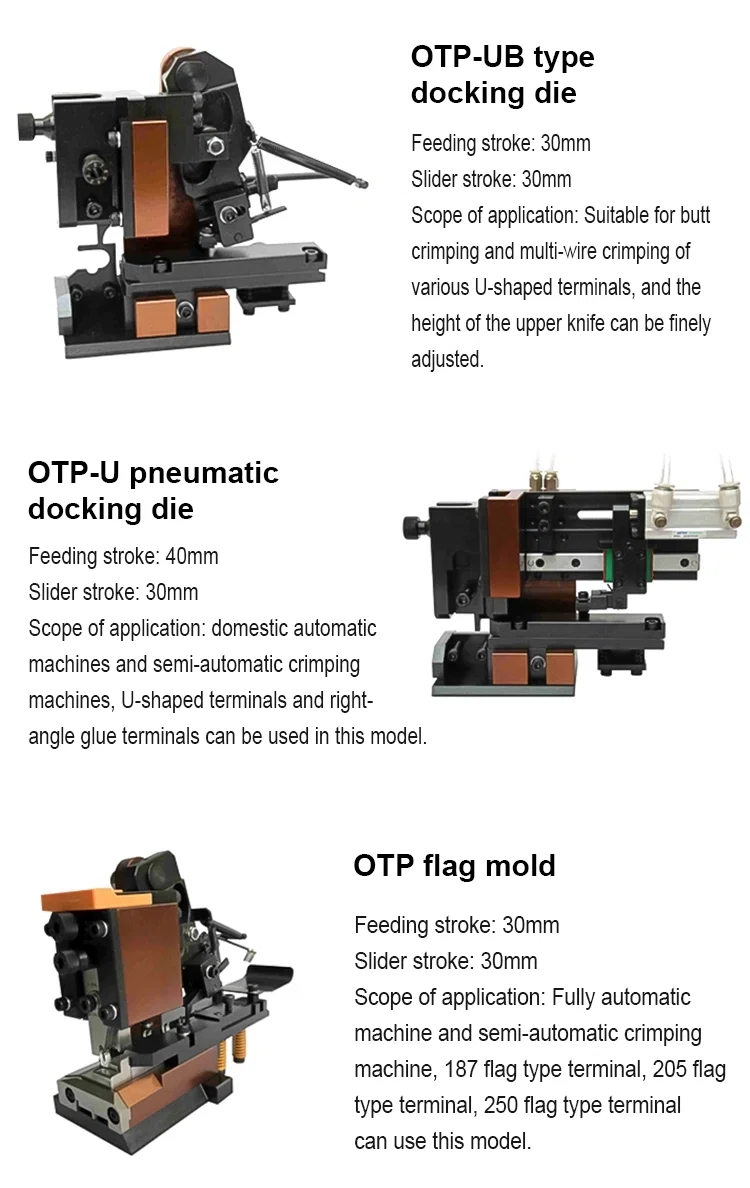

Single U-shaped mold and OTP U mold with 4.5kg weight and stroke specsOTP-UB docking die, OTP-U pneumatic docking die and OTP flag mold
