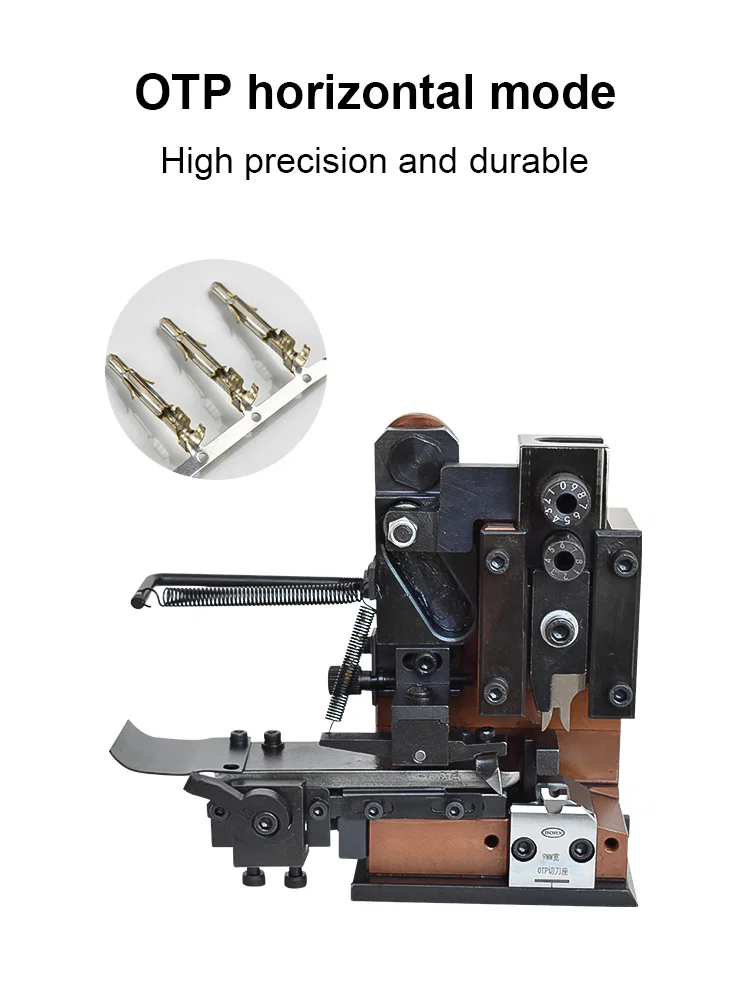

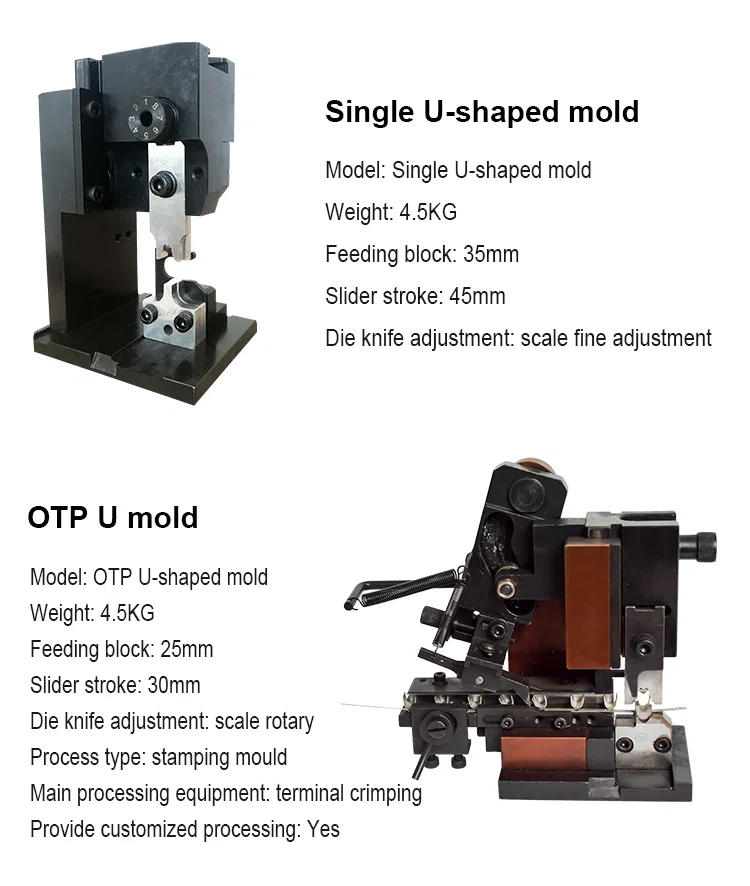

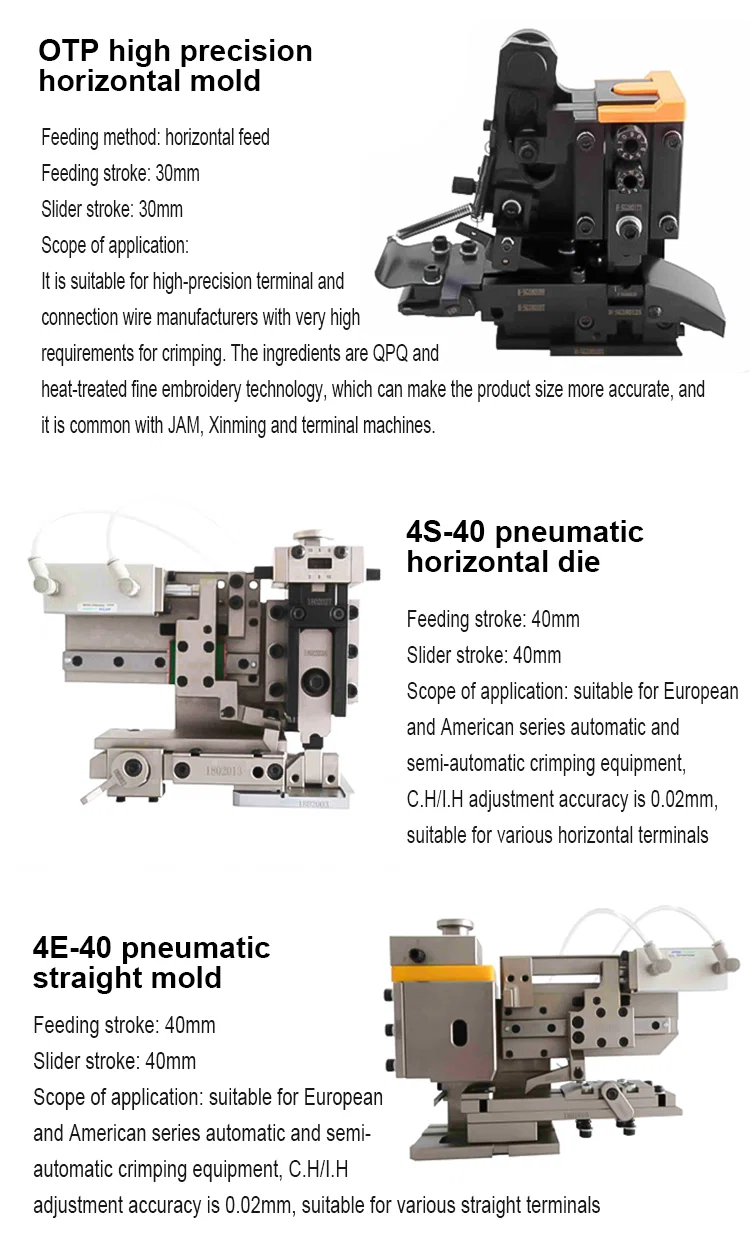

La JW-AP11 es un molde de engarce horizontal OTP para máquinas engarzadoras de terminales JST, que procesa terminales OTP de barril abierto en forma de U en una estación de aplicador horizontal. El troquel se suministra como una sola unidad de molde con yunque, inserto de engarce y guía de alimentación sobre una base común, y se monta en la bancada de la estación en lugar del troquel al que reemplaza.
El ariete cierra horizontalmente sobre el barril y la tira se indexa por una guía a nivel de bancada, con un brazo de alimentación con resorte que acompaña la carrera de indexado desde el lateral. Así la tira se mantiene en tensión entre engarces y el frente del troquel queda abierto, de modo que las posiciones del barril y del aislamiento pueden verificarse antes de que baje el ariete. El cuerpo del troquel es un bloque único que lleva el yunque, el inserto de engarce y la guía, con los ajustadores en la cara del bloque.

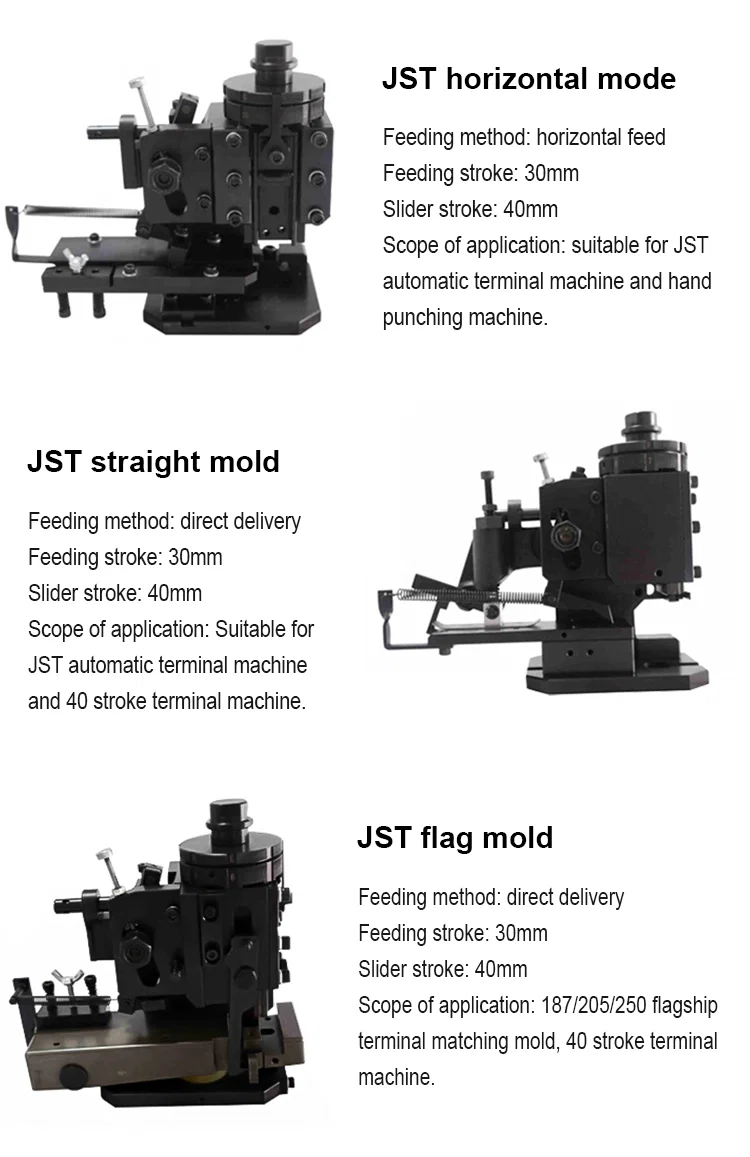

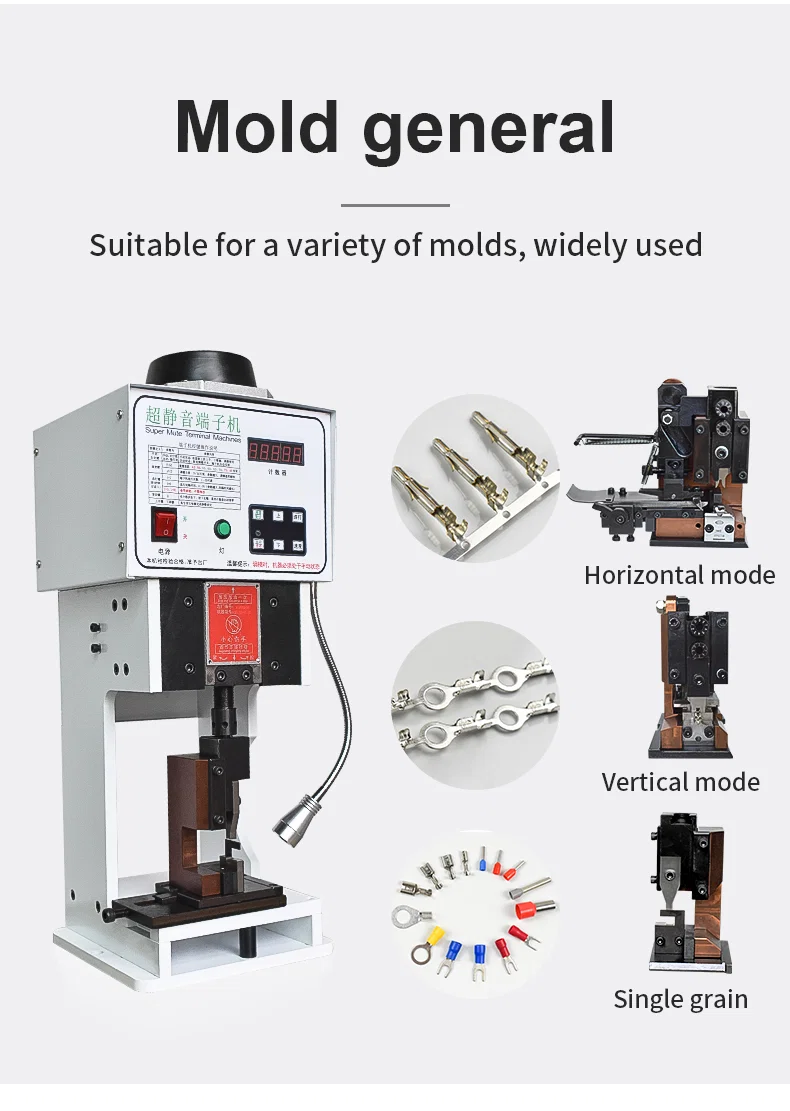

Se adapta a máquinas JST como troquel de reemplazo en una estación de aplicador existente y como troquel horizontal cuando el mismo terminal también se procesa en una prensa vertical y ambas estaciones deben mantener una misma referencia de engarce.
Características principales
1. Molde horizontal OTP, con el ariete cerrando sobre el barril y la tira de terminales indexada a nivel de bancada
2. Asiento de terminal OTP de barril abierto en forma de U, adaptado a terminales OTP
3. Brazo de alimentación con resorte y canal de entrada curvo que conducen la tira portaterminales hasta la posición de engarce
4. Tornillos de ajuste en la cara del bloque del troquel para altura de engarce y engarce de aislamiento, accesibles sin desmontar el molde
5. Patrón de montaje para la estación de aplicador de la máquina engarzadora de terminales JST
6. Cuerpo del troquel, yunque y guía sobre un solo bloque base, de modo que el molde se desmonta y se reemplaza como una unidad
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | JW-AP11 |
|---|
| Modo de operación | Engarce horizontal |
|---|
| Tipo de troquel | Troquel de aplicador OTP, forma de U |
|---|
| Compatibilidad | Máquinas engarzadoras de terminales JST |
|---|
| Tipo de terminal | Terminales OTP en forma de U |
|---|
| Posicionamiento | Posicionamiento preciso electrónico de alta frecuencia |
|---|
| Ruido | Operación de bajo ruido |
|---|
| Energía | Ahorro eléctrico |
|---|
Aplicaciones
— Máquinas engarzadoras de terminales JST que procesan terminales OTP de barril abierto en forma de U
— Estaciones de aplicador horizontal en el ensamble de arneses de cable
— Reemplazo de un troquel OTP horizontal desgastado, reutilizando la base JST y el adaptador del ariete
— Líneas que procesan el mismo terminal en una prensa horizontal y en una prensa vertical
— Corridas cortas en las que el frente abierto del troquel permite inspeccionar cada engarce en su posición
