Cuchilla de engaste OTP de acero DC53 60 HRC JW-BL01
Cuchilla de engaste OTP de acero DC53 60 HRC JW-BL01 Thumb

Cuchilla de engaste OTP de acero DC53 60 HRC JW-BL01

📅 2025-04-25 👁️ 1,388
  • Modelo del producto: JW-BL01

  • Especificaciones

    Material: Acero DC53 japonés
    Dureza: 60 grados HRC
    Vida útil: >50 millones de ciclos
    Aplicación: Engarce de terminales OTP
    Procesamiento: Tratamiento térmico al vacío
  • Solicitar presupuesto ahora

La JW-BL01 es una cuchilla de engaste en formato OTP para máquinas automáticas de engaste de terminales. Es el elemento de corte del aplicador OTP: escuadra el extremo del cable y abre el aislamiento antes de la carrera de engaste, y permanece en la herramienta mientras la máquina trabaja terminal tras terminal. Es un repuesto para talleres de arneses y no una máquina en sí misma.

La cuchilla se rectifica a partir de acero de tungsteno DC53 japonés y se somete a tratamiento térmico al vacío hasta 60 de dureza. El DC53 conserva el filo a esa dureza mucho más tiempo que un acero de matriz estándar, de modo que la punta de pelado no se redondea sobre cobre trenzado, y la vida útil nominal es de 50 millones de ciclos o más. El cuerpo plano OTP lleva una punta de pelado de dos dientes, que corta ambos lados del aislamiento a la misma profundidad y deja un hombro cuadrado en lugar de desgarrado.

Encaja en aplicadores OTP estándar de máquinas engastadoras de terminales y sustituye una cuchilla desgastada, astillada o pulida sin cambiar el ajuste de la herramienta. Como la abertura de la punta sigue la especificación del terminal y del cable, los pedidos se realizan por modelo de máquina y número de terminal. Lo habitual es mantener un juego de repuesto en la línea.

Características principales

1. Material: acero de tungsteno DC53 japonés, elegido por su resistencia al desgaste a alta dureza y no solo por su tenacidad.

2. Dureza: 60 HRC tras tratamiento térmico al vacío, el rango en el que la punta de pelado mantiene el filo sobre cobre sin astillarse.

3. Vida útil: nominal de 50 millones de ciclos o más, que fija el intervalo de cambio de cuchilla en una máquina de terminales en marcha.

4. Perfil OTP: cuerpo plano con punta de pelado de dos dientes que corta ambas paredes del aislamiento a la misma profundidad.

5. Montaje: un solo taladro redondo de fijación, de modo que la cuchilla se posiciona en el pasador existente del aplicador y se retiene con un tornillo.

6. Encaje: fabricada para aplicadores OTP de máquinas engastadoras de terminales, ajustada al terminal y al cable en uso.

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-BL01
Tipo de cuchillaCuchilla de engaste OTP
MaterialAcero de tungsteno DC53
Dureza60 HRC
Tratamiento térmicoAl vacío
Vida útilMás de 50 millones de ciclos
FijaciónTaladro de montaje redondo único (foto)
AplicaciónMáquinas engastadoras de terminales, fabricación de arneses

Aplicaciones

— Máquinas automáticas de engaste de terminales con aplicadores OTP: escuadre del extremo y pelado del aislamiento antes de la carrera de engaste.

— Líneas de montaje de arneses que trabajan cable trenzado con aislamiento PVC y XLPE, donde la longitud de pelado es corta y debe quedar a escuadra.

— Máquinas de terminales compartidas entre varios números de terminal, en las que la cuchilla se cambia junto con el aplicador.

— Aplicadores OTP reconstruidos o importados que necesitan una cuchilla de recambio ajustada al portaherramientas existente.

— Mantenimiento preventivo, en el que la cuchilla se renueva antes de que el desgaste del filo se manifieste en hilos sueltos o en un hombro de aislamiento desgarrado.

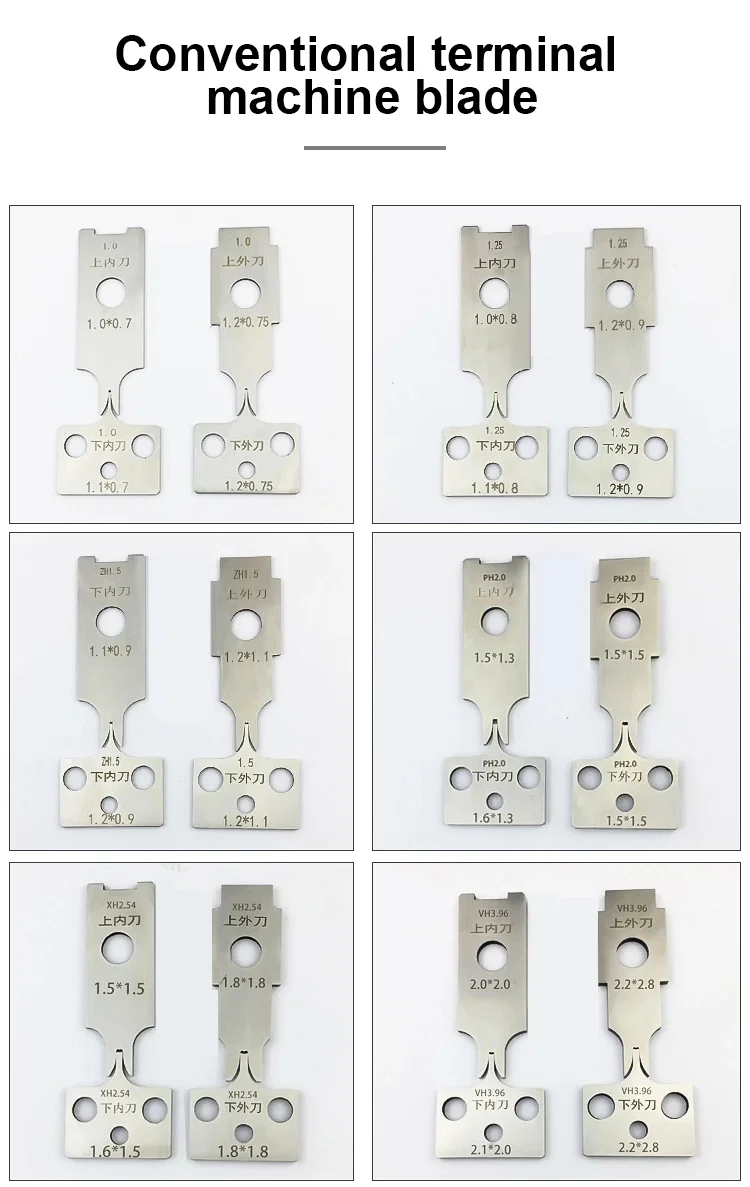

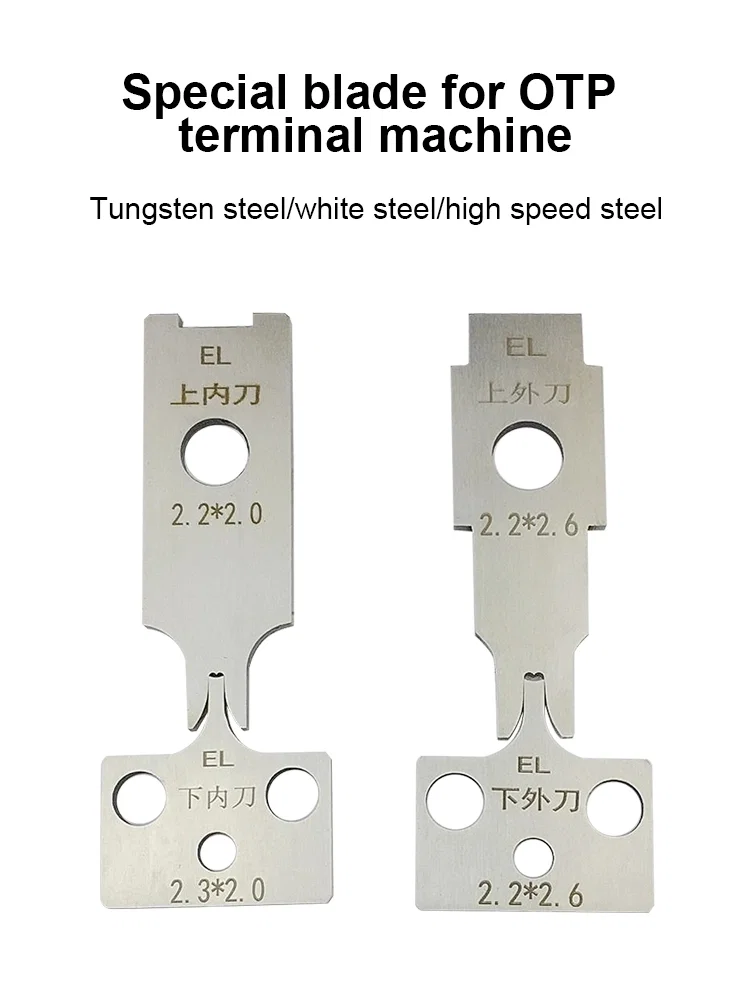

Conventional terminal machine blade sets labelled 1.0, 1.25, 2H1.5, PH2.0, XH2.54 and VH3.96Dimension drawing of VH3.96 upper and lower crimping blades with millimetre measurementsCrimping blade sets for Dupont 2.0, JC25, XT60 and 250 terminals in grid layoutSpecial OTP terminal machine blades marked EL, sizes 2.2x2.0 and 2.2x2.6
