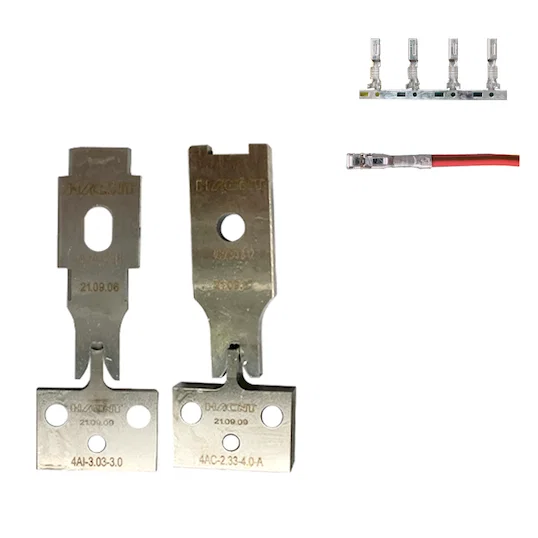

El JW-AP36 es un juego de repuestos para el molde del aplicador OTP de las máquinas de crimpado de terminales. Cubre las piezas de desgaste y de posicionamiento del molde y no solo el filo: el troquel de cuchilla, la base portaterminal, el asiento del cortador, el separador y el portacortador en U. El juego se adquiere para mantener un aplicador en marcha, ya sea como existencias de repuesto o para reacondicionar un molde cuyos asientos se han desgastado.

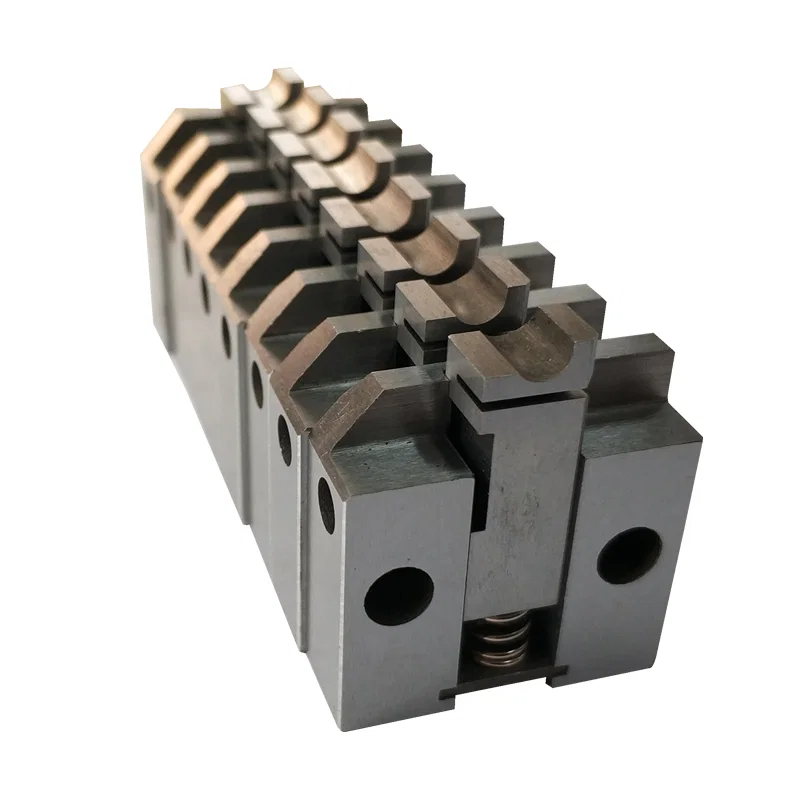

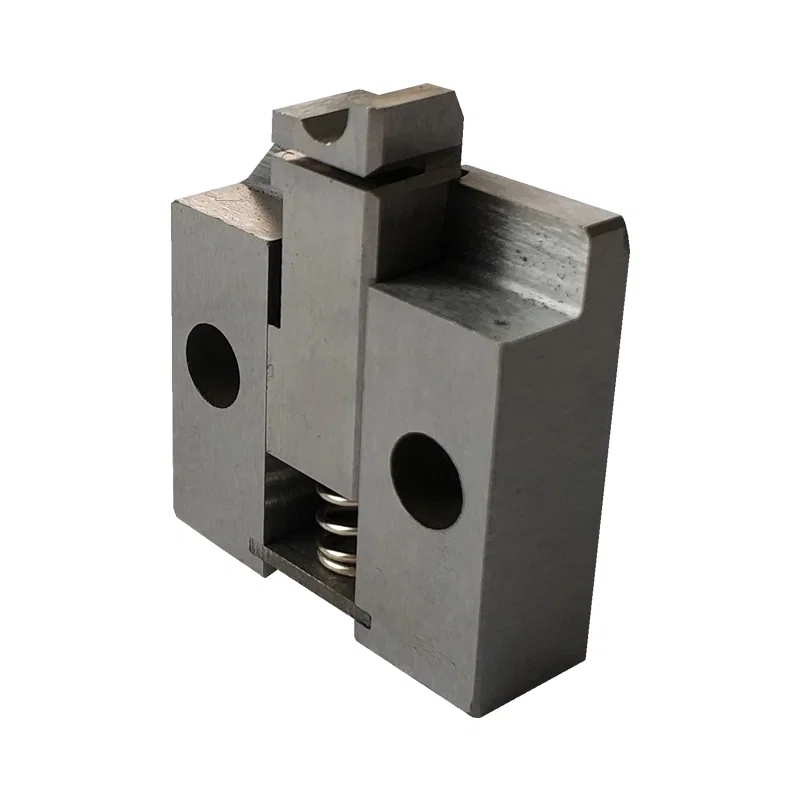

La fotografía muestra el molde como un conjunto de bloques apilados. Cada asiento de cortador en U se aloja en una ranura mecanizada transversal al bloque, y los asientos llevan radio en la embocadura para retener el barril del terminal sobre la línea del yunque; los bloques base llevan agujeros pasantes grandes para los tornillos de montaje. En la parte delantera, un resorte se sitúa bajo el asiento guía, y es lo que mantiene la precarga del apilado para que los asientos cierren contra el terminal en lugar de flotar. Los separadores fijan la altura del apilado y el portacortador une los asientos a la base. Son ajustes medidos en centésimas: un asiento pulido o un resorte debilitado se manifiestan como un terminal descentrado, no como una rotura visible.

Las piezas se piden individualmente por posición en el molde, ya que un reacondicionamiento suele necesitar los asientos y el resorte y no el aplicador completo. La razón para tenerlas en existencias es el tiempo de parada: un aplicador detiene la línea cuando un asiento se desgasta del todo, y el molde por lo demás sigue en buen estado. La sustitución se hace por posición, con los separadores y el portacortador reutilizados si siguen planos y a escuadra.

Características principales

1. Repuestos a nivel de molde: troquel de cuchilla, base portaterminal, asiento de cortador, separador y portacortador en U, las piezas de desgaste y posicionamiento del aplicador.

2. Asiento de cortador en U: con embocadura con radio para retener el barril del terminal sobre la línea del yunque, alojado en una ranura transversal al bloque.

3. Precarga por resorte: un resorte bajo el asiento guía mantiene el apilado cerrado contra el terminal en lugar de flotante.

4. Altura de apilado fijada por separadores: los separadores establecen la altura del conjunto de asientos, de modo que la posición de cierre queda incorporada al molde.

5. Pedido por posición: cada pieza se suministra para una posición definida en el molde, de modo que un reacondicionamiento puede limitarse a los asientos desgastados.

6. Control del tiempo de parada: se mantienen en existencias porque un asiento desgastado detiene el aplicador mientras el resto del molde sigue en servicio.

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-AP36
ArtículoJuego de repuestos del molde para aplicador OTP
Piezas incluidasTroquel de cuchilla, base portaterminal, asiento de cortador, separador, portacortador en U
Forma del asientoEn U, con embocadura con radio (fotografía)
ConjuntoBloques portadores apilados con asiento guía cargado por resorte (fotografía)
CompatibilidadAplicador OTP, máquinas de crimpado de terminales
SuministroPiezas individuales por posición

Aplicaciones

— Aplicadores OTP en máquinas de crimpado de terminales, donde un asiento de cortador desgastado debe sustituirse sin un molde nuevo.

— Reacondicionamiento de un aplicador cuyos asientos se han pulido y ya no retienen el barril centrado.

— Existencias de repuesto para talleres de arneses que operan varios aplicadores del mismo tipo de molde.

— Máquinas que trabajan terminales alimentados por bobina a alto número de ciclos, donde asientos y resortes son las primeras piezas en fallar.

— Cambio entre tamaños de terminal, donde el grupo de asiento y separador se sustituye como conjunto.

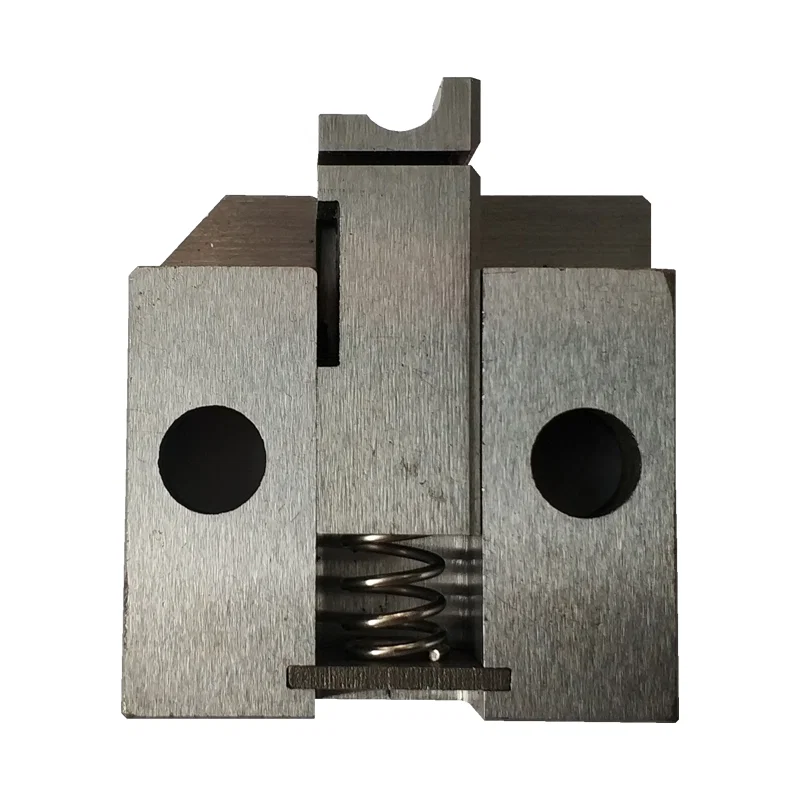

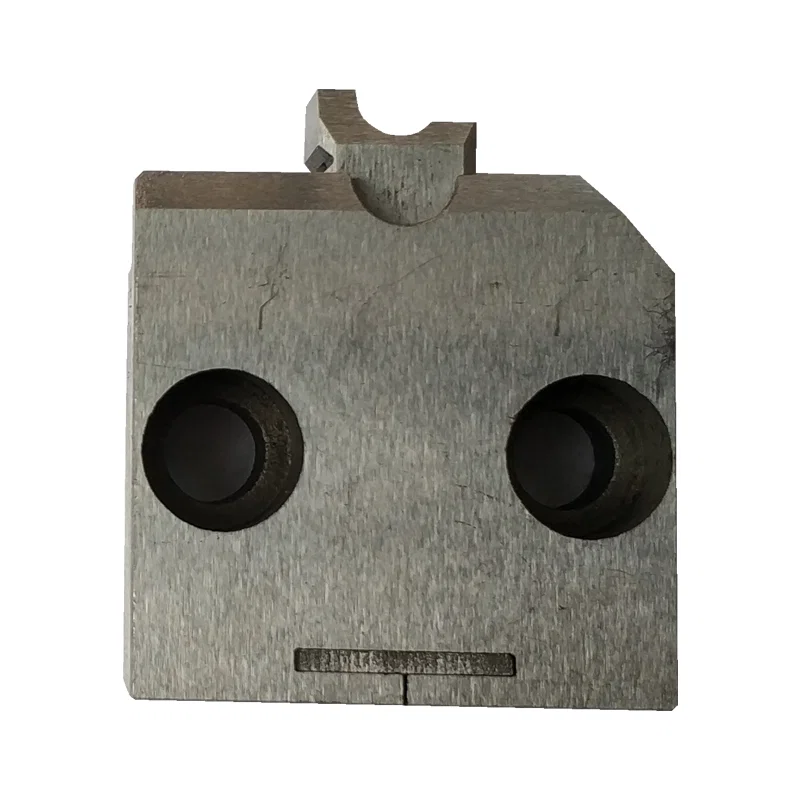

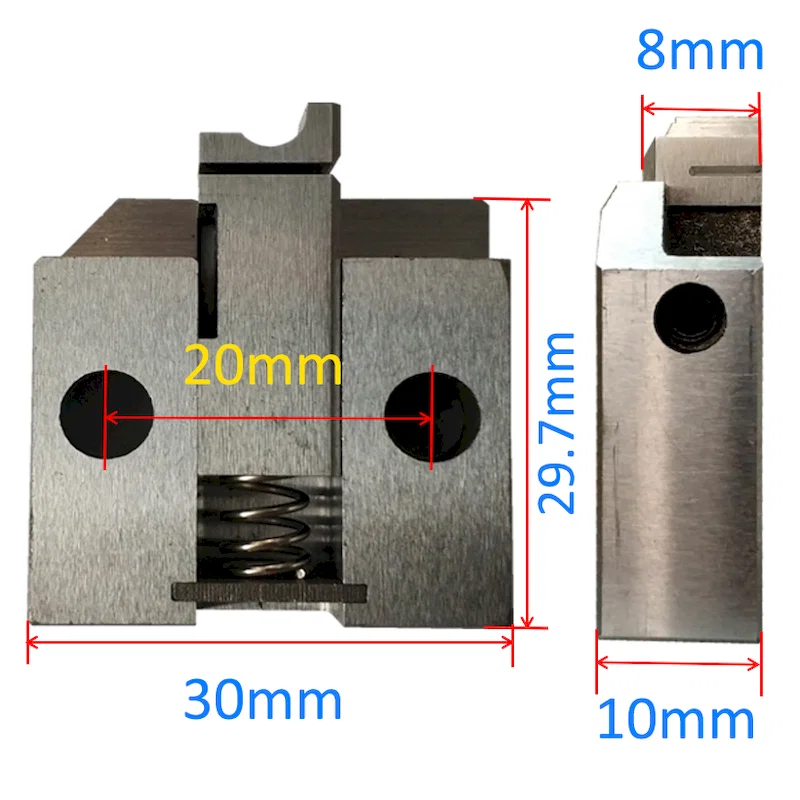

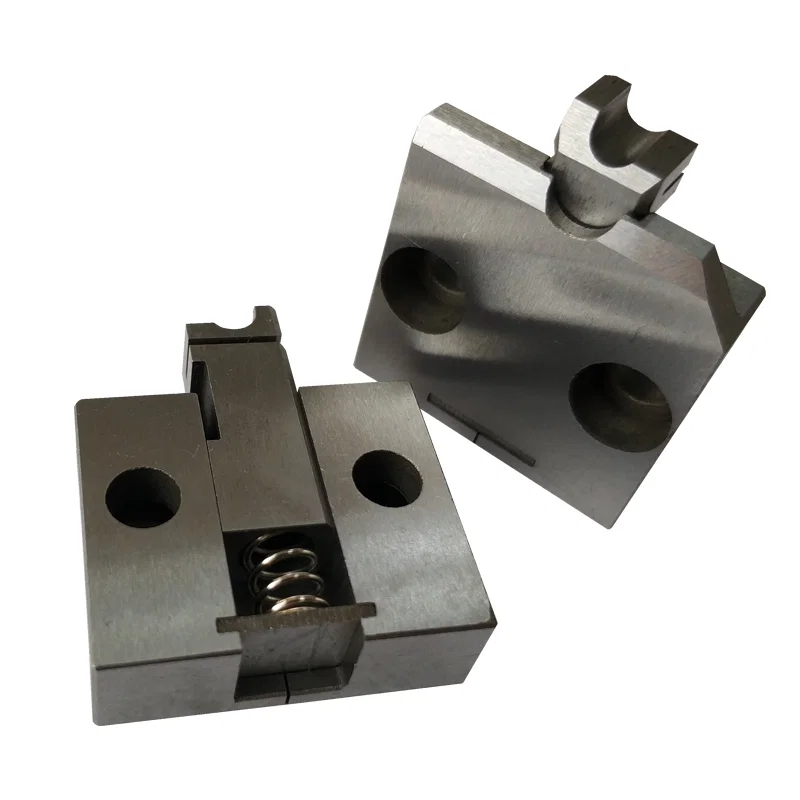

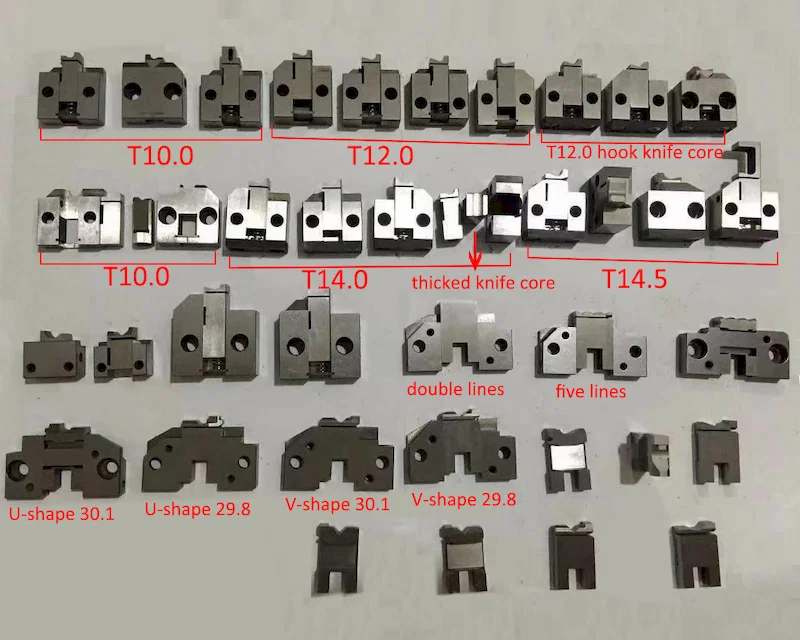

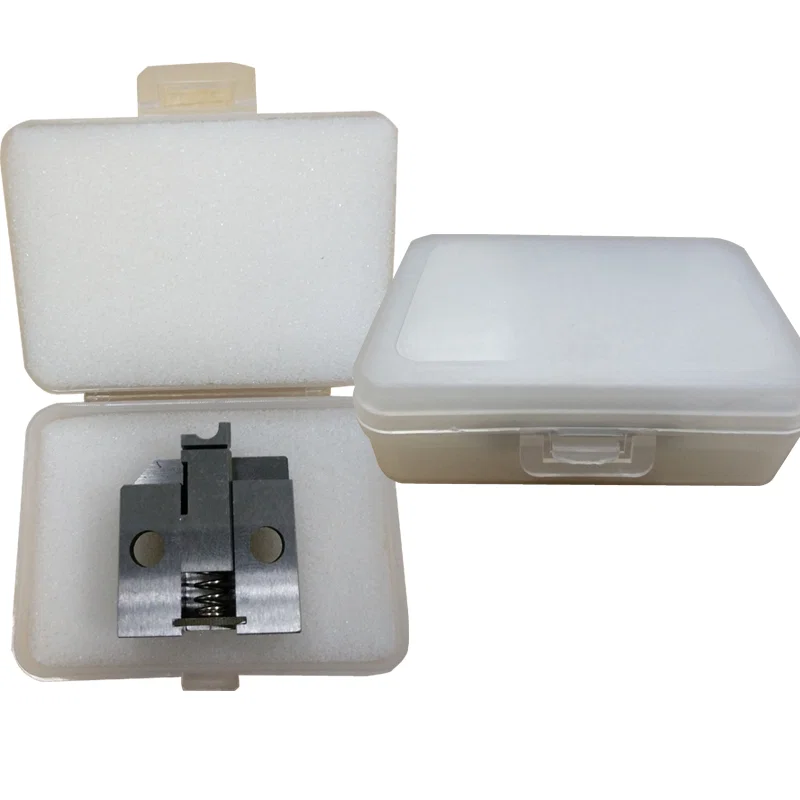

Bloque de molde de aplicador rectangular con muesca en U y dos taladros de montajeAsiento de cortador de aplicador con émbolo central cargado por resorte entre dos bloques lateralesDos bloques de molde de aplicador con émbolo de resorte y taladros de montaje desde distintos ángulosFila de seis moldes de aplicador apilados en un bloque con resorte y muescas curvasVista lateral de un bloque de molde de aplicador con émbolo cargado por resortePlano de dimensiones del molde de aplicador: 30 mm de largo, 29.7 mm de alto y 20 mm entre taladrosMolde de aplicador embalado en estuche plástico con espuma, con el estuche cerrado al ladoMoldes de aplicador etiquetados T10.0, T12.0, T14.0, T14.5 y tipos en U y en V
