Molde OTP horizontal en U de grano único JW-AP29
Molde OTP horizontal en U de grano único JW-AP29 Thumb

Molde OTP horizontal en U de grano único JW-AP29

📅 2025-04-25 👁️ 2,680
  • Modelo del producto: JW-AP29

  • Especificaciones

    Tipo: Molde en forma de U horizontal
    Aplicación: Terminales OTP
    Diseño: Molde de un solo grano
    Característica: Alta precisión y durabilidad
  • Solicitar presupuesto ahora

El JW-AP29 es un molde OTP de terminal en forma de U en modo horizontal, suministrado como troquel de grano único para el aplicador de una máquina de terminales. Grano único significa una cavidad de engaste en el cuerpo, por lo que se configura un tamaño de terminal por troquel.

La disposición horizontal presenta la tira de terminales desde el costado, en ángulo recto respecto al carnero, de modo que el cable se maneja por el frente del troquel y la tira corre por detrás. Con una sola cavidad, la altura de engaste y el paso de alimentación se ajustan una vez para el trabajo y no deben reindexarse entre alojamientos.

El molde es un repuesto para aplicadores OTP. La hoja de catálogo suministrada muestra la familia en versiones de modelo flag, 2000# y cuerpo plástico, con bloques de alimentación y carreras de corredera diferentes, por lo que la versión se cotiza según el montaje de la máquina y la tira de terminales realmente en uso.

Características principales

1. Alojamiento en U para barril abierto: crimpador y yunque rectificados al perfil del terminal en U.

2. Modo horizontal: la tira entra por el costado del cuerpo del troquel, perpendicular al carnero.

3. Cavidad de grano único: un alojamiento y un tamaño de terminal por troquel, sin indexación de cavidades.

4. Montaje en aplicador OTP: se atornilla en la estación de troquel OTP estándar de una máquina de terminales.

5. Construcción de alta precisión: el molde se especifica como de alta precisión y construcción duradera para ciclos de producción repetidos.

6. Tres variantes de cuerpo: modelo flag, 2000# y cuerpo plástico, cotizadas según la máquina instalada.

Especificaciones técnicas

ParámetroEspecificación
ModeloJW-AP29
Tipo de moldeMolde OTP de terminal en forma de U
DiseñoModo horizontal
ConfiguraciónMolde de grano único
AplicaciónAplicador de máquina de terminales
CompatibilidadDiversos terminales
ServicioPosventa personalizada uno a uno

Aplicaciones

— Engaste de cavidad única de terminales en U de barril abierto en máquinas con aplicador OTP.

— Series de terminales flag, con el cuerpo modelo flag de la misma familia.

— Líneas de arneses que cambian el tamaño de terminal cambiando el troquel y no la máquina.

— Sustitución de un troquel de grano único desgastado en un aplicador OTP existente.

— Lotes cortos de producción en los que se termina un tamaño de terminal antes de cambiar el troquel.

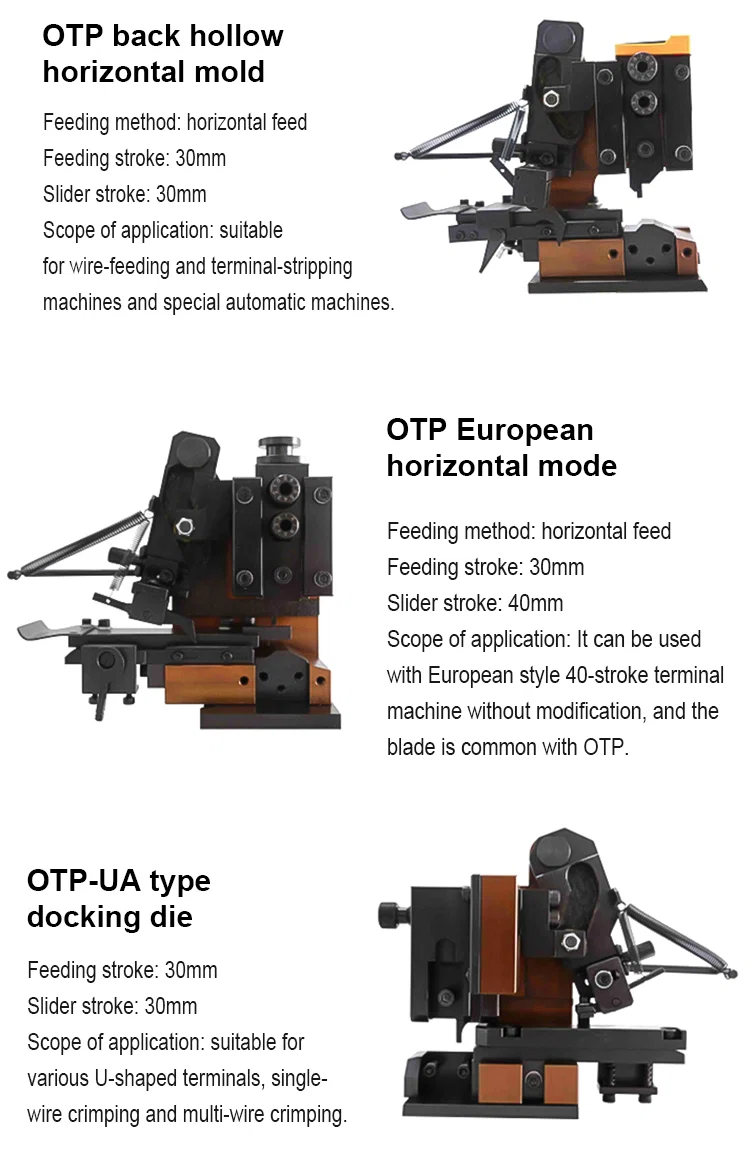

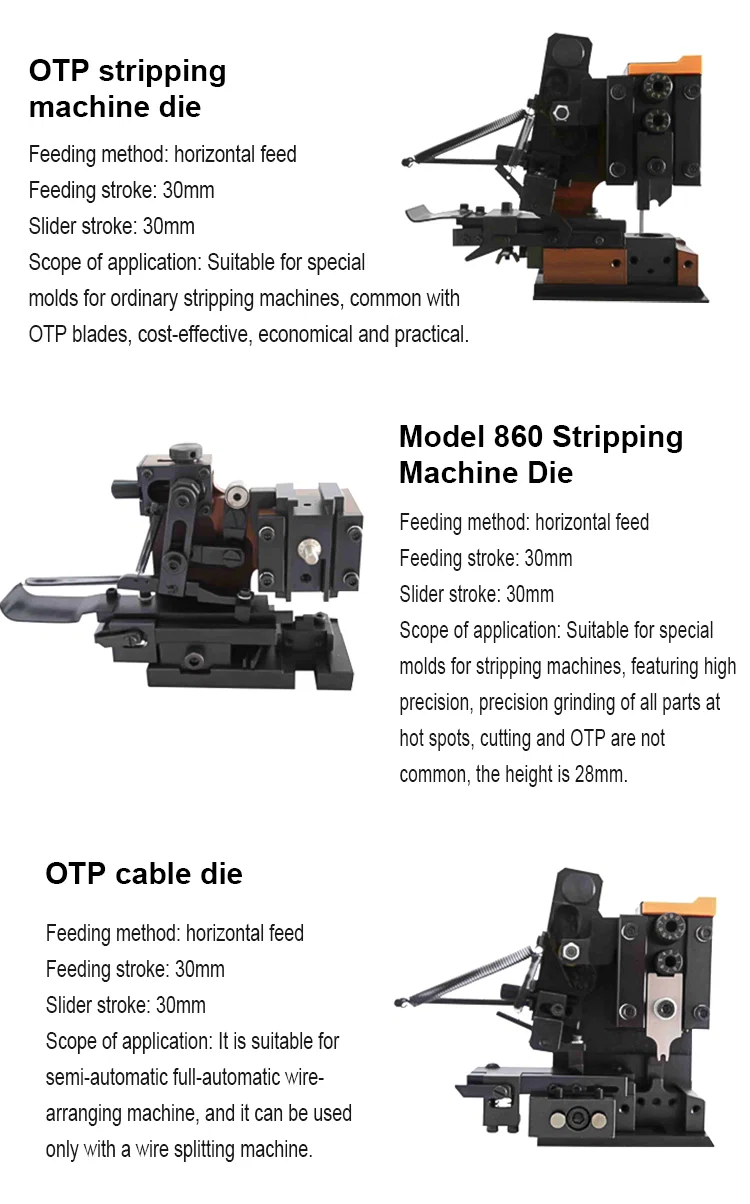

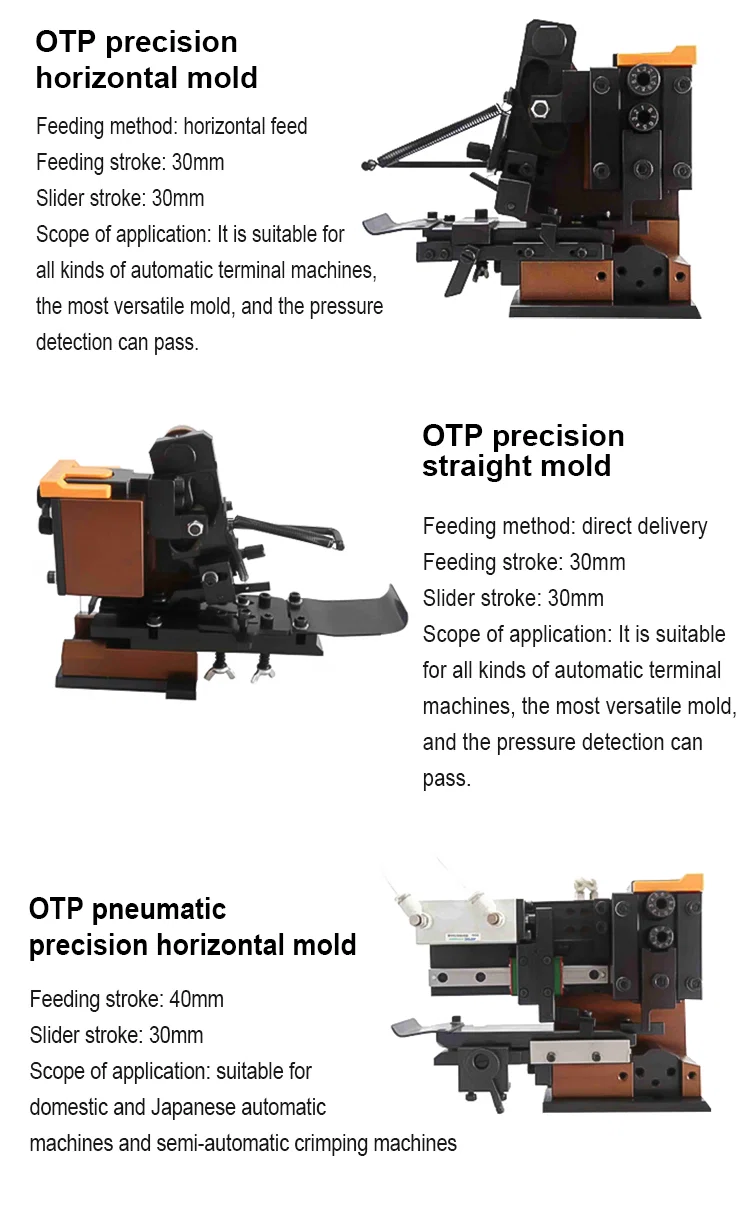

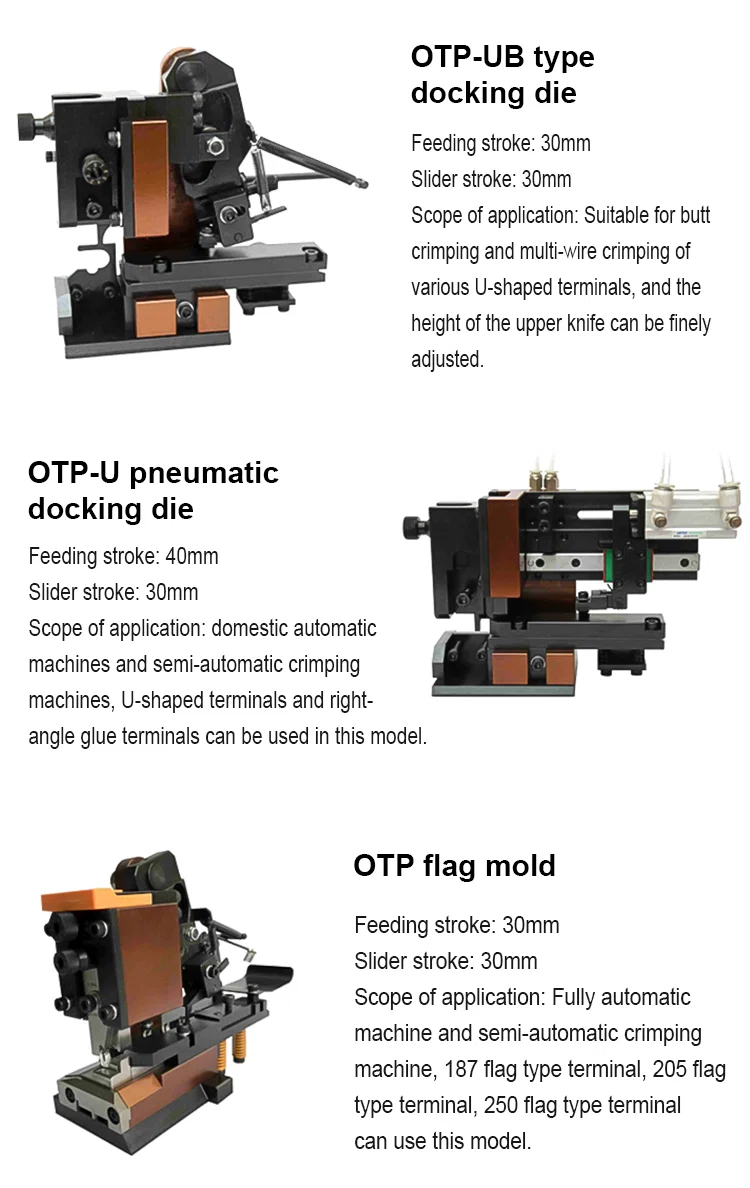

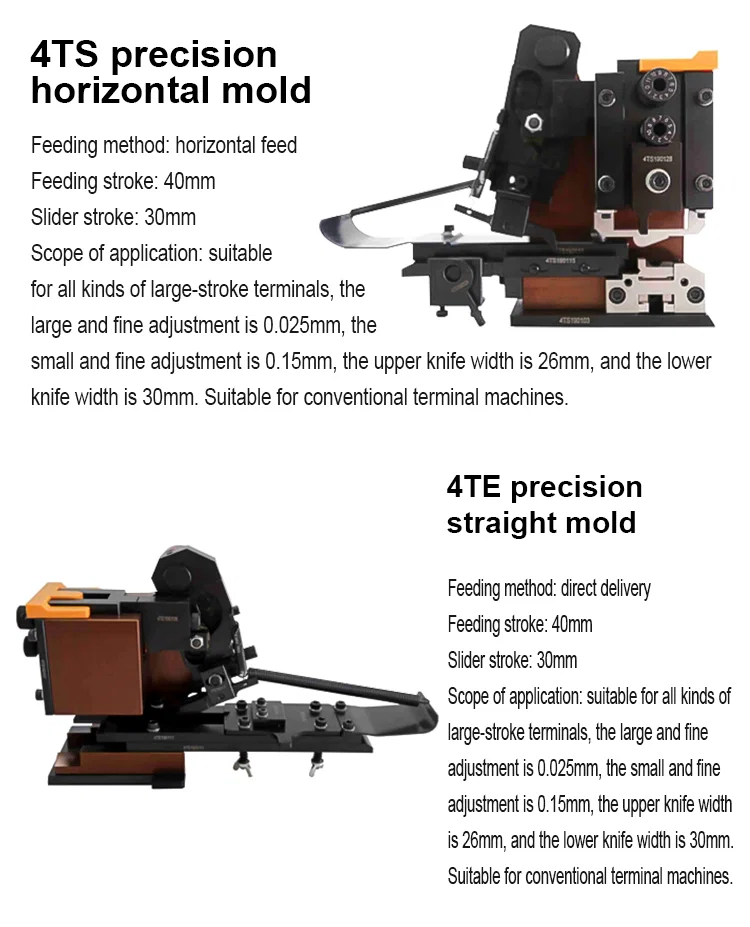

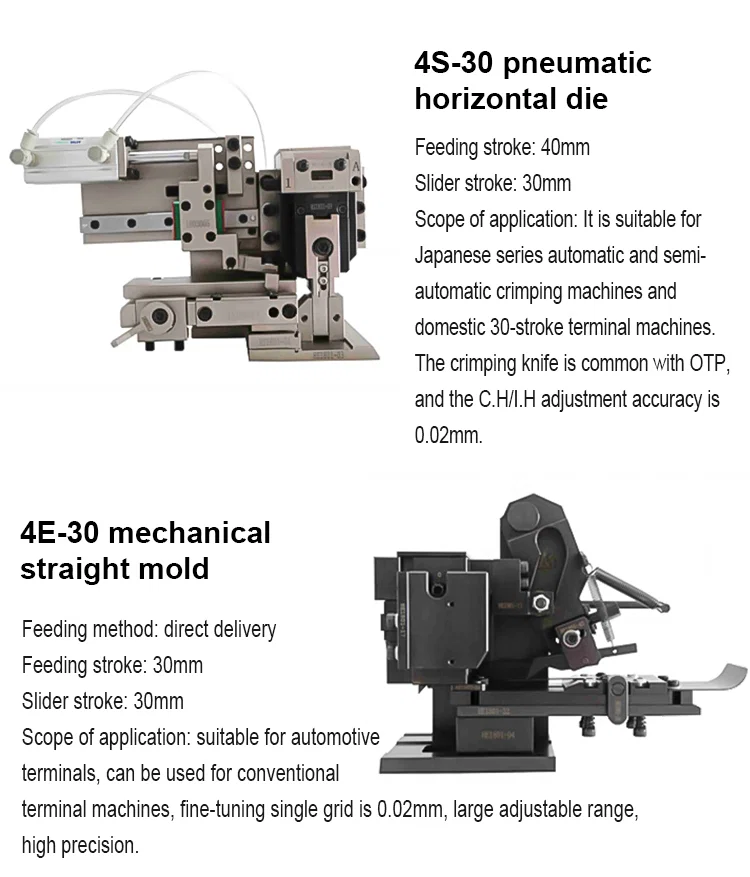

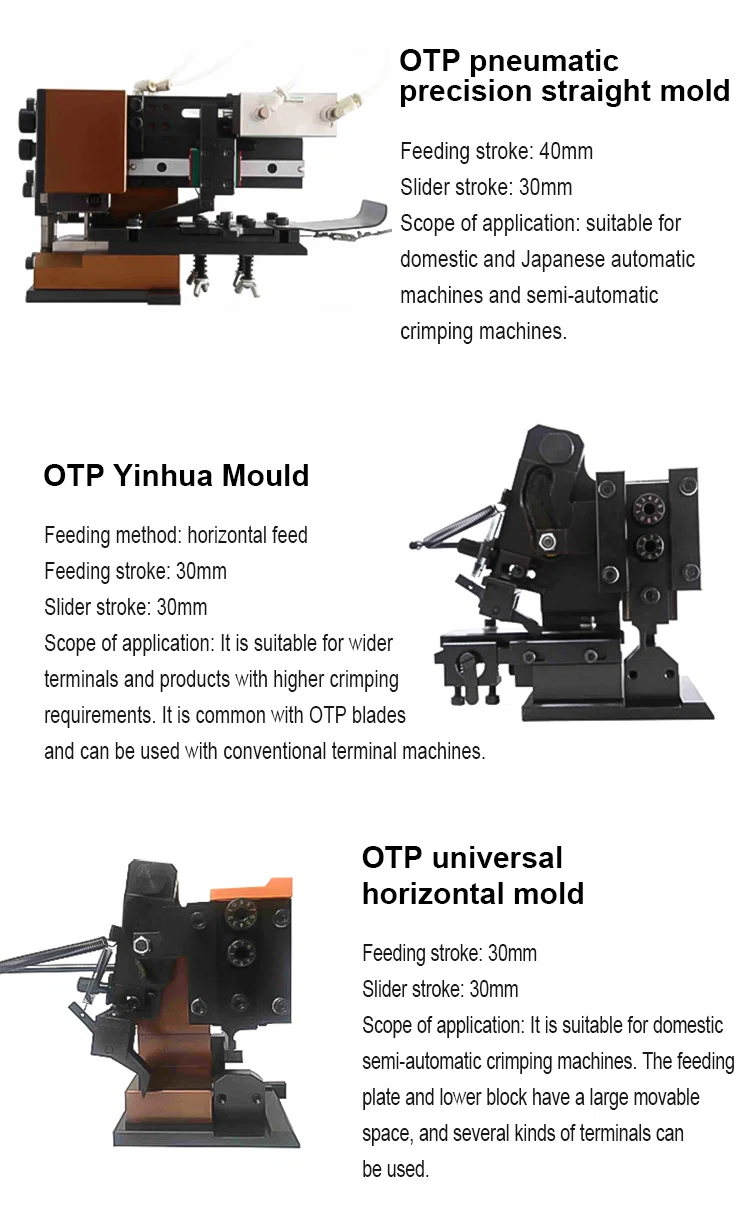

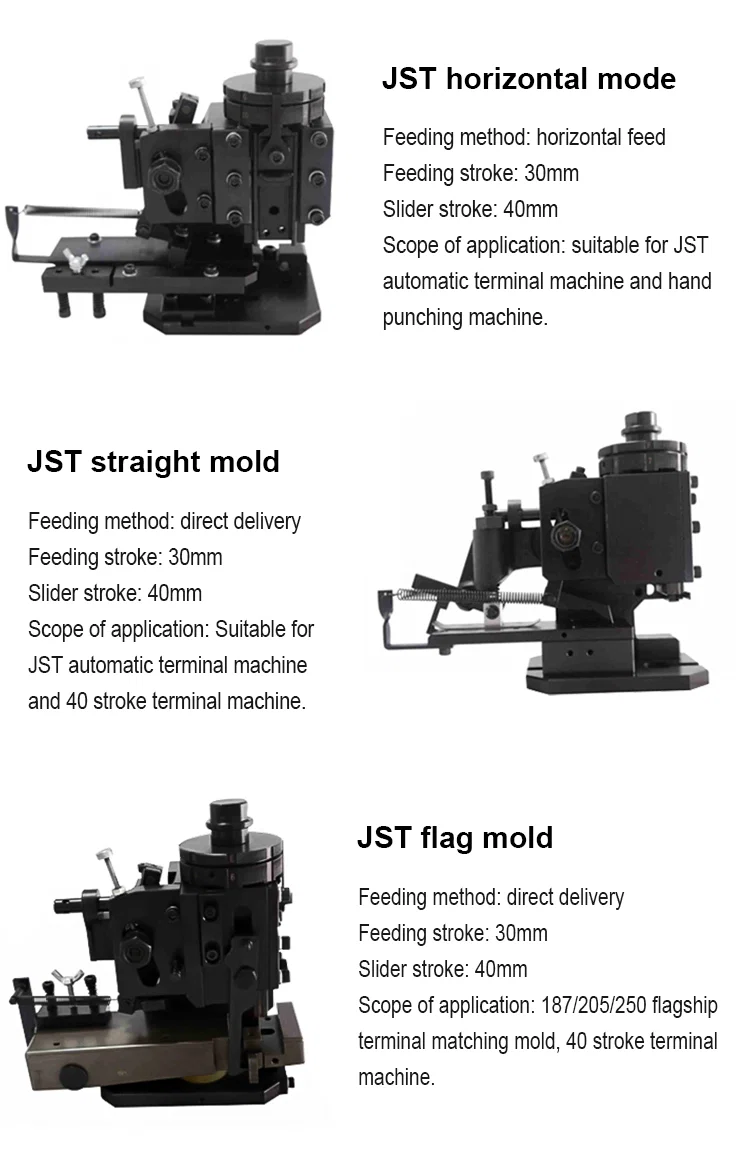

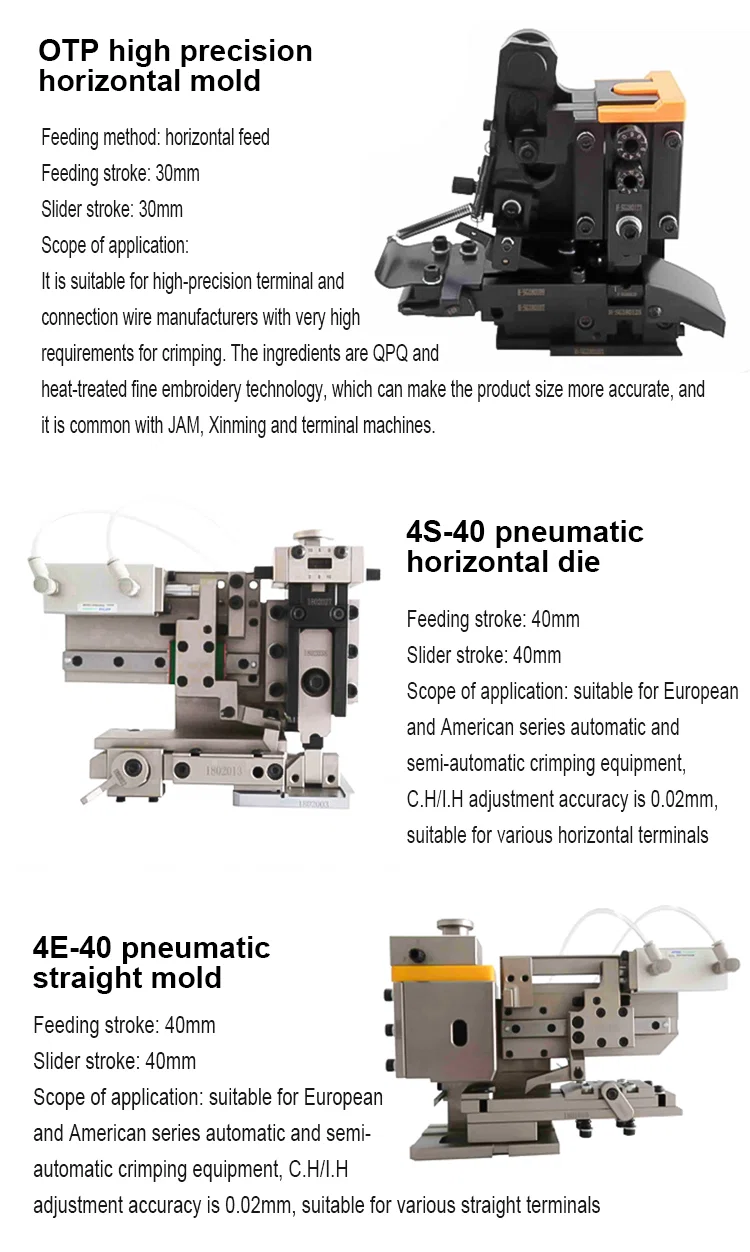

Three OTP terminal applicator molds: flag, 2000# and plastic types with specsOTP high precision horizontal mold, 4S-40 pneumatic horizontal die and 4E-40 straight mold4S-30 pneumatic horizontal die and 4E-30 mechanical straight mold for terminal crimpingJST horizontal, straight and flag terminal molds shown in black4TS precision horizontal mold and 4TE precision straight moldOTP precision horizontal, OTP precision straight and pneumatic horizontal moldsOTP pneumatic straight mold, Yinhua mould and universal horizontal moldOTP back hollow horizontal mold, European horizontal mode and UA docking dieOTP-UB docking die, U pneumatic docking die and flag moldOTP stripping machine die, model 860 die and OTP cable die
