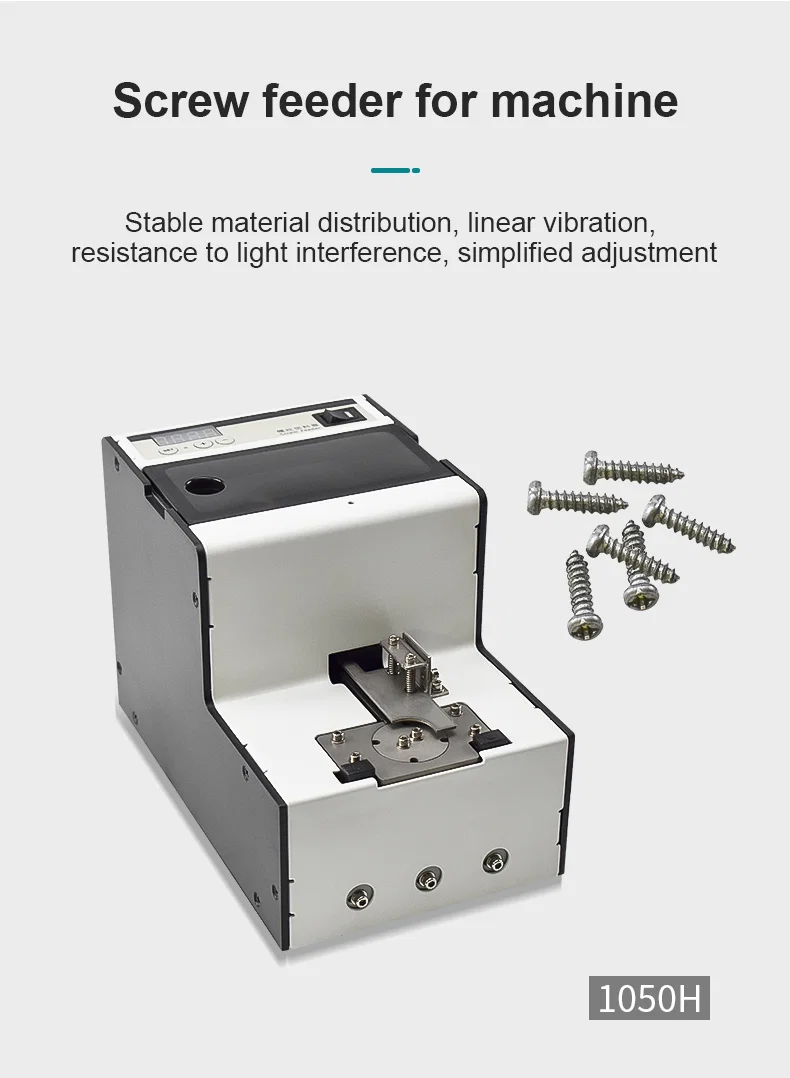

La WPM-1050H es un alimentador automático de tornillos de sobremesa. Clasifica tornillos de M1.0 a M5.0 de diámetro con una longitud de rosca inferior a 20 mm y los presenta de uno en uno en un punto de toma fijo, a 0,5 s por pieza, desde una unidad de 25 W que mide 25 x 15 x 18 cm.
Los tornillos se elevan del depósito mediante un impulsor de plato giratorio y se orientan sobre la pista de entrega, de modo que el atornillador toma desde el mismo punto y a la misma altura en cada ciclo en lugar de buscarlos en una bandeja. La precisión de posicionamiento en el punto de toma es de 0,01 mm, lo que permite que un atornillador eléctrico o un husillo robótico tome el tornillo sin útil de localización. Con una sola medida cargada, el alimentador también elimina el problema de medidas mezcladas propio de una bandeja abierta.
Es un accesorio de alimentación y no una máquina de proceso: no corta, no pela y no engasta. Es la unidad más pequeña del grupo, con 3 kg, y se especifica por rango de tornillo y longitud de rosca y no por medida de cable o tubo.
Características principales

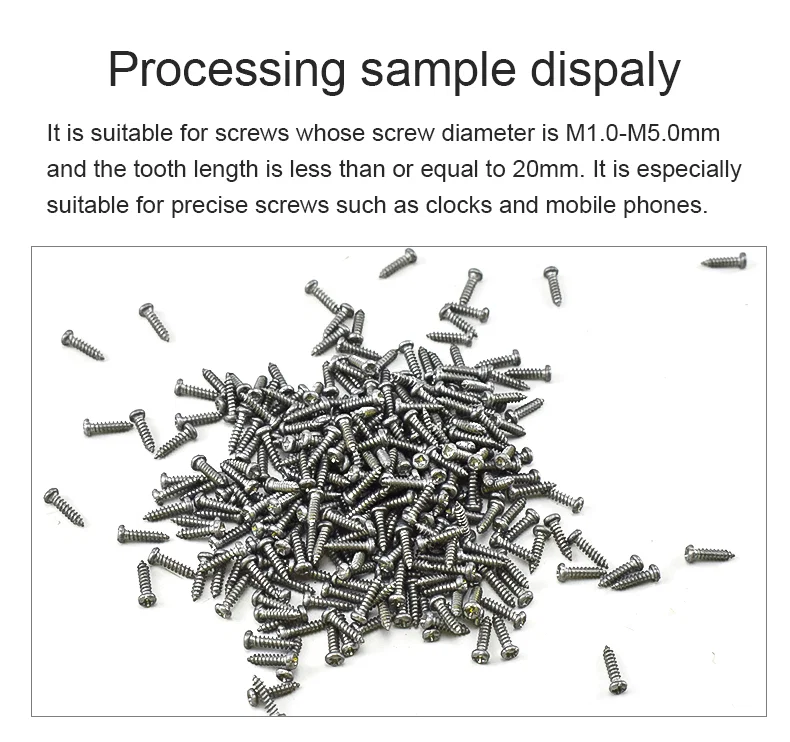

1. Rango de tornillo de M1.0 a M5.0 de diámetro, que cubre desde micro tornillos hasta tornillos M5 con un ajuste de depósito.
2. Longitud de rosca inferior a 20 mm admitida, lo que mantiene el tornillo asentado en la pista sin sobresalir.
3. Ritmo de alimentación de 0,5 s por pieza, que acompaña el ciclo de un atornillador manual en la misma estación.
4. Precisión de posicionamiento de 0,01 mm en el punto de toma, de modo que un atornillador o un husillo toma el tornillo sin corregir la posición.

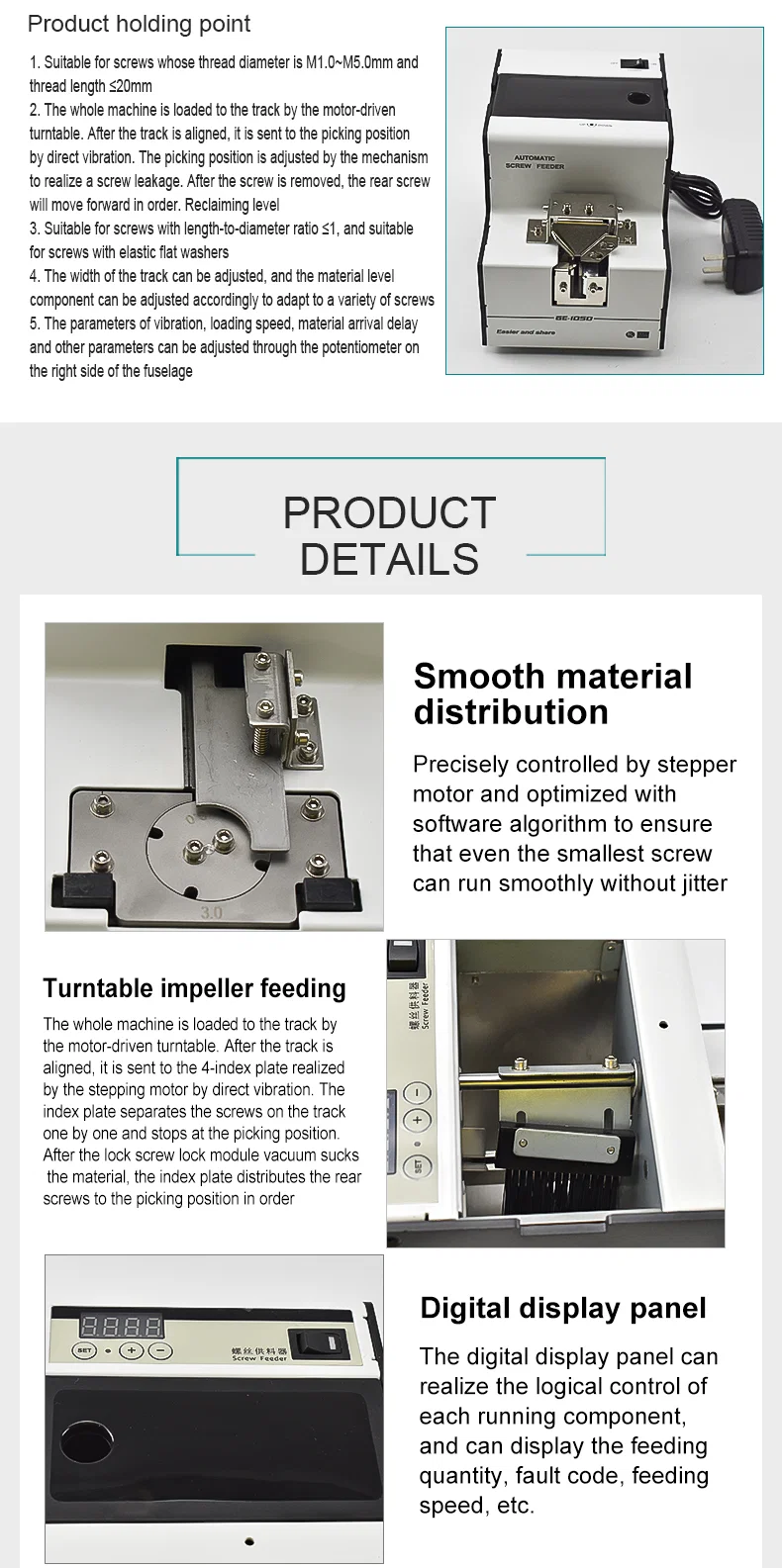

5. Carga por impulsor de plato giratorio: los tornillos se elevan del depósito y se orientan sobre la pista, sin necesidad de un operador que los alinee.
6. Consumo de 25 W desde AC 220 V 50 Hz reducido a 12 V, en una carcasa de 25 x 15 x 18 cm y 3 kg, apta para ambiente de -10 a 40 °C.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-1050H |
|---|
| Tipo de máquina | Alimentador automático de tornillos |
|---|
| Especificaciones de tornillo | M1.0 a M5.0 de diámetro, longitud de rosca inferior a 20 mm |
|---|
| Capacidad de alimentación | 0,5 s/pc |
|---|
| Precisión de posicionamiento | 0,01 mm |
|---|
| Método de alimentación | Carga por impulsor de plato giratorio |
|---|
| Consumo | 25 W |
|---|
| Alimentación | AC 220 V 50 Hz a 12 V |
|---|
| Temperatura ambiente | -10 a 40 °C |
|---|
| Dimensiones | 25 x 15 x 18 cm |
|---|
| Peso | 3 kg |
|---|
Aplicaciones
— Montaje electrónico con micro tornillos M1.0 a M2.0, donde la toma manual frena la línea y deja caer tornillos.
— Montaje de pequeños electrodomésticos y herramienta eléctrica, alimentando tornillos M3 a M5 a un atornillador manual.
— Montaje de PCB y chasis, presentando tornillos en un punto repetible para un atornillador con control de par.
— Montaje de conectores y regletas de bornes, donde un tornillo caído dentro de la carcasa se convierte en retrabajo.
— Montaje de instrumentos, relojes y mecanismos pequeños, donde los tornillos son demasiado pequeños para manipularlos con fiabilidad a mano.
