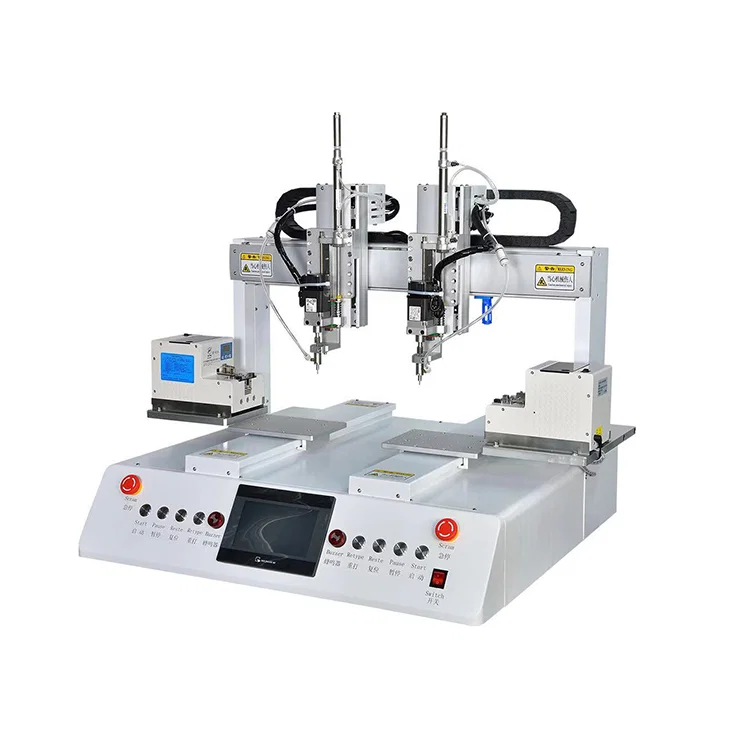

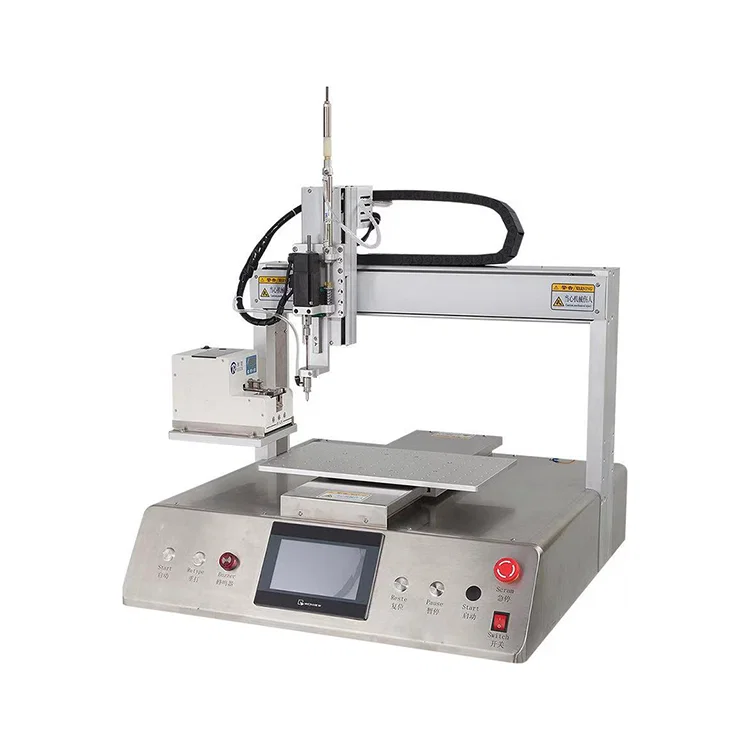

El WPM-4220-2Z es una máquina automática de bloqueo de tornillos de sobremesa con una carrera X de 200 mm, carreras Y1/Y2 de 420 mm y una carrera Z de 135 mm, que atornilla un tornillo por ciclo en 1 a 1.5 segundos. Se emplea en juguetes, pequeños electrodomésticos y montajes electrónicos donde los tornillos son pequeños y las posiciones se repiten.
Atornillar tornillos pequeños a mano en jefes de plástico los trasrosca: el tornillo arranca inclinado, la rosca abre una segunda trayectoria y el jefe se parte. En el WPM-4220-2Z el tornillo se retiene por vacío en la punta, de modo que se mantiene perpendicular al orificio hasta que engrana la rosca, y la carrera Z se define en el programa y no con la mano del operador. La repetibilidad es de +/-0.03 mm, lo que mantiene el destornillador sobre el mismo jefe a lo largo de una corrida de producción sin volver a enseñarlo.
El WPM-SL5331 es la unidad de pórtico mayor, con dos dispositivos y tolva central, y el JW-FD02 es la versión manual con hasta 70 tornillos por minuto. El WPM-4220-2Z se sitúa entre ambos: una máquina de sobremesa de un solo cabezal con 15 programas almacenados de 99 puntos cada uno, entrada por pantalla táctil y control SCM, para familias de productos que cambian con regularidad y necesitan un programa por modelo.
Características principales
1. 1 a 1.5 segundos por tornillo, con toma, traslado y atornillado realizados en un solo ciclo.
2. Repetibilidad de +/-0.03 mm gracias a un motor paso a paso de lazo cerrado de precisión en todos los ejes.
3. La succión por vacío retiene el tornillo en la punta hasta que engrana la rosca, por lo que los tornillos pequeños arrancan perpendiculares al orificio.
4. La memoria de programa almacena 15 juegos de 99 puntos, recuperados desde la pantalla táctil cuando cambia el modelo de producto.
5. El envolvente de 200 mm (X) por 420 mm (Y1/Y2) por 135 mm (Z) cubre una carcasa completa de juguete o de electrodoméstico en un solo programa.
6. Control SCM y por pantalla táctil con alimentación de 220 V 50/60 Hz y aire de taller de 0.4-0.6 MPa, apto para 5-40 grados C y 20-90% de humedad relativa.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-4220-2Z |
|---|
| Tipo de máquina | Máquina automática de bloqueo de tornillos de sobremesa |
|---|
| Rango de atornillado | X 200 x Y1 420 / Y2 420 x Z 135 mm |
|---|
| Tiempo de atornillado | 1-1.5 seg/pza |
|---|
| Precisión repetitiva | +/-0.03 mm |
|---|
| Registro de programas | 15 juegos, 99 puntos por juego |
|---|
| Modo de alimentación | Succión por vacío |
|---|
| Sistema de control | SCM y pantalla táctil |
|---|
| Sistema de motor | Motor paso a paso de lazo cerrado de precisión |
|---|
| Alimentación de entrada | 220 V 50 Hz/60 Hz |
|---|
| Aire de trabajo | 0.4-0.6 MPa |
|---|
| Temperatura / humedad de trabajo | 5-40 grados C / 20-90% |
|---|

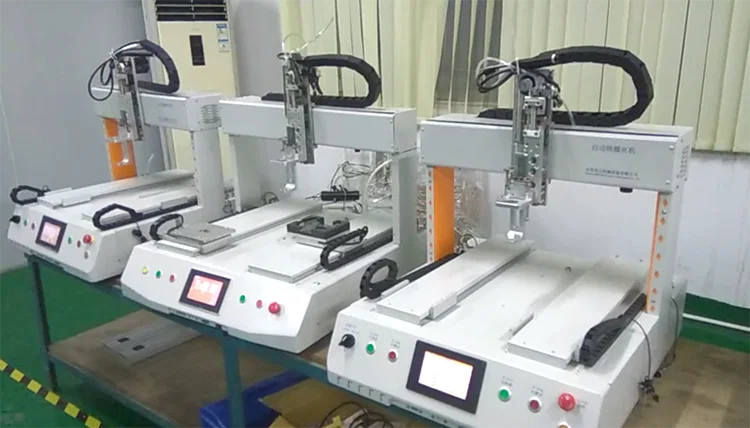

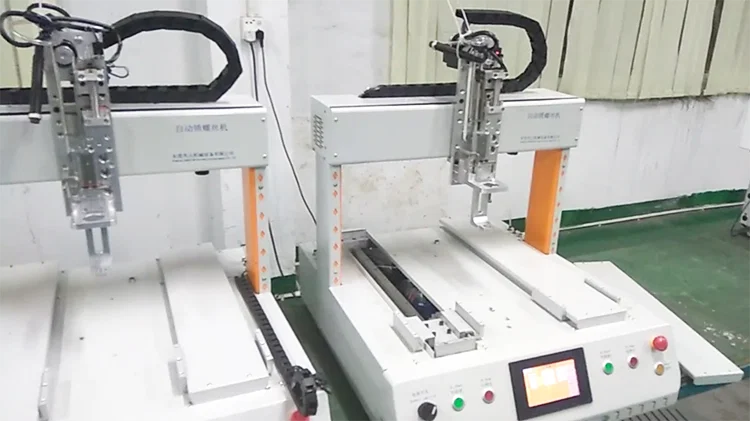

Aplicaciones

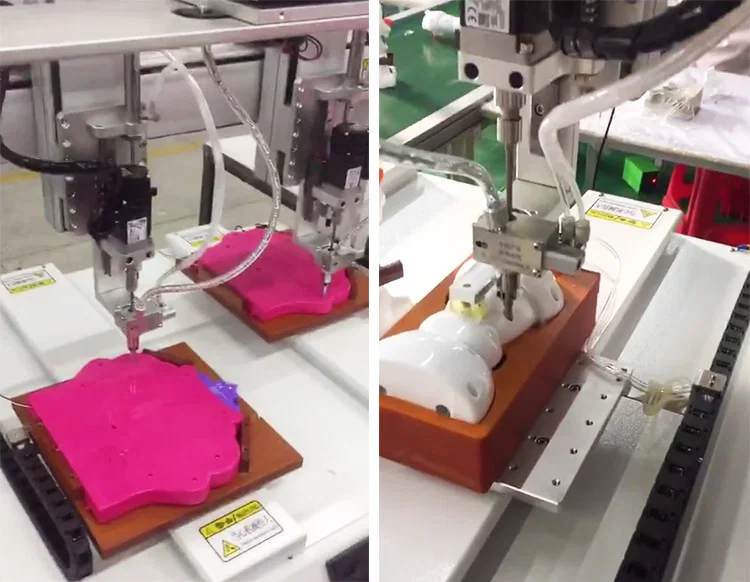

— Montaje de juguetes: tapas de batería, soportes de rueda y anclajes de motor atornillados en carcasas de ABS y PP.
— Pequeños electrodomésticos: soportes internos y separadores de placa fijados en hervidores, ventiladores y máquinas de cocina.
— Electrónica de consumo: cajas de altavoz, regletas y carcasas de control remoto montadas con tornillos pequeños.
— Accesorios eléctricos: tornillos de borne y de tapa atornillados en interruptores, tomacorrientes y adaptadores.
— Producción por lotes de subconjuntos en la que se recupera un programa almacenado por modelo en el cambio de referencia.
