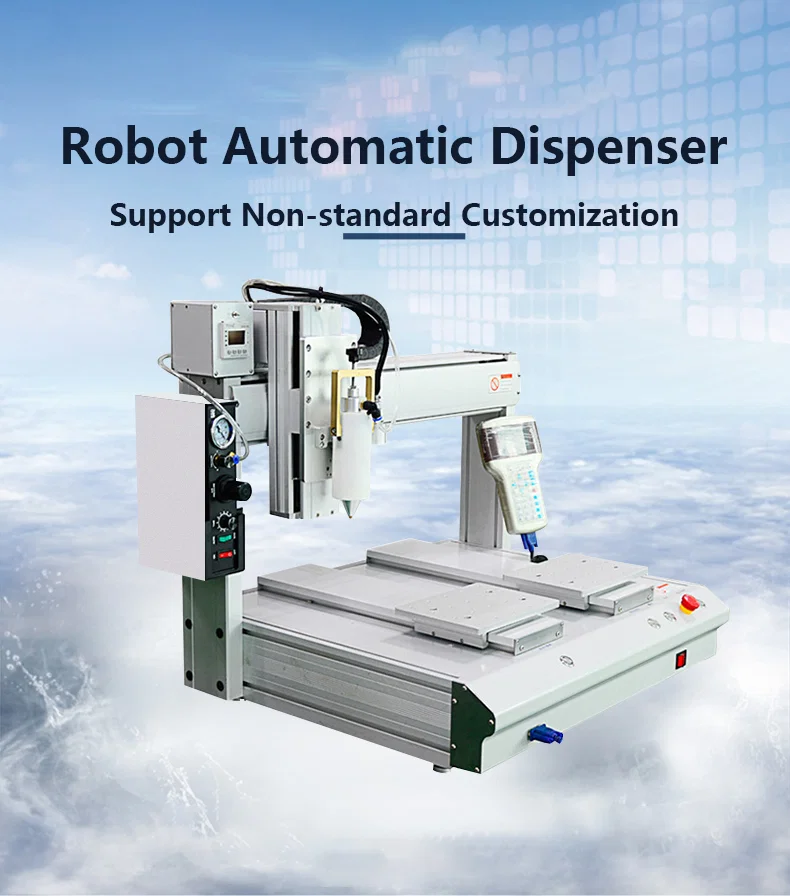

La WPM-334 es una dosificadora automática de escritorio con eje R, concebida para ensamblaje electrónico y de piezas pequeñas. Aplica dosis de hasta 0.01 ml, procesa materiales de 1 a 1,000,000 cps y trabaja con una presión de suministro de 4-7 kgf/cm2 y una presión de alimentación inferior a 10 kg. El bastidor y el pórtico son de aleación de aluminio, y la máquina se apoya en un banco y no en una estructura de piso.
La banda de viscosidad explica el rango de presión. Un solvente de 1 cps o un adhesivo UV fluido circulan con casi ninguna presión y gotearán si la válvula se ajusta para pasta, mientras que un compuesto térmico de 1,000,000 cps o una epoxi con carga de plata necesita el extremo superior de la banda de 4-7 kgf/cm2 antes de moverse. Mantener el mismo cabezal en ese intervalo permite que una sola máquina aplique recubrimiento conformal, cianoacrilato y grasa térmica sin un segundo dosificador. La resolución de dosis de 0.01 ml es lo que hace repetible el trabajo de puntos pequeños: un pin de conector, una almohadilla de LED o una rosca reciben el mismo volumen en cada ciclo y no un volumen que depende del tiempo que se apretó una jeringa manual. El eje R gira el cabezal de dosificación, de modo que la aguja puede orientarse para seguir una costura curva o dosificar alrededor de una pieza circular mientras los ejes X e Y siguen la trayectoria.
La WPM-331, la WPM-332 y la WPM-333 son máquinas de pórtico con envolventes de trabajo mayores y, en el caso de las dos primeras, con un eje de giro orientado al trabajo en conectores. La WPM-334 es el miembro de escritorio de la familia, con un eje R sobre un bastidor compacto de aluminio y la dosis publicada más fina, de 0.01 ml. Está destinada al ensamblaje en banco donde un pórtico completo no cabría o no se justificaría.
Características principales
1. Dosis de hasta 0.01 ml, de modo que almohadillas, pines y roscas pequeñas reciben un volumen repetible y no un volumen fijado por la presión manual.

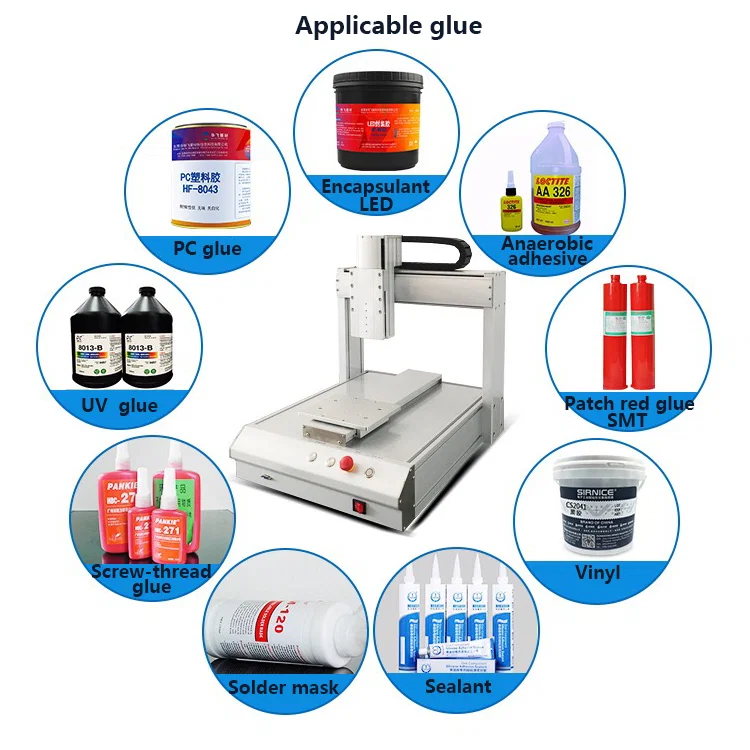

2. Viscosidad de trabajo de 1 a 1,000,000 cps, que cubre solventes y adhesivos UV en el extremo fino y pasta térmica y epoxi con carga en el extremo espeso.
3. Presión de trabajo de 4-7 kgf/cm2 con presión de alimentación inferior a 10 kg, ajustada en el regulador y leída en el manómetro del lateral del bastidor.

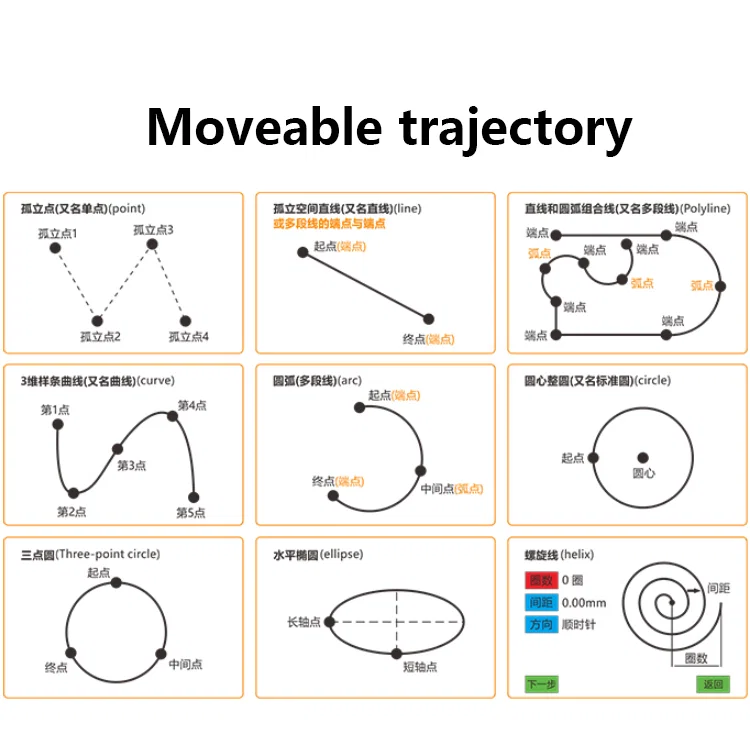

4. El eje R gira el cabezal de dosificación y orienta la aguja para seguir una costura curva o trabajar alrededor de una pieza circular mientras X e Y siguen la trayectoria.

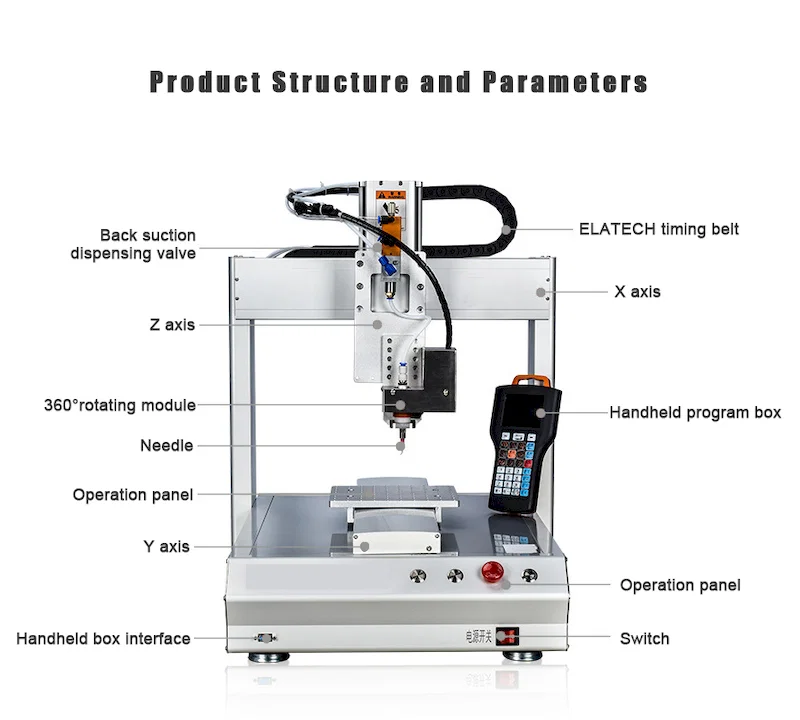

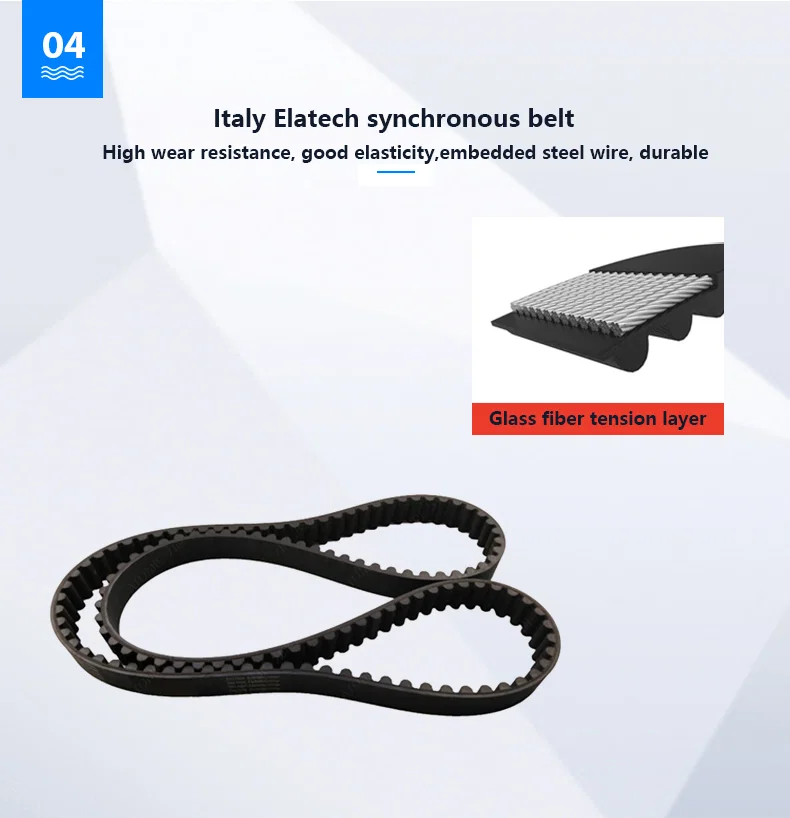

5. Bastidor y pórtico de aleación de aluminio, que mantienen el cabezal rígido en una huella de banco y no en una base de piso.

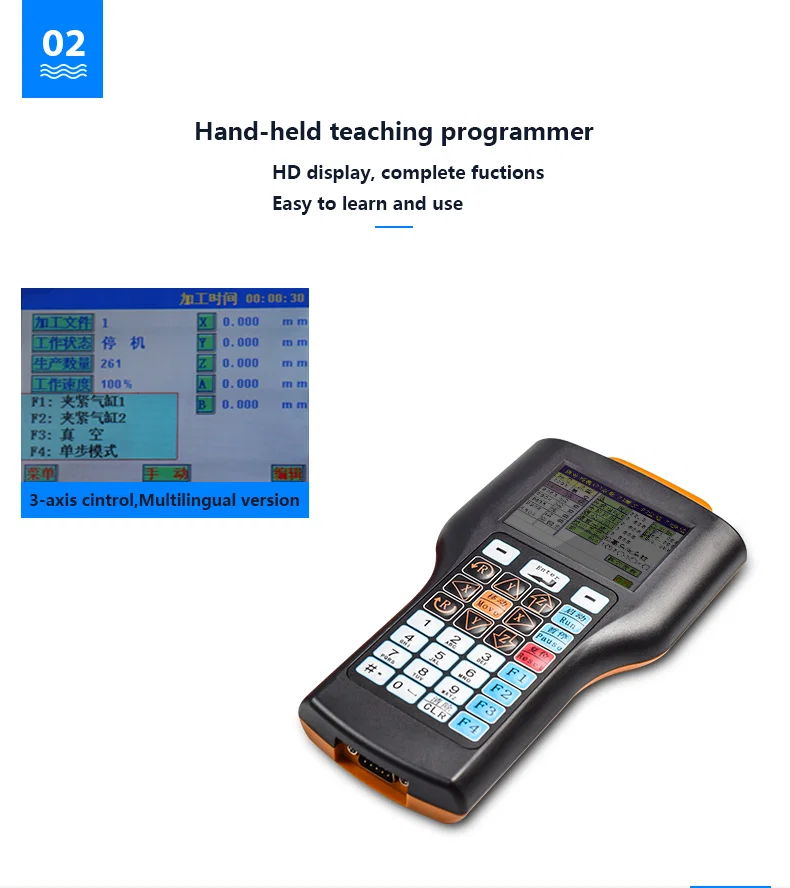

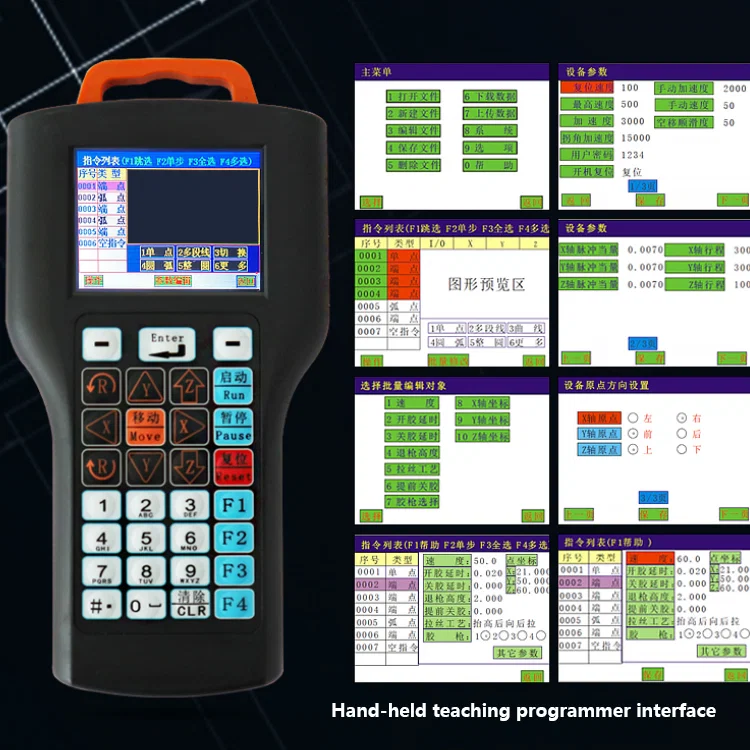

6. Colgante de enseñanza manual con cable, paro de emergencia e interruptor de encendido en el panel, con la pieza sujeta en un bloque de fijación bajo el cabezal.
Especificaciones técnicas
| Parámetro | Especificación |
|---|
| Modelo | WPM-334 |
|---|
| Nombre del producto | Dosificadora de pegamento con eje R |
|---|
| Tipo de máquina | Dosificadora automática de escritorio |
|---|
| Cantidad de pegamento | 0.01 ml |
|---|
| Viscosidad de trabajo | 1-1,000,000 cps |
|---|
| Presión de trabajo | 4-7 kgf/cm2 |
|---|
| Presión de alimentación | Inferior a 10 kg |
|---|
| Material del producto | Aleación de aluminio |
|---|

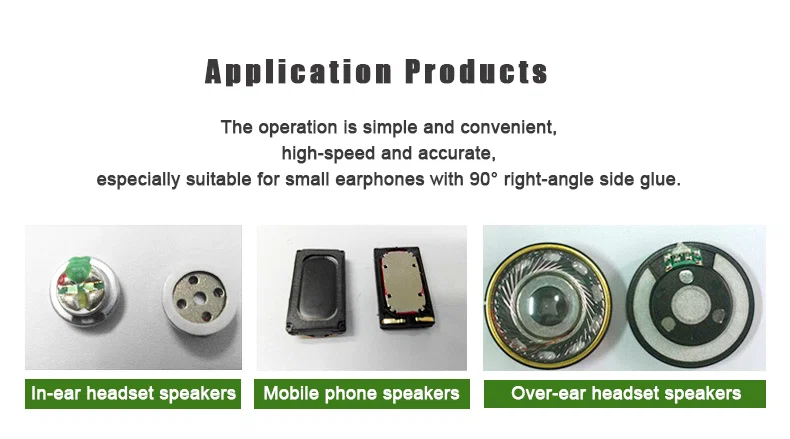

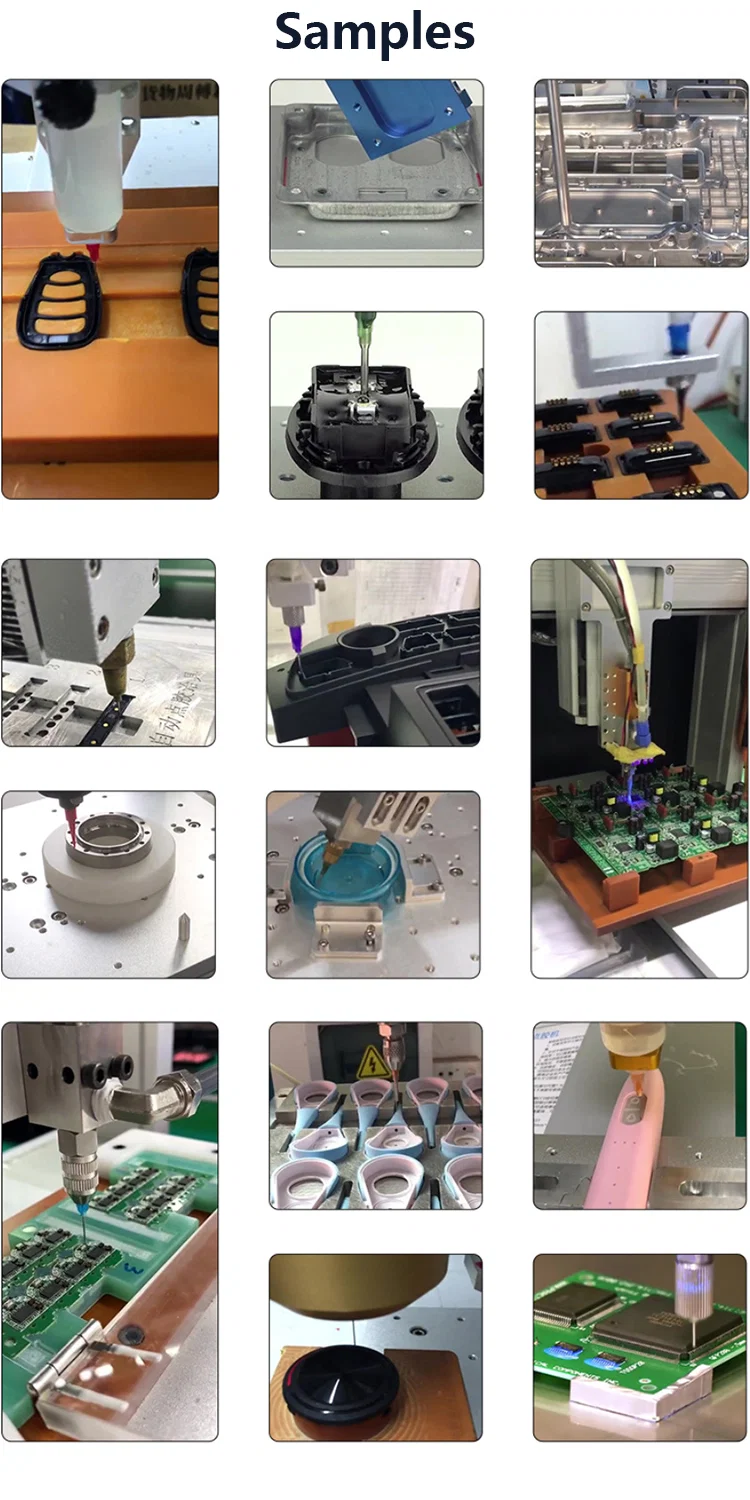

Aplicaciones
— Ensamblaje de PCB: pasta de soldar, adhesivo de curado UV y recubrimiento conformal aplicados en puntos de 0.01 ml en almohadillas de componentes y zonas prohibidas.
— Módulos LED: grasa térmica o silicona dosificada sobre la almohadilla del disipador en un volumen controlado antes de asentar la placa.
— Ensamblaje de conectores y terminales: un pequeño punto de fijador de roscas o compuesto de retención en roscas y asientos de pines.
— Módulos de sensor y cámara: adhesivo aplicado alrededor del barril de lente o de la costura de la carcasa, con el eje R orientando la aguja hacia la unión.
— Sellado de envolventes pequeñas: un cordón de compuesto de junta aplicado alrededor de la brida de una carcasa en miniatura sobre un utillaje de banco.
