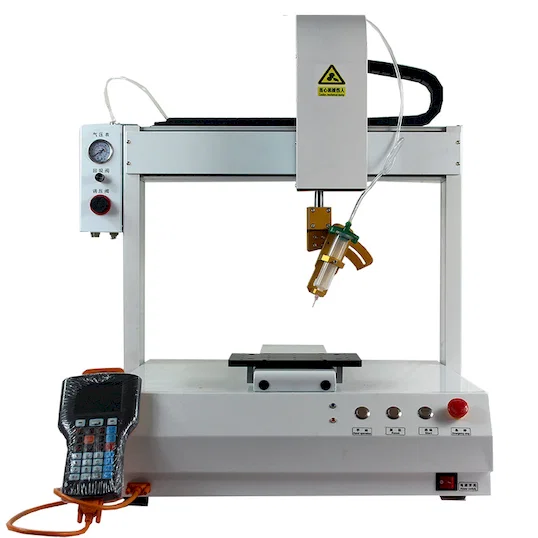

Máquina Automática Dispensadora de Pegamento 4 Ejes WPM-332

Ascender Su precisión de fabricación con el pegamento automático de alto rendimiento Máquina dispensadora: logre una precisión y eficiencia incomparables en Aplicación de adhesivo

Introducción:

En el exigente entorno de fabricación actual, logrando La aplicación constante del adhesivo es fundamental para la calidad del producto y eficiencia operativa. Presentamos la máquina dispensadora automática de pegamento de alta precisión, una solución de vanguardia diseñada para revolucionar sus procesos de dispensación. Este avanzado robot dispensador giratorio automático, también conocido como robot dispensador de pegamento de 4 ejes o máquina esparcidora de pegamento, automatiza y optimiza la aplicación de pegamento, proporcionando precisión, velocidad y versatilidad. Diga adiós a los manuales inconsistentes y adopte el futuro de la precisión automatizada. De intrincado ensamblaje electrónico para el recubrimiento robusto de piezas mecánicas, esta máquina es Diseñado para ofrecer un rendimiento excepcional y elevar su capacidades de producción.

Características y beneficios clave: precisión, velocidad y diseño centrado en el usuario

Éste La máquina dispensadora automática de pegamento está meticulosamente diseñada para rendimiento superior y facilidad de uso, ofreciendo un conjunto completo de Características para transformar su proceso de aplicación de adhesivos:

• Precisión y repetibilidad sin concesiones: logre una dispensación impecable con una precisión milimétrica. Esta máquina cuenta con una precisión de repetición de ±0,02 mm-0,05 mm (personalizable dentro de ±0,02 mm), lo que garantiza una aplicación de pegamento consistente y repetible incluso para las tareas más exigentes e intrincadas. Las piezas mecánicas se procesan mediante CNC, lo que garantiza la precisión dimensional y un rendimiento constante en todas las máquinas.

• Operación de alta velocidad para maximizar el rendimiento: Aumente su producción con una velocidad y eficiencia excepcionales. La máquina alcanza una velocidad máxima de 300 mm/s (personalizable hasta 800 mm/s), Aceleración significativa de los ciclos de dispensación y maximización de la producción Rendimiento. Esta capacidad de alta velocidad le permite cumplir con los requisitos más exigentes Programas de producción sin comprometer la precisión.

• Sistema de control intuitivo y fácil de usar: opere con facilidad y eficiencia utilizando el sistema de control manual de enseñanza, desarrollado en cooperación con las principales empresas nacionales que cotizan en bolsa. La caja de enseñanza con una pantalla LCD de 320 * 240 proporciona una interfaz clara e intuitiva para programar las rutas de dispensación, ajustar los parámetros y monitorear la operación.

• Regulación precisa de la presión para un control óptimo de la dosificación: Ajuste su proceso de dosificación con la válvula reguladora de presión integrada. Esta válvula le permite ajustar la presión interna de la jeringa dentro de un rango de 0,05-0,9MPa, proporcionando un control preciso sobre el flujo de pegamento y asegurando una dispensación óptima para diversos adhesivos y aplicaciones. El manómetro muestra claramente la presión regulada para facilitar el control.

• Construcción robusta y duradera para entornos industriales: Construida para soportar condiciones industriales exigentes, la máquina cuenta con una construcción de perfil de aluminio moldeado. Este marco robusto proporciona una durabilidad excepcional, una apariencia hermosa y una consistencia fuerte, lo que garantiza un rendimiento confiable a largo plazo y una estética profesional.

• Diseño modular para facilitar el mantenimiento y la escalabilidad: Minimice el tiempo de inactividad y simplifique el mantenimiento con el proceso de ensamblaje modular de la máquina. Cada componente clave y posición se puede desmontar por separado, lo que permite un reemplazo rápido y eficiente de los daños accidentales partes. Esta modularidad también mejora la escalabilidad y la adaptabilidad para futuras actualizaciones o modificaciones.

• Sistema de control de movimiento avanzado para un movimiento suave y preciso: Experimente un movimiento preciso y confiable en todos los ejes con el Sofisticado sistema de control de movimiento. La máquina utiliza un modo de accionamiento paso a paso/servomotor (importado de Japón), junto con un mandril síncrono de correa/tornillo y una guía de deslizamiento lineal (marca de Taiwán). Esta combinación garantiza un movimiento suave, preciso y repetible, esencial para una dispensación de alta precisión. El proceso de montaje especial de la polea y el motor síncronos, combinado con la correa síncrona de nueva tecnología, elimina los problemas de tensión y holgura comunes en el uso a largo plazo, mejorando aún más la confiabilidad.

• Gran capacidad de almacenamiento de programas y archivos para aplicaciones complejas: maneje programas de dispensación complejos y datos extensos con una amplia capacidad de almacenamiento. La máquina puede almacenar 1.000 conjuntos de datos de procesamiento, y un solo archivo de procesamiento puede ocupar hasta 3 millones de espacio de almacenamiento (5.000 puntos de procesamiento) en el almacenamiento del programa. La caja de mano ofrece 256 millones de almacenamiento de archivos, y el eliminador de tarjetas proporciona 32 millones adicionales, lo que garantiza espacio suficiente incluso para las aplicaciones más exigentes (hasta 100.000 puntos de procesamiento por archivo en espacio de almacenamiento de archivos).

• Soporte de archivos versátil para una integración perfecta con el software de diseño: Intégrese a la perfección con sus flujos de trabajo de diseño existentes. La máquina es compatible con formatos de documentos, incluidos CAD y CORELDRAW, lo que permite la importación directa de archivos de diseño y agiliza el proceso de programación. Los formatos de archivo compatibles incluyen archivos CAD y CORELDRAW, archivos PLT, archivos TCF y archivos de código G.

• Diseño de escritorio con un tamaño reducido para una fácil integración en los espacios de trabajo: Optimice la utilización de su espacio de trabajo con el diseño de escritorio de la máquina y el tamaño reducido. Este diseño compacto lo hace ideal para la dispensación de la línea de ensamblaje por lotes y permite una fácil integración en las estaciones de trabajo existentes sin necesidad de una gran superficie de suelo.

• High Durability and Reliability for Continuous Operation: Engineered for long-lasting performance and minimal downtime, the machine boasts high durability and is designed for demanding industrial environments. The robust construction and high-quality components ensure reliable operation, even under continuous use.

• Clean and Precise Corner Dispensing for Enhanced Aesthetics: Achieve visually appealing and high-quality finishes. The machine is engineered to deliver no liquid residue and no skew in the shape of the corner R, resulting in a beautiful and precise drawing of dispensing patterns, enhancing the aesthetic appeal of your products.

• Adjustable Working Range for Diverse Product Sizes: Adapt to various product dimensions with the adjustable working range. The working range is selectable from 100mm to 400mm, with various strokes available to suit different worksite requirements. This adaptability ensures the machine can handle a wide range of product sizes and dispensing areas.

• Convenient Data Management and Program Transfer via U Disk: Streamline data management and program transfer with the dispensing program file upload/download capability via a U disk. This feature facilitates easy data backup, program sharing, and convenient transfer of dispensing programs between machines and computers, improving data management and saving valuable time.

• Essential Control Buttons and Indicators for User-Friendly Operation: Operate with confidence and control using the conveniently placed buttons and indicators:

  • Controller Switch: Provides clear on/off control of the control box power.

  • Manual Glue Button: Allows for manual glue dispensing with a simple button press and release.

  • Reset Switch: Pauses the running program and returns the machine to the origin, allowing for program reset and reprogramming.

  • Emergency Stop Button: Immediately aborts the program and stops the device for safety and emergency situations.

  • Start/Reset/Pause Button: Functions as a system reset switch upon power-up or emergency stop release, and as a start/pause switch during operation.

• Robust Load Capacity for Handling Various Syringes and Dispensing Valves: Accommodate different dispensing setups with a robust load capacity. The machine offers a Y-axis load capacity of 5KG and a Z-axis load capacity of 2KG, allowing for the installation of various syringes or dispensing valves depending on the specific process requirements. The fixture hanging plate provides a secure mounting point for the syringe or dispensing valve.

Technical Specifications:

Feature	Specification
Maximum Speed	300mm/s (Customizable up to 800mm/s)
Repeat Accuracy	±0.02mm-0.05mm (Customizable within ±0.02mm)
Control System	Teaching hand-held control system
Drive Mode	Step/servo motor (imported from Japan), synchronous belt/Screw mandrel, Linear slide-way (Taiwan brand)
Program Storage	1,000 sets of processing data (up to 5,000 processing points per file)
File Storage Space	Hand-held box 256M, card remover 32M (up to 100,000 processing points per file)
Support Document	CAD, CORELDRAW, PLT, TCF, G code files
Maximum Load (Y/Z Axis)	5KG/2KG
Power Supply	AC220V/110V, 50-60HZ, 350W
Pressure Regulating Valve Range	0.05-0.9MPa
Working Temperature	¿Cuáles son las características clave del robot dispensador de pegamento automático de 4 ejes WPM-332? El WPM-332 cuenta con control de movimiento de alta precisión de 4 ejes (XYZ y rotación) para trayectorias de adhesivo complejas, regulación de presión ajustable de 0.05 a 0.9 MPa para una consistencia uniforme del cordón, y un paro de emergencia integrado para la seguridad del operador. Está diseñado específicamente para una aplicación de adhesivo confiable y repetible en la fabricación de arneses de cableado. ¿Cómo beneficia el diseño de 4 ejes a la fabricación de arneses de cableado? El diseño de 4 ejes (X, Y, Z y un eje de rotación) permite al robot aplicar pegamento con precisión a haces de cables y conectores desde múltiples ángulos y en formas tridimensionales complejas. Esto asegura una cobertura completa y uniforme para el encapsulado, sellado o alivio de tensión en ensambles de arneses, mejorando la confiabilidad del producto y acelerando la producción en comparación con métodos manuales o automatizados menos flexibles. ¿Qué tipos de adhesivos puede dispensar el WPM-332? El WPM-332 está diseñado para adhesivos de grado industrial comúnmente utilizados en electrónica y ensamblaje de arneses de cableado, incluyendo siliconas, epóxicos, adhesivos curados por UV y termofusibles. Su regulación de presión precisa y control de válvula aseguran una dispensación consistente de materiales con una amplia gama de viscosidades, convirtiéndolo en una solución versátil para diversas aplicaciones de unión y sellado. ¿Es el WPM-332 adecuado para entornos de producción de alto volumen? Sí, el WPM-332 está construido para producción industrial de alto volumen. Su operación automática y programable elimina inconsistencias manuales, aumenta significativamente el rendimiento y reduce el desperdicio de material. La construcción robusta y la precisión confiable aseguran una operación continua con un tiempo de inactividad mínimo, convirtiéndolo en una inversión ideal para escalar la producción de fabricación de arneses de cableado. ¿Cómo mejora la capacidad de dispensación de precisión la calidad del producto? El control preciso de los ejes XYZ del robot y la fina regulación de presión garantizan una colocación y volumen exactos del cordón de pegamento en cada ciclo. Esto elimina problemas comunes como la sub-dispensación (que puede llevar a fallas) o la sobre-dispensación (causando desorden y desperdicio), resultando en arneses de cableado de mayor calidad, más confiables, con un rendimiento consistente y una vida útil mejorada. Envíenos su consulta sobre este producto Nombre del producto Nombre* Correo electrónico* Teléfono Detalles* Código (*) Refresh Productos relacionados Robot Dispensador Rotativo 4 Ejes Automático para Pegamento Solicitar presupuesto ahora Sistema Automático de Pegamento AB 3 Ejes, Robot y Dispensador Solicitar presupuesto ahora Máquina Automática Dispensadora de Pegamento 4 Ejes WPM-332 Solicitar presupuesto ahora Máquina Dispensadora Automática de Pegamento AB 10:1 Solicitar presupuesto ahora
