Robot dosificador de pegamento de 4 ejes WPM-331

📅 2025-04-26 👁️ 936
  • Modelo del producto: WPM-331

  • Especificaciones

    Modelo: WPM-331
    Tipo: Máquina dispensadora automática de pegamento / Robot dispensador giratorio automático
    Ejes: 4
    Pantalla: Caja de enseñanza (LCD) 320 * 240
    Sistema de motor: Motor de circuito cerrado
    Temperatura de trabajo: 5 ~ 40 °C
    Humedad de trabajo: 20 ~ 90% (sin condensación)
  • Solicitar presupuesto ahora

La WPM-331 es un robot dosificador de cuatro ejes para arneses de cable y ensamblaje pequeño. El pórtico combina movimiento en X, Y y Z con un eje giratorio, accionado por motores de lazo cerrado y programado desde una caja de enseñanza LCD de 320 x 240. Trabaja en un rango ambiente de 5-40 grados C y 20-90 por ciento de humedad relativa sin condensación, lo que cubre naves de montaje sin calefacción y talleres de arneses sin control climático.

La dosificación manual sobre una carcasa de conector varía en dos aspectos: el volumen por dosis depende del tiempo que el operador mantiene el gatillo, y la posición depende de cómo se apoya la pieza en el utillaje. La WPM-331 elimina ambas variables. Los puntos se enseñan desplazando el cabezal con la caja de enseñanza y almacenando la posición, de modo que un cordón o un punto cae sobre la misma almohadilla en cada ciclo, y el eje giratorio hace girar la pieza o la jeringa para que el cordón siga una esquina o una pared interior sin volver a fijar la pieza. Los motores de lazo cerrado informan la posición al controlador, por lo que un punto enseñado no se desplaza a medida que la máquina se calienta durante el turno. El aire se suministra mediante el regulador y el manómetro del panel lateral, y la dosificación se dispara con un pedal, lo que deja ambas manos libres para cargar la placa de fijación.

Las otras tres unidades de la familia se diferencian en el punto que importa al trabajo. La WPM-332 también es de cuatro ejes, pero se construye en torno a una válvula reguladora de presión con un rango declarado de 0.05-0.9 MPa, un botón manual de pegamento y un interruptor de reinicio. La WPM-333 es una máquina autónoma de tres ejes con importación CAD e interpolación circular. La WPM-334 es una unidad de escritorio con eje R y una dosis de 0.01 ml. La WPM-331 es la que combina cuatro ejes con motores de lazo cerrado y una caja de enseñanza de 320 x 240, que es la combinación para trabajo repetitivo de puntos y cordones en conectores de arnés.

Características principales

1. Cuatro ejes — X, Y, Z y giro —, con el eje giratorio que hace girar la jeringa o la pieza para que un cordón siga una esquina o una pared interior sin volver a sujetar el trabajo.

2. Motores de lazo cerrado en los ejes, con realimentación de posición al controlador, de modo que un punto enseñado se repite tras una serie larga en lugar de desplazarse con el calor.

3. Caja de enseñanza LCD con pantalla de 320 x 240 para enseñar puntos por desplazamiento y almacenamiento, por lo que una nueva variante de arnés exige reenseñar y no un utillaje nuevo.

4. Envolvente de trabajo de 5-40 grados C y 20-90 por ciento de HR sin condensación, adecuada para áreas de producción sin calefacción.

5. Suministro neumático de pegamento con regulador y manómetro en el panel de control lateral, y dosificación por pedal para que ambas manos permanezcan en la pieza.

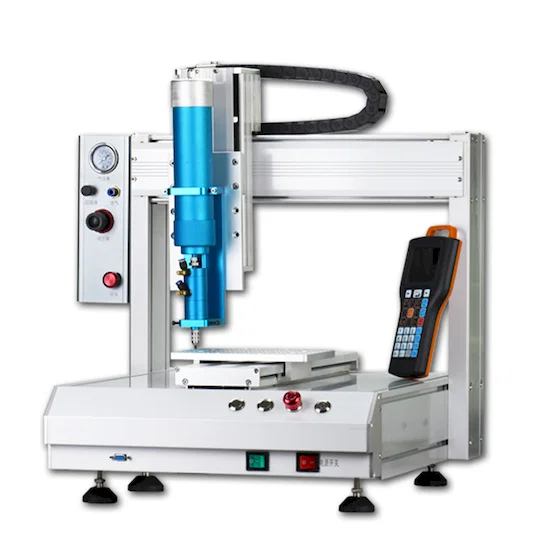

6. Estructura de pórtico con cadena porta cables, placa de fijación perforada en la mesa, cabezal de dosificación protegido y patas niveladoras en la base.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-331
Tipo de máquinaRobot dosificador automático de pegamento de cuatro ejes
PantallaCaja de enseñanza, LCD 320 x 240
Sistema de motoresMotor de lazo cerrado
EjesX, Y, Z y giro
Temperatura de trabajo5-40 grados C
Humedad de trabajo20-90 por ciento, sin condensación

Aplicaciones

— Conectores de arnés: un punto de adhesivo o sellador en cada cavidad o en el asiento de la férula, en la misma posición en cada carcasa.

— Alivio de tensión: un cordón de adhesivo en la salida del cable de una carcasa moldeada, aplicado a lo largo de la unión con el eje giratorio siguiendo la curva.

— Bases de sensores y relés: compuesto de encapsulado o fijación dosificado en un asiento circular, con el eje de giro llevando la boquilla por la circunferencia.

— Ensamblaje de cajas de control: compuesto de junta aplicado a lo largo de un recorrido rectangular de brida, enseñado punto por punto desde la caja de enseñanza.

— Módulos electrónicos pequeños: adhesivo de fijación en placas LED y borneras donde la posición de la dosis debe repetirse dentro de la carcasa.
