Bobinadora y atadora de cable en forma de 8 WPM-81B

📅 2025-04-25 👁️ 1,224
  • Modelo del producto: WPM-81B

  • Especificaciones

    Modelo: WPM-81B
    Tipo de Bobinado: Forma de 8 (Figura 8)
    Aplicación: Cable de alimentación CA/CC, auriculares, audio, USB, video, HDMI
    Operación: Pantalla táctil
    Alimentación de Alambre: Dispositivo de alta precisión
    Precisión de Corte: 0.01 mm
    Componente Clave: Husillo de bolas de alta precisión
    Descarga: Limpia, sin atascos
    Característica: Ahorro de mano de obra
  • Solicitar presupuesto ahora

La WPM-81B pliega cordones AC, cables DC y conductores USB y HDMI en una bobina en forma de 8 y cierra el pliegue en la propia máquina. Es la versión para cable grueso del cabezal de 8: el cable pasa por un dispositivo de alimentación de alta precisión antes del pliegue y los ejes de bobinado y atado trabajan sobre husillos de bolas.

Un cordón grueso es rígido: el pliegue se abre en cuanto el operador lo suelta y la brida debe tensarse contra la elasticidad de la cubierta. La 81B retiene el pliegue sobre la placa de bobinado mientras el cabezal de atado lo cierra, y la longitud de alimentación se introduce en la pantalla táctil. Las posiciones de corte y pelado repiten a 0.01 mm, de modo que la cabeza y la cola de cada bobina salen con la misma longitud.

Frente al resto de la gama, la 81B se define por su construcción y no por una tabla publicada de bobinas: mantiene el formato de 8 de las 81M y 81M2, pero se ofrece para cable grueso, con mecanismo de husillo de bolas, salida por transportador e interfaz táctil. Quien necesite un rango de cable fijo y un valor en pcs/h debe comparar la 81M2, con 6.2 mm y 1500 pcs/h, o la RT-81T, con 12 mm y 1000 pcs/h.

Características principales

1. Bobinado en forma de 8: el cable se pliega en 8 y se ata en el cruce, lo que da una bobina plana que se mantiene estable en la caja.

2. La medida de la bobina se fija en el programa de bobinado: el eje de husillo de bolas posiciona el pliegue, así que un cambio de longitud no exige una placa nueva.

3. Construcción para cable grueso: el cabezal está dispuesto para cordones pesados, con un dispositivo de alimentación de alta precisión que sujeta el cable a la entrada del pliegue.

4. Atado: el cabezal cierra cada pliegue antes de liberar la bobina a la cinta de descarga, con longitudes de cabeza y cola ajustadas en pantalla.

5. El rendimiento lo marca el ciclo de bobina introducido en la interfaz; el transportador retira las bobinas terminadas para que el cabezal trabaje sin que el operador entre en la zona de bobinado.

6. Operación: pantalla táctil con programas memorizados, precisión de corte y pelado de 0.01 mm, mecanismo de husillo de bolas, descarga por transportador y armario con circuito integrado.

Especificaciones técnicas

ParámetroEspecificación
ModeloWPM-81B
Forma de bobinadoForma de 8, atada
OperaciónPantalla táctil
Alimentación de cableDispositivo de alta precisión
Precisión de corte y pelado0.01 mm
MecanismoHusillo de bolas de alta precisión
Sistema de descargaCinta transportadora
Diseño eléctricoCircuito integrado ordenado

Aplicaciones

— Líneas de cordón AC: bobinado en 8 de cordones gruesos de 2 y 3 conductores antes del encajado.

— Montaje de cable HDMI: plegado y atado de conductores terminados al final de la línea.

— Producción de cable USB: formación y atado de la bobina tras el ensayo eléctrico.

— Juegos de cable DC para adaptadores: bobinado y atado como último paso antes del embalaje.

— Talleres de mazos de cable: cable grueso agrupado por longitud para preparación de kits.

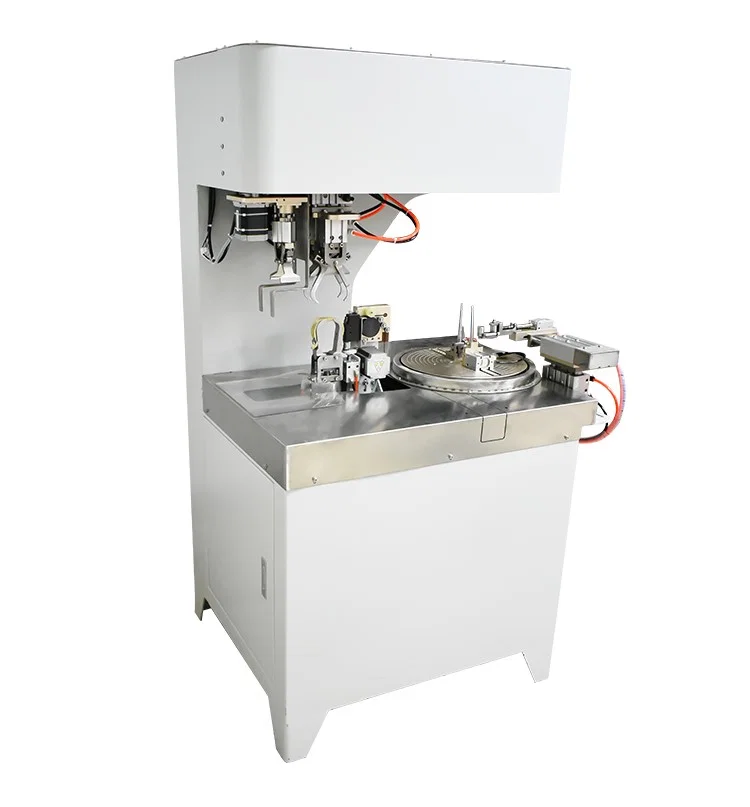

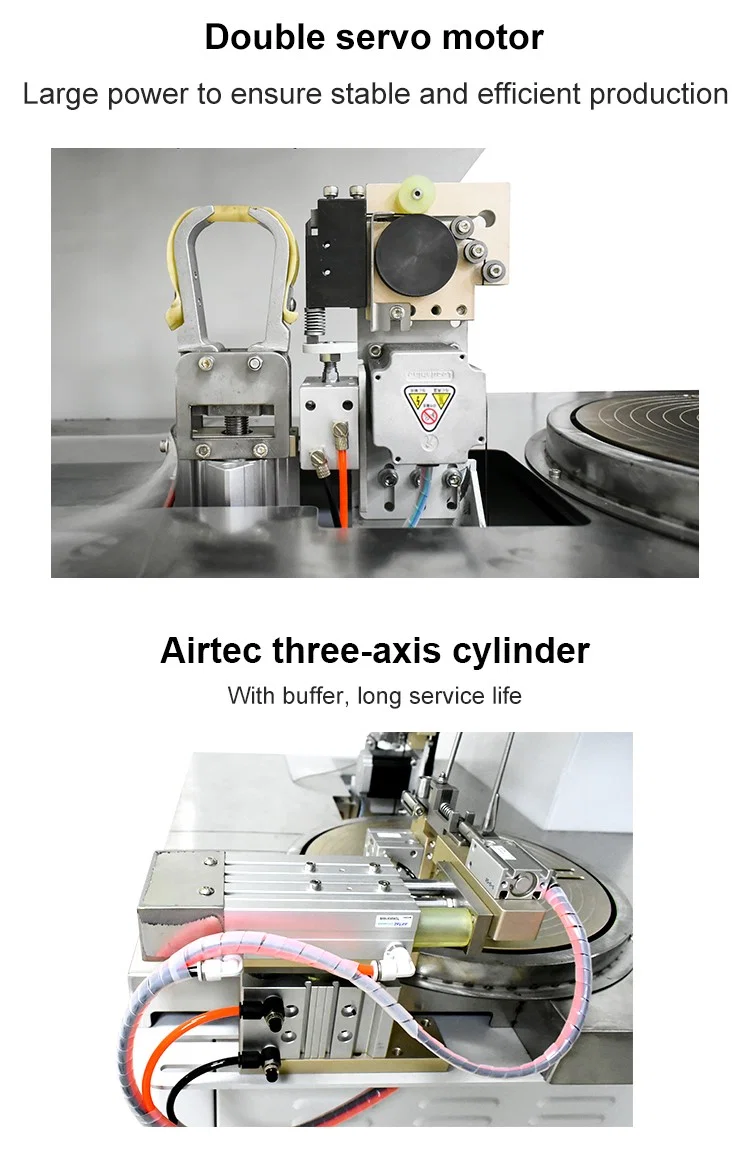

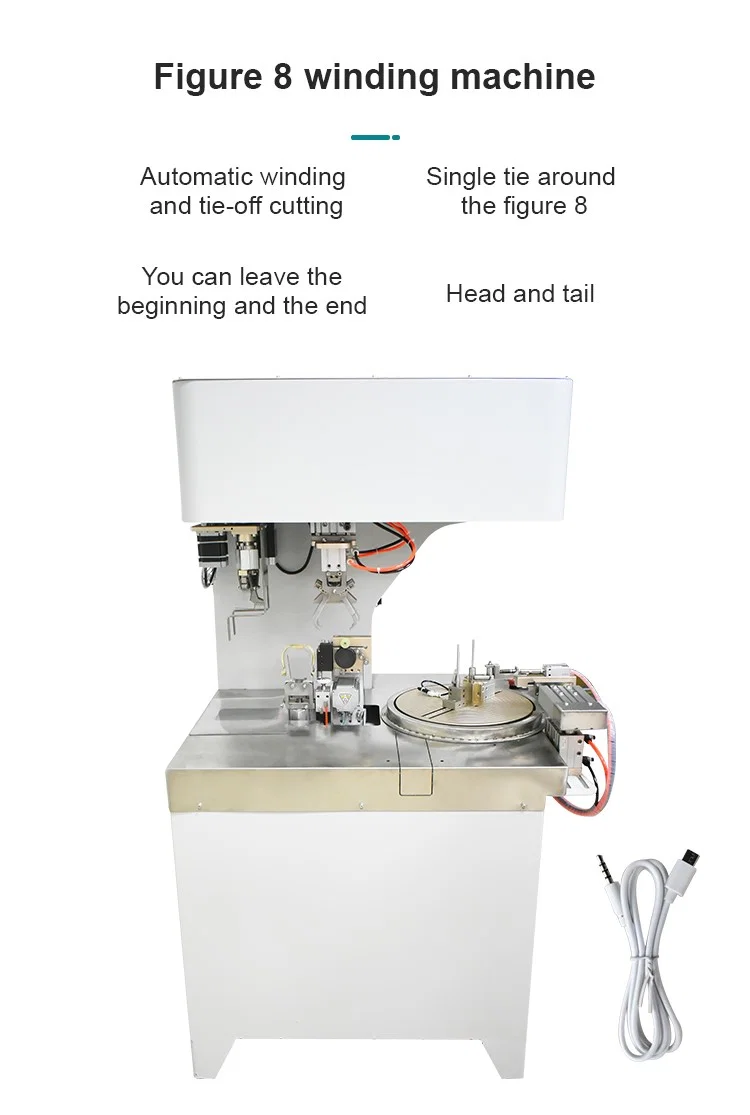

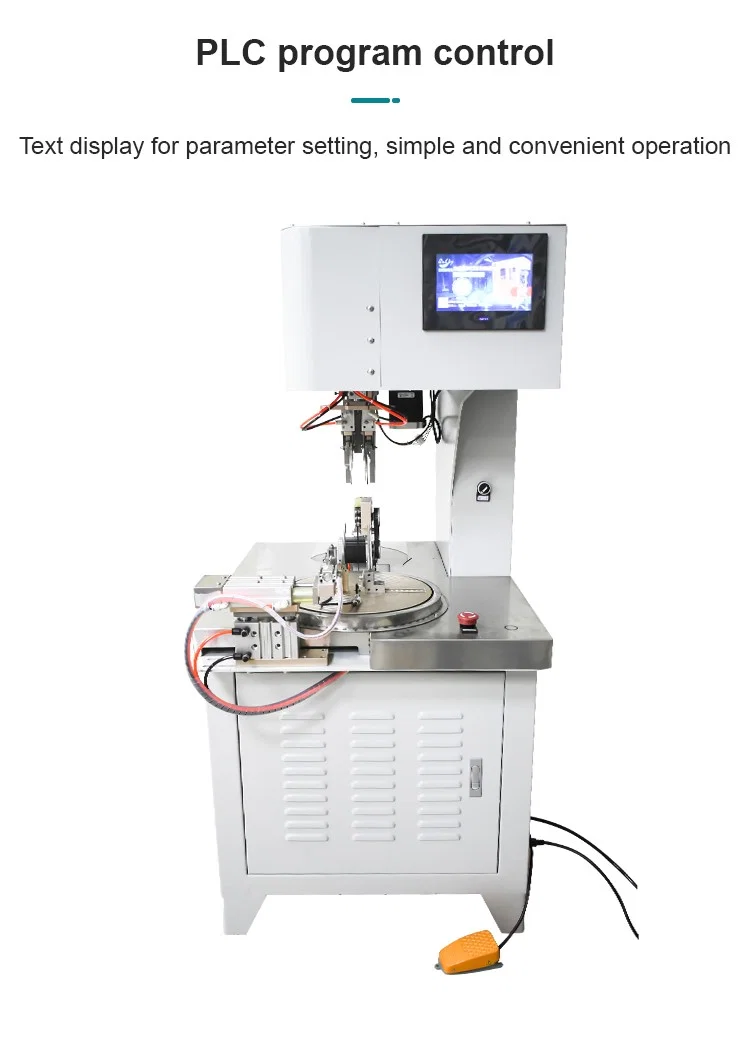

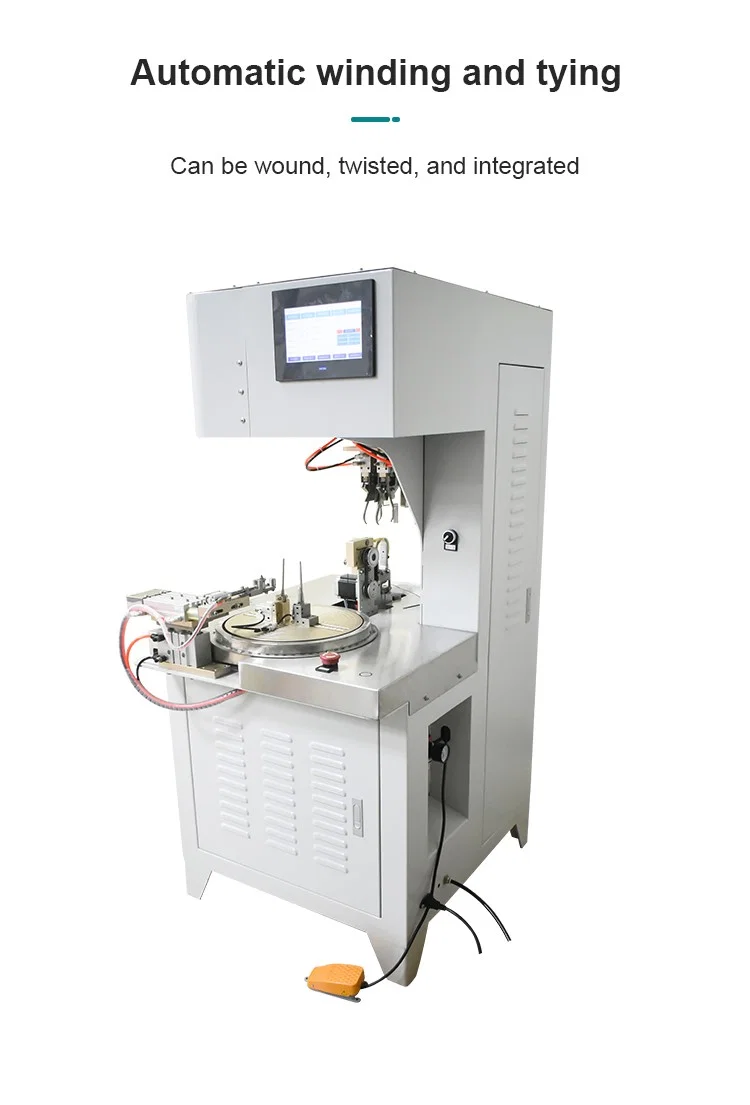

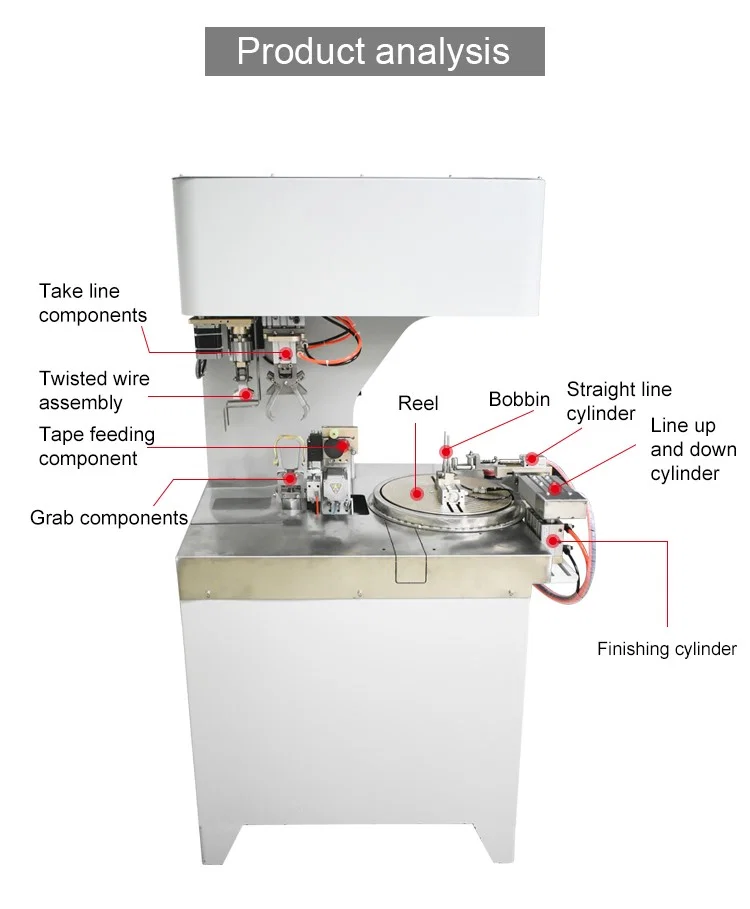

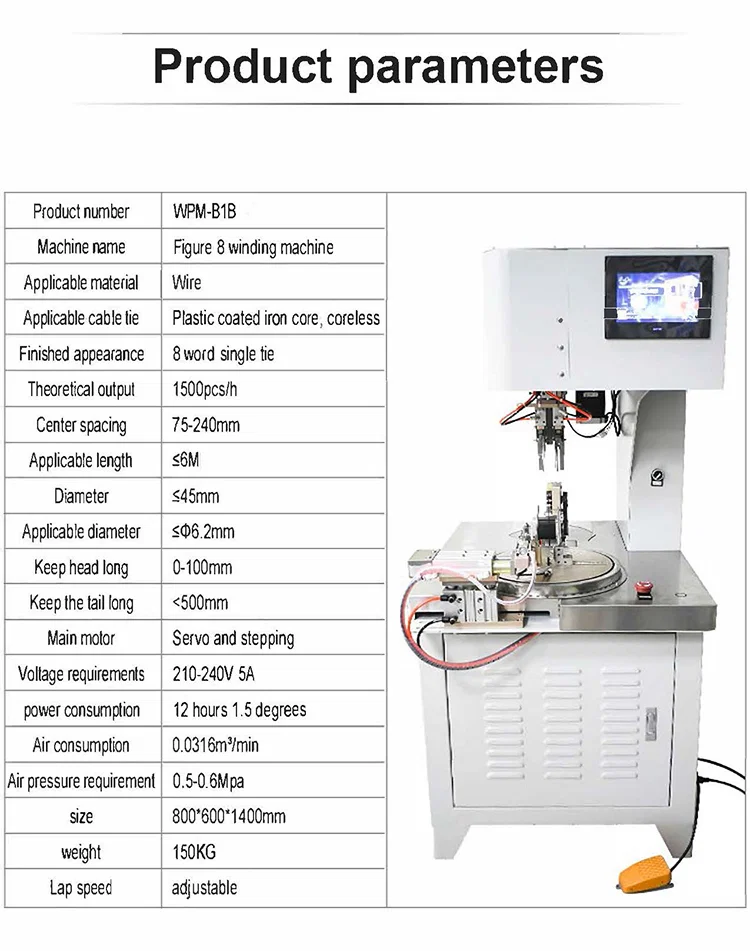

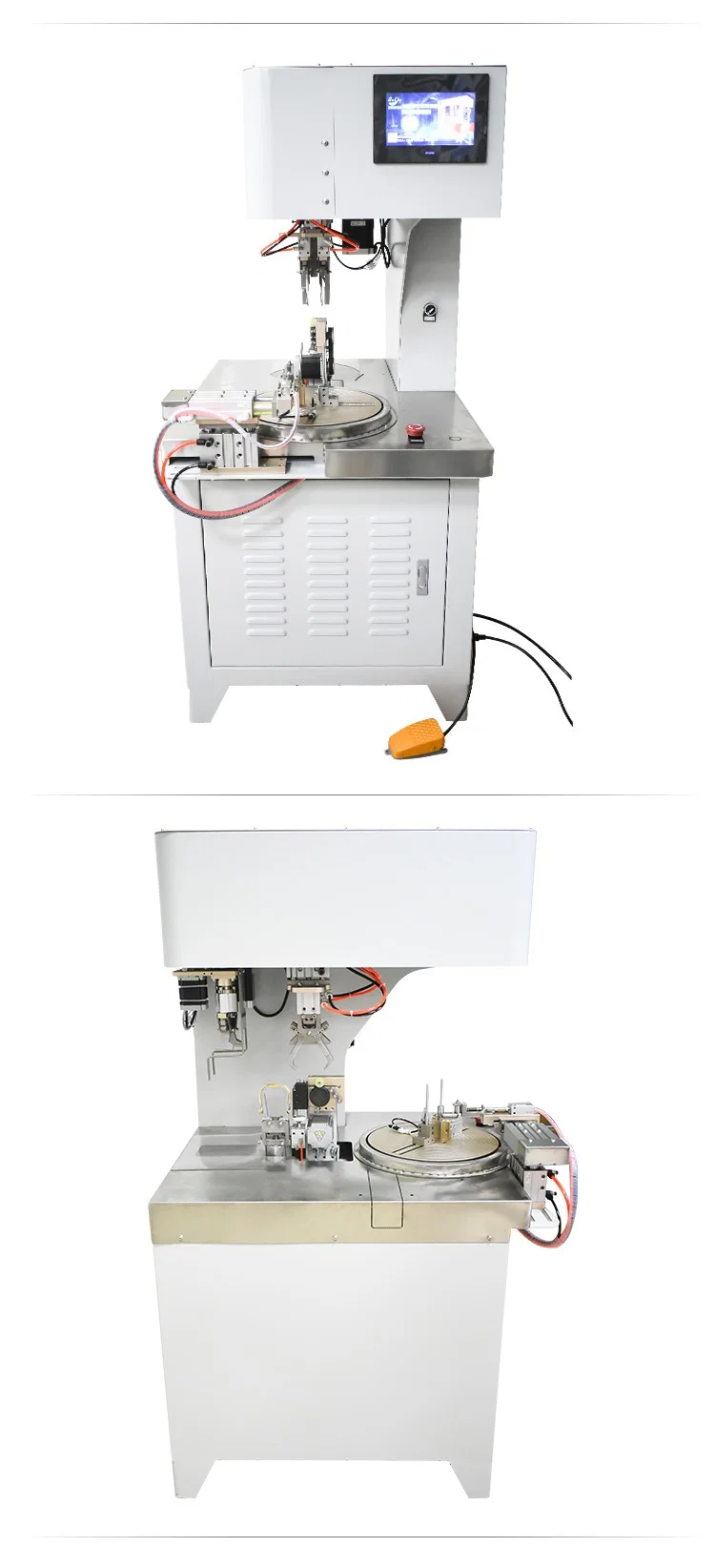

Figure 8 winding machine with white cabinet, rotary reel and coiled cable sampleAutomatic winding and tying machine with touch screen and foot pedalPLC program control panel and winding station of the figure 8 machineFigure 8 and round winding head with taping reel and pneumatic cylindersBundled cables: single tie, head and tail, long tail and short headWPM-81B parameter table beside the figure 8 winding machineProduct analysis labeling reel, bobbin, grabbing and finishing cylindersAluminum reel close-up and stainless steel grabbing deviceDouble servo motor and AirTec three-axis cylinder close-upsDouble servo motor and AirTec three-axis cylinder close-upsFront view with touch screen and lower view of the winding tableAngled view of the figure 8 winding machine with reel and grab head
Automatic Figure-8 Wire Winding & Tying Machine for Thick Cables WPM-81B
